公開番号2025158754
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061614
出願日2024-04-05
発明の名称播種装置
出願人株式会社スズテック
代理人個人,個人
主分類A01C 7/08 20060101AFI20251009BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】従来、横軸繰出ロールによる播種が、育苗容器中央部分に比し左右両側の播種密度が薄くなり、良好なマット苗とならない課題があった。
【解決手段】育苗容器Aを移送する移送台1の上方位置に、種子供給装置2を設け、種子供給装置2は、少なくとも、母線方向と平行な繰出溝部11を回転方向に複数設けた横軸繰出ロール10を有して構成し、繰出溝部11は円周方向に種子が横向き1列または2列程度に嵌合する幅に形成し、横軸繰出ロール10の外周面には母線方向に一粒の種子の横向きの幅より短かい間隔をおいて軸心に対して交差方向のスリット12を全周に設け、各スリット12には掻出用ナイフ13を嵌合させ、横軸繰出ロール10は、育苗容器Aの側壁25の上面26上方に繰出溝部11の左右端側種子嵌合部20Aが位置するように配置し、横軸繰出ロール10の下面と育苗容器Aの側壁25の上面26との間に縦板状の籾ガイド28を設けた播種装置。
【選択図】図1
特許請求の範囲【請求項１】
育苗容器Ａを始端部から終端部に移送する移送台１の上方位置に、育苗容器Ａに種子を供給する種子供給装置２を設け、種子供給装置２は、少なくとも、母線方向と平行な繰出溝部１１を回転方向に複数設けた横軸繰出ロール１０を有して構成し、繰出溝部１１は円周方向に種子が横向き１列または２列程度に嵌合する幅に形成し、横軸繰出ロール１０の外周面には母線方向に一粒の種子の横向きの幅より短かい間隔をおいて軸心に対して交差方向のスリット１２を全周に設け、各スリット１２には掻出用ナイフ１３を嵌合させ、横軸繰出ロール１０は、育苗容器Ａの側壁２５の上面２６上方に繰出溝部１１の左右端側種子嵌合部２０Ａが位置するように配置し、横軸繰出ロール１０の下面と育苗容器Ａの側壁２５の上面２６との間に縦板状の籾ガイド２８を設けた播種装置。
続きを表示（約 1,000 文字）【請求項２】
請求項１において、籾ガイド２８は種子供給装置２の側板１７に取付軸２９により取付ける縦状の取付板部３０と、横軸繰出ロール１０から落下する種子を誘導する傾斜板部３１を有して形成した播種装置。
【請求項３】
請求項１において、籾ガイド２８は種子供給装置２の側板１７に対して左右方向に位置調節自在に設けた播種装置。
【請求項４】
請求項３において、籾ガイド２８の左右方向に位置調節する左右調節機構Ｔは、籾ガイド２８の取付軸２９に固定したナット３３に種子供給装置２の側板１７に設けた取付軸２９を螺合させ、取付板部３０と種子供給装置２の側板１７との間の取付軸２９にバネ３４設けて構成した播種装置。
【請求項５】
請求項１または請求項２において、籾ガイド２８の取付板部３０は、取付板部３０の上縁３５を、掻出用ナイフ１３を側板１７に取付ける前側取付軸１５Ａの下方に位置させ、取付板部３０の上側前縁３７を掻出用ナイフ１３の後側取付軸１５Ｂの前側に位置させて配置した播種装置。
【請求項６】
請求項５において、籾ガイド２８の取付板部３０は、取付板部３０に取付ける前側取付板部３８と前側取付板部３８に一体状に連設して後方に延長された後側取付板部３９とにより構成し、後側取付板部３９の後側上縁４０は取付軸１５Ｂの下方に位置させた播種装置。
【請求項７】
請求項５において、籾ガイド２８の取付板部３０の一部に傾斜板部３１を一体状に設けた播種装置。
【請求項８】
請求項５において、籾ガイド２８の取付板部３０には前方に突出するストッパ４３を設け、ストッパ４３は種子供給装置２の前板４４に係合させ、取付板部３０の前側取付板部３８の下縁は側板１７に設けた下側ストッパ４５に当接させる構成とした播種装置。
【請求項９】
請求項５において、籾ガイド２８の傾斜板部３１は、傾斜板部３１の基部５０を取付板部３０の後側取付板部３９に設け、傾斜板部３１の先端５１を横軸繰出ロール１０の種子落下部５２の側方に臨ませた播種装置。
【請求項１０】
請求項５において、籾ガイド２８の取付板部３０の後側取付板部３９の後側には縦状の切欠部５５を設け、切欠部５５より後方を傾斜板部３１の先端５１とし、先端５１は正面視において全体を下方に至るに従い育苗容器Ａの中央側に位置するように傾斜させた播種装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、移送中の育苗容器に種子を供給する種子供給装置を設けた播種装置に関するものである。
続きを表示（約 5,300 文字）【背景技術】
【０００２】
従来、図１１（Ａ）のように、母線方向と平行な繰出溝部１１を回転方向に複数設けた横軸繰出ロール１０を有する播種装置の構成は、公知である（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１１６１２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前記公知例では、横軸繰出ロール１０による育苗容器Ａへの播種が、育苗容器Ａの中央部分に比し左右両側の播種密度が薄くなり、良好なマット苗が得られないという課題があった。
鋭意調査研究してみると、横軸繰出ロール１０の繰出溝部１１は円盤状の鋸刃より切削加工により形成していたため、横軸繰出ロール１０の繰出溝部１１を掻出用ナイフ１３により仕切って形成される種子嵌合部２０のうち、左右両側の左右端側種子嵌合部２０Ａの溝底は円弧状の円弧溝底２１になっており、中央種子嵌合部２０Ｂよりも種子の嵌合密度が浅く、これにより、育苗容器Ａの左右両側の播種密度が薄くなることが判明した。
すなわち、図１１（Ａ）に示すように、育苗容器Ａは左右の側壁２５間の寸法は規格で設定されており、各メーカーが製造する育苗容器Ａの内幅は同じため、側壁２５の内壁位置を示す仮想線Ｌの上方に横軸繰出ロール１０の繰出溝部１１の左右端側種子嵌合部２０Ａを合わせていたので、育苗容器Ａの左右両側の播種密度が薄くなって居たのである。
本願は、横軸繰出ロールの繰出溝部の形状を育苗容器との相対関係において工夫すると共に、育苗容器の上面上に種子が残留して無駄になるのを防止したものである。
【課題を解決するための手段】
【０００５】
請求項１の発明は、育苗容器Ａを始端部から終端部に移送する移送台１の上方位置に、育苗容器Ａに種子を供給する種子供給装置２を設け、種子供給装置２は、少なくとも、母線方向と平行な繰出溝部１１を回転方向に複数設けた横軸繰出ロール１０を有して構成し、繰出溝部１１は円周方向に種子が横向き１列または２列程度に嵌合する幅に形成し、横軸繰出ロール１０の外周面には母線方向に一粒の種子の横向きの幅より短かい間隔をおいて軸心に対して交差方向のスリット１２を全周に設け、各スリット１２には掻出用ナイフ１３を嵌合させ、横軸繰出ロール１０は、育苗容器Ａの側壁２５の上面２６上方に繰出溝部１１の左右端側種子嵌合部２０Ａが位置するように配置し、横軸繰出ロール１０の下面と育苗容器Ａの側壁２５の上面２６との間に縦板状の籾ガイド２８を設けた播種装置としたものである。
請求項２の発明は、籾ガイド２８は種子供給装置２の側板１７に取付軸２９により取付ける縦状の取付板部３０と、横軸繰出ロール１０から落下する種子を誘導する傾斜板部３１を有して形成した播種装置としたものである。
請求項３の発明は、籾ガイド２８は種子供給装置２の側板１７に対して左右方向に位置調節自在に設けた播種装置としたものである。
請求項４の発明は、籾ガイド２８の左右方向に位置調節する左右調節機構Ｔは、籾ガイド２８の取付軸２９に固定したナット３３に種子供給装置２の側板１７に設けた取付軸２９を螺合させ、取付板部３０と種子供給装置２の側板１７との間の取付軸２９にバネ３４設けて構成した播種装置としたものである。
請求項５の発明は、籾ガイド２８の取付板部３０は、取付板部３０の上縁３５を、掻出用ナイフ１３を側板１７に取付ける前側取付軸１５Ａの下方に位置させ、取付板部３０の上側前縁３７を掻出用ナイフ１３の後側取付軸１５Ｂの前側に位置させて配置した播種装置としたものである。
請求項６の発明は、籾ガイド２８の取付板部３０は、取付板部３０に取付ける前側取付板部３８と前側取付板部３８に一体状に連設して後方に延長された後側取付板部３９とにより構成し、後側取付板部３９の後側上縁４０は取付軸１５Ｂの下方に位置させた播種装置としたものである。
請求項７の発明は、籾ガイド２８の取付板部３０の一部に傾斜板部３１を一体状に設けた播種装置としたものである。
請求項８の発明は、籾ガイド２８の取付板部３０には前方に突出するストッパ４３を設け、ストッパ４３は種子供給装置２の前板４４に係合させ、取付板部３０の前側取付板部３８の下縁は側板１７に設けた下側ストッパ４５に当接させる構成とした播種装置としたものである。
請求項９の発明は、籾ガイド２８の傾斜板部３１は、傾斜板部３１の基部５０を取付板部３０の後側取付板部３９に設け、傾斜板部３１の先端先端５１を横軸繰出ロール１０の種子落下部５２の側方に臨ませた播種装置としたものである。
請求項１０発明は、籾ガイド２８の取付板部３０の後側取付板部３９の後側には縦状の切欠部５５を設け、切欠部５５より後方を傾斜板部３１の先端５１とし、先端５１は正面視において全体を下方に至るに従い育苗容器Ａの中央側に位置するように傾斜させた播種装置としたものである。
請求項１１の発明は、籾ガイド２８の傾斜板部３１の下端は育苗容器Ａの側壁２５の内面上方に配置した播種装置としたものである。
【発明の効果】
【０００６】
請求項１の発明では、横軸繰出ロール１０は、育苗容器Ａの側壁２５の上面２６上方に繰出溝部１１の左右端側種子嵌合部２０Ａが位置するように配置し、横軸繰出ロール１０の下面と育苗容器Ａの側壁２５の上面２６との間に縦板状の籾ガイド２８を設けているので、育苗容器Ａの側壁２５の内側の際であっても、播種密度を中央部分と同等に種子を繰り出し、育苗容器Ａへの播種を均等に行える。
請求項２の発明では、籾ガイド２８は種子供給装置２の側板１７に取付軸２９により取付ける縦状の取付板部３０と、横軸繰出ロール１０から落下する種子を誘導する傾斜板部３１を有して形成しているので、籾ガイド２８は取付板部３０により取付けを容易にし、傾斜板部３１により落下種子を育苗容器Ａに誘導する。
請求項３の発明では、籾ガイド２８は種子供給装置２の側板１７に対して左右方向に位置調節自在に設けているので、外形寸法の相違する育苗容器Ａであっても、育苗容器Ａの側壁２５の上面２６の位置に合わせて籾ガイド２８を左右に移動させることができ、種子の飛散を防止する。
請求項４の発明では、籾ガイド２８の左右方向に位置調節する左右調節機構Ｔは、籾ガイド２８の取付板部３０に固定したナット３３に種子供給装置２の側板１７に設けた取付軸２９を螺合させ、取付板部３０と種子供給装置２の側板１７との間の取付軸２９にバネ３４設けて構成しているので、籾ガイド２８はバネ３４により常時内側に移動するように付勢されて、がたつきが防止される。
請求項５の発明では、籾ガイド２８の取付板部３０は、取付板部３０の上縁３５を、掻出用ナイフ１３を側板１７に取付ける前側取付軸１５Ａの下方に位置させ、取付軸２９の上側前縁３７を掻出用ナイフ１３の後側取付軸１５Ｂの前側に位置させて配置しているので、掻出用ナイフ１３の基部の取付部分の下方空間を有効利用して籾ガイド２８を設けられる。
請求項６の発明では、籾ガイド２８の取付板部３０は、取付板部３０に取付ける前側取付板部３８と前側取付板部３８に一体状に連設して後方に延長された後側取付板部３９とにより構成し、後側取付板部３９の後側上縁４０は取付軸１５Ｂの下方に位置させているので、掻出用ナイフ１３の取付支持部材である取付軸１５Ｂに干渉せずに、籾ガイド２８を取付付けられる。
請求項７の発明では、籾ガイド２８の取付板部３０の一部に傾斜板部３１を一体状に設けているので、籾ガイド２８の構成を簡素にすることができる。
請求項８の発明では、籾ガイド２８の取付板部３０には前方に突出するストッパ４３を設け、ストッパ４３は種子供給装置２の前板４４に係合させ、取付板部３０の前側取付板部３８の下縁は側板１７に設けた下側ストッパ４５に当接させる構成としているので、籾ガイド２８の左右調節機構Ｔの取付軸２９を左右何れかに回転させると、取付板部３０はストッパ４３と下側ストッパ４５の作用により回転せずに取付軸２９の軸方向に移動させ、籾ガイド２８の左右位置を調節する。
請求項９の発明では、籾ガイド２８の傾斜板部３１は、傾斜板部３１の基部５０を取付板部３０の後側取付板部３９に設け、傾斜板部３１の先端５１を横軸繰出ロール１０の種子落下部５２の側方に臨ませているので、傾斜板部３１は種子落下部５２より横軸繰出ロール１０の回転上昇側で落下する種子を育苗容器Ａに誘導する。
請求項１０の発明では、籾ガイド２８の取付板部３０の後側取付板部３９の後側には縦状の切欠部５５を設け、切欠部５５より後方を傾斜板部３１の先端５１とし、先端５１は正面視において全体を下方に至るに従い育苗容器Ａの中央側に位置するように傾斜させているので、籾ガイド２８は横軸繰出ロール１０から繰り出された種子を育苗容器Ａ内に誘導し、育苗容器Ａの側壁２５の上面２６上への残留を防止する。
請求項１１の発明では、籾ガイド２８の傾斜板部３１の下端は育苗容器Ａの側壁２５の内面上方に配置しているので、籾ガイド２８は横軸繰出ロール１０から繰り出された種子を育苗容器Ａ内に確実に誘導する。
【図面の簡単な説明】
【０００７】

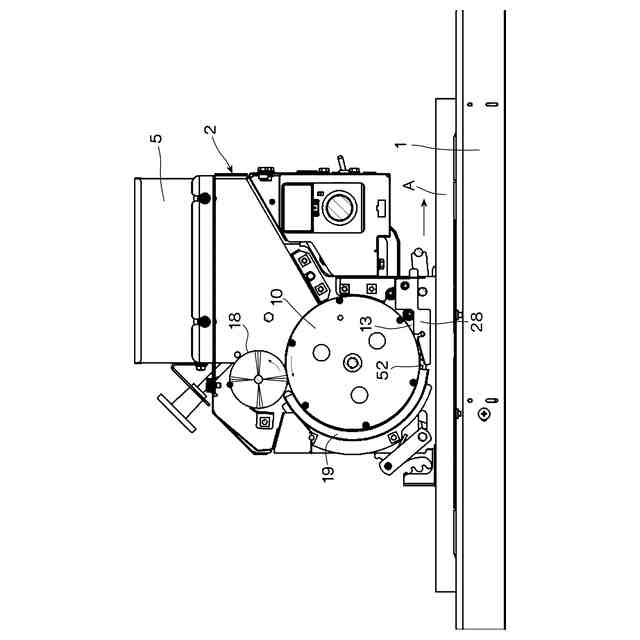

種子供給装置の側面図。
同一部断面図。

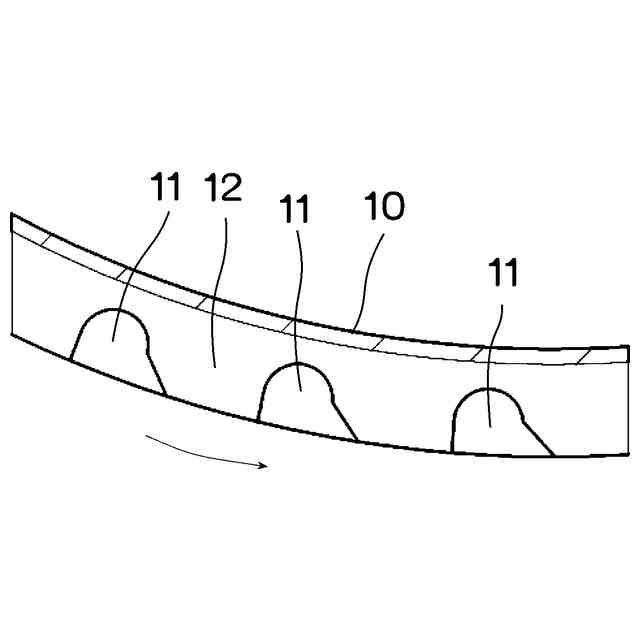

横軸繰出ロールの一部破断状態の側面図。
種子供給装置の平面図および一部拡大図。

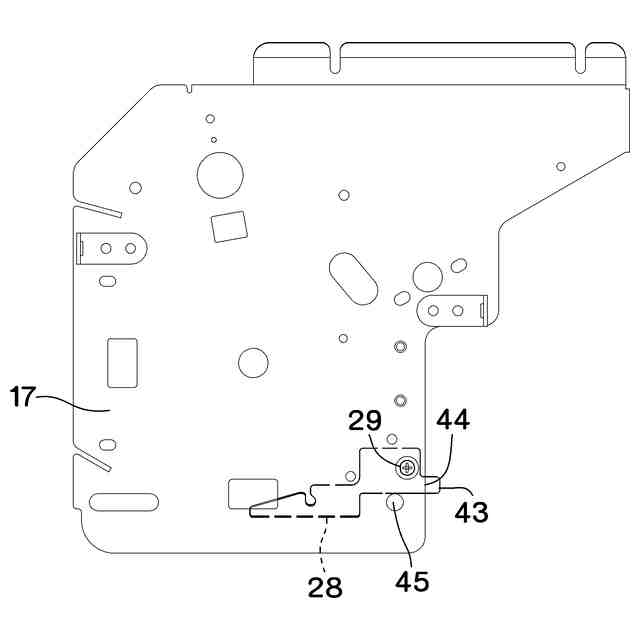

籾ガイド付近の側面図。

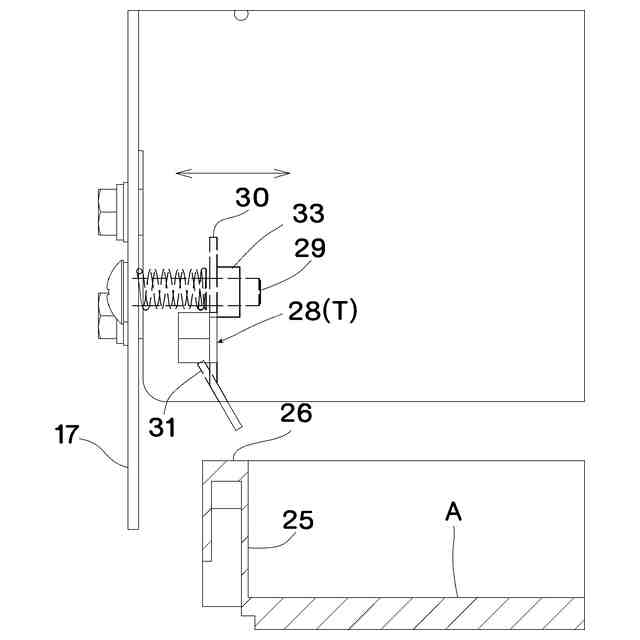

同一部断面状態の正面図。

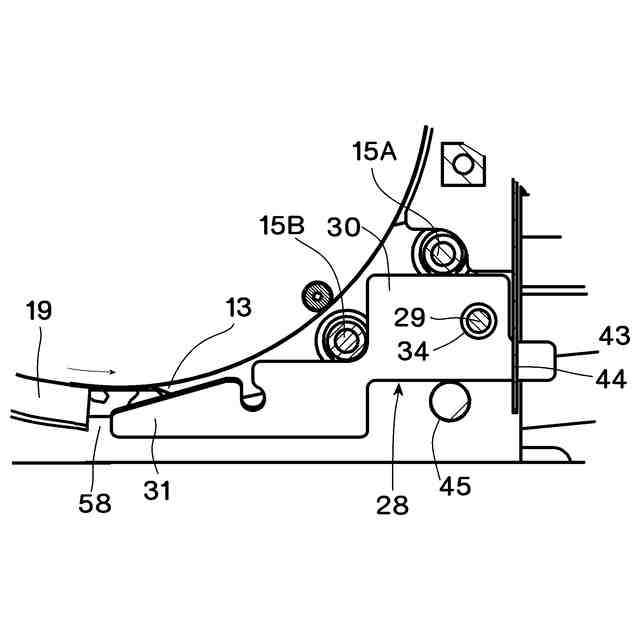

種子落下部の側面図。
種子落下部の正面図。

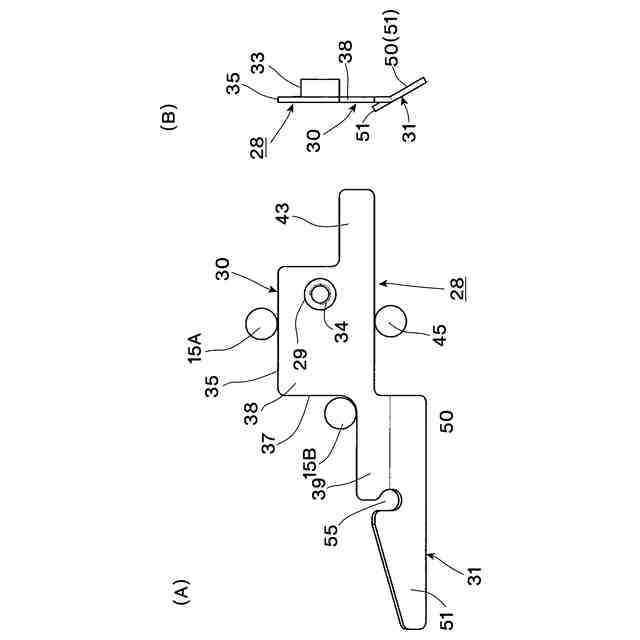

籾ガイドの側面図および正面図。
横軸繰出ロールと籾ガイドと育苗容器の位置関係を示す正面図。
（Ａ）公知例の横軸繰出ロールと育苗容器の位置関係を示す正面図。（Ｂ）本発明の横軸繰出ロールと育苗容器の位置関係を示す正面図。
【発明を実施するための形態】
【０００８】
本発明の一実施形態を図面により説明すると、１は育苗容器Ａを移送する移送台であり、移送台１の上方位置には育苗容器Ａに種子を供給する種子供給装置２を設ける。
なお、理解を容易にするため、育苗容器Ａの移送方向を基準に、前後・左右・上下等の方向を便宜的に示して説明するが、これらによって、本発明の構成が限定されるものではない。
種子供給装置２は、上部に種子供給ホッパー５を着脱自在に取付ける。図示は省略するが、種子供給ホッパー５の上方に補助ホッパーを設けることもある。
種子供給ホッパー５の下部は漏斗状に形成し、種子供給ホッパー５のホッパー供給口６には、種子供給ホッパー５内の種子を繰出す軸心が左右方向の大径の横軸繰出ロール１０を設ける。
【０００９】
横軸繰出ロール１０の外周面には、母線方向（左右方向）に平行な横条溝形状の繰出溝部１１を横軸繰出ロール１０の回転方向に所定間隔をおいて全周に複数形成する。繰出溝部１１は円周方向に種子が回転方向に横向きで１列または２列程度に嵌合する幅（回転方向幅）に形成される。横軸繰出ロール１０の外周面には母線方向（左右方向）に一粒の種子の横向きの幅より短かい間隔をおいてスリット１２を全周に設ける。スリット１２の深さは繰出溝部１１と略同じか若干深く形成し（図３）、各スリット１２には掻出用ナイフ１３を嵌合させる（図７）。
横軸繰出ロール１０は、その直径を１５０ミリメートル以上の大径に形成する。
そのため、小径の横軸繰出ロール１０に比し、大径の横軸繰出ロール１０では同じ回転数でも種子落下位置を通過する繰出溝部１１の数が増加する等の理由で、播種量を増加させられ、作業効率を向上させられる。
【００１０】
掻出用ナイフ１３は、スリット１２に嵌合させることができる厚さの板部材により構成する。掻出用ナイフ１３の基部には一対の取付孔（図示省略）を形成し、取付孔には左右方向の取付軸１５を挿通し、各掻出用ナイフ１３の間の取付軸１５には筒部材（スペーサー）１６を挿入する。筒部材１６は前記スリット１２の間隔より短い長さに形成し、筒部材１６を取付軸１５に挿通すると、各筒部材１６が掻出用ナイフ１３に当接し、掻出用ナイフ１３は筒部材１６により取付軸１５の軸方向に略同一間隔に並び、しかも、各掻出用ナイフ１３が取付軸１５の軸方向に移動しながらスリット１２に嵌合する構成としている。
（【００１１】以降は省略されています）
