公開番号2025159216
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2025138180,2024047682
出願日2025-08-21,2020-09-14
発明の名称畦上面ローラ、畦形成手段及び畦塗り機
出願人松山株式会社
代理人個人,個人
主分類A01B 35/00 20060101AFI20251009BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】強固な畦肩面を形成できる畦上面ローラを備える畦塗り機を提供する。

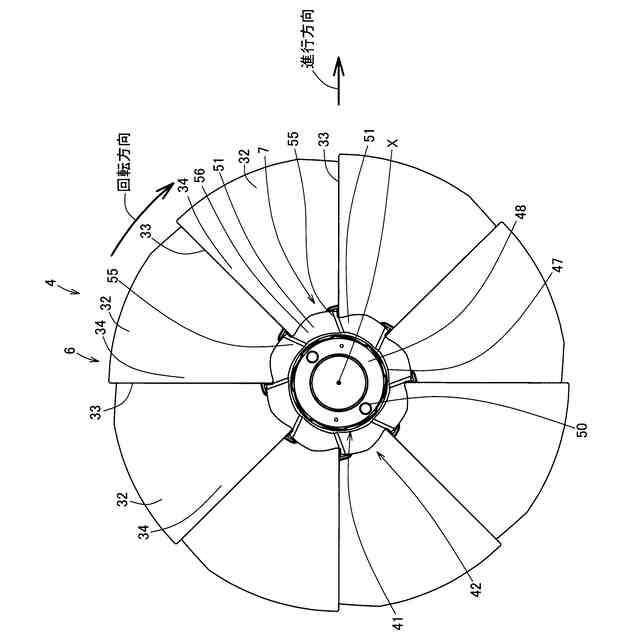

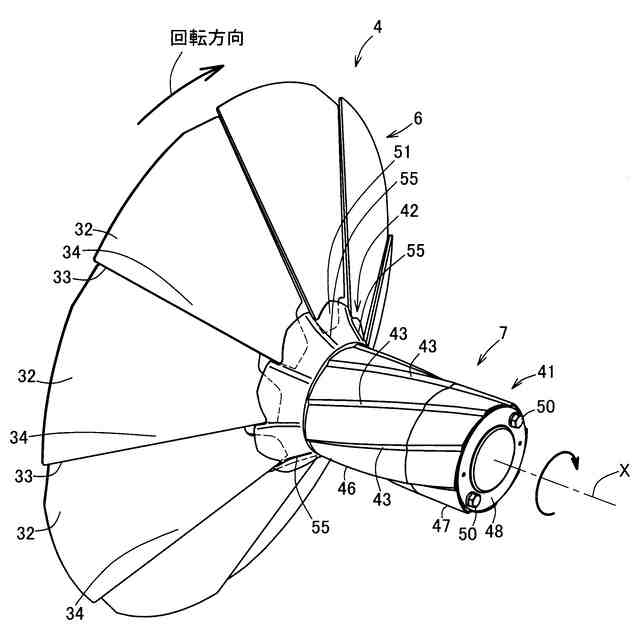

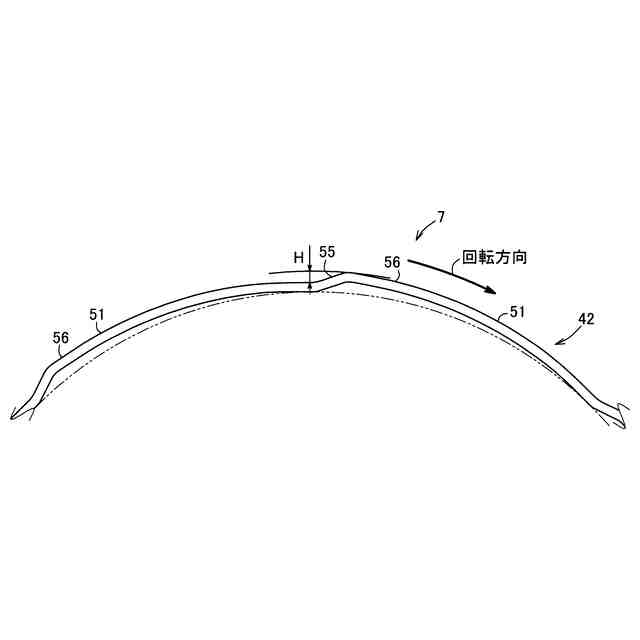

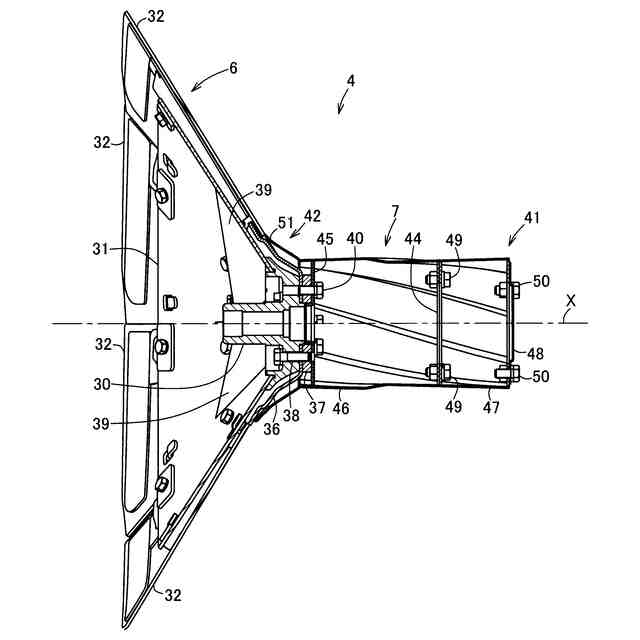

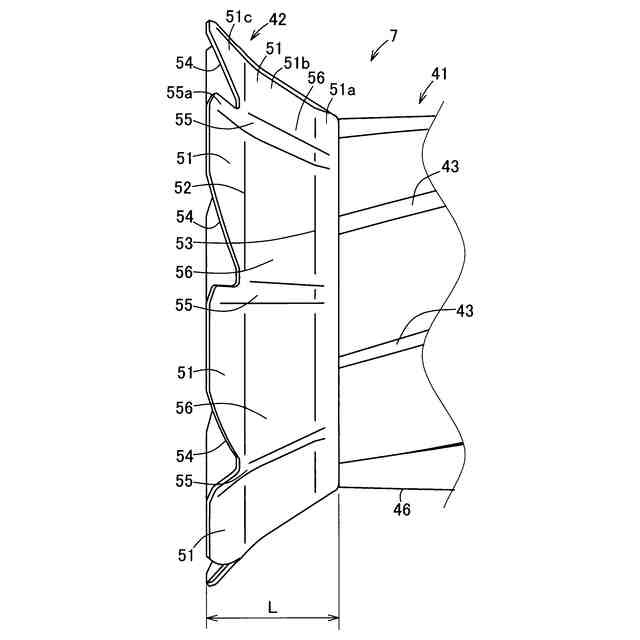

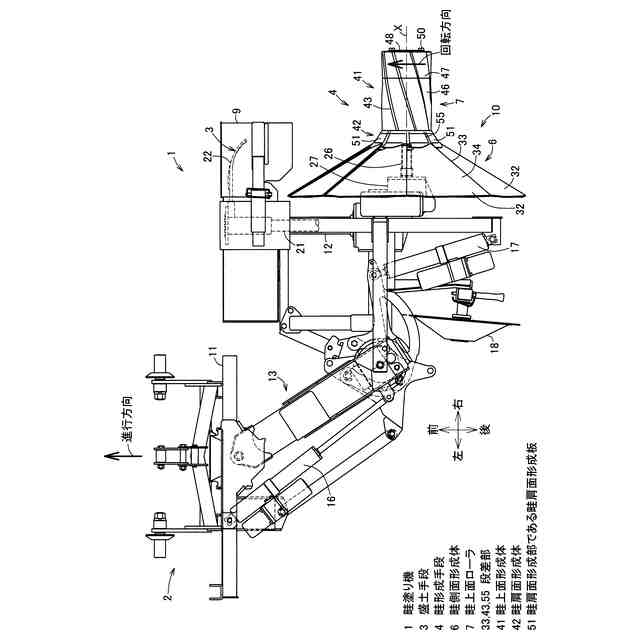

【解決手段】畦塗り機1は、土を盛り上げる盛土手段3と、この盛土手段3による盛土を締め固めて畦を形成する畦形成手段4とを具備する。畦形成手段4は畦側面形成体6を備え、この畦側面形成体6の端部には畦上面ローラ7を設ける。畦上面ローラ7は、段差部43を有する畦上面形成体41と、段差部55を有する畦肩面形成体42とを備える。そして、畦肩面形成体42の段差部55は、畦上面形成体41の段差部43とは非連続である。
【選択図】図6
特許請求の範囲【請求項１】
畦塗り機に用いられる畦上面ローラであって、
段差部を有する畦上面形成体と、
段差部を有する畦肩面形成体とを備え、
前記畦肩面形成体の前記段差部は、前記畦上面形成体の前記段差部とは非連続である
ことを特徴とする畦上面ローラ。
続きを表示（約 670 文字）【請求項２】
畦塗り機に用いられる畦上面ローラであって、
段差部を有する畦上面形成体と、
段差部を有する畦肩面形成体とを備え、
前記畦肩面形成体は、回転方向に並んで位置する複数の畦肩面形成部を有し、
前記畦肩面形成体の前記段差部は、前記回転方向に互いに隣り合う前記畦肩面形成部間に位置するとともに、前記畦上面形成体の前記段差部とは非連続である
ことを特徴とする畦上面ローラ。
【請求項３】
畦肩面形成体の段差部は、畦上面形成体の段差部に対して回転方向にずれている
ことを特徴とする請求項１又は２記載の畦上面ローラ。
【請求項４】
畦肩面形成体の段差部における畦上面形成体側の端部は、前記畦上面形成体のうち回転方向に互いに隣り合う段差部間の所定位置付近に位置する
ことを特徴とする請求項１ないし３のいずれか一記載の畦上面ローラ。
【請求項５】
畦塗り機に用いられる畦形成手段であって、
段差部を有する畦側面形成体と、
段差部を有する畦上面形成体と、
段差部を有する畦肩面形成体とを備え、
前記畦肩面形成体の前記段差部は、前記畦上面形成体の前記段差部とは非連続である
ことを特徴とする畦形成手段。
【請求項６】
土を盛り上げる盛土手段と、
前記盛土手段による盛土を締め固めて畦を形成する請求項５記載の畦形成手段と
を具備することを特徴とする畦塗り機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、畦塗り機に用いられる畦上面ローラ、畦形成手段及び畦塗り機に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、例えば下記の特許文献１に記載された畦上面ローラが知られている。この従来の畦上面ローラは、所定方向に回転しながら畦上面を形成する畦上面形成体を備え、この畦上面形成体の端部には、段差がない円錐台状の畦肩面形成体（肩部整畦部）が設けられている。つまり、この畦肩面形成体の外周面は、截頭円錐面状に形成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２３００９２号公報（図７）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記従来の畦上面ローラでは、畦肩面形成体の外周面が截頭円錐面状に形成されているため、当該畦肩面形成体による土の締め固めが不十分となるおそれがある。
【０００５】
本発明は、このような点に鑑みなされたもので、強固な畦肩面を形成できる畦上面ローラ、畦形成手段及び畦塗り機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
請求項１記載の畦上面ローラは、畦塗り機に用いられる畦上面ローラであって、段差部を有する畦上面形成体と、段差部を有する畦肩面形成体とを備え、前記畦肩面形成体の前記段差部は、前記畦上面形成体の前記段差部とは非連続であるものである。
【０００７】
請求項２記載の畦上面ローラは、畦塗り機に用いられる畦上面ローラであって、段差部を有する畦上面形成体と、段差部を有する畦肩面形成体とを備え、前記畦肩面形成体は、回転方向に並んで位置する複数の畦肩面形成部を有し、前記畦肩面形成体の前記段差部は、前記回転方向に互いに隣り合う前記畦肩面形成部間に位置するとともに、前記畦上面形成体の前記段差部とは非連続であるものである。
【０００８】
請求項３記載の畦上面ローラは、請求項１又は２記載の畦上面ローラにおいて、畦肩面形成体の段差部は、畦上面形成体の段差部に対して回転方向にずれているものである。
【０００９】
請求項４記載の畦上面ローラは、請求項１ないし３のいずれか一記載の畦上面ローラにおいて、畦肩面形成体の段差部における畦上面形成体側の端部は、前記畦上面形成体のうち回転方向に互いに隣り合う段差部間の所定位置付近に位置するものである。
【００１０】
請求項５記載の畦形成手段は、畦塗り機に用いられる畦形成手段であって、段差部を有する畦側面形成体と、段差部を有する畦上面形成体と、段差部を有する畦肩面形成体とを備え、前記畦肩面形成体の前記段差部は、前記畦上面形成体の前記段差部とは非連続であるものである。
（【００１１】以降は省略されています）
