公開番号2025153848
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056511
出願日2024-03-29
発明の名称床吹き出し空調装置
出願人清水建設株式会社,株式会社テクネット
代理人個人
主分類F24F 13/02 20060101AFI20251002BHJP(加熱;レンジ;換気)
要約
【課題】床下空間を空調として使用する二重床の空調装置において、床高さを低くすることができる床吹き出し空調装置を提供する。
【解決手段】床吹き出し空調装置1は、床下空間を空調として使用する二重床の床吹き出し空調装置において、室2の下部に設けられる床部材3と、床部材3の下方に形成される給気チャンバー5と、給気チャンバー5へ空気を吹き出す吹出口10と、を備え、給気チャンバー5は、吹出口10の吹き出し側に形成される第1バッファ11と、第1バッファ11から離間した位置に形成される第2バッファ12と、第1バッファ11と第2バッファ12を連結するダクト13と、を含み、吹出口10から吹き出された空気は、第1バッファ11及び第2バッファ12から給気チャンバー5へ吹き出されることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
床下空間を空調として使用する二重床の床吹き出し空調装置において、
室の下部に設けられる床部材と、
前記床部材の下方に形成される給気チャンバーと、
前記給気チャンバーへ空気を吹き出す吹出口と、
を備え、
前記給気チャンバーは、
前記吹出口の吹き出し側に形成される第１バッファと、
前記第１バッファから離間した位置に形成される第２バッファと、
前記第１バッファと前記第２バッファを連結するダクトと、
を含み、
前記吹出口から吹き出された空気は、前記第１バッファ及び前記第２バッファから前記給気チャンバーへ吹き出される
ことを特徴とする床吹き出し空調装置。
続きを表示（約 580 文字）【請求項２】
前記第１バッファ及び前記第２バッファから前記給気チャンバーへ吹き出される空気の少なくとも一部は、前記吹出口から吹き出される空気と同じ方向へ吹き出される
ことを特徴とする請求項１に記載の床吹き出し空調装置。
【請求項３】
前記第１バッファは、第１境界部によって区画され、
前記第１境界部は、前記床部材に垂直な断面の有効開口面積を小さくする第１抵抗帯を少なくとも一部に含み、
前記第２バッファは、第２境界部によって区画され、
前記第２境界部は、前記床部材に垂直な断面の有効開口面積を小さくする第２抵抗帯を少なくとも一部に含み、
前記ダクトは、前記給気チャンバーの前記床部材に垂直な断面を遮蔽する２つのダクト壁によって形成される
ことを特徴とする請求項１に記載の床吹き出し空調装置。
【請求項４】
前記第１抵抗帯が形成する前記床部材に垂直な断面の有効開口面積は、前記第２抵抗帯が形成する前記床部材に垂直な断面の有効開口面積よりも小さい
ことを特徴とする請求項３に記載の床吹き出し空調装置。
【請求項５】
前記第２バッファは、前記給気チャンバーを形成する壁から離間して形成される
ことを特徴とする請求項１に記載の床吹き出し空調装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、二重床の床下から空調空気を室内に供給する床吹き出し空調装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、二重床の床下空間をダクト代わりに利用し、床部材の下方の吹出口から給気チャンバーに吹き出された空調空気を、全面に多数の給気孔を有する床部材から室内に供給する空調装置が知られている。多数の給気孔を有する床部材は、軽量なので、床下圧力が高くなると、剥離してしまうおそれがあった。
【０００３】
そこで、吹出口を囲むように棒状の抵抗帯を配置し、吹出口近傍の有効開口面積を狭めることで、抵抗帯から下流の給気チャンバー内の気流分布を均一化して床下差圧の均一化を図る発明が開示されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特許５８８１９７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
二重床の床下空間をダクト代わりに利用するシステムにおける標準的な床高さは約１５０ｍｍから３００ｍｍである。床下空間を空調として使用しない場合の二重床の床高さは約１００ｍｍである。したがって、床下空間を空調として使用する場合は、床下空間を空調として使用しない場合よりも床高さが増加した分、１階分の高さが５０ｍｍ高くなる。つまり、床下空間を空調として使用する場合と使用しない場合で同じ階数にするには空調として使用する場合の建物高さを高くしなければならない。また、床下空間を空調として使用する場合と使用しない場合で建物を同じ高さにするには空調として使用する場合の階数を少なくしなければならない。なお、床下空間を空調として使用する場合に天井高を低くしてもよいが、圧迫感が強くなり、住環境を悪化させてしまう。
【０００６】
また、床下空間を空調として使用するシステムにおいて、床下空間を空調として使用しない場合と同様に、二重床の床高さを約１００ｍｍとすることも可能であるが、床下の風速及び圧力の増大を減少させるため、吹出口から対向する壁までの給気チャンバー５の奥行きを１０ｍまでに制限されてしまう。一般的な建物の室の奥行きは、約１３ｍから１６ｍなので、床高さは１５０ｍｍ以上とするのが現状である。
【０００７】
本発明は、床下空間を空調として使用する二重床の空調装置において、床高さを低くすることができる床吹き出し空調装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明にかかる床吹き出し空調装置は、
床下空間を空調として使用する二重床の床吹き出し空調装置において、
室の下部に設けられる床部材と、
前記床部材の下方に形成される給気チャンバーと、
前記給気チャンバーへ空気を吹き出す吹出口と、
を備え、
前記給気チャンバーは、
前記吹出口の吹き出し側に形成される第１バッファと、
前記第１バッファから離間した位置に形成される第２バッファと、
前記第１バッファと前記第２バッファを連結するダクトと、
を含み、
前記吹出口から吹き出された空気は、前記第１バッファ及び前記第２バッファから前記給気チャンバーへ吹き出される
ことを特徴とする。
【発明の効果】
【０００９】
本発明にかかる床吹き出し空調装置によれば、床下空間を空調として使用する二重床の空調装置において、床高さを低くすることができる。
【図面の簡単な説明】
【００１０】

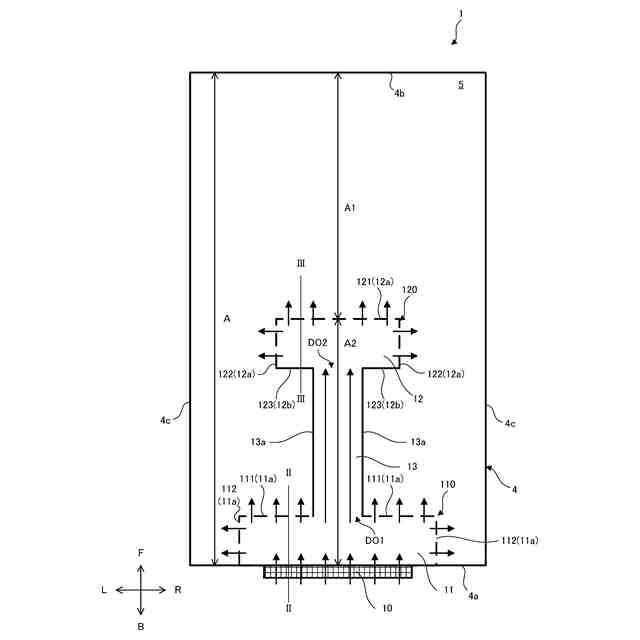

第１実施形態の床吹き出し空調装置１を示す。
図１のII－II断面を示す。

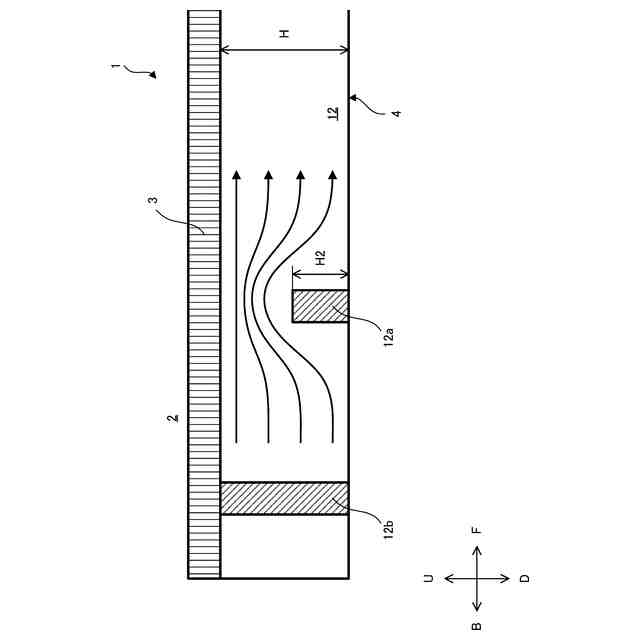

図１のIII－III断面を示す。

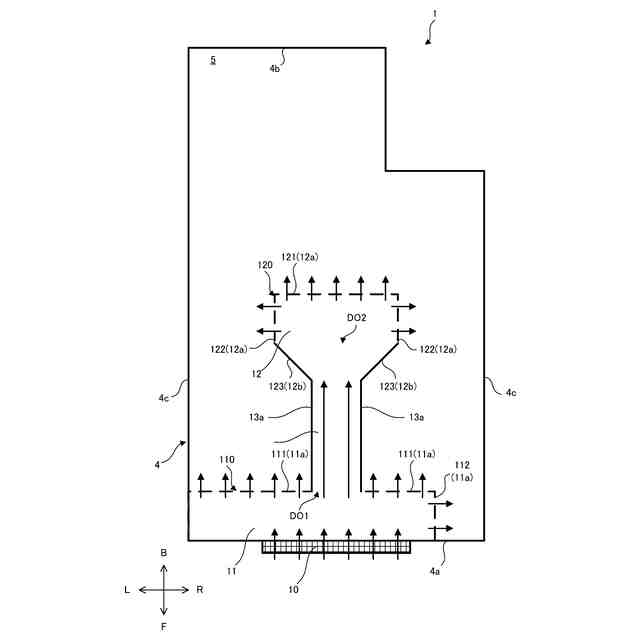

第２実施形態の床吹き出し空調装置１を示す。
【発明を実施するための形態】
（【００１１】以降は省略されています）
