公開番号2025127970
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024025006
出願日2024-02-21
発明の名称電波吸収体
出願人国立大学法人東京科学大学
代理人弁理士法人エピファニー特許事務所
主分類H05K 9/00 20060101AFI20250826BHJP(他に分類されない電気技術)
要約【課題】利便性に優れた電波吸収体を提供することを目的としている。
【解決手段】積層体を有する電波吸収体であって、前記積層体は、第1反射層と、第1接着層と、第1誘電体層と、抵抗層と、第2誘電体層と、第2接着層と、第2反射層を有し、これらの層が前記積層体の積層方向においてこの順番で配置され、前記第1反射層は、前記第1誘電体層から引き剥がし可能なように前記第1接着層を介して前記第1誘電体層に接着しており、前記第2反射層は、前記第2誘電体層から引き剥がし可能なように前記第2接着層を介して前記第2誘電体層に接着している、電波吸収体が提供される。
【選択図】図1

特許請求の範囲【請求項１】
積層体を有する電波吸収体であって、
前記積層体は、第１反射層と、第１接着層と、第１誘電体層と、抵抗層と、第２誘電体層と、第２接着層と、第２反射層を有し、これらの層が前記積層体の積層方向においてこの順番で配置され、
前記第１反射層は、前記第１誘電体層から引き剥がし可能なように前記第１接着層を介して前記第１誘電体層に接着しており、
前記第２反射層は、前記第２誘電体層から引き剥がし可能なように前記第２接着層を介して前記第２誘電体層に接着している、電波吸収体。
続きを表示（約 980 文字）【請求項２】
請求項１に記載の電波吸収体であって、
前記第１反射層が前記第１誘電体層から引き剥がされて前記第１誘電体層が電波入射側となる場合の前記電波吸収体の電波吸収特性を第１特性とし、
前記第２反射層が前記第２誘電体層から引き剥がされて前記第２誘電体層が前記電波入射側となる場合の前記電波吸収体の前記電波吸収特性を第２特性としたときにおいて、
前記第１特性及び前記第２特性は、電波の周波数と、吸収率との関係を表す特性であり、
前記第１特性と前記第２特性とは、異なっている、電波吸収体。
【請求項３】
請求項２に記載の電波吸収体であって、
前記第１特性及び前記第２特性は、電波の吸収率が５０（ＧＨｚ）～３００（ＧＨｚ）の周波数範囲において吸収ピークを有する特性となっている、電波吸収体。
【請求項４】
請求項３に記載の電波吸収体であって、
前記吸収ピークは、前記吸収率が９０％以上のピークである、電波吸収体。
【請求項５】
請求項３に記載の電波吸収体であって、
前記第１特性の前記吸収ピークの周波数と、前記第２特性の前記吸収ピークの周波数とが異なっている、電波吸収体。
【請求項６】
請求項１～請求項５の何れか１つに記載の電波吸収体であって、
前記積層体は、第３誘電体層を更に有し、前記抵抗層は、第１抵抗層と第２抵抗層とを有し、
前記積層体は、前記第１反射層と、前記第１接着層と、前記第１誘電体層と、前記第１抵抗層と、前記第３誘電体層と、前記第２抵抗層と、前記第２誘電体層と、前記第２接着層と、前記第２反射層とが前記積層方向においてこの順番で配置されている、電波吸収体。
【請求項７】
請求項６に記載の電波吸収体であって、
前記第１抵抗層は、周期性構造を有し、
前記周期性構造は、予め定められた範囲の周波数の電波が通過するように、前記第１抵抗層の面内において周期性を有するように形成されている、電波吸収体。
【請求項８】
請求項１～請求項５の何れか１つに記載の電波吸収体であって、
前記積層体は、全体として可撓性を有するシート状に形成されている、電波吸収体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電波吸収体に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
例えば、電気回路等から外部へと放出される漏洩電波や、不所望に反射した電波の影響を回避するために、電波を吸収する電波吸収体が用いられている。近年は、携帯電話等の移動体通信や無線ＬＡＮ、料金自動収受システム（ＥＴＣ）などで、数ギガヘルツ（ＧＨｚ）の周波数帯域を持つセンチメートル波、さらには、３０ギガヘルツから１００ギガヘルツの周波数を有するミリ波帯、ミリ波帯域を超えた高い周波数帯域の電波として１００ＧＨｚ以上の帯域の周波数を有する電波を利用する技術の研究も進んでいる。
【０００３】
ここで、特許文献１には、不要な電波の反射を抑えて吸収する電波吸収体が提案されている。特許文献１の電波吸収体において、誘電体層の電波入射側の表面には抵抗層が設けられ、反対側の裏面には電波を反射する反射層が設けられている。この電波吸収体は、抵抗層で反射する電波と、反射層で反射する電波とを干渉させて打ち消し合わせることで、電波を吸収する電波干渉型の電波吸収体である。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１３３３１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
電波吸収体は、ある特定の周波数の全ての範囲において高い吸収特性を有するとは限らず、周波数帯に応じて使い分けが必要になる場合があり、その場合、別々の電波吸収体を準備する必要があるため、利便性が損なわれる懸念がある。
【０００６】
本発明は、利便性に優れた電波吸収体を提供することを目的としている。
【課題を解決するための手段】
【０００７】
本発明によれば、積層体を有する電波吸収体であって、前記積層体は、第１反射層と、第１接着層と、第１誘電体層と、抵抗層と、第２誘電体層と、第２接着層と、第２反射層を有し、これらの層が前記積層体の積層方向においてこの順番で配置され、前記第１反射層は、前記第１誘電体層から引き剥がし可能なように前記第１接着層を介して前記第１誘電体層に接着しており、前記第２反射層は、前記第２誘電体層から引き剥がし可能なように前記第２接着層を介して前記第２誘電体層に接着している、電波吸収体が提供される。
【０００８】
本発明によれば、第１反射層及び第２反射層のいずれも引き剥がし可能になっており、誘電体層や抵抗層の層構成を工夫して両面で異なる吸収特性をもたせたときに、第１反射層を引き剥がして使う場合と第２反射層を引き剥がして使う場合とを状況に応じて使い分けることができ、利便性に優れている。
【図面の簡単な説明】
【０００９】

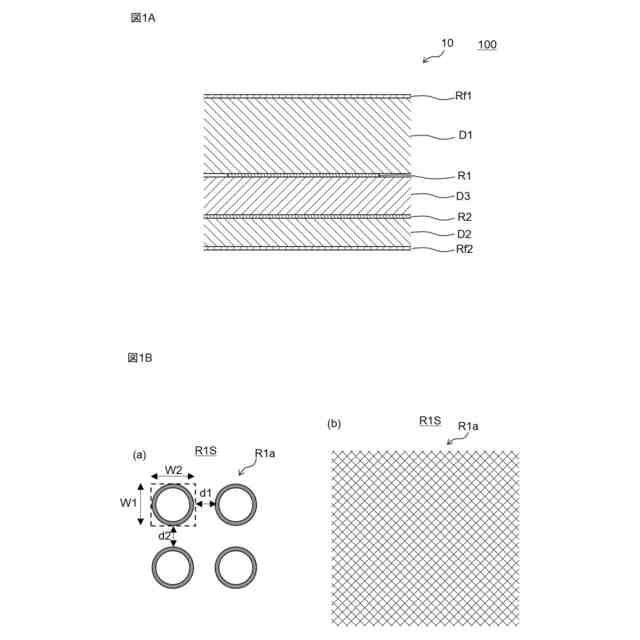

図１Ａは、実施形態にかかる電波吸収体１００の積層体１０を模式的に示す断面図である。図１Ｂは、（ａ）が第１抵抗層の面状構造の一例を示し、（ｂ）が（ａ）とは異なる第１抵抗層の面状構造の一例である。

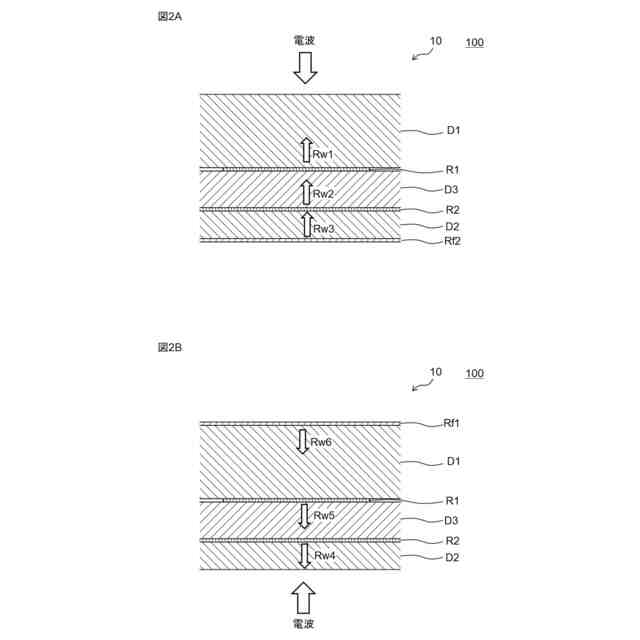

図２Ａは、図１Ａに示す電波吸収体１００の第１反射層Ｒｆ１を引き剥がして使う場合を模式的に示し、図２Ｂは、図１Ａに示す電波吸収体１００の第２反射層Ｒｆ２を引き剥がして使う場合を模式的に示している。

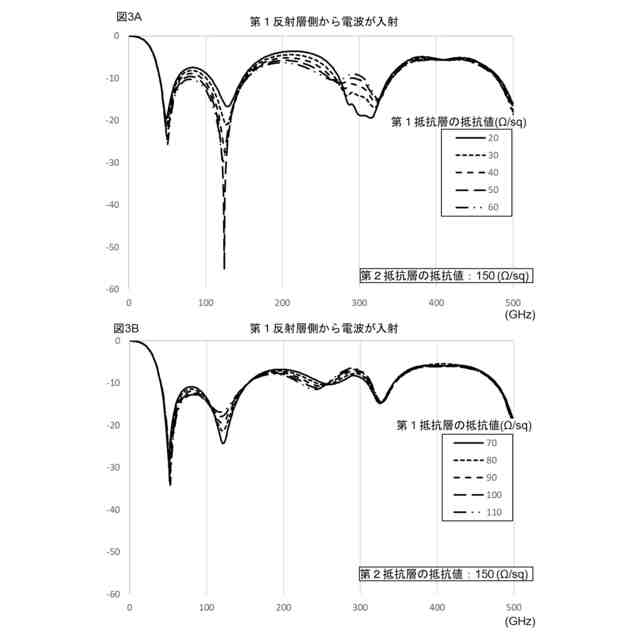

図３Ａ及び図３Ｂは、第１反射層側から電波が入射したときの吸収特性を示している。図３Ａは、第１抵抗層の抵抗値を２０Ω／ｓｑから６０Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。図３Ｂは、第１抵抗層の抵抗値を７０Ω／ｓｑから１１０Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。

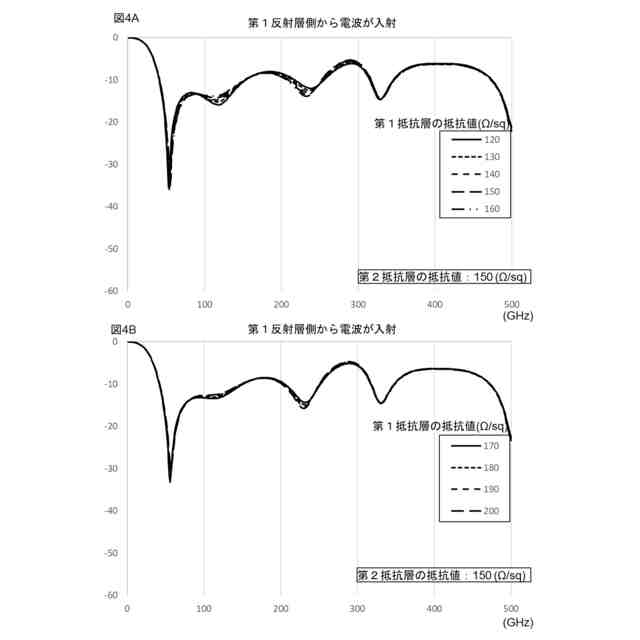

図４Ａ及び図４Ｂは、第１反射層側から電波が入射したときの吸収特性を示している。図４Ａは、第１抵抗層の抵抗値を１２０Ω／ｓｑから１６０Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。図４Ｂは、第１抵抗層の抵抗値を１７０Ω／ｓｑから２００Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。

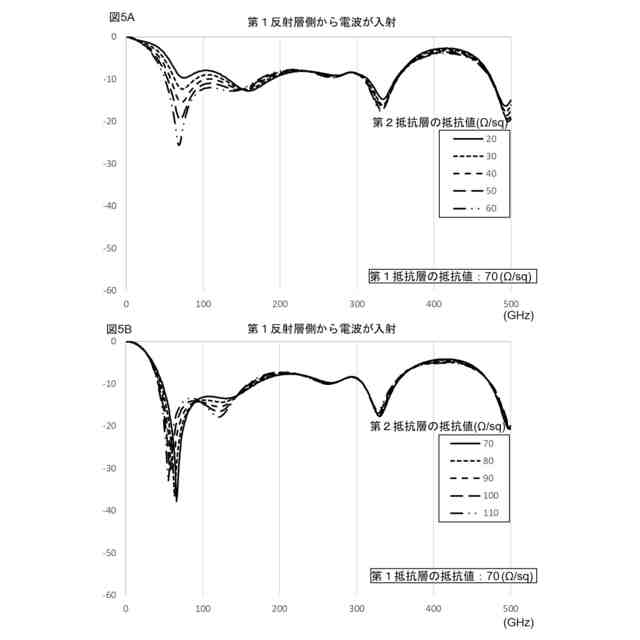

図５Ａ及び図５Ｂは、第１反射層側から電波が入射したときの吸収特性を示している。図５Ａは、第２抵抗層の抵抗値を２０Ω／ｓｑから６０Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。図５Ｂは、第２抵抗層の抵抗値を７０Ω／ｓｑから１１０Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。

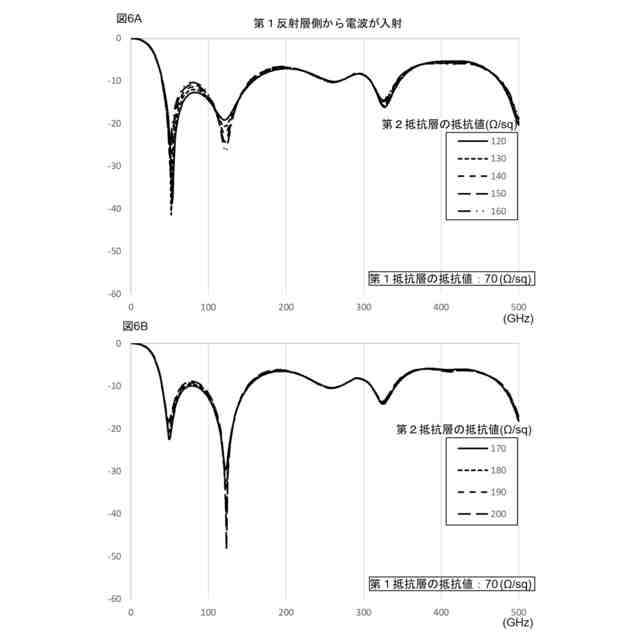

図６Ａ及び図６Ｂは、第１反射層側から電波が入射したときの吸収特性を示している。図６Ａは、第２抵抗層の抵抗値を１２０Ω／ｓｑから１６０Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。図６Ｂは、第２抵抗層の抵抗値を１７０Ω／ｓｑから２００Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。

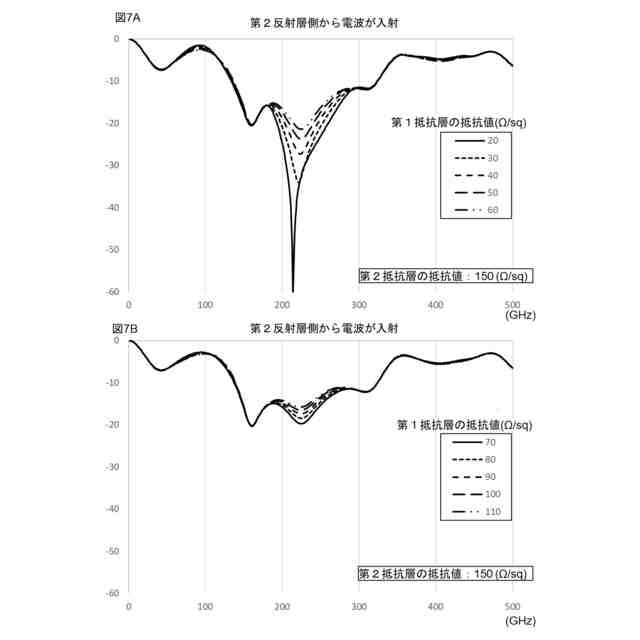

図７Ａ及び図７Ｂは、第２反射層側から電波が入射したときの吸収特性を示している。図７Ａは、第１抵抗層の抵抗値を２０Ω／ｓｑから６０Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。図７Ｂは、第１抵抗層の抵抗値を７０Ω／ｓｑから１１０Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。

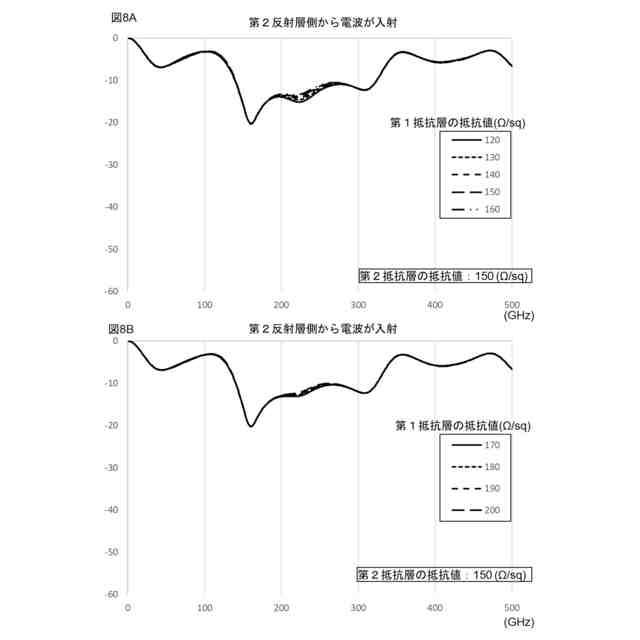

図８Ａ及び図８Ｂは、第２反射層側から電波が入射したときの吸収特性を示している。図８Ａは、第１抵抗層の抵抗値を１２０Ω／ｓｑから１６０Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。図８Ｂは、第１抵抗層の抵抗値を１７０Ω／ｓｑから２００Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。

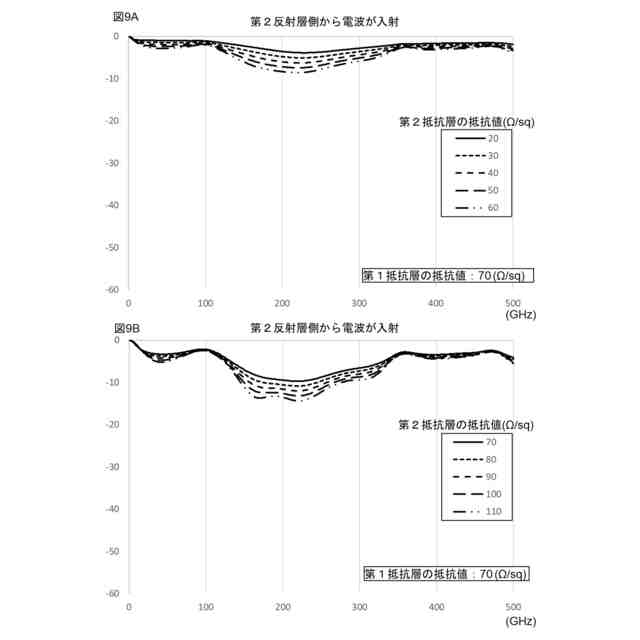

図９Ａ及び図９Ｂは、第２反射層側から電波が入射したときの吸収特性を示している。図９Ａは、第２抵抗層の抵抗値を２０Ω／ｓｑから６０Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。図９Ｂは、第２抵抗層の抵抗値を７０Ω／ｓｑから１１０Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。
図１０Ａ及び図１０Ｂは、第２反射層側から電波が入射したときの吸収特性を示している。図１０Ａは、第２抵抗層の抵抗値を１２０Ω／ｓｑから１６０Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。図１０Ｂは、第２抵抗層の抵抗値を１７０Ω／ｓｑから２００Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。
【発明を実施するための形態】
【００１０】
以下、図面を用いて本発明の実施形態について説明する。以下に示す実施形態中で示した各種特徴事項は、互いに組み合わせ可能である。また、各特徴事項について独立して発明が成立する。
（【００１１】以降は省略されています）
