公開番号
2025134377
公報種別
公開特許公報(A)
公開日
2025-09-17
出願番号
2024032250
出願日
2024-03-04
発明の名称
複合酸化物パターンの形成方法
出願人
国立大学法人東京科学大学
,
地方独立行政法人神奈川県立産業技術総合研究所
,
住友化学株式会社
代理人
個人
,
個人
,
個人
,
個人
,
個人
主分類
C23C
14/08 20060101AFI20250909BHJP(金属質材料への被覆;金属質材料による材料への被覆;化学的表面処理;金属質材料の拡散処理;真空蒸着,スパッタリング,イオン注入法,または化学蒸着による被覆一般;金属質材料の防食または鉱皮の抑制一般)
要約
【課題】複合酸化物のサブミクロンサイズ以下への微細加工が可能な技術を提供することにある。
【解決手段】複合酸化物パターンの形成方法は、基板10上に水素シルセスキオキサン(HSQ)を含むレジスト膜20を形成する第1工程と、エネルギー線によってレジスト膜20を露光する第2工程と、レジスト膜20を現像してマスク22を形成する第3工程と、マスク22上に複合酸化物の薄膜30を蒸着させる第4工程と、マスク22を除去する第5工程と、を備える。
【選択図】図1
特許請求の範囲
【請求項1】
基板上に水素シルセスキオキサン(HSQ)を含むレジスト膜を形成する第1工程と、
エネルギー線によって前記レジスト膜を露光する第2工程と、
前記レジスト膜を現像してマスクを形成する第3工程と、
前記マスク上に複合酸化物の薄膜を蒸着させる第4工程と、
前記マスクを除去する第5工程と、を備える複合酸化物パターンの形成方法。
続きを表示(約 110 文字)
【請求項2】
前記第4工程において、前記複合酸化物の薄膜を、前記基板を加熱しながら物理気相蒸着法(PVD法)または化学気相蒸着法(CVD法)によって蒸着させる請求項1に記載の複合酸化物パターンの形成方法。
発明の詳細な説明
【技術分野】
【0001】
本発明は、複合酸化物パターンの形成方法に関する。
続きを表示(約 1,800 文字)
【背景技術】
【0002】
2種以上の金属元素を含む複合酸化物は、その電子的および磁気的な性質に基づき、強誘電体、磁性体、半導体、超伝導体などの電子材料として幅広く利用されている。近年では、マルチフェロイック物質と呼ばれる強磁性、強誘電性、強弾性などの性質を複数有する複合酸化物の開発が進んでいる。例えば、特許文献1には、BiFe
1-x
A
x
O
3
(式中、AはCoまたはMn)で表されるマルチフェロイック物質の薄膜を用いた磁気メモリ素子が提案されている。
【先行技術文献】
【特許文献】
【0003】
特開2019-009304号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
磁気メモリなどの電子デバイスの性能を上げるためにはデバイスの高集積化が必須である。特許文献1のような複合酸化物の電子デバイスの高集積化には、複合酸化物の精密な微細加工が必要である。しかしながら、複合酸化物は、金属材料やシリコンと比較して硬くて脆いため、一般に難加工性である。それ故に、複合酸化物のサブミクロンサイズ以下への微細加工はこれまでに実現していなかった。
【0005】
本発明はこうした状況に鑑みてなされたものであり、複合酸化物のサブミクロンサイズ以下への微細加工が可能な技術を提供することにある。
【課題を解決するための手段】
【0006】
本発明のある態様の複合酸化物パターンの形成方法は、
基板上に水素シルセスキオキサン(HSQ)を含むレジスト膜を形成する第1工程と、
エネルギー線によってレジスト膜を露光する第2工程と、
レジスト膜を現像してレジストマスクを形成する第3工程と、
レジストマスク上に複合酸化物の薄膜を蒸着させる第4工程と、
レジストマスクを除去する第5工程と、を備える。
【発明の効果】
【0007】
本発明によれば、複合酸化物のサブミクロンサイズ以下への微細加工が可能な技術を提供できる。
【図面の簡単な説明】
【0008】

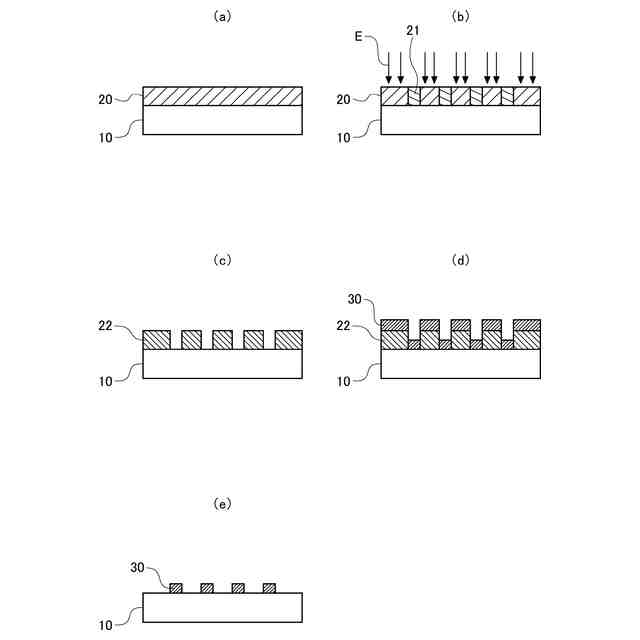

図1(a)~図1(e)は、本発明の一実施形態に係る複合酸化物パターンの形成方法を説明するための図である。

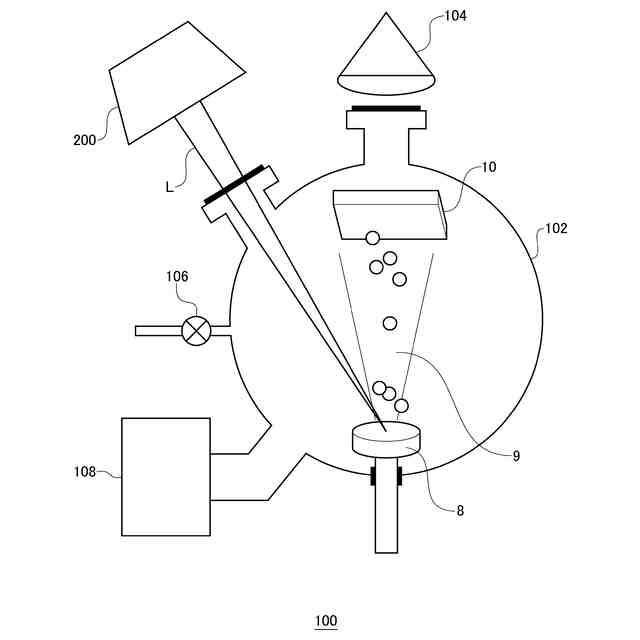

パルスレーザー堆積(PLD)装置による薄膜の成長工程を示す模式図である。
HSQマスクの走査型電子顕微鏡(SEM)像である。
BiFe
0.9
Co
0.1
O
3
(BFCO)の原子間力顕微鏡(AFM)像である。
図5(a)~図5(i)は、BFCOナノドットの電圧印加による分極スイッチングの観察結果を示す図である。

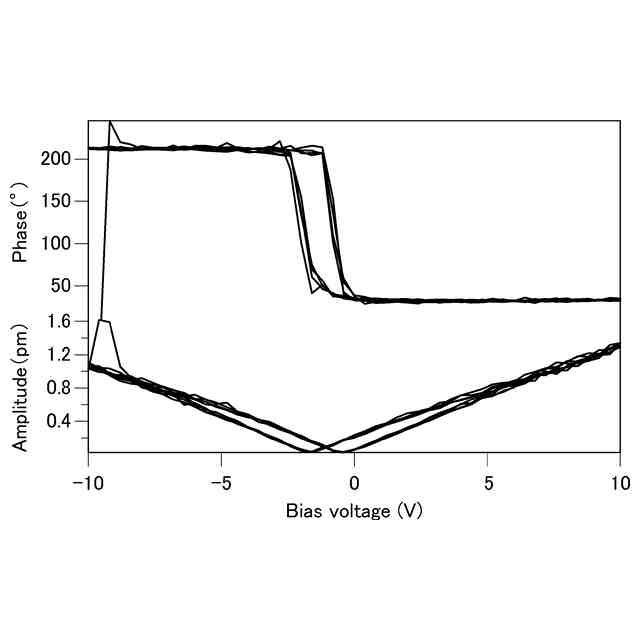

PFMによるBFCO単一ナノドットの強誘電性の観測結果を示す図である。
図7(a)、図7(b)は、MFMによるBFCO単一ナノドットの強誘電性の観測結果を示す図である。
リフトオフ後のLa
0.6
Sr
0.4
MnO
3
(LSMO)ナノドットのSEM像である。
LSMOナノドットのAFM形状像である。
図10(a)、図10(b)は、LSMOナノドットの強磁性ドメインの観察結果を示す図である。
リフトオフ後のBaTiO
3
(BTO)ナノドットのSEM像である。
BTOナノドットのAFM形状像である。
PFMによるBTO単一ナノドットの強誘電性の観測結果を示す図である。
【発明を実施するための形態】
【0009】
以下、図面を参照しながら、本発明を実施するための形態について詳細に説明する。なお、図面の説明において同一の要素には同一の符号を付し、重複する説明を適宜省略する。また、以下に述べる構成は例示であり、本発明の範囲を何ら限定するものではない。
【0010】
図1(a)~図1(e)を参照しながら、本発明の一実施形態に係る複合酸化物パターンの形成方法を説明する。
(【0011】以降は省略されています)
