公開番号2025140228
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039458
出願日2024-03-13
発明の名称バラン回路
出願人国立大学法人東京科学大学
代理人弁理士法人エピファニー特許事務所
主分類H01P 5/10 20060101AFI20250919BHJP(基本的電気素子)
要約【課題】回路面積を抑制しやすいバラン回路を提供することを目的としている。
【解決手段】前記伝送線路は、非環状に構成され、前記第1端子及び前記第2端子のうちの一方は、前記バラン回路の入力部として機能し、前記第1端子及び前記第2端子のうちの他方は、前記バラン回路の出力部として機能し、各前記第2端子は、前記伝送線路に接続され、且つ、前記2×n本の第2端子は、前記伝送線路の延伸方向において、予め定められた間隔をあけて並ぶように配置され、且つ、前記2×n本の第2端子には、前記伝送線路の前記延伸方向の中央寄りに位置する一対の中央端子が含まれ、前記第1端子は、前記一対の中央端子の間に配置されている、バラン回路が提供される。
【選択図】図1

特許請求の範囲【請求項１】
電力分配及び電力結合のうちの少なくとも一方を行うバラン回路であって、
伝送線路と、第１端子と、２×ｎ（ｎは２以上の整数）本の第２端子と、を備え、
前記伝送線路は、非環状に構成され、
前記第１端子及び前記第２端子のうちの一方は、前記バラン回路の入力部として機能し、前記第１端子及び前記第２端子のうちの他方は、前記バラン回路の出力部として機能し、
各前記第２端子は、前記伝送線路に接続され、且つ、前記２×ｎ本の第２端子は、前記伝送線路の延伸方向において、予め定められた間隔をあけて並ぶように配置され、且つ、前記２×ｎ本の第２端子には、前記伝送線路の前記延伸方向の中央寄りに位置する一対の中央端子が含まれ、
前記第１端子は、前記一対の中央端子の間に配置されている、バラン回路。
続きを表示（約 740 文字）【請求項２】
請求項１に記載のバラン回路であって、
前記伝送線路は、前記入力部に伝送される伝送信号の波長λに基づく全長を有し、
前記全長は、０．８×λ×ｍ（ｍは３以上の奇数）以上、１．２×λ×ｍ以下である、バラン回路。
【請求項３】
請求項１又は請求項２に記載のバラン回路であって、
前記第１端子は、前記一対の中央端子のうちの一方の前記中央端子に対して、前記延伸方向において、前記入力部に伝送される伝送信号の波長λに基づく間隔をあけて配置され、
前記間隔は、０．８×λ／４以上、１．２×λ／４以下である、バラン回路。
【請求項４】
請求項３に記載のバラン回路であって、
２本の前記第１端子を備え、
一方の前記第１端子は、前記一方の前記中央端子に対して前記間隔をあけて配置され、
他方の前記第１端子は、他方の前記中央端子に対して前記間隔をあけて配置されている、バラン回路。
【請求項５】
請求項１又は請求項２に記載のバラン回路であって、
前記２×ｎ（ｎは２以上の整数）本の前記第２端子の長さが同じである、バラン回路。
【請求項６】
請求項１又は請求項２に記載のバラン回路であって、
前記伝送線路は、一方の端部から他方の端部にかけて直線状に延びている、バラン回路。
【請求項７】
請求項１又は請求項２に記載のバラン回路であって、
前記伝送線路を境界として一方側の領域を第１領域とし、他方側を第２領域としたとき、
前記第１端子は、前記第１領域に配置され、前記第２端子は、前記第２領域に配置されている、バラン回路。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バラン回路に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
ミリ波やマイクロ波を用いる携帯端末やIoT端末や基地局等において、平衡回路と不平衡回路の接続点におけるノイズ発生を防ぐため、バラン回路（平衡-不平衡変換器）が用いられる場合がある（例えば、特許文献１参照）。特許文献１のバラン回路は、環状構造を有しており、ラットレースバラン回路とも呼ばれる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－９８５１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
環状構造を有するバラン回路（ラットレースバラン回路）は、環状構造の内側部分が回路におけるデッドスペースとなってしまい、回路面積が増大してしまう懸念がある。
【０００５】
本発明は、回路面積を抑制しやすいバラン回路を提供することを目的としている。
【課題を解決するための手段】
【０００６】
本発明によれば、電力分配及び電力結合のうちの少なくとも一方を行うバラン回路であって、伝送線路と、第１端子と、２×ｎ（ｎは２以上の整数）本の第２端子と、を備え、前記伝送線路は、非環状に構成され、前記第１端子及び前記第２端子のうちの一方は、前記バラン回路の入力部として機能し、前記第１端子及び前記第２端子のうちの他方は、前記バラン回路の出力部として機能し、各前記第２端子は、前記伝送線路に接続され、且つ、前記２×ｎ本の第２端子は、前記伝送線路の延伸方向において、予め定められた間隔をあけて並ぶように配置され、且つ、前記２×ｎ本の第２端子には、前記伝送線路の前記延伸方向の中央寄りに位置する一対の中央端子が含まれ、前記第１端子は、前記一対の中央端子の間に配置されている、バラン回路が提供される。
【０００７】
本発明によれば、伝送線路が、非環状に構成されており、従来のラットレースバラン回路の環状構造の内側部分のようなデッドスペースが形成されることを回避しやすくなっており、回路面積を抑制しやすくなっている。
【図面の簡単な説明】
【０００８】

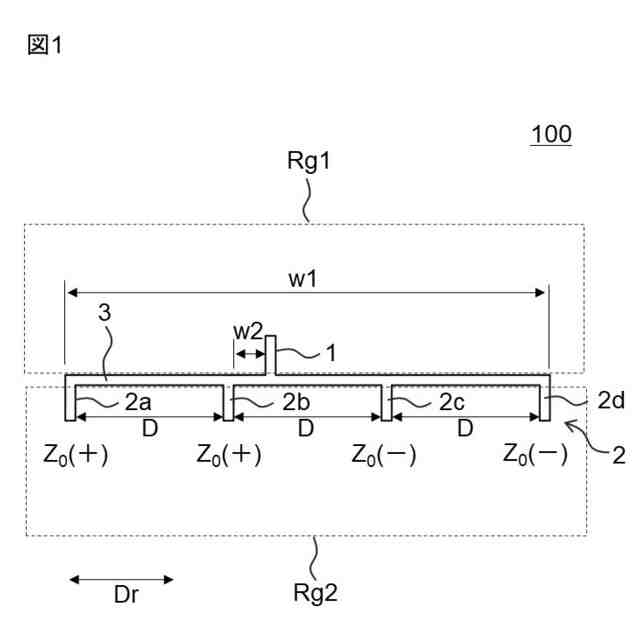

図１は、実施形態に係るバラン回路１００の回路構成の一例を示ししている。

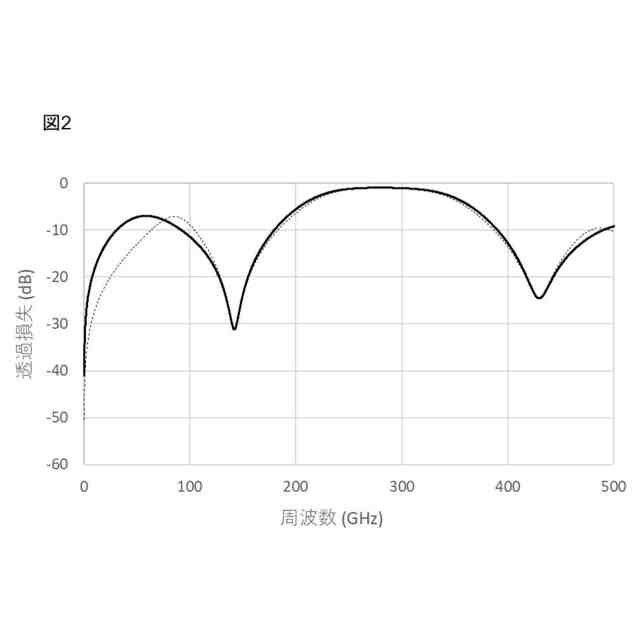

図２は、従来のラットレースバラン回路の透過損失及び実施形態に係るバラン回路１００の透過損失の比較評価結果を示すグラフである。

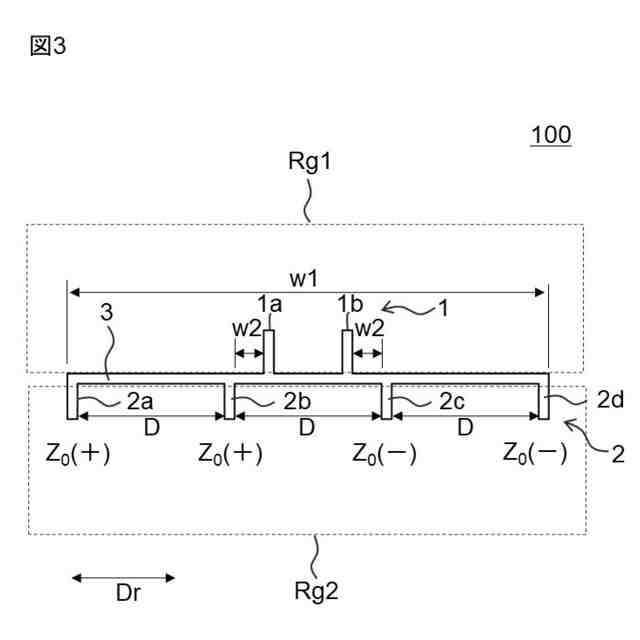

図３は、変形例に係るバラン回路１００の回路構成の一例を示している。
【発明を実施するための形態】
【０００９】
以下、図面を用いて本発明の実施形態について説明する。以下に示す実施形態中で示した各種特徴事項は、互いに組み合わせ可能である。また、各特徴事項について独立して発明が成立する。
【００１０】
１．実施形態の構成の説明
実施形態に係るバラン回路１００は、電力分配及び電力結合のうちの少なくとも一方を行うことが可能に構成されている。なお、後述するように、バラン回路１００は、電力分配及び電力結合の両方が可能である。バラン回路１００は、例えば、変調送信機等の通信装置の回路に適用することができる。
（【００１１】以降は省略されています）
