公開番号2025127972
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024025008
出願日2024-02-21
発明の名称電波吸収体
出願人国立大学法人東京科学大学
代理人弁理士法人エピファニー特許事務所
主分類H05K 9/00 20060101AFI20250826BHJP(他に分類されない電気技術)
要約【課題】広範囲の周波数の電波を吸収することができる電波吸収体を提供することを目的としている。
【解決手段】積層体を有する電波吸収体であって、前記積層体は、第1誘電体層と、第1抵抗層と、第2誘電体層と、第2抵抗層と、第3誘電体層と、反射層を有し、これらの層が電波入射側からこの順番で配置され、前記第1抵抗層は、周期性構造を有し、前記周期性構造は、予め定められた範囲の周波数の電波が通過するように、前記第1抵抗層の面内において周期性を有するように形成されている、電波吸収体が提供される。
【選択図】図1

特許請求の範囲【請求項１】
積層体を有する電波吸収体であって、
前記積層体は、第１誘電体層と、第１抵抗層と、第２誘電体層と、第２抵抗層と、第３誘電体層と、反射層を有し、これらの層が電波入射側からこの順番で配置され、
前記第１抵抗層は、周期性構造を有し、
前記周期性構造は、予め定められた範囲の周波数の電波が通過するように、前記第１抵抗層の面内において周期性を有するように形成されている、電波吸収体。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の電波吸収体であって、
前記電波吸収体の電波の吸収特性は、電波の吸収率が５０（ＧＨｚ）～３００（ＧＨｚ）の周波数範囲において複数の吸収ピークを有する特性となっている、電波吸収体。
【請求項３】
請求項２に記載の電波吸収体であって、
前記複数の吸収ピークは、前記吸収率が９０％以上のピークである、電波吸収体。
【請求項４】
請求項１に記載の電波吸収体であって、
前記電波吸収体の電波の吸収特性は、電波の吸収率が８０％以上の値となる周波数範囲が、５０（ＧＨｚ）～３００（ＧＨｚ）の周波数範囲において６０％以上を占める特性である、電波吸収体。
【請求項５】
請求項１～請求項４の何れか１つに記載の電波吸収体であって、
前記第１抵抗層の抵抗値は、２０Ω／ｓｑ以上、２００Ω／ｓｑ以下である、電波吸収体。
【請求項６】
請求項１～請求項４の何れか１つに記載の電波吸収体であって、
前記第２抵抗層は、前記第２抵抗層の外縁よりも内側の領域全体が前記第２抵抗層の構成素材で埋められているシート状構造で構成されている、電波吸収体。
【請求項７】
請求項１～請求項４の何れか１つに記載の電波吸収体であって、
前記周期性構造は、前記第１抵抗層の面内において周期性を有するように配列された複数の抵抗素子部、又は、前記第１抵抗層の全域に延び、周期性を有する網状構造で構成される、電波吸収体。
【請求項８】
請求項７に記載の電波吸収体であって、
前記周期性構造が、前記第１抵抗層の面内において周期性を有するように配列された前記複数の抵抗素子部で構成される場合において、
前記抵抗素子部の平面視形状の大きさは、縦幅及び横幅が、０．４ｍｍ以上、１．０ｍｍ以下である、電波吸収体。
【請求項９】
請求項７に記載の電波吸収体であって、
前記第１抵抗層が、前記第１抵抗層の面内において周期性を有するように配列された前記複数の抵抗素子部で構成される場合において、
隣接する一対の前記抵抗素子部の間の距離は、０．１５ｍｍ以上、０．４５ｍｍ以下である、電波吸収体。
【請求項１０】
請求項１～請求項４の何れか１つに記載の電波吸収体であって、
前記積層体は、全体として可撓性を有するシート状に形成されている、電波吸収体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電波吸収体に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えば、電気回路等から外部へと放出される漏洩電波や、不所望に反射した電波の影響を回避するために、電波を吸収する電波吸収体が用いられている。近年は、携帯電話等の移動体通信や無線ＬＡＮ、料金自動収受システム（ＥＴＣ）などで、数ギガヘルツ（ＧＨｚ）の周波数帯域を持つセンチメートル波、さらには、３０ギガヘルツから１００ギガヘルツの周波数を有するミリ波帯、ミリ波帯域を超えた高い周波数帯域の電波として１００ＧＨｚ以上の帯域の周波数を有する電波を利用する技術の研究も進んでいる。
【０００３】
ここで、特許文献１には、不要な電波の反射を抑えて吸収する電波吸収体が提案されている。特許文献１の電波吸収体において、誘電体層の電波入射側の表面には抵抗層が設けられ、反対側の裏面には電波を反射する反射層が設けられている。この電波吸収体は、抵抗層で反射する電波と、反射層で反射する電波とを干渉させて打ち消し合わせることで、電波を吸収する電波干渉型の電波吸収体である。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１３３３１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の電波吸収体における電波の吸収特性は、ピーク周波数の近傍において急峻な特性となっており、当該周波数を外れると吸収特性が大幅に低減してしまう懸念がある。
【０００６】
本発明は、広範囲の周波数の電波を吸収することができる電波吸収体を提供することを目的としている。
【課題を解決するための手段】
【０００７】
本発明によれば、積層体を有する電波吸収体であって、前記積層体は、第１誘電体層と、第１抵抗層と、第２誘電体層と、第２抵抗層と、第３誘電体層と、反射層を有し、これらの層が電波入射側からこの順番で配置され、前記第１抵抗層は、周期性構造を有し、前記周期性構造は、予め定められた範囲の周波数の電波が通過するように、前記第１抵抗層の面内において周期性を有するように形成されている、電波吸収体が提供される。
【０００８】
本発明によれば、第１誘電体層へ入射した電波のうち予め定められた範囲の周波数の電波は、第１抵抗層を通過し、第２抵抗層及び反射層で反射する。そして、第１誘電体層へ入射した電波のうち予め定められた範囲以外の周波数の電波は、第１抵抗層で反射する。第１抵抗層で反射した電波、第１電波とは周波数帯の異なる第２抵抗層で反射した電波、及び、第１電波とは周波数帯の異なる反射層で反射した電波による複合的作用により、広範囲の周波数の電波を吸収することができる。
【図面の簡単な説明】
【０００９】

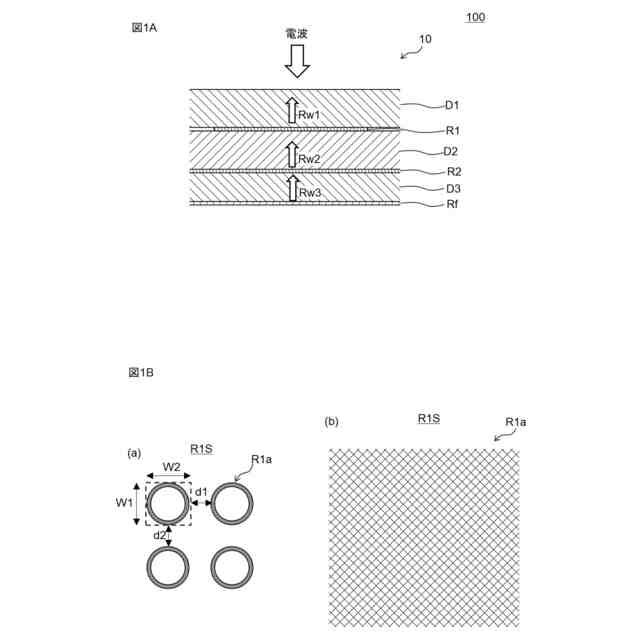

図１Ａは、実施形態にかかる電波吸収体１００の積層体１０を模式的に示す断面図である。図１Ｂは、（ａ）が第１抵抗層の面状構造の一例を示し、（ｂ）が（ａ）とは異なる第１抵抗層の面状構造の一例である。

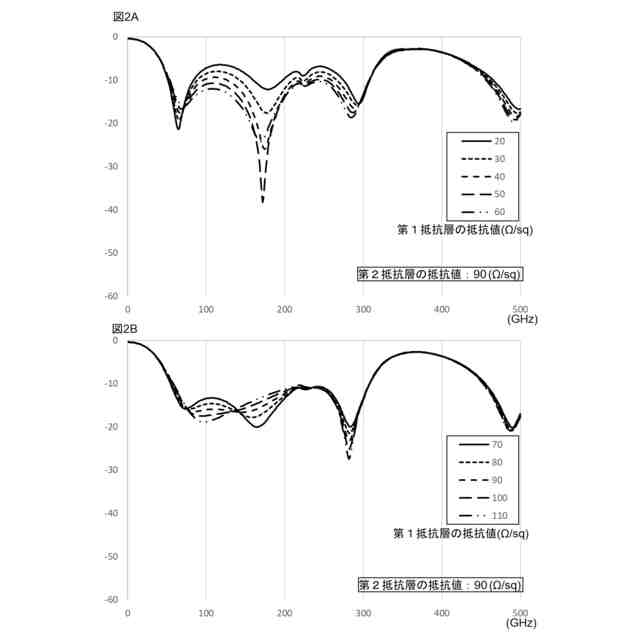

図２Ａは、第１抵抗層の抵抗値を２０Ω／ｓｑから６０Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。図２Ｂは、第１抵抗層の抵抗値を７０Ω／ｓｑから１１０Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。

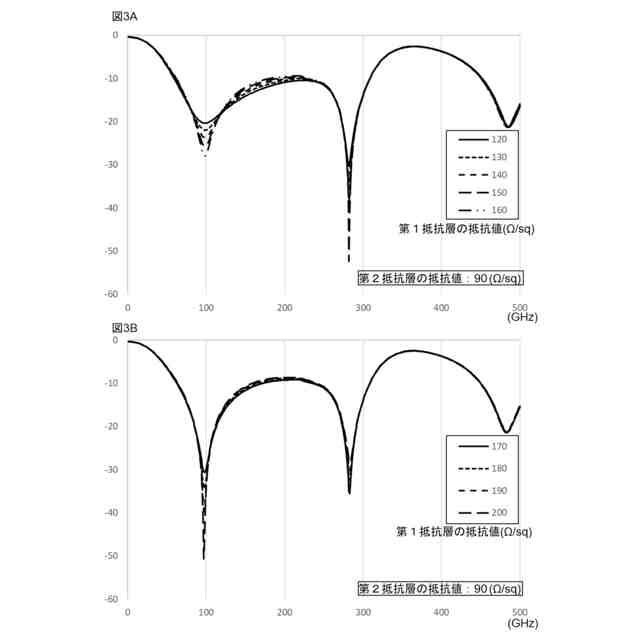

図３Ａは、第１抵抗層の抵抗値を１２０Ω／ｓｑから１６０Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。図３Ｂは、第１抵抗層の抵抗値を１７０Ω／ｓｑから２００Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。
図４Ａは、第２抵抗層の抵抗値を２０Ω／ｓｑから６０Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。図４Ｂは、第２抵抗層の抵抗値を７０Ω／ｓｑから１１０Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。
図５Ａは、第２抵抗層の抵抗値を１２０Ω／ｓｑから１６０Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。図５Ｂは、第２抵抗層の抵抗値を１７０Ω／ｓｑから２００Ω／ｓｑまで変化させたときの電波の吸収特性を示すグラフである。
【発明を実施するための形態】
【００１０】
以下、図面を用いて本発明の実施形態について説明する。以下に示す実施形態中で示した各種特徴事項は、互いに組み合わせ可能である。また、各特徴事項について独立して発明が成立する。
（【００１１】以降は省略されています）
