発明の名称蓄電装置、車両
出願人トヨタ自動車株式会社,トヨタバッテリー株式会社
代理人弁理士法人深見特許事務所
主分類H01M 50/211 20210101AFI20250827BHJP(基本的電気素子)
要約【課題】部品の寸法または数の増大を抑制しつつ、より製造しやすい蓄電装置および車両を提供する。

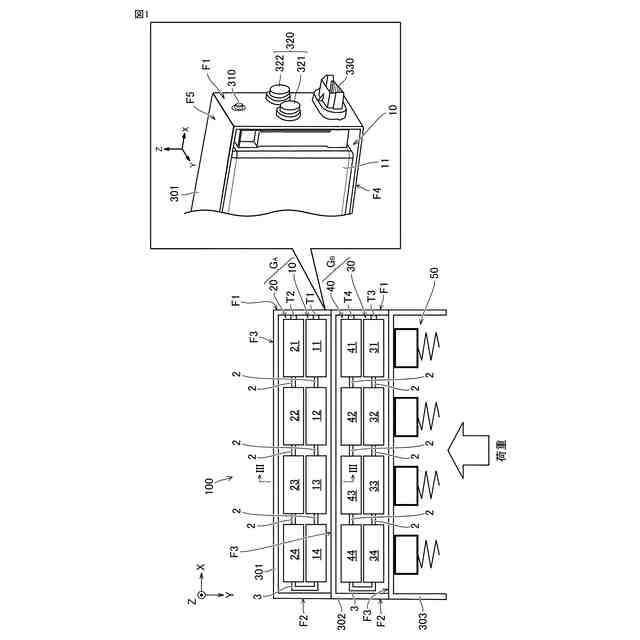

【解決手段】蓄電装置100が、第1セル群(セル群G_A)を収容する第1ケース(ケース301)と、第2セル群(セル群G_B)を収容する第2ケース(ケース302)とを備える。第1セル群および第2セル群の各々は、第1方向(X方向)に接続された複数の蓄電セル(蓄電セル11～14、蓄電セル21～24、蓄電セル31～34、蓄電セル41～44)を含む。第1ケースは、第1方向に直交する第2方向(Y方向)の一端に開口部を有する。第1ケースおよび第2ケースは、第1ケースの開口部を第2ケースが塞ぐように配置されている。
【選択図】図1
特許請求の範囲【請求項１】
蓄電装置であって、
前記蓄電装置は、
第１セル群を収容する第１ケースと、
第２セル群を収容する第２ケースと、
を備え、

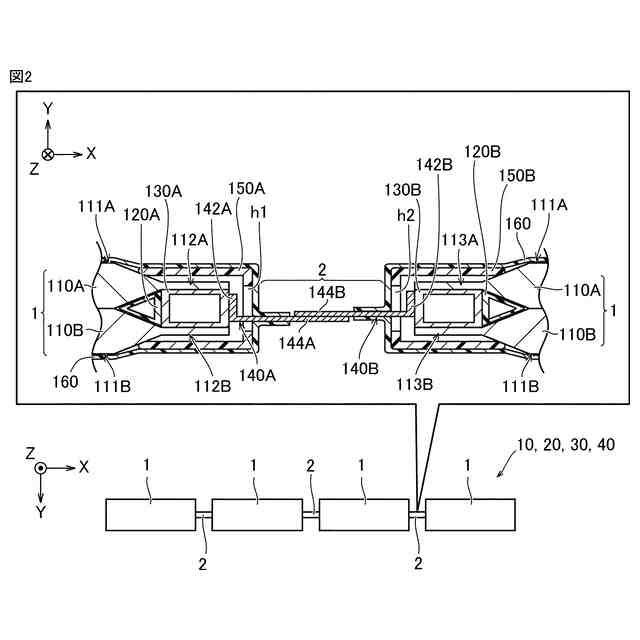

前記第１セル群および前記第２セル群の各々は、第１方向に接続された複数の蓄電セルを含み、
前記第１ケースは、前記第１方向に直交する第２方向の一端に開口部を有し、
前記第１ケースおよび前記第２ケースは、前記第１ケースの前記開口部を前記第２ケースが塞ぐように配置されている、蓄電装置。
続きを表示（約 560 文字）【請求項２】
前記第１ケースおよび前記第２ケースの各々は、前記第２方向の一端に開口部が形成された直方体形状を有し、
前記第１ケースおよび前記第２ケースの各々は、前記第１方向の両端に位置する第１面および第２面と、前記第１方向に延びる第３面、第４面、および第５面とを有し、
前記第３面は、前記第２方向において前記開口部の反対側に位置し、
前記第１ケースの前記開口部は、前記第１ケースの前記第１面および前記第２面の各々よりも大きい面積を有し、
前記第２ケースの前記第３面が前記第１ケースの前記開口部を塞いでいる、請求項１に記載の蓄電装置。
【請求項３】
前記第１ケースが前記第１セル群を収容した状態で密閉されるように、前記第１ケースと前記第２ケースとが接合されており、
前記蓄電装置は、前記第２ケースが前記第２セル群を収容した状態で密閉されるように前記第２ケースの前記開口部を塞ぐ蓋材をさらに備える、請求項２に記載の蓄電装置。
【請求項４】
前記第２ケースを前記第１ケースに押し付ける力を発生させる機構をさらに備える、請求項１～３のいずれか１項に記載の蓄電装置。
【請求項５】
請求項１～３のいずれか１項に記載の蓄電装置を備える、車両。

発明の詳細な説明【技術分野】
【０００１】
本開示は、複数の蓄電セルを備える蓄電装置および車両に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特表２０２３－５０２４５７号公報（特許文献１）には、長さＬが４００ｍｍ～２５００ｍｍであり、かつ、幅Ｈに対する長さＬの比率（Ｌ／Ｈ）が４～２１である直方体状の電池（蓄電装置）が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２３－５０２４５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載された蓄電装置では、直列に接続されて一列に並ぶ複数の電極体セット（蓄電セル）がケース（ハウジング）内に配置されている。こうした蓄電装置は、電気的に接続された複数の蓄電セルの集まり（セル群）を含む。
【０００５】

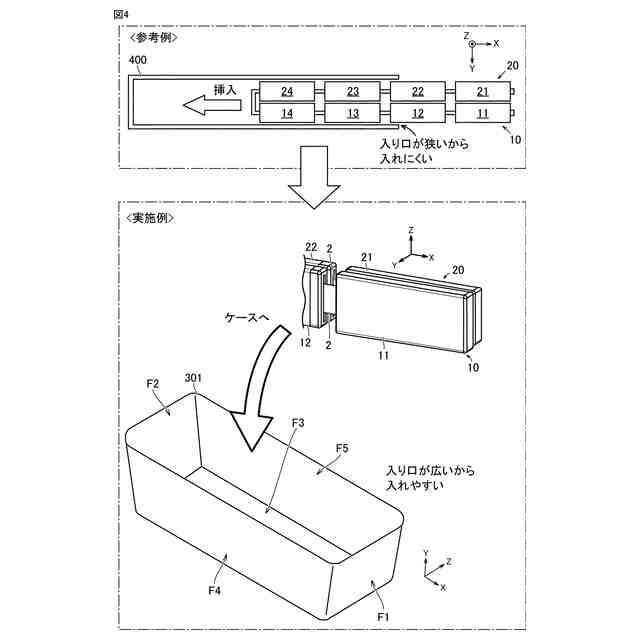

上記蓄電装置の製造においては、セル群をケースに入れることが求められる。例えば、ケースに設けられた開口部からセル群をケース内に入れた後、ケースの開口部を蓋材で塞ぎ、ケース本体と蓋材とを接合することが考えられる。しかし、ケースの開口部を小さくすると、セル群をケースに入れにくくなる。逆にケースの開口部を大きくすると、開口部を塞ぐために大きな蓋材（または、多くの蓋材）が必要になる。部品の寸法または数の増大は、蓄電装置の製造を難しくしたり、製造コストの上昇を招いたりすることがある。
【０００６】
本開示は、上記課題を解決するためになされたものであり、その目的は、部品の寸法または数の増大を抑制しつつ、より製造しやすい蓄電装置および車両を提供することである。
【課題を解決するための手段】
【０００７】
本開示の一形態に従うと、以下に示す蓄電装置が提供される。
【０００８】

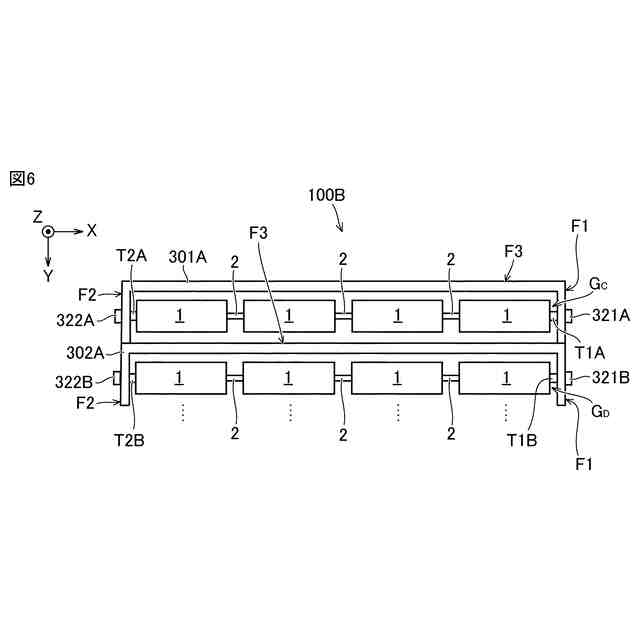

（第１項）当該蓄電装置は、第１セル群を収容する第１ケースと、第２セル群を収容する第２ケースとを備える。第１セル群および第２セル群の各々は、第１方向に接続された複数の蓄電セルを含む。第１ケースは、第１方向に直交する第２方向の一端に開口部を有する。第１ケースおよび第２ケースは、第１ケースの開口部を第２ケースが塞ぐように配置されている。
【０００９】
上記構成では、第１セル群を収容する第１ケースの開口部を、別のセル群（第２セル群）を収容する第２ケースで塞ぐため、第１ケースの開口部を塞ぐための蓋材を別途用意しなくてもよい。これにより、部品点数の増加が抑制される。第２ケースの少なくとも１つの面は、第２セル群を収容可能な程度に大きく形成される。このため、第１セル群が通過しやすい大きさの開口部を第１ケースに形成した場合でも、第１ケースの開口部を第２ケースによって塞ぐことができる。上記構成によれば、セル群をケースに入れやすい蓄電装置、すなわち製造しやすい蓄電装置を提供することが可能になる。
【００１０】

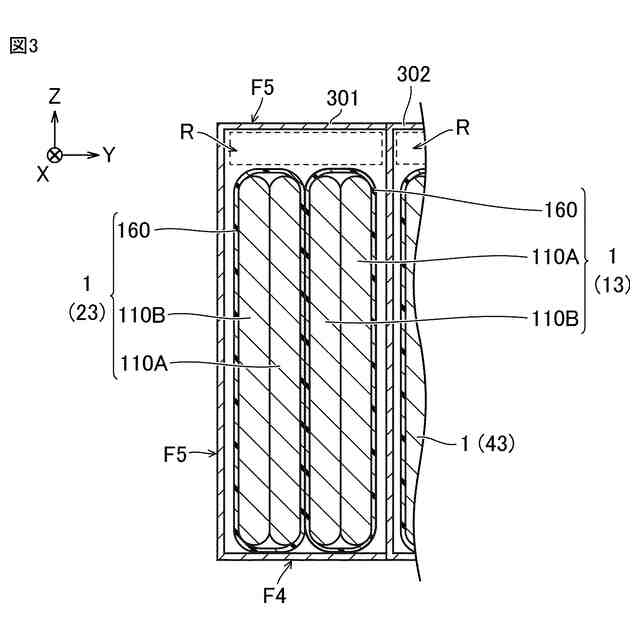

（第２項）第１項に記載の蓄電装置において、第１ケースおよび第２ケースの各々は、第２方向の一端に開口部が形成された直方体形状を有する。第１ケースおよび第２ケースの各々は、第１方向の両端に位置する第１面および第２面と、第１方向に延びる第３面、第４面、および第５面とを有する。第３面は、第２方向において開口部の反対側に位置する。第１ケースの開口部は、第１ケースの第１面および第２面の各々よりも大きい面積を有する。第２ケースの第３面が第１ケースの開口部を塞いでいる。
（【００１１】以降は省略されています）
