公開番号2025122908
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018651
出願日2024-02-09
発明の名称電池
出願人トヨタ自動車株式会社
代理人個人,個人,個人,個人,個人,個人,個人
主分類H01M 50/533 20210101AFI20250815BHJP(基本的電気素子)
要約【課題】端子及び集電部まわりの構造効率を向上させつつ、端子と集電部との接続性を向上させることが可能な電池を開示する。
【解決手段】本開示の電池は、電極積層体と集電部と端子とを有する。前記集電部は、前記電極積層体から突出する。前記端子は、前記集電部との接触面を有する。前記接触面は、曲面を含む。前記曲面は、前記集電部側とは反対側に膨らんでいる。
【選択図】図2
特許請求の範囲【請求項１】
電池であって、電極積層体と集電部と端子とを有し、
前記集電部が、前記電極積層体から突出し、
前記端子が、前記集電部との接触面を有し、
前記接触面が、曲面を含み、
前記曲面が、前記集電部側とは反対側に膨らんでいる、
電池。
続きを表示（約 830 文字）【請求項２】
請求項１に記載の電池であって、
前記電極積層体及び集電部が、外装体に収容され、
前記端子が、前記外装体の内部において前記接触面を有し、
前記端子が、前記外装体の外部に面する露出面を有する、
電池。
【請求項３】
請求項１に記載の電池であって、
前記端子が、基部と突出部とを有し、
前記基部が、第１面と、前記第１面とは反対側の第２面とを有し、
前記突出部が、前記基部から前記電極積層体側に突出し、
前記突出部が、第１突出部と第２突出部とを有し、
前記第１突出部が、前記第２突出部側に面する第３面と、前記第３面とは反対側の第４面とを有し、
前記第２突出部が、前記第１突出部側に面する第５面と、前記第５面とは反対側の第６面とを有し、
前記第１面、前記第３面及び前記第５面のうちの少なくとも１つが、前記接触面を有する、
電池。
【請求項４】
請求項３に記載の電池であって、
前記電極積層体及び集電部が、外装体に収容され、
前記第１面、前記第３面及び前記第５面が、前記外装体の内部に面し、
前記第２面が、前記外装体の外部に面し、
前記第４面及び前記第６面が、前記外装体と接着される、
電池。
【請求項５】
請求項３又は４に記載の電池であって、
前記基部の平面形状が、矩形であり、
前記突出部が、第３突出部と第４突出部とを有し、
前記矩形が、互いに対向する第１辺及び第２辺と、互いに対向する第３辺及び第４辺とを有し、
前記第１突出部が、前記第１辺から突出し、
前記第２突出部が、前記第２辺から突出し、
前記第３突出部が、前記第３辺から突出し、
前記第４突出部が、前記第４辺から突出する、
電池。

発明の詳細な説明【技術分野】
【０００１】
本願は電池を開示する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１には、電池において、集電部を介して電極積層体と蓋端子とを電気的に接続するとともに、当該蓋端子の外周に外装体を接着しつつ、当該外装体の内部に集電部及び電極積層体を収容する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０８４０６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の電池は、端子及び集電部まわりの構造効率を向上させつつ、端子と集電部との接続性を向上させることに関して、改善の余地がある。
【課題を解決するための手段】
【０００５】
本願は上記課題を解決するための手段として、以下の複数の態様を開示する。
＜態様１＞
電池であって、電極積層体と集電部と端子とを有し、
前記集電部が、前記電極積層体から突出し、
前記端子が、前記集電部との接触面を有し、
前記接触面が、曲面を含み、
前記曲面が、前記集電部側とは反対側に膨らんでいる、
電池。
＜態様２＞
態様１の電池であって、
前記電極積層体及び集電部が、外装体に収容され、
前記端子が、前記外装体の内部において前記接触面を有し、
前記端子が、前記外装体の外部に面する露出面を有する、
電池。
＜態様３＞
態様１又は２の電池であって、
前記端子が、基部と突出部とを有し、
前記基部が、第１面と、前記第１面とは反対側の第２面とを有し、
前記突出部が、前記基部から前記電極積層体側に突出し、
前記突出部が、第１突出部と第２突出部とを有し、
前記第１突出部が、前記第２突出部側に面する第３面と、前記第３面とは反対側の第４面とを有し、
前記第２突出部が、前記第１突出部側に面する第５面と、前記第５面とは反対側の第６面とを有し、
前記第１面、前記第３面及び前記第５面のうちの少なくとも１つが、前記接触面を有する、
電池。
＜態様４＞
態様３の電池であって、
前記電極積層体及び集電部が、外装体に収容され、
前記第１面、前記第３面及び前記第５面が、前記外装体の内部に面し、
前記第２面が、前記外装体の外部に面し、
前記第４面及び前記第６面が、前記外装体と接着される、
電池。
＜態様５＞
態様３又は４の電池であって、
前記基部の平面形状が、矩形であり、
前記突出部が、第３突出部と第４突出部とを有し、
前記矩形が、互いに対向する第１辺及び第２辺と、互いに対向する第３辺及び第４辺とを有し、
前記第１突出部が、前記第１辺から突出し、
前記第２突出部が、前記第２辺から突出し、
前記第３突出部が、前記第３辺から突出し、
前記第４突出部が、前記第４辺から突出する、
電池。
【発明の効果】
【０００６】
本開示の電池によれば、端子及び集電部まわりの構造効率が向上し易く（省スペース化され易く）、また、端子と集電部との接続性が向上し易い。
【図面の簡単な説明】
【０００７】

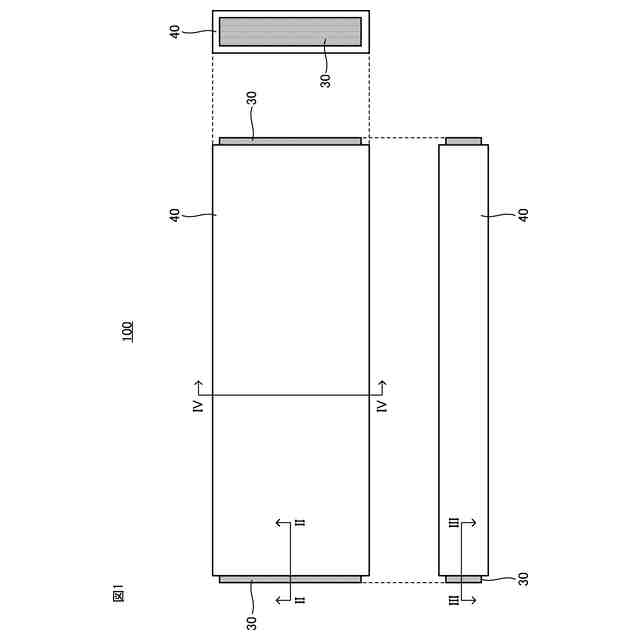

電池の外観構成の一例を概略的に示している。

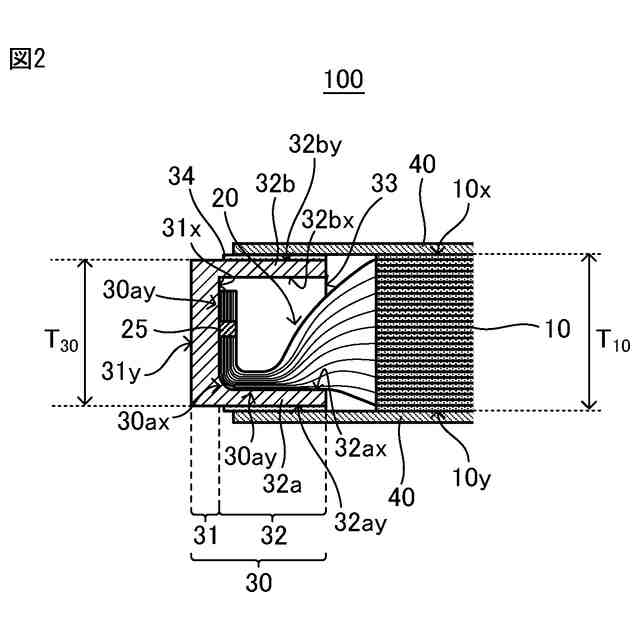

図１のＩＩ－ＩＩ矢視断面の構成の一例を概略的に示している。

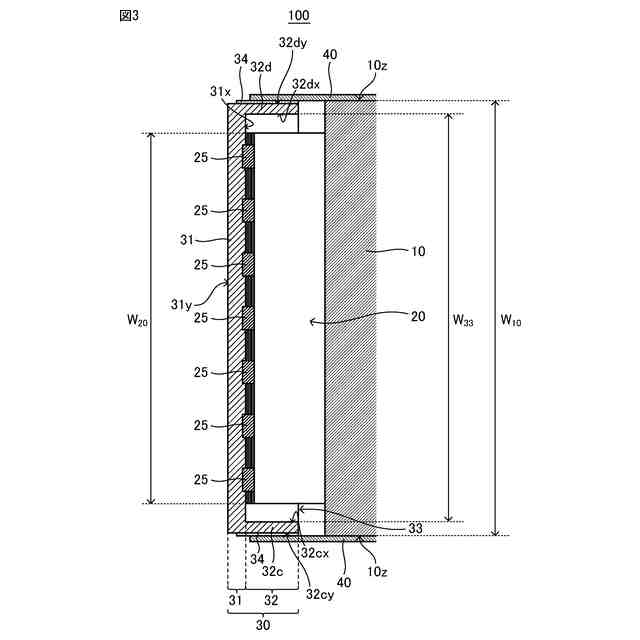

図１のＩＩＩ－ＩＩＩ矢視断面の構成の一例を概略的に示している。
図１のＩＶ－ＩＶ矢視断面の構成の一例を概略的に示している。

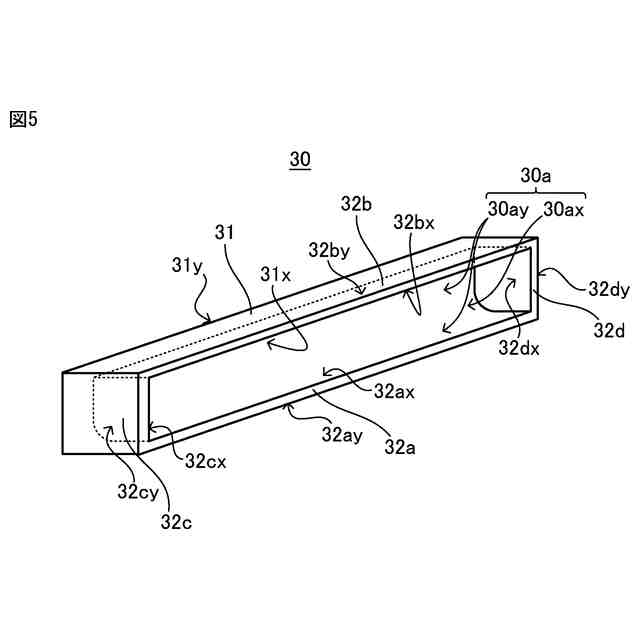

端子の外観形状の一例を概略的に示している。
端子の断面形状の一例を概略的に示している。
端子の断面形状の一例を概略的に示している。
端子の断面形状の一例を概略的に示している。

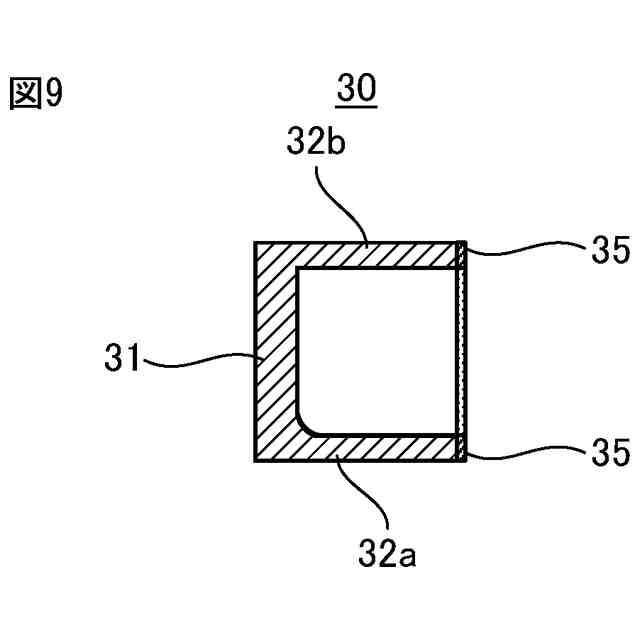

端子の断面形状の一例を概略的に示している。
端子と外装体との接着形態の一例を概略的に示している。集電部及び電極積層体については省略して示している。
従来の電池の課題について説明するための図である。
【発明を実施するための形態】
【０００８】
以下、本開示の電池及び電池の製造方法の一実施形態について説明するが、本開示の電池及び電池の製造方法は以下の実施形態に限定されるものではない。
【０００９】
１．従来の電池における課題
図１１に、従来の電池の断面構成の一例を示す。図１１に示されるように、従来の電池においては、電極積層体から突出した集電部を曲げることで、端子及び集電部まわりの構造効率を確保しつつ、集電部を端子へと接続していた。この場合、図１１に示されるように、集電部の曲げＲが小さくなり過ぎることによる集電部の劣化や、集電部が外装体に接触することによる外装体の劣化等が懸念される。また、従来の電池においては、端子と集電部との接触面積が小さく、端子と集電部との接続性についても改善の余地がある。
【００１０】
２．本開示の電池
上記の課題に鑑み、本願は、端子及び集電部まわりの構造効率を向上させつつ、端子と集電部との接続性を向上させることが可能な電池を開示する。図１～７に示されるように、一実施形態に係る電池１００は、電極積層体１０と集電部２０と端子３０とを有する。前記集電部２０は、前記電極積層体１０から突出する。図５及び６に示されるように、前記端子３０は、前記集電部２０との接触面３０ａを有する。前記接触面３０ａは、曲面３０ａｘを含む。前記曲面３０ａｘは、前記集電部２０側とは反対側に膨らんでいる。
（【００１１】以降は省略されています）
