特許ウォッチ

公開番号2025131077
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028592
出願日2024-02-28
発明の名称タグ読取システム
出願人株式会社デンソーウェーブ
代理人弁理士法人快友国際特許事務所
主分類G06K 7/10 20060101AFI20250902BHJP(計算;計数)
要約【課題】箱本体の外側に位置する無線タグを識別するための技術を提供する。
【解決手段】タグ読取システムは、箱本体と、前記箱本体の内側に固定されているとともに、無線タグを収容可能であり、電波を遮断するシールド部材で構成されている、開閉可能な収容部と、前記箱本体の内側に固定されているとともに、前記収容部が閉状態である場合において前記収容部の内側に位置しているアンテナと、前記アンテナが無線タグから受信した応答波を処理する処理部と、を備え、前記処理部は、前記収容部が前記閉状態である場合に前記アンテナが特定の無線タグから受信した応答波の強度が、前記収容部が開状態である場合に前記アンテナが前記特定の無線タグから受信した応答波の強度よりも弱い場合に、前記特定の無線タグが前記収容部の外側に位置していると判断する。

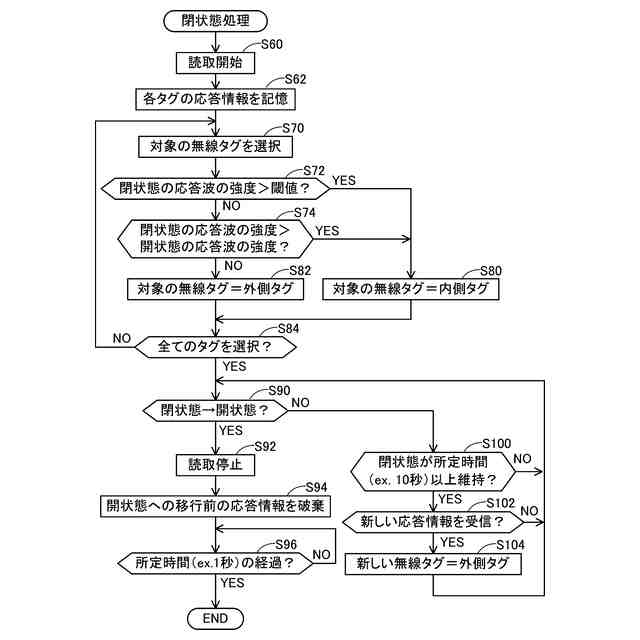

【選択図】図4
特許請求の範囲【請求項１】
タグ読取システムであって、

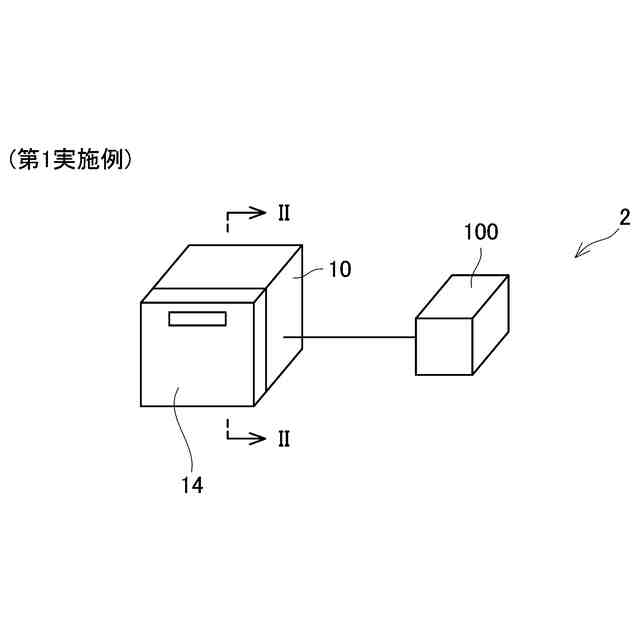

箱本体と、
前記箱本体の内側に固定されているとともに、無線タグを収容可能であり、電波を遮断するシールド部材で構成されている、開閉可能な収容部と、
前記箱本体の内側に固定されているとともに、前記収容部が閉状態である場合において前記収容部の内側に位置しているアンテナと、
前記収容部が前記閉状態である場合に前記アンテナが特定の無線タグから受信した応答波の強度が、前記収容部が開状態である場合に前記アンテナが前記特定の無線タグから受信した応答波の強度よりも弱い場合に、前記特定の無線タグが前記収容部の外側に位置していると判断する処理部と、
を備える
タグ読取システム。
続きを表示（約 1,900 文字）【請求項２】
前記処理部は、
前記収容部が前記閉状態である場合に前記アンテナが前記特定の無線タグから受信した応答波の強度が、前記収容部が前記開状態である場合に前記アンテナが前記特定の無線タグから受信した応答波の強度よりも強い場合に、前記特定の無線タグが前記収容部の内側に位置していると判断する、請求項１に記載のタグ読取システム。
【請求項３】
前記処理部は、
前記収容部が前記閉状態である場合に前記アンテナが前記特定の無線タグから受信した応答波の強度が、所定の閾値以上である場合に、前記収容部が前記開状態である場合に前記アンテナが前記特定の無線タグから受信した応答波の強度と比較することなく、記特定の無線タグが前記収容部の内側に位置していると判断する、請求項２に記載のタグ読取システム。
【請求項４】
前記収容部が前記閉状態である場合に前記アンテナが前記特定の無線タグから受信した応答波の強度が、前記所定の閾値未満である場合に、前記収容部が前記開状態である場合に前記アンテナが前記特定の無線タグから受信した応答波の強度と比較して、前記特定の無線タグが前記収容部の外側に位置しているのか否かを判断する、請求項３に記載のタグ読取システム。
【請求項５】

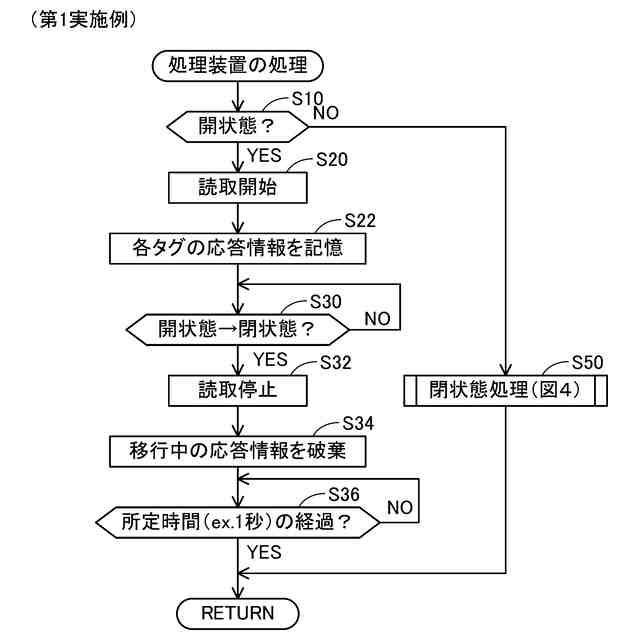

前記処理部は、前記収容部が前記開状態であることが検知される場合に、無線タグからの応答波を監視することを開始し、
前記特定の無線タグが前記収容部の外側に位置しているか否かの判断において、前記処理部は、前記開状態から前記閉状態への移行が完了した第１のタイミングと、前記第１のタイミングから第１の所定時間前の第２のタイミングと、の間で前記特定の無線タグから受信した前記応答波を利用しない、請求項１に記載のタグ読取システム。
【請求項６】
前記処理部は、前記収容部が前記開状態であることが検知される場合に、無線タグからの応答波を監視することを開始し、
前記特定の無線タグが前記収容部の外側に位置しているか否かの判断において、前記処理部は、前記特定の無線タグから複数回に亘って受信した応答波のうち、単位時間当たりの強度の変化が所定値以上である応答波を利用しない、請求項１に記載のタグ読取システム。
【請求項７】
前記処理部は、前記収容部が前記閉状態であることが検知される場合に、無線タグからの応答波を監視することを開始し、
前記処理部は、前記収容部が前記閉状態であることが検知されてから第２の所定時間が経過した後に、前記アンテナが新しい無線タグから応答波を受信する場合に、前記新しい無線タグが前記収容部の外側に位置していると判断する、請求項１に記載のタグ読取システム。
【請求項８】
タグ読取システムであって、
箱本体と、
前記箱本体の内側に固定されているとともに、無線タグを収容可能であり、電波を遮断するシールド部材で構成されている、開閉可能な収容部と、
前記箱本体の内側に固定されているとともに、前記収容部が閉状態である場合において前記収容部の内側に位置している第１のアンテナと、

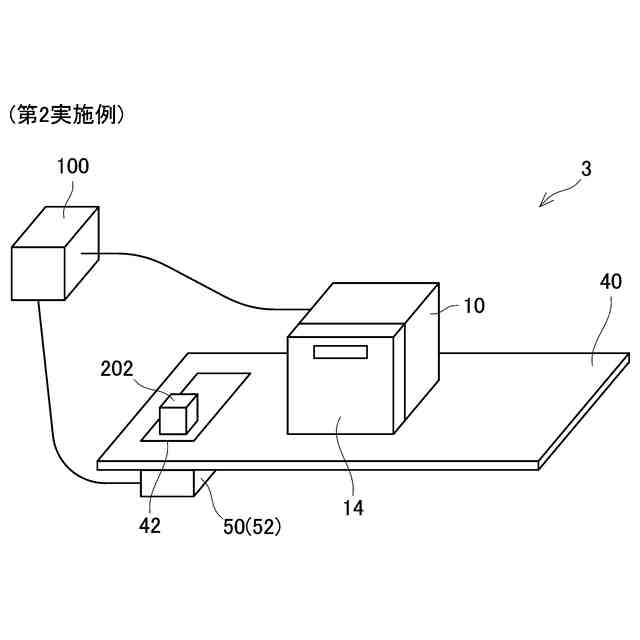

前記箱本体の外側に固定されている第２のアンテナと、
前記収容部が前記閉状態である場合に前記第１のアンテナ及び前記第２のアンテナの双方が特定の無線タグから応答波を受信する場合に、前記特定の無線タグは前記収容部の外側に位置していると判断する処理部と、
を備える、タグ読取システム。
【請求項９】
タグ読取システムであって、
箱本体と、
前記箱本体の内側に固定されているとともに、無線タグを収容可能であり、電波を遮断するシールド部材で構成されている、開閉可能な収容部と、
前記箱本体の内側に固定されているとともに、前記収容部が閉状態である場合において前記収容部の内側に位置している第１のアンテナと、
前記箱本体の外側に固定されている第２のアンテナと、

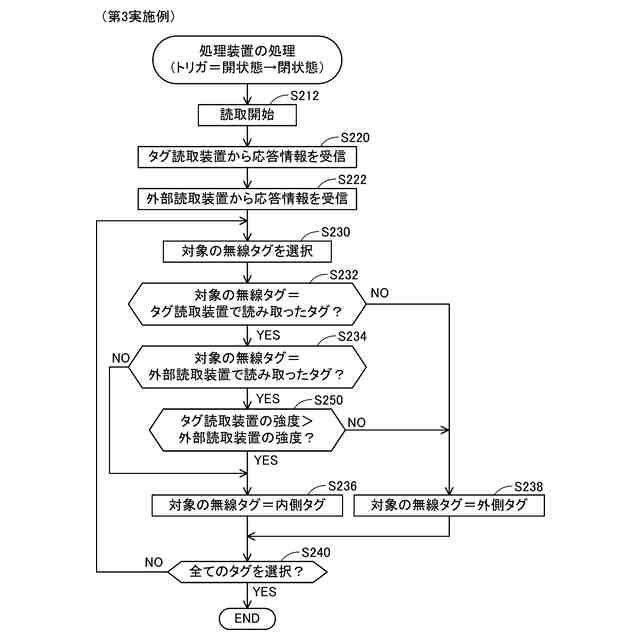

前記収容部が前記閉状態である場合に前記第２のアンテナが特定の無線タグから受信した応答波の強度が、前記収容部が前記閉状態である場合に前記第１のアンテナが前記特定の無線タグから受信した応答波の強度よりも強い場合に、前記特定の無線タグが前記収容部の外側に位置していると判断する処理部と、
を備えるタグ読取システム。
【請求項１０】
前記第２のアンテナの通信可能領域を表示する表示部をさらに備える、請求項８又は９に記載のタグ読取システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書で開示する技術は、無線タグから情報を読み取るタグ読取システムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、無線タグを収容可能であり、電波を遮断する材料で構成されている収容箱が開示されている。収容箱は、開閉可能であり、収容箱の内側には、電波発信機と受信アンテナが配置されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－２１６９２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
開閉可能な収容箱には、電波が漏洩する僅かな隙間が存在し得る。このため、収容箱を閉じた状態でも、アンテナが収容箱の外側に位置する無線タグからの応答波を受信する可能性がある。収容箱の外側に位置する無線タグと収容箱の内側に位置する無線タグを識別できない可能性がある。
【０００５】
本明細書では、箱本体の外側に位置する無線タグを識別するための技術を提供する。
【課題を解決するための手段】
【０００６】
本明細書で開示するタグ読取システムは、箱本体と、前記箱本体の内側に固定されているとともに、無線タグを収容可能であり、電波を遮断するシールド部材で構成されている、開閉可能な収容部と、前記箱本体の内側に固定されているとともに、前記収容部が閉状態である場合において前記収容部の内側に位置しているアンテナと、前記アンテナが無線タグから受信した応答波を処理する処理部と、を備え、前記処理部は、前記収容部が前記閉状態である場合に前記アンテナが特定の無線タグから受信した応答波の強度が、前記収容部が開状態である場合に前記アンテナが前記特定の無線タグから受信した応答波の強度よりも弱い場合に、前記特定の無線タグが前記収容部の外側に位置していると判断する。
【０００７】
閉状態では、開状態よりも電波が漏洩する隙間が小さい。このため、特定の無線タグが箱本体の外側に位置している場合に、閉状態における特定の無線タグの応答波の強度は、開状態における特定の無線タグの応答波の強度よりも弱い。上記の構成によれば、収容部の開閉の前後における特定の無線タグの応答波の強度を比較することにより、特定の無線タグが収容部の外側に位置しているのか否かを判断することができる。
【０００８】
前記処理部は、前記収容部が前記閉状態である場合に前記アンテナが前記特定の無線タグから受信した応答波の強度が、前記収容部が前記開状態である場合に前記アンテナが前記特定の無線タグから受信した応答波の強度よりも強い場合に、前記特定の無線タグが前記収容部の内側に位置していると判断してもよい。
【０００９】
特定の無線タグが箱本体の内側に位置している場合、閉状態における特定の無線タグの応答波の強度は、開状態における特定の無線タグの応答波の強度よりも強い。上記の構成によれば、収容部の開閉の前後における特定の無線タグの応答波の強度を比較することにより、特定の無線タグが収容部の内側に位置しているのか否かを判断することができる。
【００１０】
前記処理部は、前記収容部が前記閉状態である場合に前記アンテナが前記特定の無線タグから受信した応答波の強度が、所定の閾値以上である場合に、前記収容部が前記開状態である場合に前記アンテナが前記特定の無線タグから受信した応答波の強度と比較することなく、記特定の無線タグが前記収容部の内側に位置していると判断してもよい。
（【００１１】以降は省略されています）
