公開番号2025132124
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029484
出願日2024-02-29
発明の名称固相接合装置
出願人株式会社ダイヘン
代理人弁理士法人深見特許事務所
主分類B23K 20/00 20060101AFI20250903BHJP(工作機械;他に分類されない金属加工)
要約【課題】電極の交換コストを抑制する。
【解決手段】
固相接合装置1は、Z1軸方向に第1ワークW10を押圧するための第1加圧軸11と、Z2軸方向に第2ワークW20を押圧するための第2加圧軸12と、Z1軸方向にレーザ光Lを照射する光源13とを備える。制御装置30は、第1加圧軸11に第1ワークW10を押圧させかつ第2加圧軸12に第2ワークW20を押圧させる処理と、第1ワークW10にレーザ光Lを照射させる処理とを実行することにより、第1ワークW10および第2ワークW20を固相状態で接合させる。
【選択図】図1
特許請求の範囲【請求項１】
ワークに含まれる第１ワークおよび第２ワークを固相状態で接合させるための固相接合装置であって、
第１方向に前記第１ワークを押圧するための第１加圧軸と、
前記第１方向とは反対側の第２方向に前記第２ワークを押圧するための第２加圧軸と、
前記第１方向にレーザ光を前記第１ワークに照射する光源と、
前記第１加圧軸と前記光源を制御する制御装置とを備え、
前記制御装置は、前記第１加圧軸に前記第１ワークを押圧させかつ前記第２加圧軸に前記第２ワークを押圧させる処理と、前記第１ワークに前記レーザ光を照射させる処理とを実行することにより、前記第１ワークおよび前記第２ワークを固相状態で接合させる、固相接合装置。
続きを表示（約 1,000 文字）【請求項２】
前記制御装置は、
前記第１ワークに前記レーザ光を照射させる第１制御と、
前記第１ワークに前記第１制御よりも多い照射量の前記レーザ光を照射させる第２制御とを実行する、請求項１に記載の固相接合装置。
【請求項３】
前記制御装置は、ユーザの設定に応じて、前記第１制御および前記第２制御のいずれかを実行する、請求項２に記載の固相接合装置。
【請求項４】
前記固相接合装置は、前記ワークの属性に応じて、前記第１制御および前記第２制御のいずれかを実行する、請求項２に記載の固相接合装置。
【請求項５】
前記固相接合装置は、ユーザからの前記ワークの属性の入力を受付ける入力装置をさらに備える、請求項４に記載の固相接合装置。
【請求項６】
前記第１制御における前記レーザ光の出力値と前記第２制御における前記レーザ光の出力値とは同一であり、
前記第２制御における前記レーザ光の照射時間は、前記第１制御における前記レーザ光の照射時間よりも長い、請求項２～請求項５のいずれか１項に記載の固相接合装置。
【請求項７】
前記制御装置は、
前記第１制御を実行する場合に、前記光源による前記レーザ光の照射を開始するとともに、前記第１加圧軸および前記第２加圧軸による押圧を開始し、
前記第２制御を実行する場合に、前記第１加圧軸および前記第２加圧軸による押圧の開始よりも前に前記レーザ光の照射を開始する、請求項６に記載の固相接合装置。
【請求項８】
ワークに含まれる第１ワークおよび第２ワークを固相状態で接合させるための固相接合装置の制御方法であって、
前記固相接合装置は、
第１方向に前記第１ワークを押圧するための第１加圧軸と、
前記第１方向とは反対側の第２方向に前記第２ワークを押圧するための第２加圧軸と、
前記第１方向にレーザ光を前記第１ワークに照射する光源と備え、
前記制御方法は、前記第１加圧軸に前記第１ワークを押圧させかつ前記第２加圧軸に前記第２ワークを押圧させながら、前記第１ワークに前記レーザ光を照射させることにより、前記第１ワークおよび前記第２ワークを固相状態で接合させることを備える、固相接合装置の制御方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、固相接合装置に関し、より特定的には第１ワークと第２ワークとを固相状態で接合する固相接合装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
たとえば、特開２０１１－３１２６６号公報（特許文献１）には、２枚の金属板を固相状態で接合する固相接合装置が開示されている。この固相接合装置は、電極と、該電極を金属板に対して加圧させる加圧機構と、該電極に電力を供給する電源とを備える。この固相接合装置は、電極を金属板に対して加圧させながら、電極が金属板に通電することにより、２枚の金属板を固相状態で接合する。以下では、この固相接合装置は、「通電式の固相接合装置」とも称される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－３１２６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の通電式の固相接合装置においては、電極を金属板に対して加圧させながら、電極が金属板に通電することにより、電極と金属板とにおいて抵抗発熱が発生する。したがって、固相接合装置が使用されるにつれて電極が消耗し、電極の交換コストが生じるという問題が生じ得る。
【０００５】
本開示の目的は、電極の交換コストを抑制するという技術を提供することである。
【課題を解決するための手段】
【０００６】
本開示の固相接合装置は、ワークに含まれる第１ワークおよび第２ワークを固相状態で接合させるための装置である。固相接合装置は、第１方向に第１ワークを押圧するための第１加圧軸と、第１方向とは反対側の第２方向に第２ワークを押圧するための第２加圧軸と、第１方向にレーザ光を第１ワークに照射する光源と、第１加圧軸と光源を制御する制御装置とを備える。制御装置は、第１加圧軸に第１ワークを押圧させかつ第２加圧軸に第２ワークを押圧させながら、第１ワークにレーザ光を照射させることにより、第１ワークおよび第２ワークを固相状態で接合させる。
【０００７】
本開示によれば、電極を用いずに固相接合を実現できることから、電極の交換コストが増大するという問題が発生することを抑制できる。
【図面の簡単な説明】
【０００８】
実施の形態１に係る固相接合装置を概略的に示す図である。

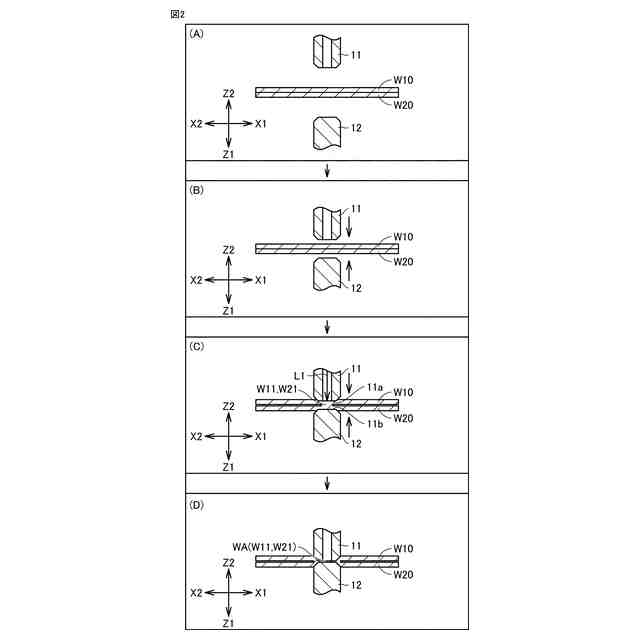

固相接合の主な工程を説明するための図である。

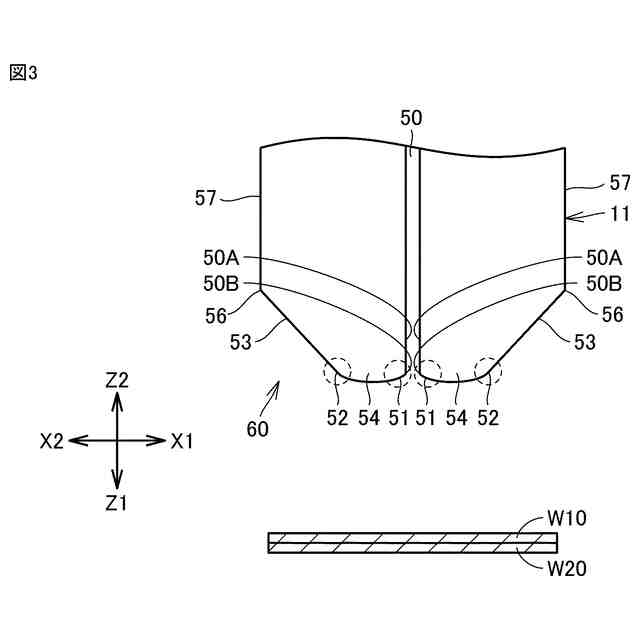

第１加圧軸の先端の形状の拡大図である。

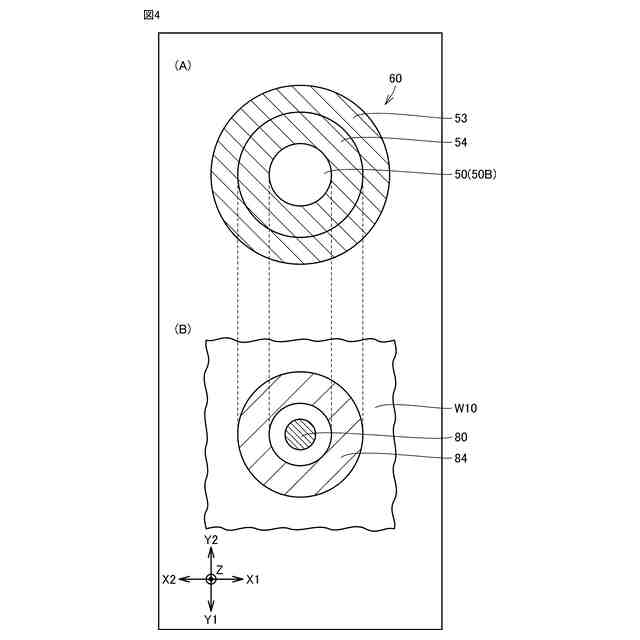

第１ワークにおける押圧領域と照射領域との関係を示す図である。

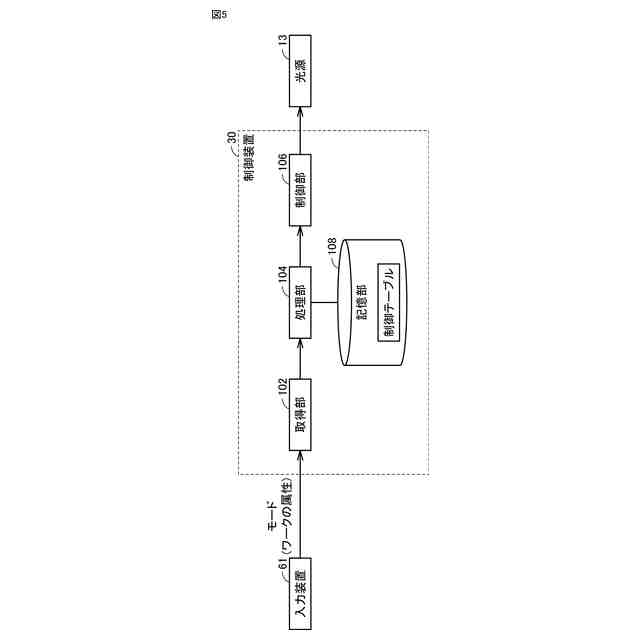

制御装置の機能ブロック図である。
制御テーブルの一例を示す図である。

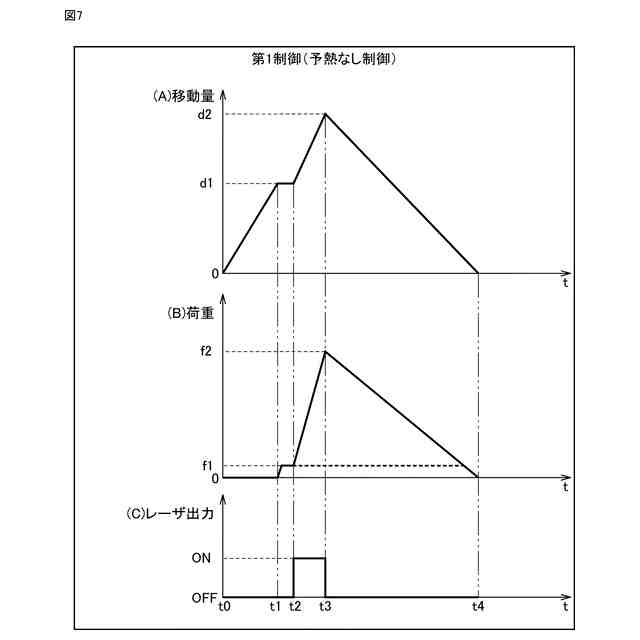

第１制御が実行される場合のタイミングチャートである。

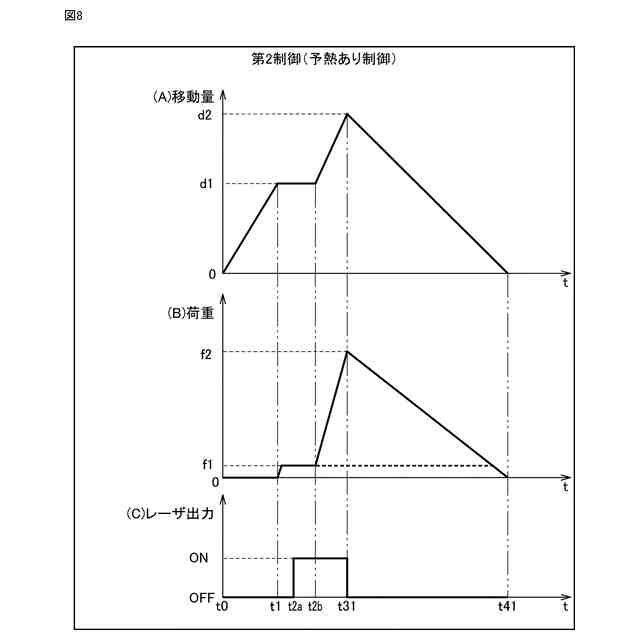

第２制御が実行される場合のタイミングチャートである。

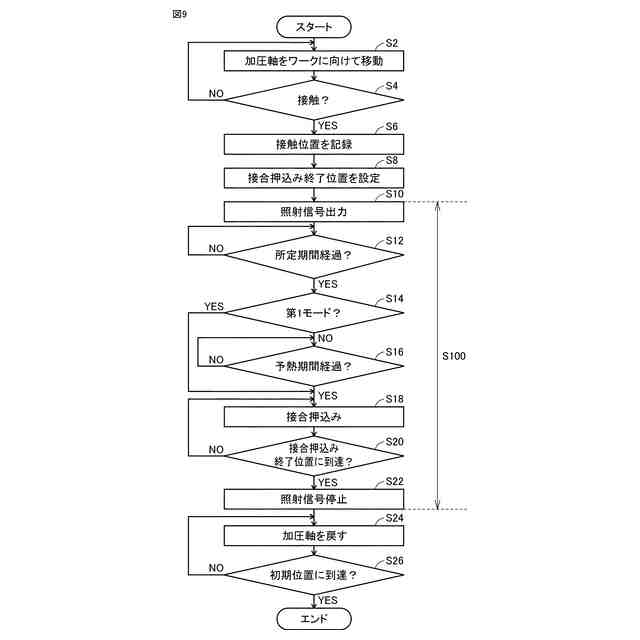

制御装置の主な処理の流れを示すフローチャートである。
他の固相接合機器の構成例を示す図である。
他の固相接合機器の構成例を示す図である。
他の固相接合機器の構成例を示す図である。
他の制御テーブルの一例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施の形態について、図面を参照しながら詳細に説明する。なお、図中同一又は相当部分には同一符号を付してその説明は繰り返さない。
【００１０】
＜実施の形態１＞
［固相接合装置の構成］

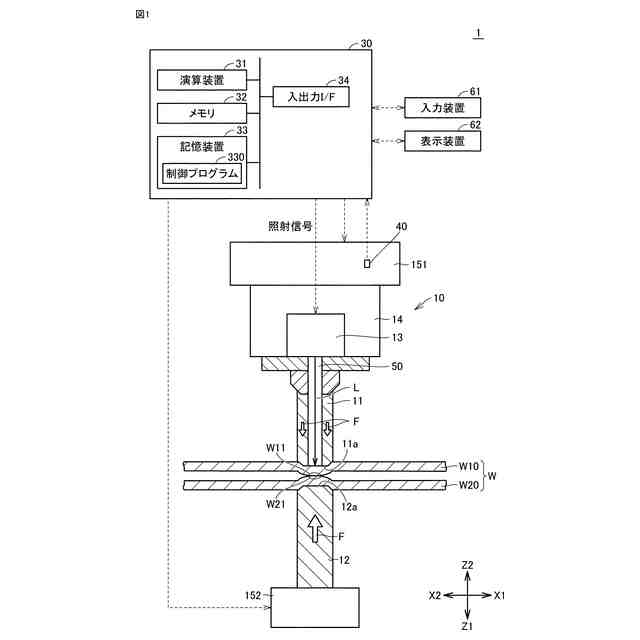

図１は、実施の形態１に係る固相接合装置１を概略的に示す図である。固相接合装置１は、互いに重ね合わされた複数のワークを固相状態で接合する。図１の例では、複数のワークは、第１ワークＷ１０、および第２ワークＷ２０を含む。図１では、第１ワークＷ１０および第２ワークＷ２０が接合される例が説明される。第１ワークＷ１０および第２ワークＷ２０は、まとめて、「ワークＷ」とも称される。ワークＷは、図示しない保持装置により保持される。
（【００１１】以降は省略されています）
