公開番号2025132495
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024030114
出願日2024-02-29
発明の名称ロボットの異常検出方法及び異常検出装置
出願人ニデックインスツルメンツ株式会社
代理人個人,個人
主分類B25J 19/06 20060101AFI20250903BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】ロボットにおいて、各軸のモータのトルク値と閾値である衝突検出リミット値とを単純に比較することによらずにそのロボットにおける衝突などの異常の発生を確実に検出する。

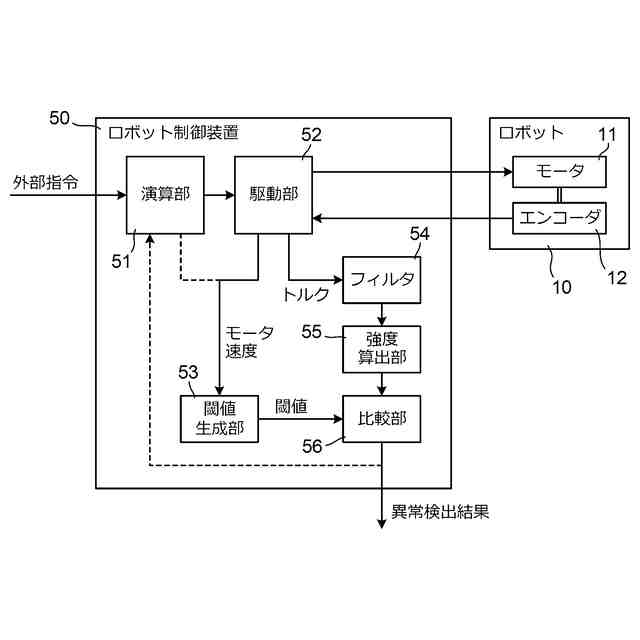

【解決手段】ロボット10における異常の発生を検出する異常検出装置は、モータ11の速度が低いほど小さくモータ11の速度が大きいほど大きくなるようにモータ11の速度に応じて規定される閾値を生成する閾値生成部53と、モータ11のトルク値から特定の周波数帯域に含まれる成分を抽出するフィルタ54と、フィルタ54によって抽出された成分の強度を算出する強度算出部55と、強度算出部55で算出された強度と閾値生成部53で生成された閾値とを比較し、強度が閾値を上回ったときに異常が発生したと判定する比較部56と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
各軸がモータによって駆動されるロボットにおける異常の発生を検出する異常検出方法であって、
前記モータの速度が低いほど小さく前記モータの速度が大きいほど大きくなるように前記モータの速度に応じて定められる閾値を定め、
前記モータのトルク値から特定の周波数帯域に含まれる成分を抽出し、抽出された前記成分の強度を算出し、前記強度が前記閾値を上回ったときに前記異常が発生したと判定する、異常検出方法。
続きを表示（約 1,000 文字）【請求項２】
速度ゼロから前記モータの最大速度までの範囲が複数の速度領域に区分され、前記速度領域ごとに前記閾値が単一の値として定められている、請求項１に記載の異常検出方法。
【請求項３】

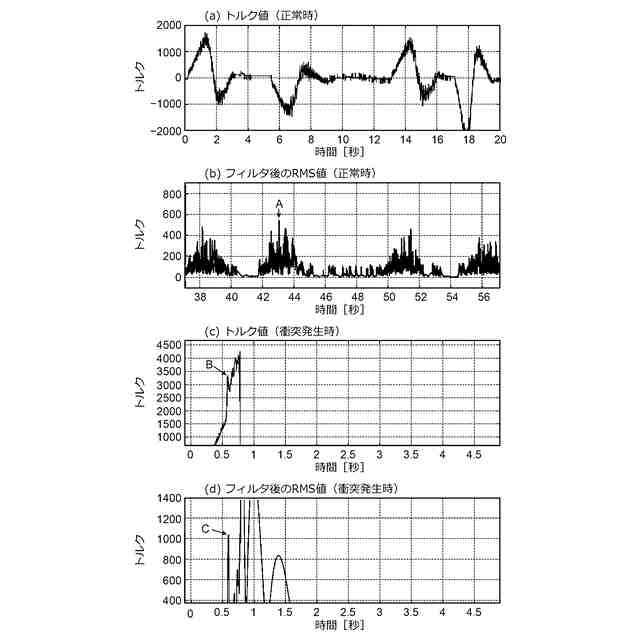

前記特定の周波数帯域は、衝突により前記ロボットに発生する振動の周波数を含む周波数帯域である、請求項１または２に記載の異常検出方法。
【請求項４】

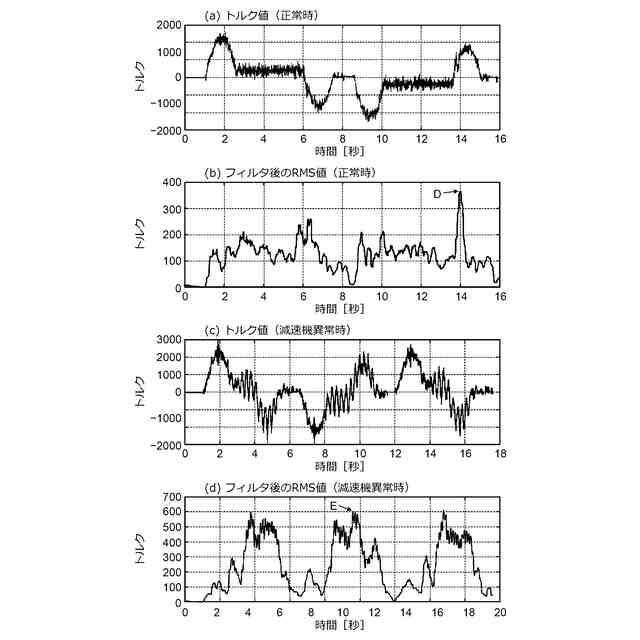

前記特定の周波数帯域は、前記ロボットに含まれる減速機の異常によって前記ロボットに発生する振動の周波数を含む周波数帯域である、請求項１または２に記載の異常検出方法。
【請求項５】
前記強度は、前記特定の周波数成分の二乗平均平方根値である、請求項１または２に記載の異常検出方法。
【請求項６】
前記ロボットは複数の軸を備えており、前記複数の軸の各々ごとに前記特定の周波数成分と前記閾値とが規定されて当該軸のトルク値に基づいて前記異常が発生したかを判定する、請求項１または２に記載の異常検出方法。
【請求項７】
各軸がモータによって駆動されるロボットにおける異常の発生を検出する異常検出装置であって、
前記モータの速度が低いほど小さく前記モータの速度が大きいほど大きくなるように前記モータの速度に応じて規定される閾値を生成する閾値生成部と、
前記モータのトルク値から特定の周波数帯域に含まれる成分を抽出するフィルタと、
前記フィルタによって抽出された前記成分の強度を算出する強度算出部と、
前記強度と前記閾値とを比較し、前記強度が前記閾値を上回ったときに前記異常が発生したと判定する比較部と、
を有する異常検出装置。
【請求項８】
速度ゼロから前記モータの最大速度までの範囲が複数の速度領域に区分され、前記閾値は前記速度領域ごとに単一の値として定められ、
前記閾値生成部は、前記速度領域ごとの前記閾値を格納したルックアップテーブルを備える、請求項７に記載の異常検出装置。
【請求項９】
前記特定の周波数帯域は、衝突により前記ロボットに発生する振動の周波数を含む周波数帯域である、請求項７または８に記載の異常検出装置。
【請求項１０】
前記特定の周波数帯域は、前記ロボットに含まれる減速機の異常によって前記ロボットに発生する振動の周波数を含む周波数帯域である、請求項７または８に記載の異常検出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ロボットにおける衝突など異常の発生を検出する方法及び装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】

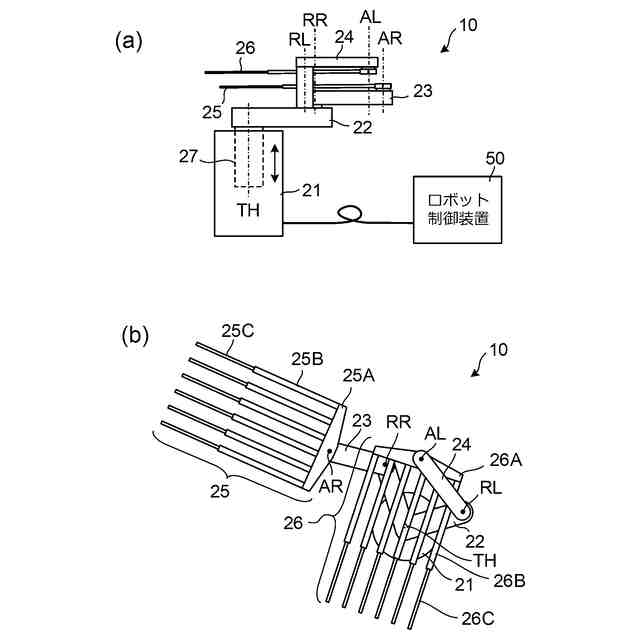

ワークの搬送などに用いられるロボットは、その動作中にそのアームなどが周囲の物体と干渉して衝突することがある。動作中に衝突が起きたときは、直ちにそれを検出してロボットの動作を緊急に停止させるなどの処理を行う必要がある。ロボットにおける衝突の検出には、そのアームやアーム先端のハンドなどに取り付けられた衝突センサを用いることができる。しかしながら衝突センサを設けることは、コストの上昇をもたらす。さらに、衝突センサの質量がロボットの動特性に悪影響を及ぼすことがあり、また、ロボットの構造によっては衝突センサへの配線を設けることが困難な場合もある。
【０００３】
衝突センサによらずに衝突を検出する方法として、ロボットの各軸のサーボモータにおけるトルクを監視する方法がある。衝突が起きてロボットの動きが阻害されると、対応する軸のサーボモータのトルクが急激に上昇するので、閾値との比較によりトルクの上昇を検出した場合、衝突が発生したと判断することができる。この方法では、外部からの指令に応じてロボットを正常に動作させているときであっても指令の内容によってはトルクが大きく上昇することがあるので、衝突が発生したと判定するための閾値すなわち衝突検出リミット値を適切に設定する必要がある。正常運転において発生し得るトルクよりも小さな衝突検出リミット値を設定すると、正常運転時において衝突の発生を誤検出することになる。一般にトルクはモータの速度が大きいほど大きくなるから、誤検出を防ぐためには、モータが最大速度で駆動されるときトルクよりも大きな値に衝突検出リミット値を設定する必要がある。しかしながら最大速度での駆動に必要なトルクよりも大きな値に衝突検出リミット値を設定したときは、モータの速度が小さいときに衝突の検出を的確に行うことができない、という課題を生ずる。低速であればモータのトルクも小さく、衝突や干渉があったときのトルクの上昇も小さい。したがって、最大速度に対応した衝突検出リミット値を使用したときは、程度の小さな衝突や干渉を検出できない恐れがある。あるいは、衝突や干渉がある程度進行してから初めてその衝突や干渉を検出する、すなわち検出にタイムラグが生ずるおそれがある。
【０００４】
最大速度に対応した衝突検出リミット値を用いることによる課題を解決する技術として特許文献１は、モータの速度が小さいほど小さくモータの速度が大きいほど大きくなるようにモータの速度に応じた衝突検出リミット値を定め、この衝突検出リミット値とモータのトルク値とを比較して、トルク値が衝突検出リミット値を上回ったときに衝突が発生したと判定する技術を開示している。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－１２２８０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に記載された方法は、モータの速度が小さいときに小さくなる衝突検出リミット値を用いて衝突を検出するものである。しかしながら、モータのトルク値は、正常な動作を行っているときであっても通常とは異なる挙動を示すことがあるから、ロボットに生じた衝突などの異常を検出したい場合には、トルク値と衝突検出リミット値との比較だけでは不十分となる可能性がある。特に低速域においては、正常動作中であってもトルク値が衝突検出リミット値を超えることが起こりやすい。例えば、ロボットの各軸の減速機に潤滑用のグリスを塗布した場合、塗布直後にはモータのトルク値がかえって上昇することがある。速度に応じた衝突検出リミット値を設定してモータのトルク値と衝突検出リミット値とを単純に比較するだけでは、衝突などの異常に関して低速域において誤検出が起こるおそれがある。
【０００７】
本発明の目的は、モータのトルク値と閾値である衝突検出リミット値とを単純に比較することによらずにロボットにおける衝突などの異常の発生を確実に検出することができる方法及び装置を提供することにある。
【課題を解決するための手段】
【０００８】
本発明の一態様の異常検出方法は、各軸がモータによって駆動されるロボットにおける異常の発生を検出する異常検出方法であって、モータの速度が低いほど小さくモータの速度が大きいほど大きくなるようにモータの速度に応じて閾値を定めることと、モータのトルク値から特定の周波数帯域に含まれる成分を抽出することと、抽出された成分の強度を算出することと、強度が閾値を上回ったときに異常が発生したと判定することと、を有する。
【０００９】
本発明の一態様の異常検出装置は、各軸がモータによって駆動されるロボットにおける異常の発生を検出する異常検出装置であって、モータの速度が低いほど小さくモータの速度が大きいほど大きくなるようにモータの速度に応じて閾値を生成する閾値生成手段と、モータのトルク値から特定の周波数帯域に含まれる成分を抽出するフィルタと、フィルタによって抽出された成分の強度を算出する強度算出手段と、強度と閾値とを比較し、強度が閾値を上回ったときに異常が発生したと判定する比較手段と、を有する。
【発明の効果】
【００１０】
本発明によれば、モータのトルク値と閾値である衝突検出リミット値とを単純に比較することによらずにロボットにおける衝突などの異常の発生を確実に検出することができるようになる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
