特許ウォッチ

公開番号2025104849
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023222987
出願日2023-12-28
発明の名称作業機
出願人工機ホールディングス株式会社
代理人個人
主分類B25F 5/02 20060101AFI20250703BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】作業性を向上する。

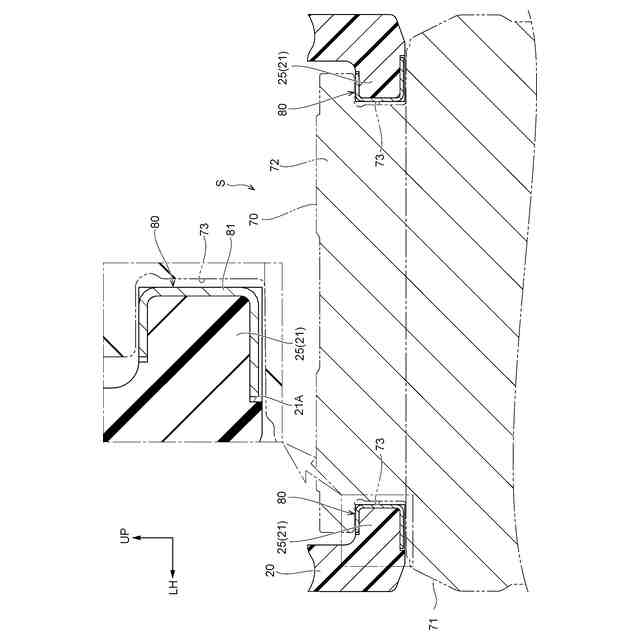

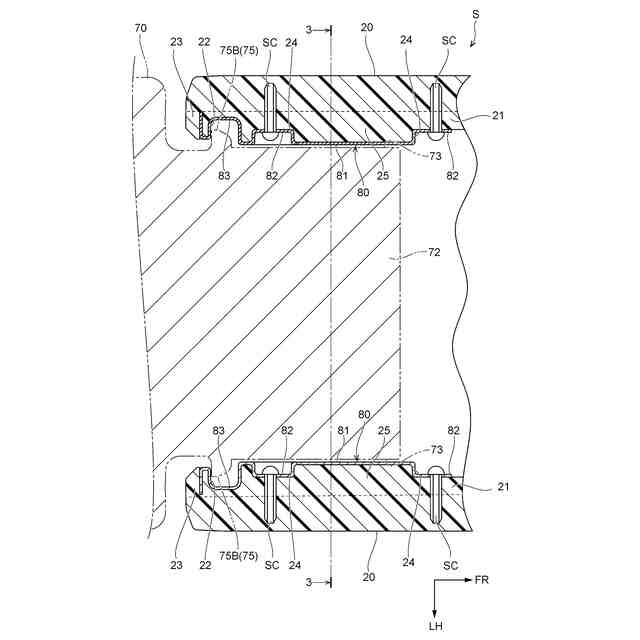

【解決手段】ハンマドリル10では、ガイドレール21が、バッテリパック70のレール溝73と係合するレール係合部25と、バッテリパック70のラッチ75と係合するラッチ係合凹部22と、を有している。ガイドレール21には、保護プレート80が設けられ、保護プレート80が、上下方向及び左右方向において、レール溝73とレール係合部25との間に介在し、前後方向において、ラッチ75とラッチ係合凹部22との間に介在している。すなわち、保護プレート80が、前後方向、左右方向、上下方向の全ての方向において、バッテリパック70の被取付部72と、バッテリ取付部20との間に介在している。これにより、レール係合部25及びラッチ係合凹部22の摩耗等を低減して、バッテリパック70の装着状態を良好に維持することができる。

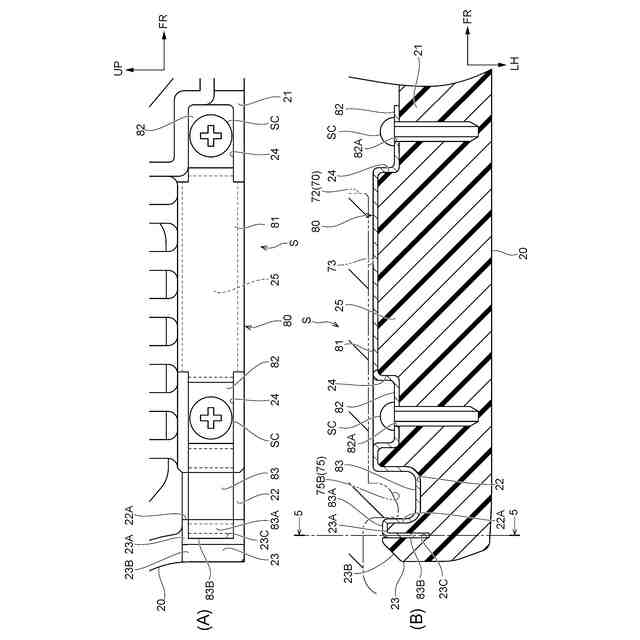

【選択図】図4
特許請求の範囲【請求項１】
モータと、
前記モータを収容するハウジングと、
前記モータの駆動力を受けて作動する作動部と、
前記モータへ電力を供給すると共に、被取付部を有するバッテリパックと、
前記ハウジングに設けられ、第１方向の一方側から取付けられる前記被取付部を保持するバッテリ取付部と、
を備え、
前記バッテリ取付部は、
前記被取付部と係合される係合部と、
前記係合部の表面を覆うと共に、前記係合部と前記被取付部との間に介在して前記係合部を保護する保護部材と、
を含んで構成されており、
前記保護部材が、前記第１方向、前記第１方向に直交する第２方向、前記第１方向及び前記第２方向に直交する第３方向、の全ての方向において、前記被取付部と前記係合部との間に介在している作業機。
続きを表示（約 1,500 文字）【請求項２】
前記保護部材が分割不能な単一部材で構成されている請求項１に記載の作業機。
【請求項３】
前記被取付部は、作業者によって操作されることで前記バッテリパックの内部へ引き込まれるラッチを有し、
前記係合部は、前記ラッチと前記第１方向に係合して前記バッテリパックの前記第１方向の一方側への移動を制限する第１係合部を有し、
前記保護部材は、前記第１係合部の表面を覆う第１プロテクト部を有しており、
前記第１プロテクト部が、前記第１方向において前記第１係合部と前記ラッチとの間に介在している請求項１に記載の作業機。
【請求項４】
前記バッテリ取付部は、前記被取付部の前記バッテリ取付部への装着時に前記ラッチが摺動する摺動部を有しており、前記摺動部は、前記第１係合部に対して前記第１方向の一方側に配置され、
前記第１プロテクト部は、前記摺動部を覆うカバー部を有している請求項３に記載の作業機。
【請求項５】
前記摺動部には、溝部が形成され、
前記第１プロテクト部には、前記溝部に差し込まれる差込片が設けられており、
前記差込片には、前記溝部の内周部に食い込んで前記差込片の前記溝部からの脱落を抑制する返し部が設けられている請求項４に記載の作業機。
【請求項６】
前記係合部は、前記被取付部と前記第２方向及び前記第３方向に係合する第２係合部を有しており、
前記保護部材は、前記第２係合部の表面を覆う第２プロテクト部を有しており、
前記第２プロテクト部が、前記第２方向及び前記第３方向において前記第２係合部と前記被取付部との間に介在している請求項５に記載の作業機。
【請求項７】
前記保護部材は、前記第１方向に延在された長尺状に形成され、
前記差込片が、前記保護部材の前記第１方向の一方側端部を構成し、
前記第２プロテクト部が、前記第１プロテクト部に対して前記第１方向の他方に位置しており、
前記保護部材の前記第１方向の他方側端部がネジによって前記バッテリ取付部に固定されている請求項６に記載の作業機。
【請求項８】
前記第１係合部及び前記第１プロテクト部は、前記ラッチを配置可能に凹状に形成されており、
前記第１プロテクト部がネジによって前記第１係合部に固定されている請求項７に記載の作業機。
【請求項９】
前記保護部材が金属製である請求項２に記載の作業機。
【請求項１０】
モータと、
前記モータを収容するハウジングと、
前記モータの駆動力を受けて作動する作動部と、
前記モータへ電力を供給すると共に、被取付部を有するバッテリパックと、
前記ハウジングに設けられ、第１方向の一方側から取付けられる前記被取付部を保持するバッテリ取付部と、
を備え、

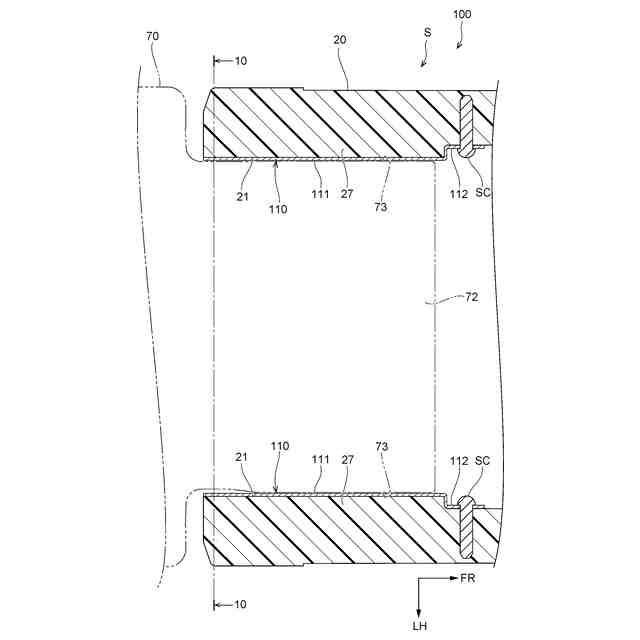

前記バッテリパックは、前記第１方向と直交する第２方向に離間して設けられる一対のバッテリ側レール部を備え、
前記バッテリ取付部は、
前記第２方向に離間して設けられる一対のハウジング側レール部と、
前記一対のハウジング側レールの各々の表面を覆うと共に、前記一対のハウジング側レール部と前記一対のバッテリ側レール部との間に介在して前記一対のハウジング側レール部を保護する保護部材と、
を含んで構成されており、
前記保護部材における前記一対のハウジング側レールをそれぞれ覆う一対のレール側プロテクト部が、互いに連結された単一部品として１枚の金属板によって成形されている作業機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、作業機に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】

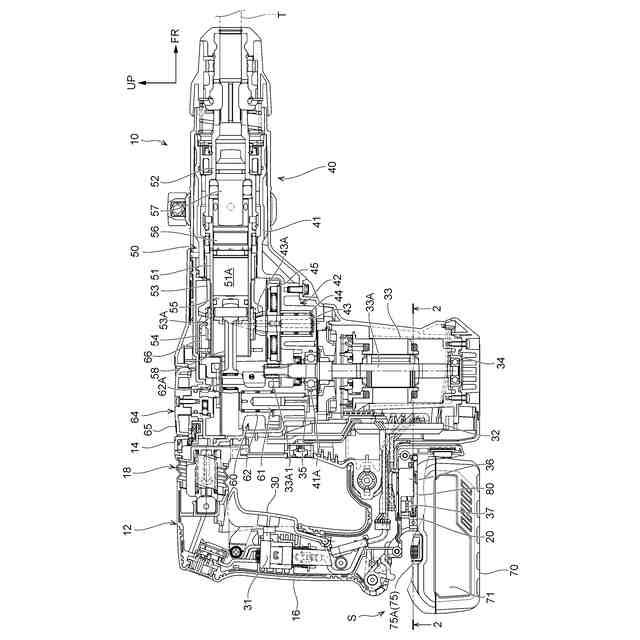

下記特許文献１に記載のハンマドリル（作業機）では、モータを収容するハウジングと、ハンドルと、ハンドルのバッテリ装着部に取付けられるバッテリパックと、を備えている。ハンドルは、回転軸を中心として、ハウジングに回転可能に接続され、この回転軸が、軸方向視でバッテリパックの配置領域内に位置している。これにより、バッテリパックのハンドルに対する振動を抑制することができる。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２２／０７０７６３号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記ハンマドリルでは、以下に示す点において改善の余地がある。すなわち、バッテリパックのバッテリ装着部への装着では、バッテリパックを前方側へ移動させ、バッテリ装着部のガイドレールをバッテリパックのガイド溝内に挿入して、ガイドレールとガイド溝とを係合させる。このため、例えば、ガイド溝に係合されるガイドレールは、使用時の振動等による原因に加えて、バッテリパックの着脱時における摺動等によっても、摩耗する可能性がある。そして、仮に、ガイドレールが摩耗すると、装着状態におけるバッテリパックのガタつきが大きくなる可能性がある。この場合には、ハンマドリルの作業性が低下する虞がある。
【０００５】
本発明は、上記事実を考慮して、作業性を向上することができる作業機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の１又はそれ以上の実施形態は、モータと、前記モータを収容するハウジングと、前記モータの駆動力を受けて作動する作動部と、前記モータへ電力を供給すると共に、被取付部を有するバッテリパックと、前記ハウジングに設けられ、第１方向の一方側から取付けられる前記被取付部を保持するバッテリ取付部と、を備え、前記バッテリ取付部は、前記被取付部と係合される係合部と、前記係合部の表面を覆うと共に、前記係合部と前記被取付部との間に介在して前記係合部を保護する保護部材と、を含んで構成されており、前記保護部材が、前記第１方向、前記第１方向に直交する第２方向、前記第１方向及び前記第２方向に直交する第３方向、の全ての方向において、前記被取付部と前記係合部との間に介在している作業機である。
【０００７】
本発明の１又はそれ以上の実施形態は、前記保護部材が分割不能な単一部材で構成されている作業機である。
【０００８】
本発明の１又はそれ以上の実施形態は、前記被取付部は、作業者によって操作されることで前記バッテリパックの内部へ引き込まれるラッチを有し、前記係合部は、前記ラッチと前記第１方向に係合して前記バッテリパックの前記第１方向の一方側への移動を制限する第１係合部を有し、前記保護部材は、前記第１係合部の表面を覆う第１プロテクト部を有しており、前記第１プロテクト部が、前記第１方向において前記第１係合部と前記ラッチとの間に介在している作業機である。
【０００９】
本発明の１又はそれ以上の実施形態は、前記バッテリ取付部は、前記被取付部の前記バッテリ取付部への装着時に前記ラッチが摺動する摺動部を有しており、前記摺動部は、前記第１係合部に対して前記第１方向の一方側に配置され、前記第１プロテクト部は、前記摺動部を覆うカバー部を有している作業機である。
【００１０】

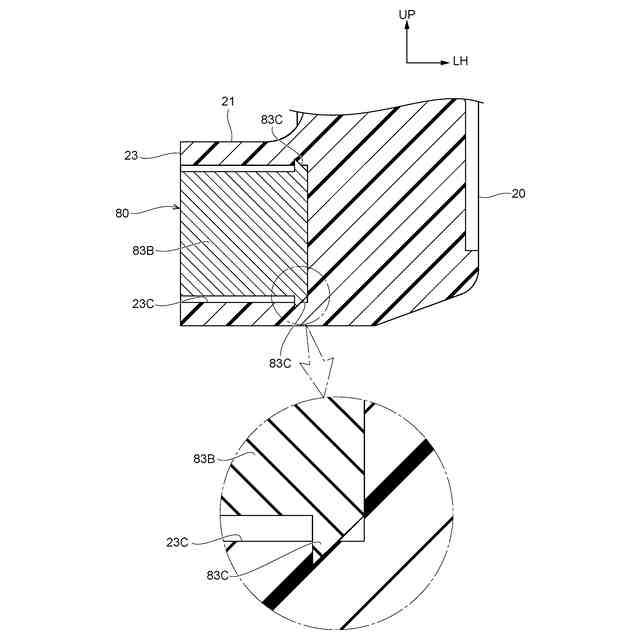

本発明の１又はそれ以上の実施形態は、前記摺動部には、溝部が形成され、前記第１プロテクト部には、前記溝部に差し込まれる差込片が設けられており、前記差込片には、前記溝部の内周部に食い込んで前記差込片の前記溝部からの脱落を抑制する返し部が設けられている作業機である。
（【００１１】以降は省略されています）
