公開番号2025132977
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024092961,2024087034
出願日2024-06-07,2024-05-29
発明の名称タッチセンサ、画像表示装置
出願人富士フイルム株式会社
代理人個人,個人
主分類G06F 3/041 20060101AFI20250903BHJP(計算;計数)
要約【課題】本発明は、画像表示装置に適用して黒白表示をした際に、黒表示と白表示とのコントラストに優れ、かつ、白表示の輝度低下を抑制する性能に優れるタッチセンサ、及び、上記タッチセンサを有する画像表示装置の提供を課題とする。
【解決手段】本発明のタッチセンサは、基材と、上記基材の少なくとも一方の表面側に配置された検知電極と、を含むタッチセンサであって、上記基材が可視光吸収材を含み、上記基材が、試験Xより算出される内部吸光度A₁が0.03以下であり、かつ、パラメータXが30m^-1以上である。
【選択図】図2
特許請求の範囲【請求項１】
基材と、
前記基材の少なくとも一方の表面側に配置された検知電極と、を含むタッチセンサであって、
前記基材が可視光吸収材を含み、
前記基材が、以下の試験Ｘより算出される内部吸光度Ａ
１
が０．０３以下であり、かつ、パラメータＸが３０ｍ
－１
以上である、タッチセンサ。
試験Ｘ：ＪＩＳＲ３１０６：２０１９に記載の方法で、支持白板の可視光反射率ρ
０
を得る。ＪＩＳＲ３１０６：２０１９に記載の方法で、前記支持白板と前記基材とを積層してなる積層体に対し、測定光を前記積層体の前記基材側に入射して、可視光反射率ρ
ｘ
を得る。前記可視光反射率ρ
０
及び前記可視光反射率ρ
ｘ
から以下の式（１）により前記基材の内部吸光度Ａ
１
を算出する。算出された内部吸光度Ａ
１
及び前記基材の厚みＤ
１
（ｍ）から以下の式（２）によりパラメータＸ（ｍ
－１
）を算出する。
式（１）Ａ
１
＝－ｌｏｇ
１０
｛（ρ
ｘ
／ρ
０
）
０．５
｝
式（２）Ｘ＝Ａ
１
／Ｄ
１
続きを表示（約 520 文字）【請求項２】
前記基材の厚みが１１０μｍ以下である、請求項１に記載のタッチセンサ。
【請求項３】
前記可視光吸収材が黒色顔料であり、
前記黒色顔料の含有量が、前記基材の全質量に対して１０～５００質量ｐｐｍである、請求項１に記載のタッチセンサ。
【請求項４】
前記基材の厚みが１１０μｍ以下であり、
前記可視光吸収材が黒色顔料であり、
前記黒色顔料の含有量が、前記基材の全質量に対して１０～５００質量ｐｐｍである、請求項１に記載のタッチセンサ。
【請求項５】
請求項１～４のいずれか１項に記載のタッチセンサを有する、タッチパネル。
【請求項６】
画像表示素子と、
請求項１～４のいずれか１項に記載のタッチセンサと、を有する、画像表示装置。
【請求項７】
粘着剤層を更に有し、
前記画像表示素子、前記粘着剤層及び前記タッチセンサがこの順に配置されている、請求項６に記載の画像表示装置。
【請求項８】
前記画像表示素子が有機エレクトロルミネッセンス表示素子である、請求項６に記載の画像表示装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、タッチ操作を検知するタッチセンサ及び画像表示装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、タブレット型コンピュータ及びスマートフォン等の携帯情報機器を始めとした各種の電子機器において、指又はスタイラスペンを画面に接触又は近接させる、いわゆるタッチ操作を検知するタッチセンサが用いられている。このようなタッチセンサは、通常、基材の表面に形成され、タッチ操作を検知する検知電極を有している。
【０００３】
例えば、特許文献１には、基板と、基板の少なくとも一方の表面上に設けられる導体配線とを有する導電性フィルムであって、導体配線が金属層と視認抑制層とを有し、視認抑制層が透明層とクロム含有層と透明層とをこの順に有する導電性フィルム、並びに、タッチパネルが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１８２２８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
画像表示素子にタッチセンサが積層されてなる画像表示装置において、高いコントラストを訴求する画像表示素子が用いられる例が、近年増加している。本発明者らは、特許文献１に開示されている技術を参照しながら、タッチセンサを有する画像表示装置の表示性能について鋭意検討したところ、タッチセンサを有さない画像表示装置に比べて、白と黒とを同時に表示する黒白表示をした際に、白表示部に隣接する黒表示部の輝度が増加し、コントラストが低下する傾向にあることを知見した。
【０００６】
本発明は、上記実情に鑑みて、画像表示装置に適用して黒白表示をした際に、黒表示と白表示とのコントラストに優れ、かつ、白表示の輝度低下を抑制する性能に優れるタッチセンサの提供を課題とする。また、本発明は、上記タッチセンサを有する画像表示装置の提供を課題とする。
【課題を解決するための手段】
【０００７】
本発明者は、上記課題を解決すべく鋭意検討した結果、本発明を完成させるに至った。すなわち、以下の構成により上記課題が解決されることを見出した。
【０００８】
〔１〕
基材と、上記基材の少なくとも一方の表面側に配置された検知電極と、を含むタッチセンサであって、上記基材が可視光吸収材を含み、上記基材が、後述する試験Ｘより算出される内部吸光度Ａ
１
が０．０３以下であり、かつ、パラメータＸが３０ｍ
－１
以上である、タッチセンサ。
〔２〕
上記基材の厚みが１１０μｍ以下である、〔１〕に記載のタッチセンサ。
〔３〕
上記可視光吸収材が黒色顔料であり、上記黒色顔料の含有量が、上記基材の全質量に対して１０～５００質量ｐｐｍである、〔１〕又は〔２〕に記載のタッチセンサ。
〔４〕
上記基材の厚みが１１０μｍ以下であり、上記可視光吸収材が黒色顔料であり、上記黒色顔料の含有量が、上記基材の全質量に対して１０～５００質量ｐｐｍである、〔１〕～〔３〕のいずれか１項に記載のタッチセンサ。
〔５〕
〔１〕～〔４〕のいずれか１項に記載のタッチセンサを有する、タッチパネル。
〔６〕
画像表示素子と、〔１〕～〔４〕のいずれか１項に記載のタッチセンサと、を有する、画像表示装置。
〔７〕
粘着剤層を更に有し、上記画像表示素子、上記粘着剤層及び上記タッチセンサがこの順に配置されている、〔６〕に記載の画像表示装置。
〔８〕
上記画像表示素子が有機エレクトロルミネッセンス表示素子である、〔６〕又は〔７〕に記載の画像表示装置。
【発明の効果】
【０００９】
本発明によれば、画像表示装置に適用して黒白表示をした際の黒表示と白表示とのコントラストに優れ、かつ、白表示の輝度低下を抑制する性能に優れるタッチセンサを提供できる。また、本発明によれば、上記タッチセンサを有する画像表示装置を提供できる。
【図面の簡単な説明】
【００１０】

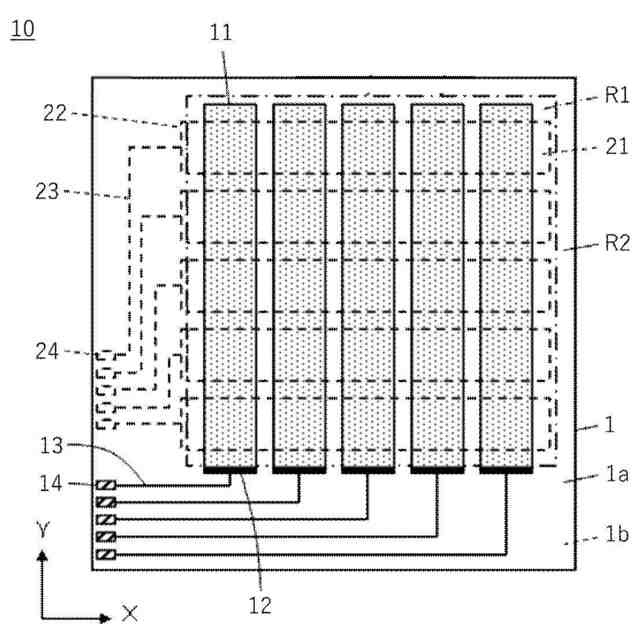

本発明のタッチセンサの一例を模式的に示す平面図である。

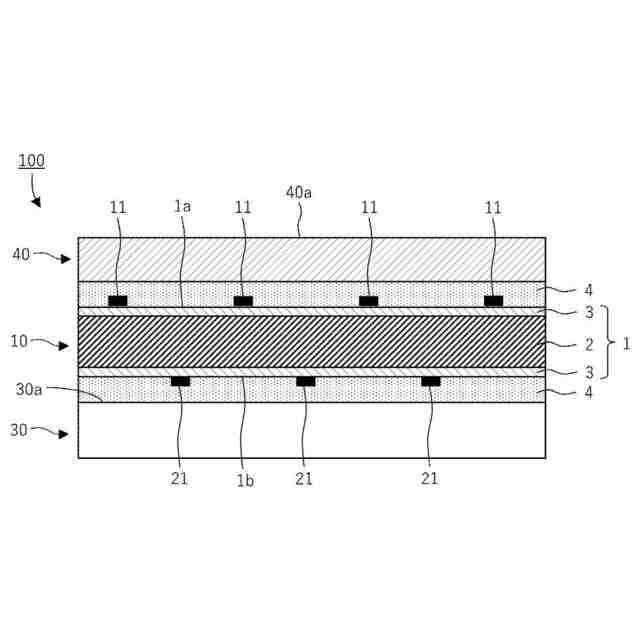

本発明のタッチセンサを有する画像表示装置の一例を模式的に示す断面図である。

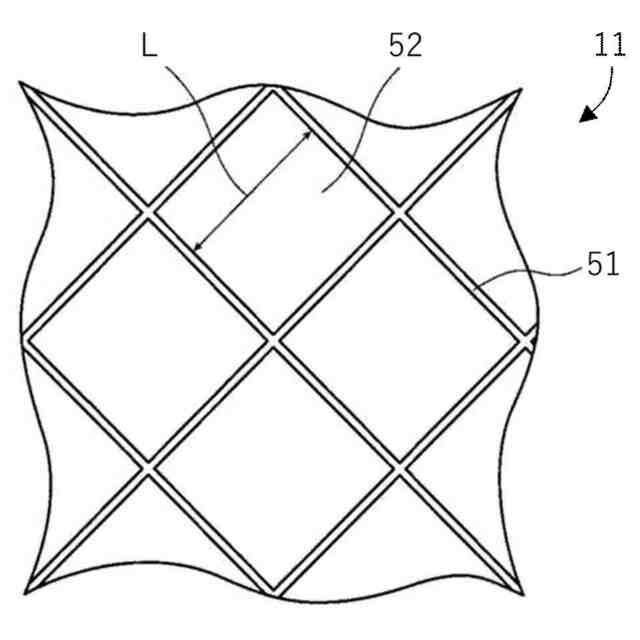

本発明のタッチセンサが有する検知電極の一例を示す平面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
