発明の名称通信方法、通信システム、送信機、受信機、送信制御プログラム、および、受信制御プログラム
出願人株式会社デンソーテン
代理人弁理士法人佐野特許事務所
主分類H04B 1/7163 20110101AFI20250904BHJP(電気通信技術)
要約【課題】UWB通信において複数の通信を実質的に同時に行い、リアルタイム性を確保することができる技術を提供する。
【解決手段】例示的な通信方法は、UWB通信を用いた通信方法であって、複数の情報のそれぞれを複数の送信機から互いの送信開始タイミングをずらしつつ一部重なるタイミングで送信し、前記複数の送信機のそれぞれに対応する各受信機が、ずらされた前記送信開始タイミングに合わせて受信を開始して前記情報を受信する。
【選択図】図9B
特許請求の範囲【請求項１】
ＵＷＢ通信を用いた通信方法であって、
複数の情報のそれぞれを複数の送信機から互いの送信開始タイミングをずらしつつ一部重なるタイミングで送信し、
前記複数の送信機のそれぞれに対応する各受信機が、ずらされた前記送信開始タイミングに合わせて受信を開始して前記情報を受信する、
通信方法。
続きを表示（約 1,000 文字）【請求項２】
前記各受信機で受信した情報の出力タイミングを調整する、
請求項１に記載の通信方法。
【請求項３】
前記出力タイミングの調整により、タイミングを揃えて前記複数の情報を出力する、
請求項２に記載の通信方法。
【請求項４】
前記出力タイミングの調整により、前記複数の情報のうちの少なくとも１つの情報を他の情報とずらしたタイミングで出力する、
請求項２に記載の通信方法。
【請求項５】
前記複数の情報のそれぞれは、音声情報であって、前記送信機による送信前、或いは、前記受信機による受信後にイコライズ処理される、
請求項２から４のいずれか１項に記載の通信方法。
【請求項６】
前記送信開始タイミングをずらす量、前記出力タイミングを調整する調整量、および、前記イコライズ処理の設定量のうちの少なくともいずれか１つが外部操作により変更可能に設けられる、
請求項５に記載の通信方法。
【請求項７】
前記複数の情報は、１つの情報を複数に分割した分割情報であり、
前記出力タイミングの調整は、前記複数の分割情報のそれぞれを、分割前の元情報の出力順に復元する調整である、
請求項２に記載の通信方法。
【請求項８】
ＵＷＢ通信を行う通信システムであって、
情報を送信する複数の送信機と、
前記複数の送信機のそれぞれに対応して設けられる複数の受信機と、
を備え、
前記複数の送信機のそれぞれは、他の送信機と送信開始タイミングをずらしつつ一部重なるタイミングで前記情報を送信し、
前記複数の受信機のそれぞれは、ずらされた前記送信開始タイミングに合わせて受信を開始して前記情報を受信する、
通信システム。
【請求項９】
前記各受信機で受信した前記情報の出力タイミングを調整する調整部をさらに備える、
請求項８に記載の通信システム。
【請求項１０】
組になってＵＷＢ通信に使用される複数の送信機の１つとして利用される送信機であって、
入力された情報の送信開始タイミングを遅延させる遅延部と、
前記遅延部による遅延を利用して、他の前記送信機に対して前記送信開始タイミングをずらしつつ一部重なるタイミングで前記情報の送信を行う送信部と、
を備える、送信機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信を用いた通信技術に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
近年、通信分野においては、配線が不要であるといった設置面等での優位性から無線通信が増加しつつある。増加傾向にある無線通信の１つとして、８ＧＨｚ帯の電波を使用するＵＷＢ（Ultra Wide Band）通信が知られる（例えば特許文献１参照）。
【０００３】
ＵＷＢ通信は、Ｗｉ－Ｆｉ（登録商標）やスマートフォン等の携帯端末で使用される電波等との電波干渉が少なく、かつ、５００ＭＨｚという広帯域により透過性がよいといった利点を有する。また、ＵＷＢ通信は、金属の狭空間であり配線が多い車内でも通信が成立しやすいといった利点を有する。このために、ＵＷＢ通信は、車両内や屋外での利用に有利な通信手法として注目されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－３８３３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、ＵＷＢ通信は、国によって相違があるものの、屋外で利用を許可される周波数チャンネルの数が少ない場合がある。例えば、日本では、屋外で利用を許可される周波数チャンネルの数は１つである。このように利用が許可される周波数チャンネルの数が少ない場合、ＵＷＢ通信同士の電波干渉の問題により、同時に複数の通信を行うことは難しい。
【０００６】
複数の通信を同時に行うことができない場合、１つの機器から複数の機器に同時に情報を送信することができず、受信側で遅延時間が生じてリアルタイム性を損なうことがある。また、複数の通信を同時に行うことができない場合、情報の送信を効率良く行うために情報を分割して並列で送信を行うといった手法を利用できないために、通信速度が受信側の処理速度に追い付かず、リアルタイム性を損なうことがある。
【０００７】
本発明は、上記の点に鑑み、ＵＷＢ通信において複数の通信を実質的に同時に行い、リアルタイム性を確保することができる技術を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の例示的な通信方法は、ＵＷＢ通信を用いた通信方法であって、複数の情報のそれぞれを複数の送信機から互いの送信開始タイミングをずらしつつ一部重なるタイミングで送信し、前記複数の送信機のそれぞれに対応する各受信機が、ずらされた前記送信開始タイミングに合わせて受信を開始して前記情報を受信する。
【発明の効果】
【０００９】
例示的な本発明においては、複数の情報のそれぞれが、複数の送信機から互いの送信開始タイミングをずらして送信され、さらに、各受信機が、ずらした送信開始タイミングに合わせて受信を開始して情報の受信を行う構成となっている。このために、各受信機は、自身と対応関係にある送信機からの情報を、別の送信機からの送信波の影響を受けずに、正常に受信することができる。そして、この点を利用して、例示的な本発明では、複数の送信機が、一部重なるタイミングで情報の送信を行う構成としており、送信のタイミングが重なる量を大きくすることで、各送信波が各受信機で受信されるタイミングを非常に近いものとすることができる。各受信機の受信タイミングを非常に近いものとすることができるために、例えば、各受信機で受信した情報について短時間のタイミング調整でタイミングを揃えることができ、リアルタイム性を確保することができる。また、各受信機の受信タイミングを非常に近いものとすることができるために、例えば、各受信機で受信した情報をタイミング調整によって連続的に繋げ易くすることができ、リアルタイム性を確保することができる。
【図面の簡単な説明】
【００１０】
第１実施形態に係る通信システムの概略の構成を示すブロック図

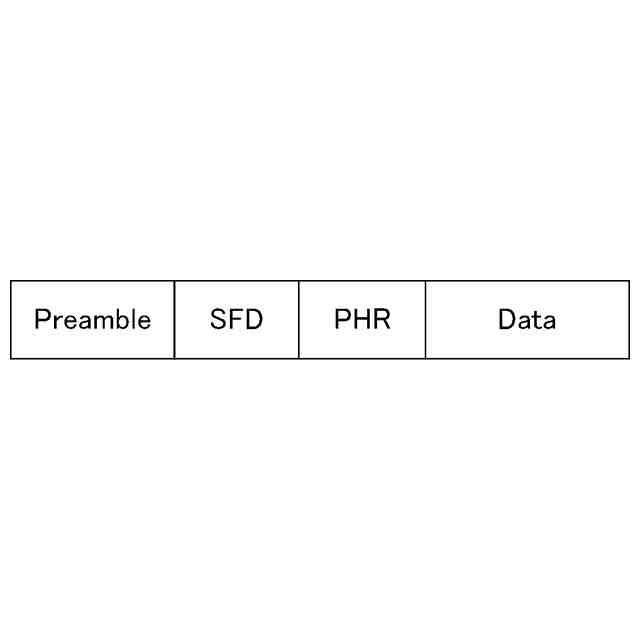

ＵＷＢ通信に用いられるフレームフォーマットを示す図
通信システムにおける電波干渉対策の概要を示す模式図

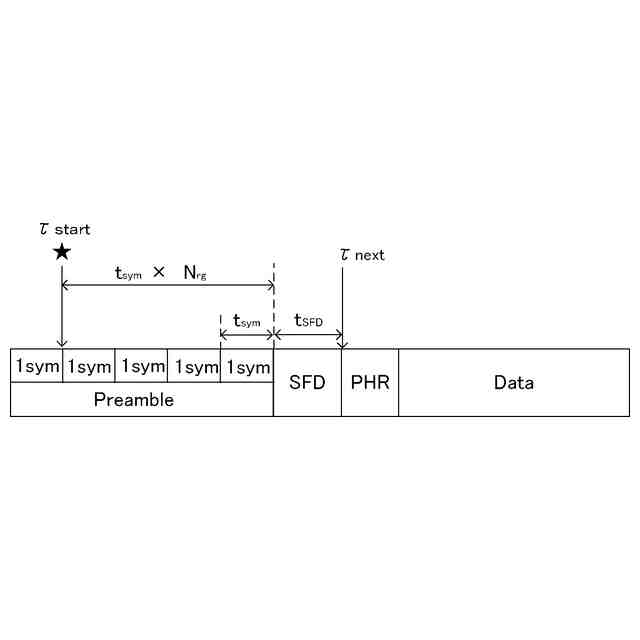

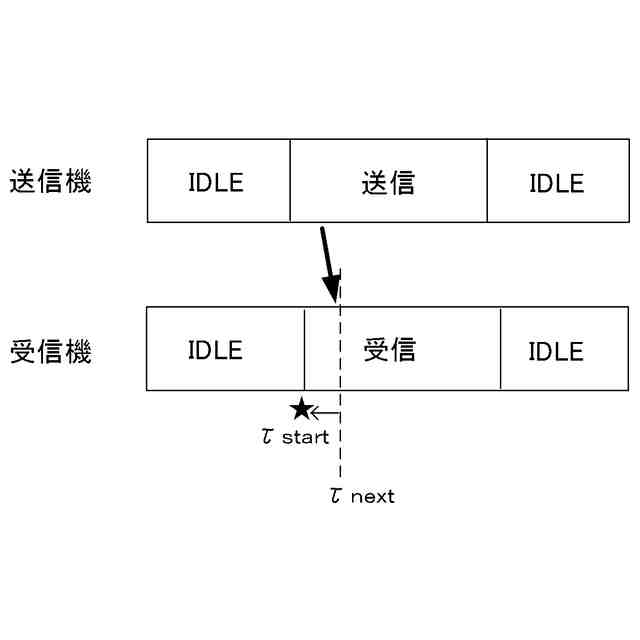

受信モード開始時刻τｓｔａｒｔの設定の仕方の詳細例について説明するための模式図
通信システムが備える送信機の概略の構成を示すブロック図
送信機の動作例を示すフローチャート
通信システムが備える受信機の概略の構成を示すブロック図

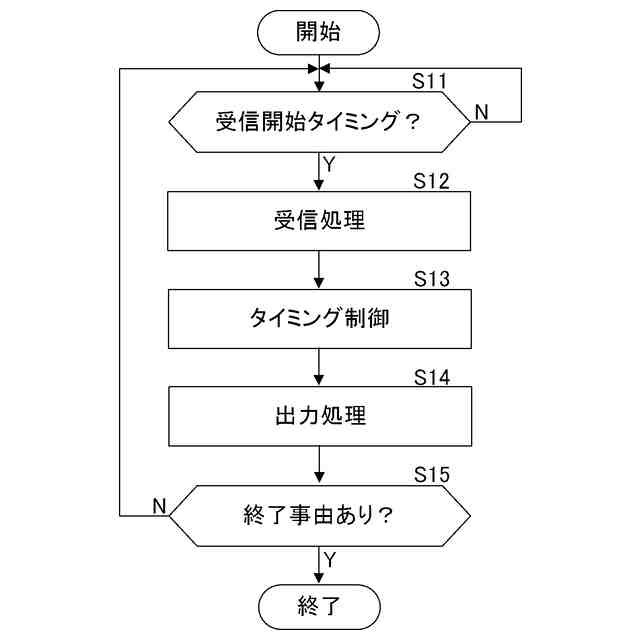

受信機の動作例を示すフローチャート
音声信号のエンコードからデコードまでの流れを模式的に示す図
通信システムの動作を例示するタイムチャート
第１実施形態の第１変形例に係る通信システムの動作を例示するタイムチャート
第１実施形態の第１変形例に係る通信システムが有する４つのスピーカの車両における配置を示す模式図
第１実施形態の第２変形例に係る通信システムの概略の構成を示すブロック図
第１実施形態の第３変形例に係る通信システムが備える送信機の概略の構成を示すブロック図
第２実施形態に係る通信システムの構成を示すブロック図
映像再生装置と第２表示装置との間のデータの送受信の手法を説明するための図
第２実施形態の通信システムの動作を例示するタイムチャート
比較例を示す図
