特許ウォッチ

公開番号2025133589
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024031627
出願日2024-03-01
発明の名称ポリウレタンフォーム及びその製造方法
出願人旭有機材株式会社
代理人個人,個人,個人
主分類C08G 18/42 20060101AFI20250904BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】薄肉とした場合にも断熱性に優れ、木製躯体の表面への接着性に優れるポリウレタンフォーム及びその製造方法を提供する。
【解決手段】本発明は、芳香族ポリエステルポリオールを含むポリオールと、三量化触媒及び樹脂化金属触媒を含む触媒と、ハロゲン化オレフィンを含む発泡剤とを含有するポリオール組成物、並びに、ポリイソシアネートを含むポリイソシアネート組成物を用いて調製されたポリウレタンフォーム用組成物を、木製躯体の表面に供し、該表面において、ポリウレタンフォーム用組成物を発泡・硬化させて得られた、木製躯体の表面に接合されてなるポリウレタンフォームである。
【選択図】図1
特許請求の範囲【請求項１】
ポリオール、触媒及び発泡剤を含むポリオール組成物、並びに、ポリイソシアネートを含むポリイソシアネート組成物を含有するポリウレタンフォーム用組成物を、木製躯体の表面に供し、該表面において、前記ポリウレタンフォーム用組成物を発泡・硬化させ、前記木製躯体の表面に接合させてなるポリウレタンフォームであって、
前記ポリオールは、芳香族ポリエステルポリオールを含み、
前記触媒は、三量化触媒及び樹脂化金属触媒を含み、
前記発泡剤は、ハロゲン化オレフィンを含む、木製躯体の表面に接合されたポリウレタンフォーム。
続きを表示（約 770 文字）【請求項２】
密度が２５～２００ｋｇ／ｍ
３
である請求項１に記載のポリウレタンフォーム。
【請求項３】
前記ポリウレタンフォームは、前記木製躯体の側から互いに同じ組成の第１層及び第２層からなる積層構造を有する請求項１に記載のポリウレタンフォーム。
【請求項４】
前記芳香族ポリエステルポリオールにおける芳香族部分の含有割合が１５％以上である請求項１に記載のポリウレタンフォーム。
【請求項５】
前記芳香族ポリエステルポリオールがフタル酸系ポリエステルポリオールを含む請求項１に記載のポリウレタンフォーム。
【請求項６】
前記フタル酸系ポリエステルポリオールが、ｏ－フタル酸又はその無水物と、ジオールとから形成された第１ポリエステルポリオール、及び、テレフタル酸と、ジオールとから形成された第２ポリエステルポリオールを含み、
前記芳香族ポリエステルポリオールの全量に対する前記第１ポリエステルポリオール及び前記第２ポリエステルポリオールの合計量の割合が８０質量％以上である請求項５に記載のポリウレタンフォーム。
【請求項７】
前記ポリオールが、更に、自己触媒性ポリオールを含む請求項１に記載のポリウレタンフォーム。
【請求項８】
前記ポリウレタンフォーム用組成物が、更にリン酸エステルを含有する請求項１に記載のポリウレタンフォーム。
【請求項９】
前記ポリウレタンフォーム用組成物が、更に水を含有する請求項１に記載のポリウレタンフォーム。
【請求項１０】
前記木製躯体が、壁、柱、天井又は床である請求項１に記載のポリウレタンフォーム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、木製躯体の表面に形成された、断熱性に優れるポリウレタンフォーム及びその製造方法に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来、戸建住宅、アパート、公共施設、倉庫等における木製の壁、柱、天井、屋根の各表面や、床下空間に面する床下側表面（以下、単に「床」という）には、保温、結露防止の観点から、樹脂発泡体からなる断熱材が配設されている。樹脂発泡体として、ポリウレタンフォーム、フェノールフォーム等が知られている。このうち、ポリウレタンフォームは、防音性にも優れることから、広く利用されている。
【０００３】
例えば、基体の表面にポリウレタンフォームからなる断熱層（断熱材）を形成する場合、一般に、ポリオールと、発泡剤と、必要に応じて、触媒、整泡剤、難燃剤等の各種助剤とを含有するポリオール組成物（プレミックス液）、及び、ポリイソシアネートを含有するポリイソシアネート組成物を混合した後、得られた混合液、即ち、ポリウレタンフォーム用組成物を基体の表面に塗布し、形成された塗膜においてポリウレタンフォーム用組成物を発泡・硬化させる方法が適用される。
【０００４】
断熱用のポリウレタンフォームとして、以下の技術が知られている。
【０００５】
特許文献１には、内部に、他の領域よりも密度の高い層状の局所的高密度領域を１つ以上備える、建築用吹付け断熱材が開示されており、この建築用吹付け断熱材は、ポリオール化合物、ポリイソシアネート化合物、難燃剤、触媒、及び発泡剤を含有するウレタン樹脂組成物から形成されたポリウレタン発泡体からなることが好ましいと記載されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０２２－４２２８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、薄肉とした場合にも断熱性に優れ、木製躯体の表面への接着性に優れるポリウレタンフォーム及びその製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明は以下に示される。
［１］ポリオール、触媒及び発泡剤を含むポリオール組成物、並びに、ポリイソシアネートを含むポリイソシアネート組成物を含有するポリウレタンフォーム用組成物を、木製躯体の表面に供し、該表面において、上記ポリウレタンフォーム用組成物を発泡・硬化させ、上記木製躯体の表面に接合させてなるポリウレタンフォームであって、
上記ポリオールは、芳香族ポリエステルポリオールを含み、
上記触媒は、三量化触媒及び樹脂化金属触媒を含み、
上記発泡剤は、ハロゲン化オレフィンを含む、木製躯体の表面に接合されたポリウレタンフォーム。
［２］密度が２５～２００ｋｇ／ｍ
３
である上記［１］に記載のポリウレタンフォーム。
［３］上記ポリウレタンフォームは、上記木製躯体の側から互いに同じ組成の第１層及び第２層からなる積層構造を有する上記［１］に記載のポリウレタンフォーム。
［４］上記芳香族ポリエステルポリオールにおける芳香族部分の含有割合が１５％以上である上記［１］に記載のポリウレタンフォーム。
［５］上記芳香族ポリエステルポリオールがフタル酸系ポリエステルポリオールを含む上記［１］に記載のポリウレタンフォーム。
［６］上記フタル酸系ポリエステルポリオールが、ｏ－フタル酸又はその無水物と、ジオールとから形成された第１ポリエステルポリオール、及び、テレフタル酸と、ジオールとから形成された第２ポリエステルポリオールを含み、
上記芳香族ポリエステルポリオールの全量に対する上記第１ポリエステルポリオール及び上記第２ポリエステルポリオールの合計量の割合が８０質量％以上である上記［５］に記載のポリウレタンフォーム。
［７］上記ポリオールが、更に、自己触媒性ポリオールを含む上記［１］に記載のポリウレタンフォーム。
［８］上記ポリウレタンフォーム用組成物が、更にリン酸エステルを含有する上記［１］に記載のポリウレタンフォーム。
［９］上記ポリウレタンフォーム用組成物が、更に水を含有する上記［１］に記載のポリウレタンフォーム。
［１０］上記木製躯体が、壁、柱、天井、屋根又は床である上記［１］に記載のポリウレタンフォーム。
［１１］６０℃で２８日間保存した後の熱伝導率が０．０２１Ｗ／ｍＫ以下である上記［１］に記載のポリウレタンフォーム。
［１２］７０℃で１７５日間保存した後の熱伝導率が０．０２１Ｗ／ｍＫ以下である上記［１］に記載のポリウレタンフォーム。
［１３］上記［１］に記載のポリウレタンフォームを製造する方法であって、
上記ポリウレタンフォーム用組成物を、上記木製躯体の表面に吹き付けて、該組成物を発泡・硬化させてポリウレタンフォームを形成する、木製躯体の表面でポリウレタンフォームを製造する方法。
［１４］上記ポリウレタンフォーム用組成物の吹き付け及び発泡・硬化を少なくとも２回繰り返して積層する上記［１３］に記載のポリウレタンフォーム製造方法。
［１５］得られたポリウレタンフォームの初期熱伝導率が０．０１９Ｗ／ｍＫ以下である上記［１３］に記載のポリウレタンフォーム製造方法。
【発明の効果】
【０００９】
本発明のポリウレタンフォームは、薄肉とした場合にも断熱性に優れ、木製躯体の表面への接着性に優れる。従って、本発明のポリウレタンフォームは、戸建住宅、アパート、公共施設、倉庫等における木製の壁、柱、天井、屋根又は床に対する断熱材として好適である。
【図面の簡単な説明】
【００１０】

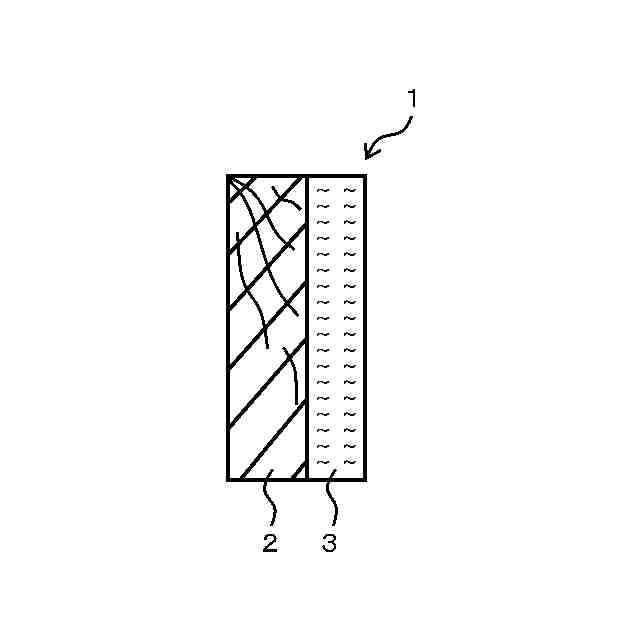

本発明のポリウレタンフォームを含む接合体（積層構造体）の１例を示す概略断面図である。
【発明を実施するための形態】

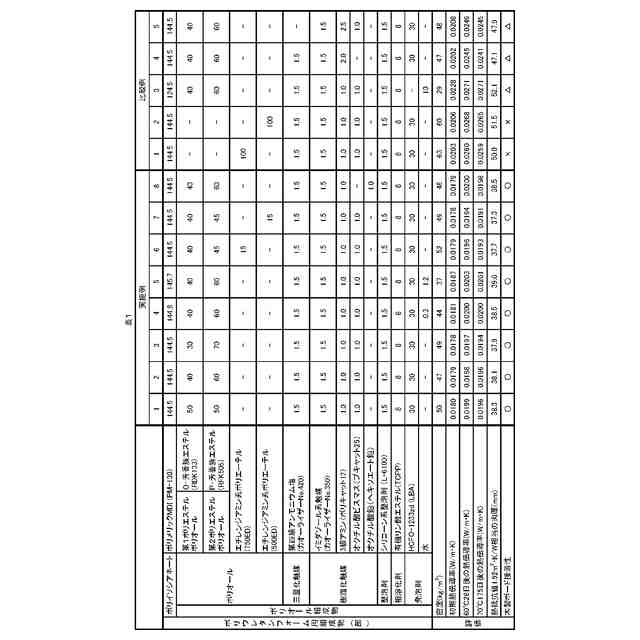

（【００１１】以降は省略されています）

関連特許
