公開番号2025134215
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024031979
出願日2024-03-04
発明の名称蓄電装置
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 50/271 20210101AFI20250909BHJP(基本的電気素子)
要約【課題】蓄電体とケースの接着が剥離し難い構造を提供する。

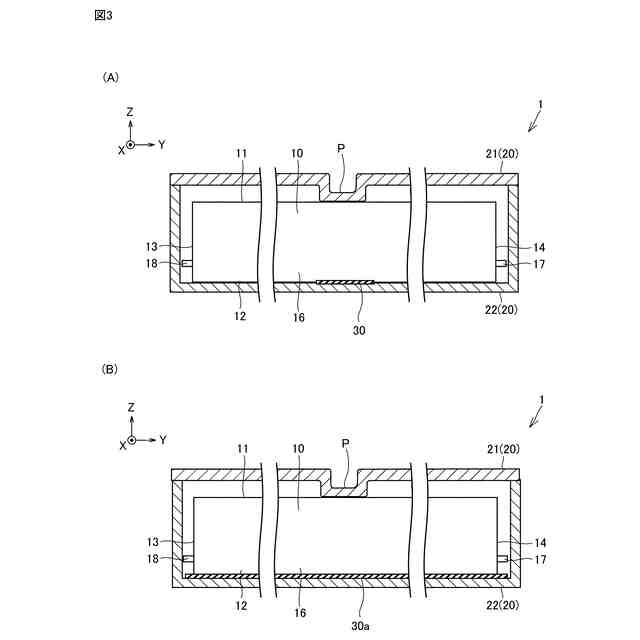

【解決手段】蓄電装置1は、複数の蓄電体10と、収容ケース20とを備える。複数の蓄電体10は、X方向に配列され、X方向に積層されている。蓄電体10の下面12は、ロアケース22と接着材30,30aによって接着されている。アッパーケース21には、X方向に延在する突出部Pが形成されている。突出部Pは、ロアケース22の方向に突出しており、蓄電体10の上面11に当接している。これにより、蓄電体10は接着材30,30a側(ロアケース22側)に荷重を受け、押さえつけられる。
【選択図】図3
特許請求の範囲【請求項１】
複数の蓄電体と、
第１ケースと第２ケースを含み、前記第１ケースと前記第２ケースによって形成された空間に前記複数の蓄電体を収容する収容ケースと、を備えた蓄電装置であって、
前記複数の蓄電体は、前記第１ケースに接着されており、
前記第２ケースは、前記第１ケースの方向へ突出する突出部を有し、
前記突出部は、前記蓄電体に当接している、蓄電装置。
続きを表示（約 490 文字）【請求項２】
前記複数の蓄電体は、前記収容ケースに、積層方向へ配列されており、
前記突出部は、前記積層方向に延在する、請求項１に記載の蓄電装置。
【請求項３】

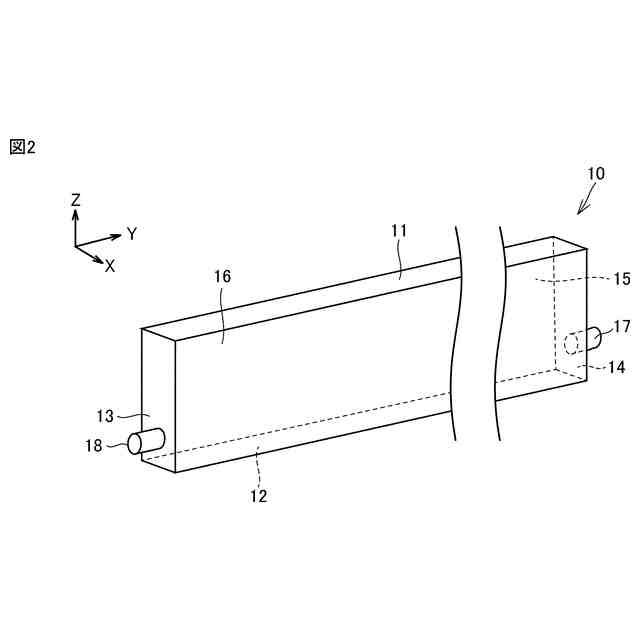

前記複数の蓄電体の各々は直方体であり、
前記蓄電体は、長辺方向の中央部において、前記第１ケースに接着されており、
前記突出部は、前記長辺方向の中央部において、前記蓄電体に当接している、請求項１または請求項２に記載の蓄電装置。
【請求項４】
前記複数の蓄電体の各々は、
連結方向に並んだ複数の蓄電セルが、接続部において電気的に接続されたセル連結体と、
前記セル連結体を収容するセルケースと、
前記接続部に配置され、前記セルケースを補強するための補強部材と、を含み、

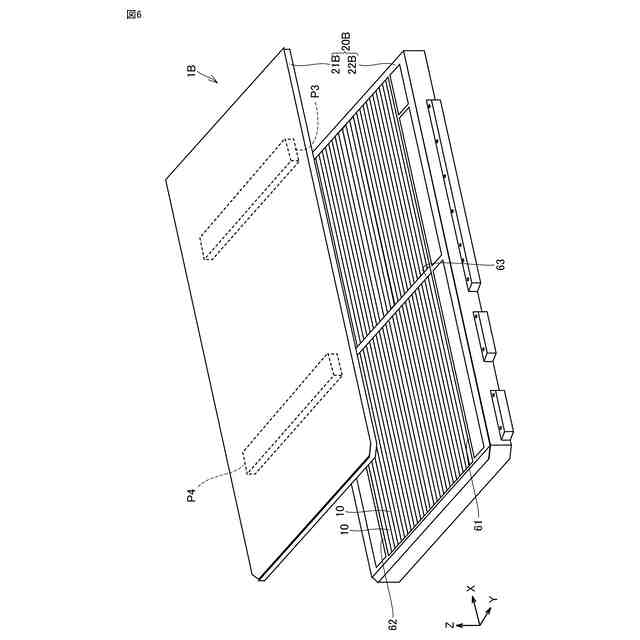

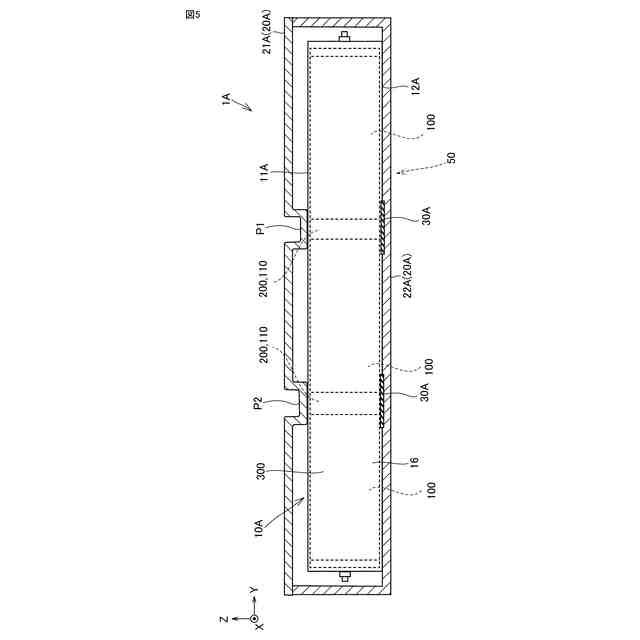

前記突出部は、前記補強部材が配置された位置において、前記セルケースと当接している、請求項１または請求項２に記載の蓄電装置。
【請求項５】
前記セルケースは、前記補強部材が配置された位置において、前記第１ケースに接着されている、請求項４に記載の蓄電装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電装置に関する。
続きを表示（約 870 文字）【背景技術】
【０００２】
特開２０２３－４６０１３号公報（特許文献１）には、複数の電池セルとケースの底を、接着性を有する伝熱部材を用いて接着する電池パックが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－４６０１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電池パックに振動等が加わると、電池セル（蓄電体）とケースの接着が剥離する懸念がある。
【０００５】
本開示の目的は、蓄電体とケースの接着が剥離し難い構造を提供することである。
【課題を解決するための手段】
【０００６】
本開示に係る蓄電装置は、複数の蓄電体と、第１ケースと第２ケースを含み、第１ケースと第２ケースによって形成された空間に複数の蓄電体を収容する収容ケースと、を備えた蓄電装置である。複数の蓄電体は第１ケースに接着されており、第２ケースは、第１ケースの方向へ突出する突出部を有し、当該突出部は蓄電体に当接している。
【０００７】
この構成によれば、複数の蓄電体は、第１ケースに接着される。第２ケースの突出部は、第１ケースの方向へ突出し、蓄電体に当接している。蓄電体は、第２ケースの突出部によって第１ケース側に押されるので、蓄電体と収容ケースの接着が剥離することを抑制できる。
【０００８】
好ましくは、複数の蓄電体は、収容ケースに積層方向へ配列されており、突出部は、積層方向に延在するようにしてもよい。
【０００９】
この構成によれば、第２ケースの突出部によって、複数の蓄電体を第１ケース側に押さえることができる。
【００１０】
複数の蓄電体の各々は直方体であってよく、蓄電体の長辺方向の中央部において第１ケースに接着され、突出部は、蓄電体の長辺方向の中央部において蓄電体に当接していてもよい。
（【００１１】以降は省略されています）
