公開番号2025127104
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023626
出願日2024-02-20
発明の名称電磁継電器
出願人オムロン株式会社
代理人個人
主分類H01H 50/38 20060101AFI20250825BHJP(基本的電気素子)
要約【課題】電磁継電器の大型化、或いはコストの増大を抑えながら、接点において、十分な大きさの磁束を得る。
【解決手段】電磁継電器は、固定端子と、固定接点と、可動接点と、可動片と、第1磁石とを備える。固定端子は、板状の形状を有する。固定接点は、固定端子に設けられる。可動接点は、固定接点と向かい合って配置される。可動片には、可動接点が設けられる。可動片は、閉位置と開位置とに移動可能である。可動片が閉位置で、可動接点が固定接点に接触する。可動片が開位置で、可動接点が固定接点から開離する。第1磁石は、固定端子の板厚方向において固定端子を貫いて配置される。

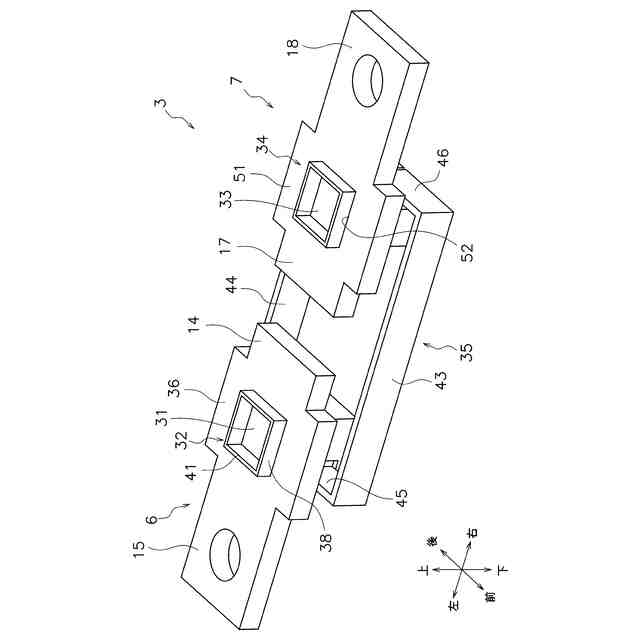

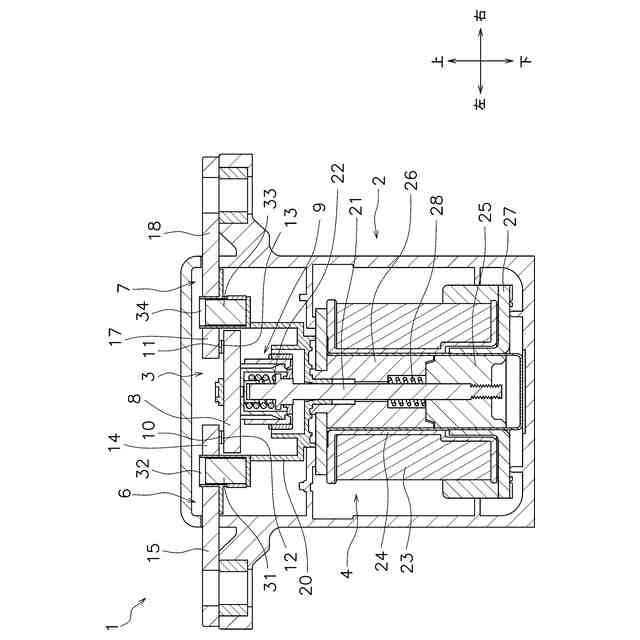

【選択図】図3
特許請求の範囲【請求項１】
板状の形状を有する固定端子と、
前記固定端子に設けられる固定接点と、
前記固定接点と向かい合って配置される可動接点と、
前記可動接点が設けられ、前記可動接点が前記固定接点に接触する閉位置と、前記可動接点が前記固定接点から開離する開位置とに移動可能な可動片と、
前記固定端子の板厚方向において前記固定端子を貫いて配置される第１磁石と、
を備える電磁継電器。
続きを表示（約 950 文字）【請求項２】
前記第１磁石の周囲に配置され、前記第１磁石と前記固定端子との間を電気的に絶縁する磁石ケースをさらに備える、
請求項１に記載の電磁継電器。
【請求項３】
前記磁石の側方に配置されるヨークをさらに備え、
前記磁石ケースは、開口を含み、
前記第１磁石は、前記開口を通って前記ヨークに接触している、
請求項２に記載の電磁継電器。
【請求項４】
前記固定端子は、前記固定接点が設けられる接点支持部と、前記接点支持部よりも幅広の磁石支持部とを含み、
前記第１磁石は、前記板厚方向において前記磁石支持部を貫いて配置される、
請求項１に記載の電磁継電器。
【請求項５】
前記固定端子は、前記板厚方向に前記固定端子を通って延びる孔を含み、
前記第１磁石は、前記孔を通って配置される、
請求項１に記載の電磁継電器。
【請求項６】

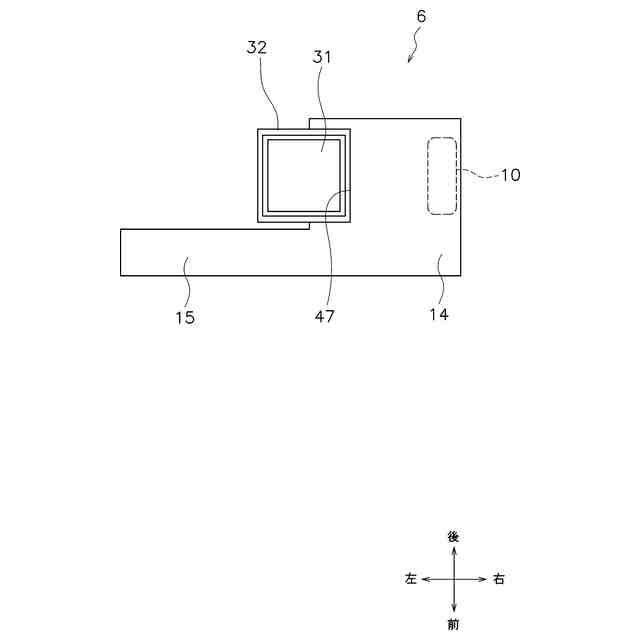

前記固定端子は、前記板厚方向に前記固定端子を通って延びる切り欠きを含み、
前記第１磁石は、前記切り欠きを通って配置される、
請求項１に記載の電磁継電器。
【請求項７】

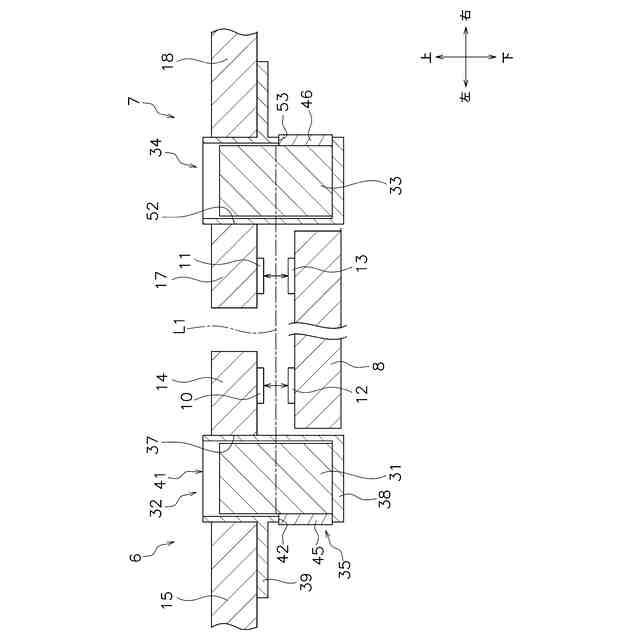

前記可動片は、前記閉位置と前記開位置との間で上下方向に移動可能であり、
前記磁石の少なくとも一部は、上下方向において、開位置における前記可動接点と前記固定接点との間に位置する、
請求項１に記載の電磁継電器。
【請求項８】
前記上下方向において、前記第１磁石の中心は、前記開位置における前記可動接点と前記固定接点との間に位置する、
請求項７に記載の電磁継電器。
【請求項９】
前記上下方向において、前記第１磁石の中心は、前記開位置における前記可動接点と前記固定接点との間の中心に位置する、
請求項７に記載の電磁継電器。
【請求項１０】

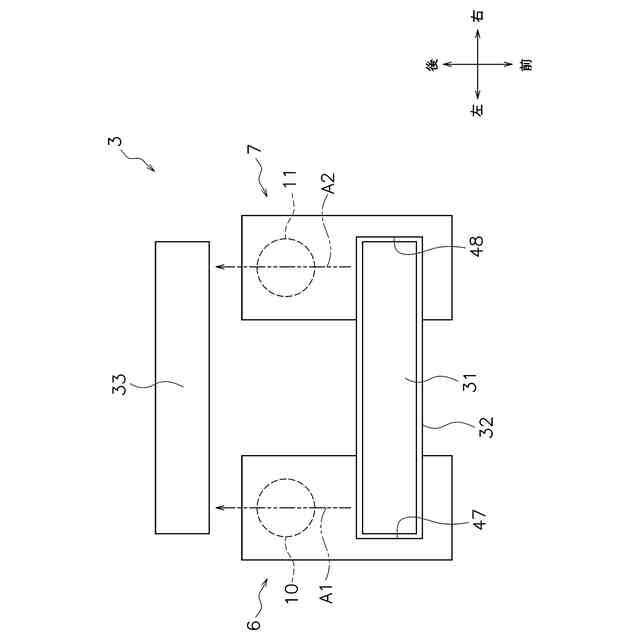

前記第１磁石に対して、前記第１磁石の磁束方向に配置される第２磁石をさらに備え、
前記第１磁石と前記第２磁石とは、前記磁束方向において、前記固定接点に対して対称に配置される、
請求項１に記載の電磁継電器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電磁継電器に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
電磁継電器には、接点の遮断時に発生するアークを迅速に消弧するために磁石を備えるものがある。例えば、特許文献１の電磁継電器では、固定端子の下方に磁石が配置されている。磁石の磁界により、アークにローレンツ力が作用することで、アークが移動する。それにより、アークが迅速に消弧される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１５１０５４公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
アークをより迅速に消弧するためには、接点において、十分な大きさの磁束を得ることが望ましい。しかし、上記の電磁継電器では、磁石は固定端子を避けて配置されるため、磁石と接点との間の距離が大きい。そのため、接点において、十分な大きさの磁束を得るためには、より大きな磁石が必要となる。その場合、電磁継電器が大型化してしまう。或いは、接点において、十分な大きさの磁束を得るためには、より強力な磁力を有する磁石が必要となる。その場合、電磁継電器のコストが増大してしまう。本発明の目的は、電磁継電器の大型化、或いはコストの増大を抑えながら、接点において、十分な大きさの磁束を得ることにある。
【課題を解決するための手段】
【０００５】

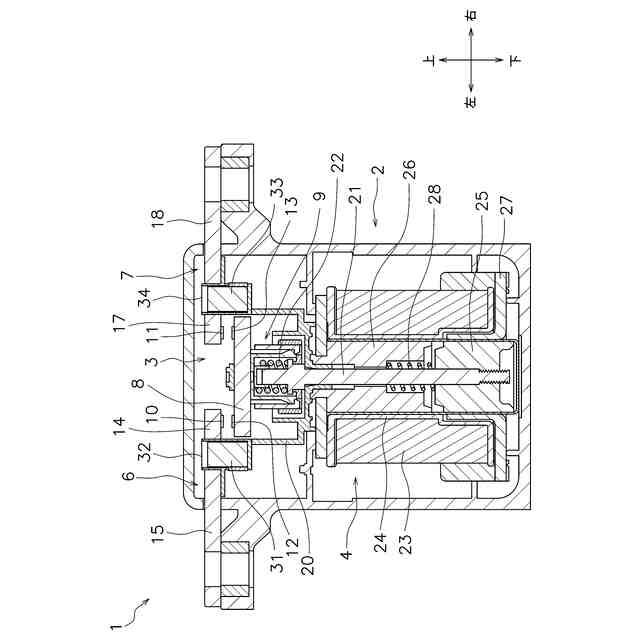

本発明の一態様に係る電磁継電器は、固定端子と、固定接点と、可動接点と、可動片と、第１磁石とを備える。固定端子は、板状の形状を有する。固定接点は、固定端子に設けられる。可動接点は、固定接点と向かい合って配置される。可動片には、可動接点が設けられる。可動片は、閉位置と開位置とに移動可能である。可動片が閉位置で、可動接点が固定接点に接触する。可動片が開位置で、可動接点が固定接点から開離する。第１磁石は、固定端子の板厚方向において固定端子を貫いて配置される。
【０００６】
本態様に係る電磁継電器では、第１磁石は、固定端子の板厚方向において固定端子を貫いて配置される。そのため、接点の近くに、第１磁石を配置することができる。それにより、電磁継電器の大型化、或いはコストの増大を抑えながら、接点において、十分な大きさの磁束が得られる。
【０００７】

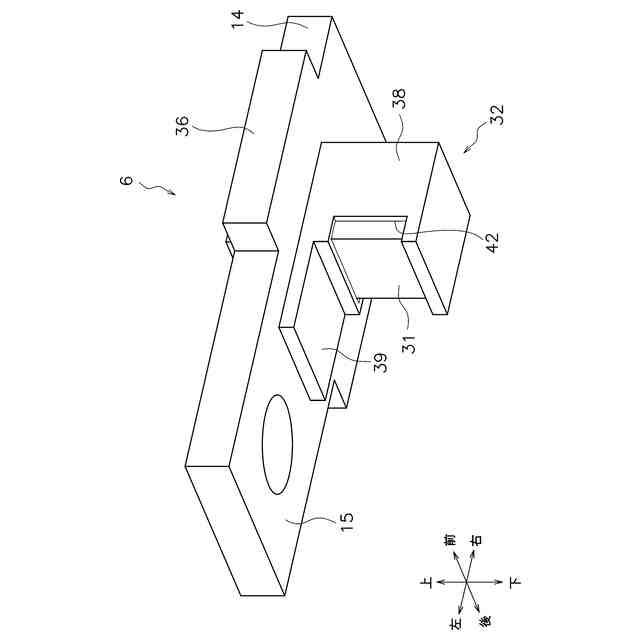

電磁継電器は、磁石ケースをさらに備えてもよい。磁石ケースは、第１磁石の周囲に配置され、第１磁石と固定端子との間を電気的に絶縁してもよい。この場合、磁石ケースによって、第１磁石と固定端子との間の電気的絶縁が確保される。
【０００８】
電磁継電器は、磁石の側方に配置されるヨークをさらに備えてもよい。磁石ケースは、開口を含んでもよい。第１磁石は、開口を通ってヨークに接触していてもよい。この場合、第１磁石がヨークに接触していることで、接点において十分な大きさの磁束が得られる。
【０００９】
固定端子は、接点支持部と磁石支持部とを含んでもよい。接点支持部には固定接点が設けられてもよい。磁石支持部は、接点支持部よりも幅広であってもよい。第１磁石は、板厚方向において磁石支持部を貫いて配置されてもよい。この場合、第１磁石が固定端子を貫いて配置されることによる固定端子の断面積の減少が、幅広の磁石支持部により補われる。それにより、固定端子の断面積の減少による電気的抵抗の増大が抑えられる。
【００１０】

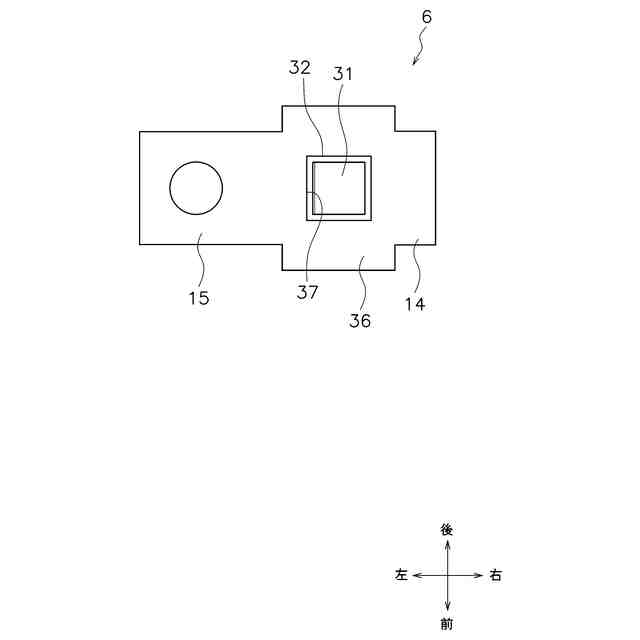

固定端子は、板厚方向に固定端子を通って延びる孔を含んでもよい。第１磁石は、孔を通って配置されてもよい。この場合、孔により、第１磁石が、固定端子を貫いて配置される。
（【００１１】以降は省略されています）
