公開番号
2025138262
公報種別
公開特許公報(A)
公開日
2025-09-25
出願番号
2024037251
出願日
2024-03-11
発明の名称
電池パック
出願人
トヨタ自動車株式会社
代理人
個人
主分類
H01M
50/367 20210101AFI20250917BHJP(基本的電気素子)
要約
【課題】ガスからの吸熱量を高め、電池パックの各構成に熱影響を与えるおそれを抑制することができる電池パックを提供する。
【解決手段】本開示に係る電池パック100は、車両VEに搭載され、電池パック100が車両VEの車室VR下側に搭載された状態で、車両VEの前後方向に積み重ねられた複数の電池セル1と、複数の電池セル1を収容するケース2と、冷却媒体が流通可能な管5aを備える冷却器5と、ケース2の下方に配置されたシェアパネル3とを備える。電池セル1は、セル開口部1bと、セル弁1aとを備える。セル開口部1bは電池セル1の底面1aaに設けられる。セル弁1aはセル開口部1bに設けられる。ケース2はセル開口部1bと連通するケース開口部2aを備える。ケース開口部2aはケース2の底面22aに設けられる。冷却器5はケース開口部2aの周囲に設けられる。排煙経路RRがケース2とシェアパネル3との間に形成される。
【選択図】図5
特許請求の範囲
【請求項1】
車両に搭載される電池パックであって、
前記電池パックが前記車両の車室下側に搭載された状態で、
前記車両の前後方向に積み重ねられた複数の電池セルと、
前記複数の電池セルを収容するケースと、
冷却媒体が流通可能な管を備える冷却器と、
前記ケースの下方に配置されたシェアパネルと、
を備え、
前記電池セルは、セル開口部と、セル弁と、を備え、
前記セル開口部は、前記電池セルの底面に設けられ、
前記セル弁は、前記セル開口部に設けられ、
前記ケースは、前記セル開口部と連通するケース開口部を備え、
前記ケース開口部は、前記ケースの底面に設けられ、
前記冷却器は、前記ケース開口部の周囲に設けられ、
排煙経路が前記ケースと前記シェアパネルとの間に形成され、
前記管の外周面は、前記ケースの前記底面と接するケース接触面と、前記排煙経路に向いた排煙経路面とを備え、
前記ケース接触面は、略平らであり、
前記排煙経路面は、前記シェアパネル側に突出する、
電池パック。
続きを表示(約 100 文字)
【請求項2】
前記管の断面形状は、略台形状である、
請求項1に記載の電池パック。
【請求項3】
前記管の断面形状は、略平行四辺形状である、
請求項1に記載の電池パック。
発明の詳細な説明
【技術分野】
【0001】
本開示は、電池パックに関する。
続きを表示(約 1,600 文字)
【背景技術】
【0002】
特許文献1に開示の電池モジュールにおいて、複数の電池セルが積層配置される。また、ケーシングが複数の電池セルを横方向に並べて収容する。また、排煙カバーが複数の電池セルとケーシングの上板との間に位置する。複数の電池セルの各々の上面には、圧力開放弁が設けられている。例えば電池セルの内部で短絡が発生し、高圧のガスやデブリが発生し、圧力開放弁から放出されることがある。以下では、電池セルの圧力開放弁からガスが放出される現象を、単に「発煙」と表現することがある。排煙カバーは、発煙時に電池セルから噴出するガスを効果的に案内し得る。
【先行技術文献】
【特許文献】
【0003】
特開2023-065217号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
本願発明者等は、以下の課題を発見した。
本願発明者等は、セル弁が複数の電池セルの各々の底面に設けられた電池パックを想起した。ケースは、セル弁と対向するケース開口部を備える。シェアパネルがケースの下側に配置される。シェアパネルとケースとの間には、排煙経路が形成される。このような電池パックでは、発煙時において、ガスが電池セルのセル弁から噴出し、ケース開口部を経由して、シェアパネルとケースとによって案内される。つまり、ガスは排煙経路を通過して排出される。しかし、ガスは高い熱量を有し、電池パックの各構成に熱影響を与えるおそれがある。
【0005】
本開示は、上述した課題を鑑みてなされたものであり、ガスからの吸熱量を高め、電池パックの各構成に熱影響を与えるおそれを抑制することができる電池パックを提供するものである。
【課題を解決するための手段】
【0006】
本開示に係る電池パックは、
車両に搭載される電池パックであって、
前記電池パックが前記車両の車室下側に搭載された状態で、
前記車両の前後方向に積み重ねられた複数の電池セルと、
前記複数の電池セルを収容するケースと、
冷却媒体が流通可能な管を備える冷却器と、
前記ケースの下方に配置されたシェアパネルと、
を備え、
前記電池セルは、セル開口部と、セル弁と、を備え、
前記セル開口部は、前記電池セルの底面に設けられ、
前記セル弁は、前記セル開口部に設けられ、
前記ケースは、前記セル開口部と連通するケース開口部を備え、
前記ケース開口部は、前記ケースの底面に設けられ、
前記冷却器は、前記ケース開口部の周囲に設けられ、
排煙経路が前記ケースと前記シェアパネルとの間に形成され、
前記管の外周面は、前記ケースの前記底面と接するケース接触面と、前記排煙経路に向いた排煙経路面とを備え、
前記ケース接触面は、略平らであり、
前記排煙経路面は、前記シェアパネル側に突出する。
【0007】
上述した電池パックにおいて、前記管の断面形状は、略台形状であるとよい。
【0008】
上述した電池パックにおいて、前記管の断面形状は、略平行四辺形状であるとよい。
【発明の効果】
【0009】
本開示によれば、ガスからの吸熱量を高め、電池パックの各構成に熱影響を与えるおそれを抑制することができる。
【図面の簡単な説明】
【0010】

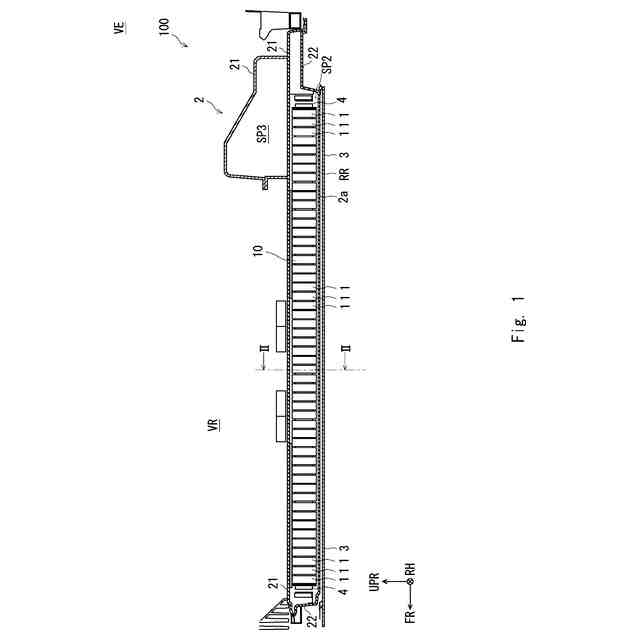

実施の形態1に係る電池パックの一構成例の模式断面図である。

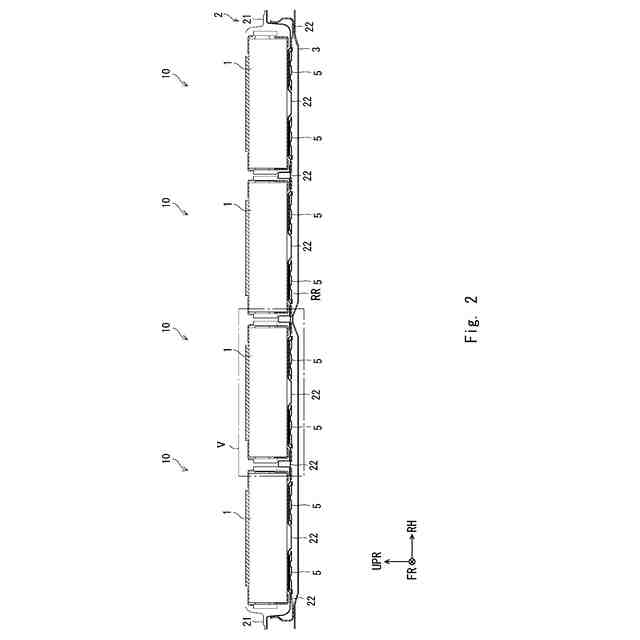

実施の形態1に係る電池モジュールの断面図である。

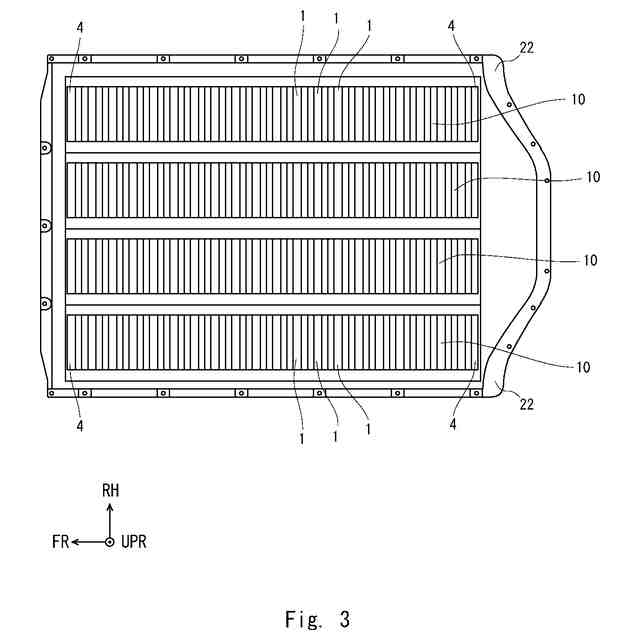

実施の形態1に係る電池モジュール及びケースの上面図である。

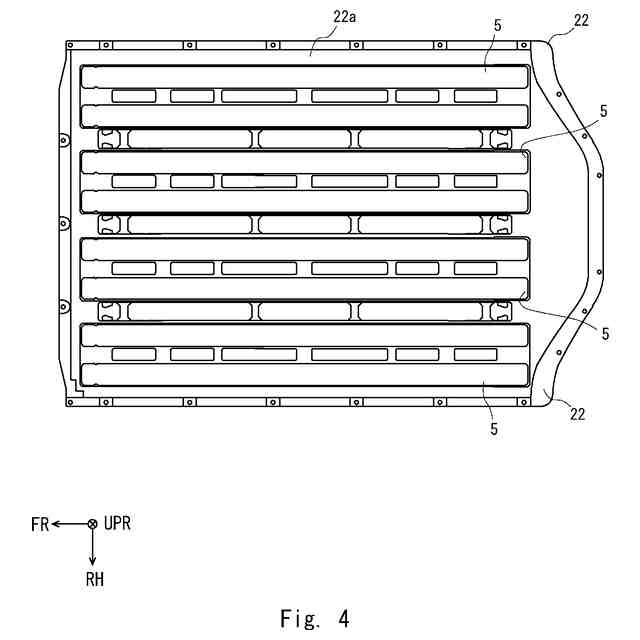

実施の形態1に係るケースの底面図である。

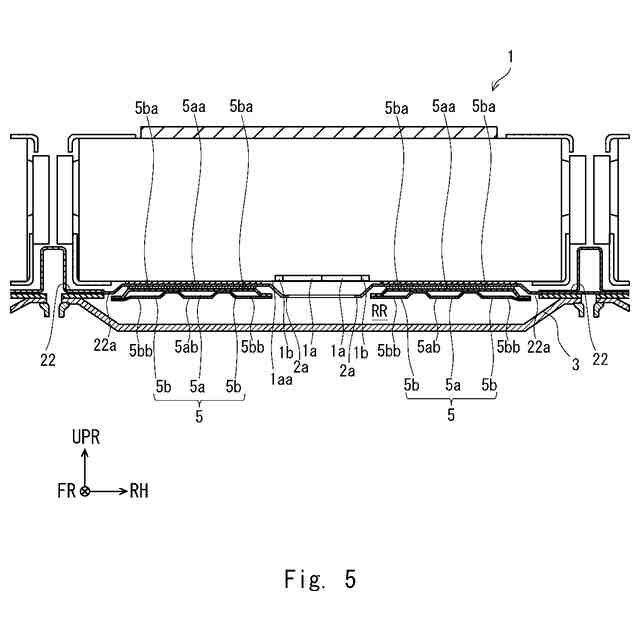

実施の形態1に係る電池モジュールの拡大断面図である。
【発明を実施するための形態】
(【0011】以降は省略されています)
