公開番号2025129988
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024027020
出願日2024-02-26
発明の名称安全なNAS電池
出願人個人
代理人
主分類H01M 50/253 20210101AFI20250829BHJP(基本的電気素子)
要約【課題】NAS電池の信頼性と安全性を高める。
【解決手段】NAS電池を収容した容器内の、NAS電池と容器と主要部材の表面に絶縁塗装し、絶縁塗装表面に絶縁体の粒子を固着させる。
NAS電池と電極板と端子に、等間隔に窪みや突起を設け、窪みと突起を互いに勘合させ、窪みの深さより突起の長さを長くする。
NAS電池を収容した容器に加圧液を満たす。
NAS電池を収容した容器に水容器を装着し水容器に水を貯え、水容器の外周を波型や凹凸に加工し表面積を増やす。
NAS電池を収容した容器の周囲に消火管を配置し、消火管に多数の穴を開けておき、消火管に外部から水を注入できる様にする。
NAS電池を、上限温度を超える高温で充電する。
NAS電池の摺動面の絶縁塗装の一部を平坦にする。

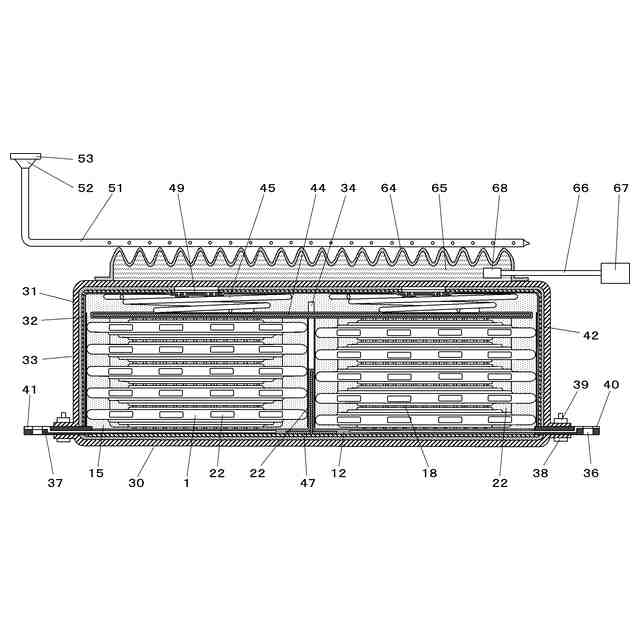

【選択図】図2
特許請求の範囲【請求項１】
ＮＡＳ電池を収容した容器内の、ＮＡＳ電池と容器と主要部材の表面に絶縁塗装し、絶縁塗装表面に絶縁体の粒子を固着させる。
続きを表示（約 390 文字）【請求項２】
ＮＡＳ電池と電極板と端子に、等間隔に窪みや突起を設け、窪みと突起を互いに勘合させ、窪みの深さより突起の長さを長くする。
【請求項３】
ＮＡＳ電池を収容した容器に加圧液を満たす。
【請求項４】
ＮＡＳ電池を収容した容器に水容器を装着し水容器に水を貯え、水容器の外周を波型や凹凸に加工し表面積を増やす。
【請求項５】
ＮＡＳ電池を収容した容器の周囲に消火管を配置し、消火管に多数の穴を開けておき、消火管に外部から水を注入できる様にする。
【請求項６】
ＮＡＳ電池を搭載した機器を、水中に投入して電池を冷やし、水中に投入しても機器が壊れない様にする。
【請求項７】
ＮＡＳ電池を、上限温度を超える高温で充電する。
【請求項８】
請求項１の摺動面の絶縁塗装の一部を平坦にする。

発明の詳細な説明【技術分野】
【０００１】
電池の活物質のナトリウムと硫黄と硫化ナトリウムを溶解させて動作する、ナトリウム硫黄電池（ＮＡＳ電池と略す）に関するものである。
続きを表示（約 660 文字）【背景技術】
【０００２】
ＮＡＳ電池は、断熱性の容器に電池を収容して高温を維持し、電池の制御機構を付帯させて、組電池として提供されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１ー２４３９７７号公報
特開２００２－２９８９０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ＮＡＳ電池が、熱暴走して局部的に高温になって破損する事がある。
【０００５】
ＮＡＳ電池は、振動等で電池がずれて接続が不安定になりやすく、衝撃にも弱い。
【０００６】
電池の熱は、最終的には空中に放散する必要があり、大型の組電池ではラジエータをファンで扇ぎ冷却水をポンプで循環させて、電池の温度を下げている。
【０００７】
電気自動車（ＥＶと略す）や携帯機器は、搭載した電池の火災を消火できず、外部に延焼する事故が起きやすい。
【０００８】
ＮＡＳ電池は充放電に伴い、陽極に溶解しにくいＮａ２Ｓ２が蓄積して、電池の容量が低下していく。
【０００９】
伸縮するＮＡＳ電池は周囲と摺動し、周囲との絶縁も維持する必要がある。
【課題を解決するための手段】
【００１０】
ＮＡＳ電池を収容した容器内の、ＮＡＳ電池と容器と主要部材の表面に絶縁塗装し、絶縁塗装表面に絶縁体の粒子を固着させる。
（【００１１】以降は省略されています）
