公開番号2025134452
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024032365
出願日2024-03-04
発明の名称外装品、吐出製品
出願人株式会社ダイゾー
代理人個人,個人
主分類B65D 83/20 20250101AFI20250909BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】取り外せる状態になっていることが直感的に分かり易く、且つ短時間で取り外すことができる外装品を提供する。

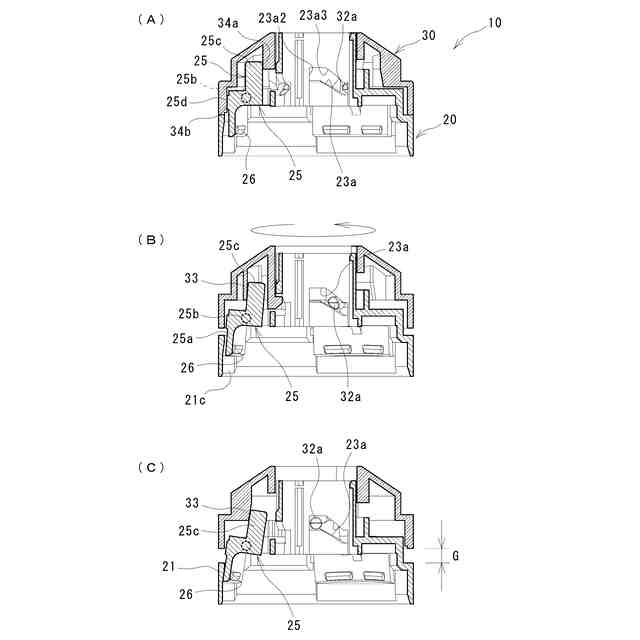

【解決手段】吐出容器に取り付けられるカバー部材20と、カバー部材20に回動操作可能に取り付けられた操作部材30とを備え、カバー部材20が、弾性揺動部25と、弾性揺動部25に設けられ、吐出容器に係合する係合突起26とを備え、操作部材30が、操作部材30を回動操作することによって弾性揺動部25を揺動させて、係合突起26の吐出容器2との係合を解除する当接部33を備えており、カバー部材20に、操作部材30を回動操作すると、回動しながら上昇するように操作部材30を導くガイド溝23aが設けられている。
【選択図】図5

特許請求の範囲【請求項１】
吐出容器に取り付けられるカバー部材と、
カバー部材に回動操作可能に取り付けられた操作部材とを備え、
カバー部材が、弾性揺動部と、弾性揺動部に設けられ、吐出容器に係合する係合突起とを備え、
操作部材が、操作部材を回動操作することによって弾性揺動部を揺動させて、係合突起の吐出容器との係合を解除する当接部を備えており、
カバー部材と操作部材のどちらか一方に、操作部材を回動操作すると、回動しながら上昇するように操作部材を導くガイド溝が設けられている、外装品。
続きを表示（約 360 文字）【請求項２】
ガイド溝に差し込まれ、操作部材の回動操作時にガイド溝内を進む突起が、カバー部材と操作部材のうち、ガイド溝が設けられていない側に設けられており、
ガイド溝が設けられている側に、ガイド溝内を進む突起の進行を所定の位置で止めるストッパが設けられている、請求項１記載の外装品。
【請求項３】
外装品が、吐出容器のステムに接続される押しボタンをさらに備え、
カバー部材が、押しボタンを上下動可能に保持する内周壁を備えている、請求項１記載の外装品。
【請求項４】
カバー部材に操作部材を取り付ける際に、突起をガイド溝に導くための目印が設けられている、請求項２記載の外装品。
【請求項５】
吐出容器と、請求項１記載の外装品と、を備えた吐出製品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、吐出容器用の付け替え式の外装品と、この外装品を備える吐出製品に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、使い終わった後に簡単な操作で吐出容器から取り外すことができる吐出容器用の外装品が開示されている。この外装品は、カバー部材に回動可能に取り付けられた操作部材を回動操作することで吐出容器から取り外せるようになっている。
【０００３】
特許文献２には、容器体に係合された脚片を有する筒状基体と、その筒状基体の外周に螺合された筒状操作体とを備える筒状装着部材が開示されている。この筒状装着部材は、脚片が容器体から離れようとする弾性力を、筒状基体に螺合された筒状操作体によって押さえ付けることで容器体に固定されている。そのため、筒状操作体を筒状基体から取り外せば、脚片の容器体との係合が解除され、筒状基体を容器体から取り外すことができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１５９０３１号公報
特開２００８－２４７４７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の外装品には、吐出容器から外装品を取り外せる状態になっているか否かを示すためのマークが設けられているが、取り外せる状態になっているかが分かり難いという課題があった。
【０００６】
特許文献２の筒状装着部材は、筒状操作体を筒状基体から取り外すのに、筒状操作体を螺脱方向に何周も回転させなければならず、取り外しに時間がかかってしまう。
【０００７】
本発明は、取り外せる状態になっていることが直感的に分かり易く、且つ短時間で取り外すことができる外装品の提供を目的としている。
【課題を解決するための手段】
【０００８】

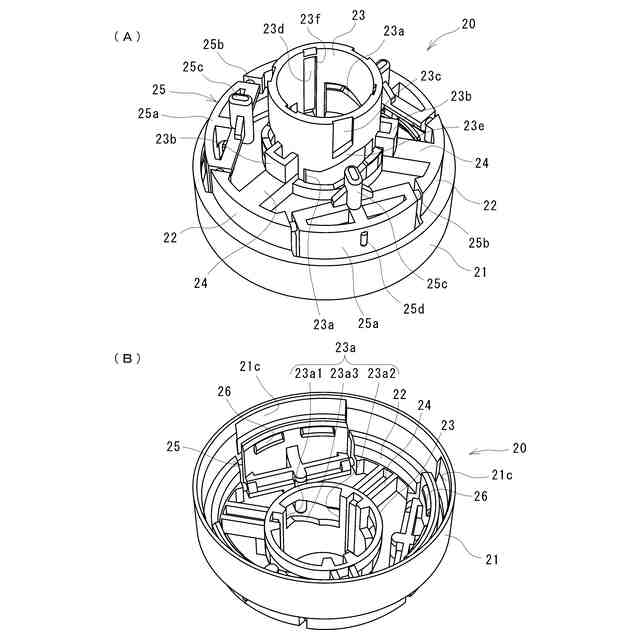

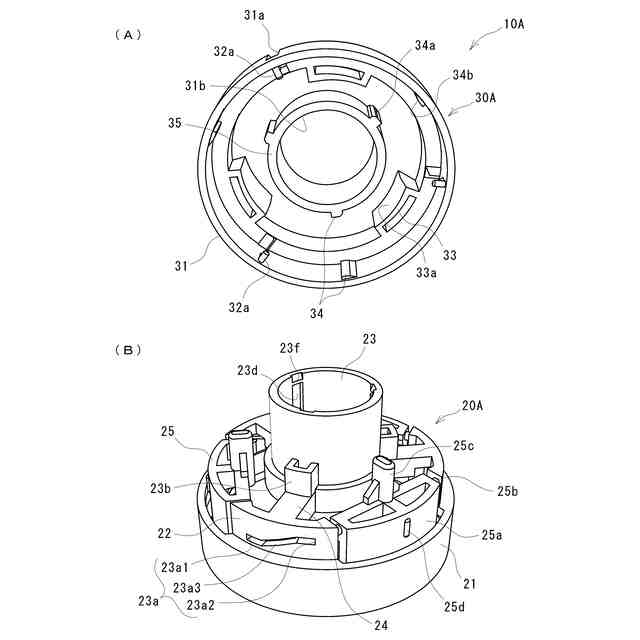

本発明の外装品は、吐出容器２に取り付けられるカバー部材２０、２０Ａと、カバー部材２０に回動操作可能に取り付けられた操作部材３０、３０Ａとを備え、カバー部材２０、２０Ａが、弾性揺動部２５と、弾性揺動部２５に設けられ、吐出容器２に係合する係合突起２６とを備え、操作部材３０、３０Ａが、操作部材３０、３０Ａを回動操作することによって弾性揺動部２５を揺動させて、係合突起２６の吐出容器２との係合を解除する当接部３３を備えており、カバー部材２０、２０Ａと操作部材３０、３０Ａのどちらか一方に、操作部材３０、３０Ａを回動操作すると、回動しながら上昇するように操作部材３０、３０Ａを導くガイド溝２３ａが設けられていることを特徴としている。
【０００９】
上記外装品において、ガイド溝２３ａに差し込まれ、操作部材３０、３０Ａの回動操作時にガイド溝２３ａ内を進む突起３２ａが、カバー部材２０、２０Ａと操作部材３０、３０Ａのうち、ガイド溝２３ａが設けられていない側に設けられており、ガイド溝２３ａが設けられている側に、ガイド溝２３ａ内を進む突起３２ａの進行を所定の位置で止めるストッパ（突出部２３ｂ、始端部２３ａ１、終端部２３ａ２）が設けられていることが好ましい。
【００１０】
また、外装品が、吐出容器２のステム４ａに接続される押しボタン４０をさらに備え、カバー部材２０、２０Ａが、押しボタン４０を上下動可能に保持する内周壁２３を備えていることが好ましい。
（【００１１】以降は省略されています）
