特許ウォッチ

公開番号2025134537
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024032511
出願日2024-03-04
発明の名称合金部材および製品
出願人株式会社C&A,国立大学法人東北大学
代理人個人
主分類C22C 5/04 20060101AFI20250909BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】耐食性および機械的特性に優れた合金部材を提供する。
【解決手段】この合金部材は、Ruと強磁性元素とRuおよび強磁性元素以外の金属とを含む合金部材であって、耐食性部材である。この合金部材は、合金部材中Ruを28原子%以上97原子%以下含み、合金部材中強磁性元素を2原子%以上77原子%以下含む。また、この合金部材は、HCP相を50体積%以上含むことができる。
【選択図】なし
特許請求の範囲【請求項１】
Ｒｕと強磁性元素とＲｕおよび前記強磁性元素以外の金属とを含む合金部材であって、
Ｒｕを２８原子％以上９７原子％以下含み、
前記強磁性元素を２原子％以上７７原子％以下含む
合金部材。
続きを表示（約 390 文字）【請求項２】
請求項１記載の合金部材において、
ＨＣＰ相を５０体積％以上含む合金部材。
【請求項３】
請求項１記載の合金部材において、
前記金属は、ＭｏまたはＷである合金部材。
【請求項４】
請求項１記載の合金部材において、
前記金属は、Ｒｅである合金部材。
【請求項５】
請求項１記載の合金部材において、
前記強磁性元素は、Ｆｅ、ＣｏおよびＮｉから選ばれる１種または２種以上の金属である合金部材。
【請求項６】
請求項１記載の合金部材において、
膜状に形成されている合金部材。
【請求項７】
請求項１記載の合金部材において、

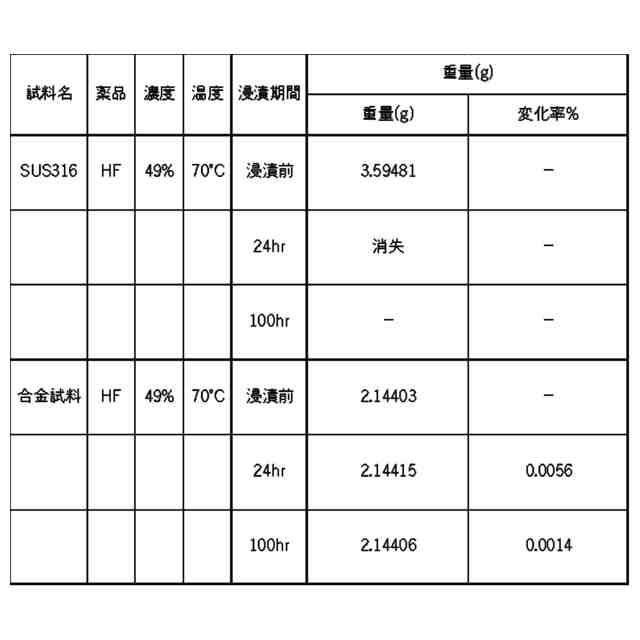

耐食性部材である合金部材。
【請求項８】
請求項１記載の合金部材または耐食性部材を含む製品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、耐食性に優れた合金部材および製品に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、ステンレス等は汎用的な材料として種々の分野に用いられている。近年においては不働態被膜などを形成して、耐食性を改善するなどの検討がなされている。また、耐食性に優れた金属材料の開発も進められており、例えば、Ｔｉ等の耐食性に優れた金属を用いた合金などが開発されている（特許文献１）。また、高反応性液体を用いた技術では、有害物質の分解や特定物質の抽出へ応用されているほか、将来的に地熱発電への応用も期待されており、例えば、超臨界水に対する耐食性に優れた部材などの開発が進められてきた（非特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特許第７１７５４７７号公報
【非特許文献】
【０００４】
大江太郎他、「塩酸を含有する超臨界水および亜臨界水酸化環境下における貴金属およびＴｉ－ＩｒＯ2－Ｔａ2Ｏ5の腐食試験」、材料と環境、第５６巻、第８号、３６７－３７２頁、２００７年。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、いずれの材料も汎用性に乏しく、また、耐食性においてもまだまだ満足のいくものではなかった。例えば、ステンレスに不働態被膜を形成するにしても、工程が煩雑になり、形成手法も容易ではなく、満足のいくものではなかった。また、合金についても、形成手法が容易ではなく、加工性、意図しない結晶相の発生による機械特性の劣化などの問題があった。その他にも、例えば、ステンレス系、Ｎｉ基超合金、Ｔｉ基合金、貴金属などの様々な材料系に対する超臨界水に対する耐食性が調査されてきたが、耐食性に課題がある、もしくは貴金属では優れた耐食性を有する反面、機械的特性の劣化などの問題があった。
【０００６】
本発明は、以上のような問題点を解消するためになされたものであり、耐食性および機械的特性に優れた合金部材を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明に係る合金部材は、Ｒｕと強磁性元素とＲｕおよび強磁性元素以外の金属とを含む合金部材であって、Ｒｕを２８原子％以上９７原子％以下含み、強磁性元素を２原子％以上７７原子％以下含む。
【０００８】
上記合金部材の一構成例において、ＨＣＰ相を５０体積％以上含む。
【０００９】
上記合金部材の一構成例において、金属は、ＭｏまたはＷである。
【００１０】
上記合金部材の一構成例において、金属は、Ｒｅである。
（【００１１】以降は省略されています）

関連特許
