公開番号2025134755
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2025096886,2024102594
出願日2025-06-10,2016-05-11
発明の名称粘着剤層付き偏光フィルム、及び画像表示装置
出願人日東電工株式会社
代理人弁理士法人ユニアス国際特許事務所
主分類G02B 5/30 20060101AFI20250909BHJP(光学)
要約【課題】本発明は、歩留まり低下の課題を解決することができ、かつ、偏光フィルムが薄型の場合であっても、十分な紫外線カット機能を付与することができ、カール発生を抑制することができる粘着剤層付き偏光フィルムを提供する。また、本発明は、前記粘着剤層付き偏光フィルムを用いた画像表示装置を提供する。

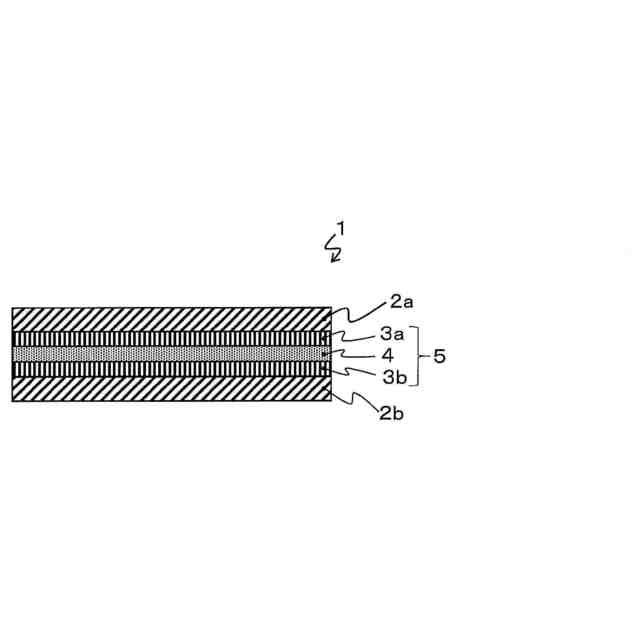

【解決手段】本発明は、画像表示装置において画像表示部より視認側に用いられる粘着剤層付き偏光フィルム1であって、前記粘着剤層付き偏光フィルム1は、偏光フィルム5と当該偏光フィルム5の両面に粘着剤層2a、2bを有し、前記偏光フィルム5は、偏光子4と当該偏光子の両面に透明保護フィルム3a、3bを有し、前記偏光子4の視認側の透明保護フィルム3aの波長380nmにおける透過率が6%未満であり、かつ前記偏光フィルム5の視認側の粘着剤層2aが紫外線吸収機能を有することを特徴とする粘着剤層付き偏光フィルム1である。
【選択図】図1
特許請求の範囲【請求項１】
画像表示装置において画像表示部より視認側に用いられる粘着剤層付き偏光フィルムであって、
前記粘着剤層付き偏光フィルムは、偏光フィルムと当該偏光フィルムの両面に粘着剤層を有し、
前記偏光フィルムは、偏光子と当該偏光子の両面に透明保護フィルムを有し、
前記偏光子の視認側の透明保護フィルムの波長３８０ｎｍにおける透過率が６％未満であり、かつ
前記偏光フィルムの視認側の粘着剤層が紫外線吸収機能を有することを特徴とする粘着剤層付き偏光フィルム。
続きを表示（約 830 文字）【請求項２】
前記偏光子の視認側の透明保護フィルムが、トリアセチルセルロースフィルム、アクリルフィルム、ポリエチレンテレフタレートフィルム、及びシクロ系ないしはノルボルネン構造を有するポリオレフィンフィルムからなる群から選択される少なくとも１種のフィルムであり、かつ厚さが４０μｍ以下であることを特徴とする請求項１に記載の粘着剤層付き偏光フィルム。
【請求項３】
前記偏光フィルムの視認側の粘着剤層の厚さが、前記偏光フィルムの画像表示部側の粘着剤層の厚さの２倍以上であることを特徴とする請求項１又は２に記載の粘着剤層付き偏光フィルム。
【請求項４】
前記偏光フィルムの視認側の粘着剤層が、波長３８０ｎｍの透過率が９％以下であり、かつ、波長４００ｎｍの透過率が６０％以上であることを特徴とする請求項１～３のいずれかに記載の粘着剤層付き偏光フィルム。
【請求項５】
前記偏光フィルムの視認側の粘着剤層が、波長３８０ｎｍの透過率が９％以下であり、かつ、波長４２０ｎｍの透過率が７５％以下であることを特徴とする請求項１～３のいずれかに記載の粘着剤層付き偏光フィルム。
【請求項６】
前記偏光フィルムの視認側の粘着剤層のｂ＊値が３．０以下であることを特徴とする請求項１～４のいずれかに記載の粘着剤層付き偏光フィルム。
【請求項７】
前記偏光フィルムの視認側の粘着剤層が、アクリル系ポリマーをベースポリマーとして含有していることを特徴とする請求項１～６のいずれかに記載の粘着剤層付き偏光フィルム。
【請求項８】
液晶表示装置又は有機ＥＬ表示装置に用いることを特徴とする請求項１～７のいずれかに記載の粘着剤層付き偏光フィルム。
【請求項９】
請求項１～８のいずれかに記載の粘着剤層付き偏光フィルムを画像表示部より視認側に用いたことを特徴とする画像表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像表示装置に用いる粘着剤層付き偏光フィルムに関する。また、本発明は
、前記粘着剤層付き偏光フィルムを用いた画像表示装置に関する。画像表示装置としては
、液晶表示装置、有機ＥＬ（エレクトロルミネッセンス）表示装置、ＰＤＰ（プラズマデ
ィスプレイパネル）、電子ペーパー等が挙げられる。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
液晶表示装置及び有機ＥＬ表示装置等は、その画像形成方式から、例えば、液晶表示装
置では、液晶セルの両側に偏光素子を配置することが必要不可欠であり、一般的には偏光
フィルムが貼着されている。また液晶パネル及び有機ＥＬパネル等の表示パネルには偏光
フィルムの他に、ディスプレイの表示品位を向上させるために様々な光学素子が用いられ
るようになってきている。
【０００３】
これらの画像表示装置に用いられる偏光フィルムは、一般に偏光子を２枚の保護フィル
ムで挟持する構成を有しており、保護フィルムとしてはトリアセチルセルロース（ＴＡＣ
）が広く用いられている。
【０００４】
近年、画像表示装置の軽量化、薄膜化の流れに伴い、画像表示装置に使用される各部材
について薄膜化が要求されており、偏光フィルムの保護フィルムについても薄膜化が要求
されている。前記保護フィルムの厚さが薄くなると、画像表示装置に入射する紫外線を十
分にカットできなくなり、偏光子のみならず、画像表示装置に用いられる液晶パネル、有
機ＥＬ素子等をはじめとする各種光学部材の紫外線による劣化を早めるといった問題があ
った。
【０００５】
このような問題を解消するために、例えば、画像表示装置における表面保護パネルと液
晶モジュールの視認側との間に配設して、２つの部材を一体化させるための両面粘着シー
トであって、少なくとも１層の紫外線吸収層を有し、波長３８０ｎｍの光線透過率が３０
％以下であり、かつ波長４３０ｎｍよりも長波長側における可視光透過率が８０％以上で
ある画像表示装置用透明両面粘着シート（例えば、特許文献１参照）や、アクリル系ポリ
マー及びトリアジン系紫外線吸収剤を含有する粘着剤層を有する粘着シートが知られてい
る（例えば、特許文献２参照）。また、光学フィルムの片面又は両面に粘着剤層が設けら
れている粘着型光学フィルムにおいて、前記粘着剤層に紫外線吸収能を付与できることが
知られている（例えば、特許文献３参照）。
【先行技術文献】
【特許文献】
【０００６】
特開２０１２－２１１３０５号公報
特開２０１３－７５９７８号公報
特許第４２０８１８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
近年、特許文献１～３に記載されているように、紫外線吸収機能を有する透明粘着剤を
用いて画像表示装置に用いる各種部材を貼り合わせることが知られているが、この場合、
厚みムラが生じたり、歩留まり悪化、作業性といった観点で課題があった。
【０００８】
また、偏光フィルムの用途によっては、偏光フィルムに、より高い紫外線吸収機能が要
求される場合がある。具体的には、長時間（具体的には３００時間程度）紫外線に曝され
た場合や、幅広い波長領域を有する紫外線に曝された場合であっても、光学特性が変化し
ないことが要求されており、そのようなより高い紫外線吸収機能を満足する偏光フィルム
が望まれていた。
【０００９】
また、偏光フィルムの偏光子や保護フィルムの薄膜化により、得られる偏光フィルムに
カールが生じるといった問題もあった。
【００１０】
そこで、本発明は、歩留まり低下の課題を解決することができ、かつ、偏光フィルムが
薄型の場合であっても、より高い紫外線カット機能を付与することができ、カール発生を
抑制することができる粘着剤層付き偏光フィルムを提供すること目的とする。また、本発
明は、前記粘着剤層付き偏光フィルムを用いた画像表示装置を提供することも目的とする
。
【課題を解決するための手段】
（【００１１】以降は省略されています）
