特許ウォッチ

公開番号2025135208
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024032907
出願日2024-03-05
発明の名称薬剤含有ハイドロゲルの製造方法、眼科用医療器具の製造方法及びコンタクトレンズの製造方法
出願人三菱ケミカル株式会社
代理人個人,個人,個人
主分類A61L 24/00 20060101AFI20250910BHJP(医学または獣医学;衛生学)
要約【課題】薬剤の徐放性に優れる薬剤含有ハイドロゲルが得られる製造方法を提供する。
【解決手段】水、ポリビニルアルコール及び薬剤を含む第1の組成物に1回以上の凍結融解処理を含む第1の処理を行うことで第1の薬剤含有ハイドロゲルを得て、水、ポリビニルアルコール及び薬剤を含む第2の液状組成物、並びに前記第1の薬剤含有ハイドロゲルを型に収容し、1回以上の凍結融解処理を含む第2の処理を行うことで第2の薬剤含有ハイドロゲルを得る、薬剤含有ハイドロゲルの製造方法。
【選択図】なし
特許請求の範囲【請求項１】
水、ポリビニルアルコール及び薬剤を含む第１の組成物に１回以上の凍結融解処理を含む第１の処理を行うことで第１の薬剤含有ハイドロゲルを得て、
水、ポリビニルアルコール及び薬剤を含む第２の液状組成物、並びに前記第１の薬剤含有ハイドロゲルを型に収容し、１回以上の凍結融解処理を含む第２の処理を行うことで第２の薬剤含有ハイドロゲルを得る、薬剤含有ハイドロゲルの製造方法。
続きを表示（約 450 文字）【請求項２】
前記第１の処理及び前記第２の処理において、２回以上の凍結融解処理の間に、生成したハイドロゲルの含水率を７５質量％以下に調整する請求項１に記載の薬剤含有ハイドロゲルの製造方法。
【請求項３】
前記ポリビニルアルコールが変性ポリビニルアルコールである請求項１に記載の薬剤含有ハイドロゲルの製造方法。
【請求項４】
前記ポリビニルアルコールがカチオン性基を有する変性ポリビニルアルコールであり、前記薬剤がアニオン系薬剤を含む請求項１に記載の薬剤含有ハイドロゲルの製造方法。
【請求項５】
請求項１～４のいずれか一項に記載の薬剤含有ハイドロゲルの製造方法により薬剤含有ハイドロゲルを製造する、薬剤含有ハイドロゲルを含む眼科用医療器具の製造方法。
【請求項６】
請求項１～４のいずれか一項に記載の薬剤含有ハイドロゲルの製造方法により薬剤含有ハイドロゲルを製造する、薬剤含有ハイドロゲルを含むコンタクトレンズの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、薬剤含有ハイドロゲルの製造方法、眼科用医療器具の製造方法及びコンタクトレンズの製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
治療のための薬剤を含むコンタクトレンズを装着することで眼中の患部に薬剤を長期間に渡って送出できる様、薬剤の徐放性を有するコンタクトレンズが検討されている（特許文献１）。
【０００３】
コンタクトレンズには化学的に架橋されたハイドロゲルが用いられている。かかるコンタクトレンズに薬剤を含有させる場合、コンタクトレンズに成形された架橋後のハイドロゲルに薬剤を含浸させる必要がある。しかし、徐放性を有するようなハイドロゲルには薬剤が含浸しにくいという問題がある。
【０００４】
一方、ポリビニルアルコールの水溶液の凍結と融解を繰り返すことで、ポリビニルアルコールを物理的に架橋させてハイドロゲルとすることができる（特許文献２）。
【先行技術文献】
【特許文献】
【０００５】
特表２００８－５３９８３７号公報
特開平８－２３９５３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ポリビニルアルコールの水溶液に事前に薬剤を添加しておくことで、薬剤を含有するハイドロゲルを作製することができ、架橋後のハイドロゲルに薬剤を含浸させる必要はなくなる。
しかし、従来のポリビニルアルコールを用いたハイドロゲルでは、薬剤を大量に含有させた場合、初期にほとんどの薬剤が溶出してしまい、徐放性に劣るという問題がある。
【０００７】
本発明の目的は、薬剤の徐放性に優れる薬剤含有ハイドロゲルが得られる製造方法を提供することにある。
【課題を解決するための手段】
【０００８】
本発明は、以下の態様を有する。
［１］水、ポリビニルアルコール及び薬剤を含む第１の組成物に１回以上の凍結融解処理を含む第１の処理を行うことで第１の薬剤含有ハイドロゲルを得て、
水、ポリビニルアルコール及び薬剤を含む第２の液状組成物、並びに前記第１の薬剤含有ハイドロゲルを型に収容し、１回以上の凍結融解処理を含む第２の処理を行うことで第２の薬剤含有ハイドロゲルを得る、薬剤含有ハイドロゲルの製造方法。
［２］前記第１の処理及び前記第２の処理において、２回以上の凍結融解処理の間に、生成したハイドロゲルの含水率を７５質量％以下に調整する前記［１］の薬剤含有ハイドロゲルの製造方法。
［３］前記ポリビニルアルコールが変性ポリビニルアルコールである前記［１］又は［２］の薬剤含有ハイドロゲルの製造方法。
［４］前記ポリビニルアルコールがカチオン性基を有する変性ポリビニルアルコールであり、前記薬剤がアニオン系薬剤を含む前記［１］～［３］のいずれかの薬剤含有ハイドロゲルの製造方法。
［５］前記［１］～［４］のいずれかの薬剤含有ハイドロゲルの製造方法により薬剤含有ハイドロゲルを製造する、薬剤含有ハイドロゲルを含む眼科用医療器具の製造方法。
［６］前記［１］～［４］のいずれかの薬剤含有ハイドロゲルの製造方法により薬剤含有ハイドロゲルを製造する、薬剤含有ハイドロゲルを含むコンタクトレンズの製造方法。
【発明の効果】
【０００９】
本発明によれば、薬剤の徐放性に優れる薬剤含有ハイドロゲルが得られる製造方法を提供できる。
【図面の簡単な説明】
【００１０】

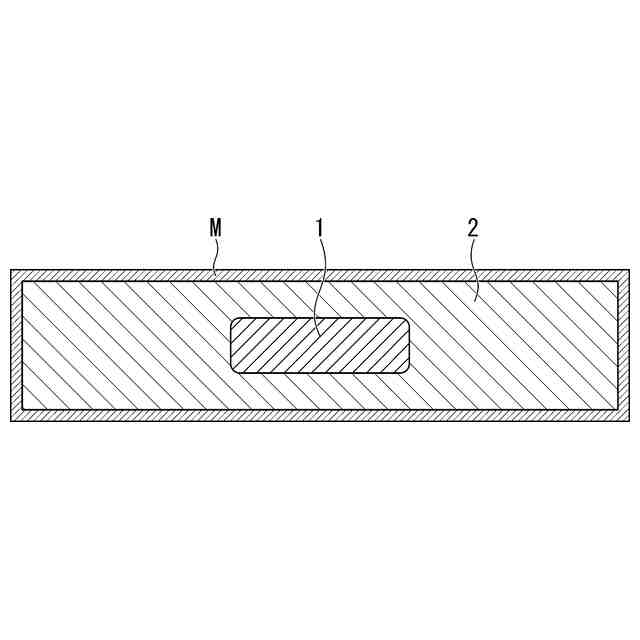

第１の薬剤含有ハイドロゲル及び第２の液状組成物を型に入れた状態を模式的に示す断面図である。

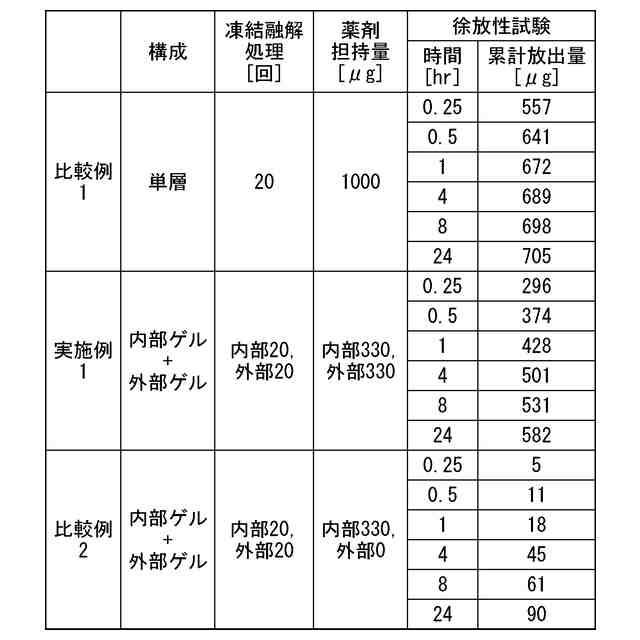

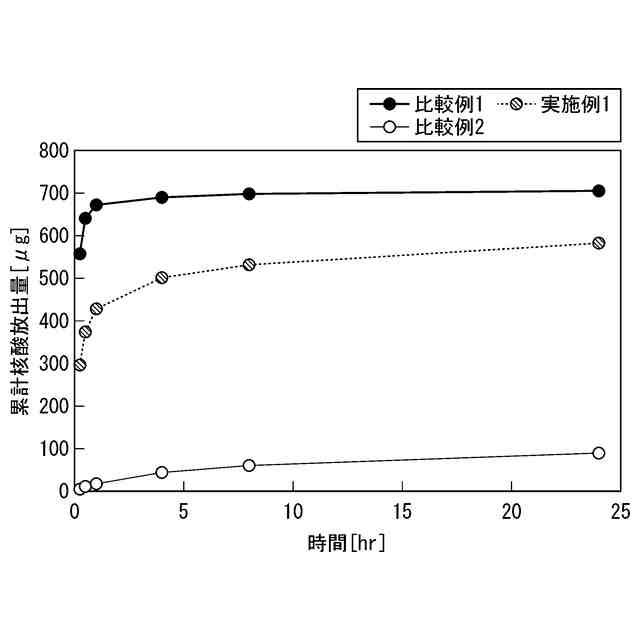

実施例１、比較例１～２の薬剤含有ハイドロゲルの徐放性試験結果を示すグラフである。
【発明を実施するための形態】
（【００１１】以降は省略されています）

関連特許
