特許ウォッチ

公開番号2025146202
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046854
出願日2024-03-22
発明の名称ポリエステル及びその製造方法
出願人三菱ケミカル株式会社
代理人個人,個人
主分類C08G 63/672 20060101AFI20250926BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】共重合成分としてポリエーテルポリオールを用いたポリエステルにおいて、柔軟性と引張破断耐性の両立を発現できるポリエステルを提供する。
【解決手段】メチレンオキシ(-CH₂-O-)の繰り返し単位の含有量が0mol%を超え50mol%未満であるポリメチレンオキシポリアルキレンオキシ基を有するポリエステル。前記ポリメチレンオキシポリアルキレンオキシ基が下記式(1)で表されることが好ましい。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025146202000006.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">31</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">140</com:WidthMeasure> </com:Image> (式中、Rは炭素数が2以上の二価の炭化水素基である。n、m及びsはそれぞれ独立に1以上の整数である。)
【選択図】なし
特許請求の範囲【請求項１】
メチレンオキシ（－ＣＨ
２
－Ｏ－）の繰り返し単位の含有量が０ｍｏｌ％を超え５０ｍｏｌ％未満であるポリメチレンオキシポリアルキレンオキシ基を有するポリエステル。
続きを表示（約 920 文字）【請求項２】

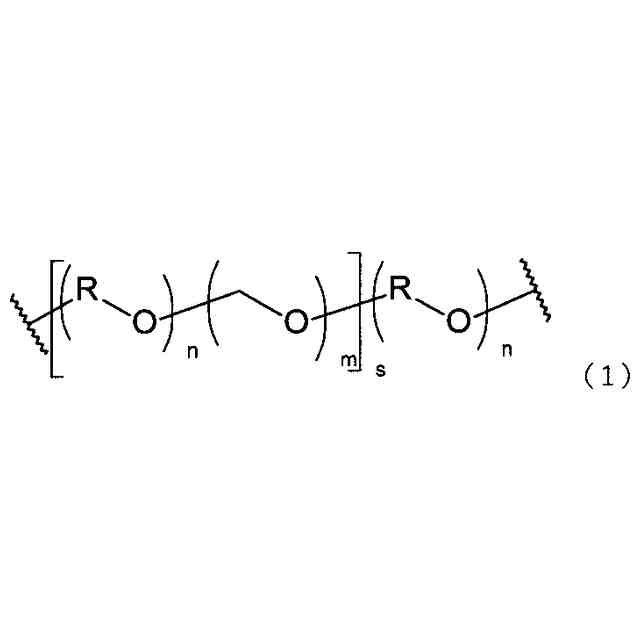

前記ポリメチレンオキシポリアルキレンオキシ基が下記式（１）で表される、請求項１に記載のポリエステル。
TIFF
2025146202000005.tif
31
140
（式中、Ｒは炭素数が２以上の二価の炭化水素基である。ｎ、ｍ及びｓはそれぞれ独立に１以上の整数である。）
【請求項３】
前記ポリメチレンオキシポリアルキレンオキシ基のメチレンオキシ（－ＣＨ
２
－Ｏ－）の繰り返し単位の含有量が３０ｍｏｌ％未満である、請求項１に記載のポリエステル。
【請求項４】
前記ポリエステルを構成する全ジオール成分のうち、前記ポリメチレンオキシポリアルキレンオキシ基の炭素原子側の末端に水酸基、酸素原子側の末端に水素原子が結合したジオール成分の含有量が５ｍｏｌ％未満である、請求項１に記載のポリエステル。
【請求項５】
前記ポリメチレンオキシポリアルキレンオキシ基の数平均分子量が１，０００を超え３，０００未満である、請求項１に記載のポリエステル。
【請求項６】
前記式（１）におけるＲがｎ－ブチレン基である、請求項２に記載のポリエステル。
【請求項７】
前記ポリエステルを構成するジカルボン酸成分がテレフタル酸成分を含む、請求項１に記載のポリエステル。
【請求項８】
前記ポリエステルを構成するジオール成分が、ポリメチレンオキシポリアルキレンオキシ基の炭素原子側の末端に水酸基、酸素原子側の末端に水素原子が結合したジオールと、１，４－ブタンジオールを含む、請求項１に記載のポリエステル。
【請求項９】

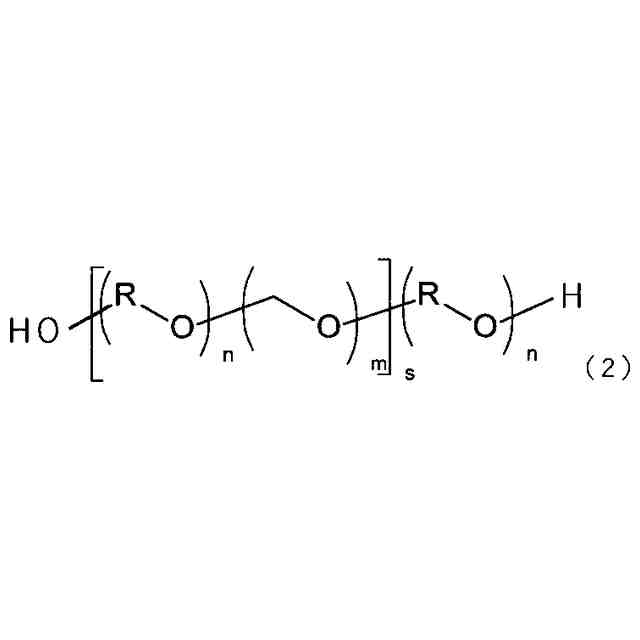

ポリメチレンオキシポリアルキレンオキシ基の炭素原子側の末端に水酸基、酸素原子側の末端に水素原子が結合したジオールと、該ジオール以外のジオールと、ジカルボン酸及び／又はそのエステル形成性誘導体とを反応槽に仕込み、エステル交換反応及び／又はエステル化反応と重縮合反応を経由して、請求項１～８のいずれか１項に記載のポリエステルを製造するポリエステルの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリエステル及びその製造方法に関する。詳しくは、本発明は成形時の熱分解を抑えながら、柔軟性と引張破断耐性を改善したポリメチレンオキシポリアルキレン共重合ポリエステルと、その製造方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ポリエステルは、その優れた機械的特性や化学的特性から、工業的に重要な位置を占めている。例えば、ポリエチレンテレフタレートやポリブチレンテレフタレート（ＰＢＴ）等の芳香族ポリエステルは、耐熱性、耐薬品性に優れた樹脂で、成形加工の容易さと経済性から、繊維、フィルム、シート、ボトル、電気電子部品、自動車部品、精密機器部品等の押出成形用途、射出成形用途等の分野で広く使用されている。
【０００３】
近年、ポリエステルの基本特性を維持しつつ、柔軟性や引張破断耐性といった新たな機能を付与したポリエステルが求められている。
ポリエステルの柔軟性については、ポリテトラメチレンエーテルグリコール（ＰＴＭＧ）等のポリエーテルポリオールを共重合成分として導入することで柔軟性を高めることができることが知られているが、その柔軟性の改善効果にも限界があり、高い柔軟性と引張破断耐性との両立は困難であった。
【０００４】
特許文献１にはポリメチレンオキシポリアルキレンオキシ基を含有するポリエステルが記載されている。
特許文献１に記載のポリエステルは、ポリメチレンオキシポリアルキレンオキシ基に該当する式（Ｉ）の－Ａ－Ｏ－Ｒ
１
－Ｏ－において、メチレンオキシ（－ＣＨ
２
－Ｏ－）に該当する繰り返し単位の含有量は、Ａ全体の少なくとも５０ｍｏｌ％、好ましくは少なくとも８０ｍｏｌ％、特に少なくとも９０ｍｏｌ％とあり、特許文献１には、メチレンオキシ（－ＣＨ
２
－Ｏ－）の繰り返し単位の含有量を少なくすることによる効果についての記載はない。
即ち、特許文献１は、ポリアセタールの改質を課題としており、特許文献１には、ポリメチレンオキシポリアルキレンオキシ基中のメチレンオキシの繰り返し単位の含有量は多い程好ましい旨記載されており、これを少なくすることで、何らかの効果が得られることを示唆する記載は一切なされていない。
【先行技術文献】
【特許文献】
【０００５】
特表２００７－５０４３３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、上記従来技術に鑑み、共重合成分としてポリエーテルポリオールを用いたポリエステルにおいて、柔軟性と引張破断耐性の両立を実現できるポリエステルを提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明者らは上記課題について鋭意検討した結果、オキシメチレン基を含むポリエーテルポリオールを用いた上で、オキシメチレンの繰り返し単位の含有割合を制御することにより、これらの課題が克服できることを知見し、本発明に到達した。
即ち本発明の要旨は以下である。
【０００８】
［１］メチレンオキシ（－ＣＨ
２
－Ｏ－）の繰り返し単位の含有量が０ｍｏｌ％を超え５０ｍｏｌ％未満であるポリメチレンオキシポリアルキレンオキシ基を有するポリエステル。
【０００９】
［２］前記ポリメチレンオキシポリアルキレンオキシ基が下記式（１）で表される、［１］に記載のポリエステル。
【００１０】
TIFF
2025146202000001.tif
31
140

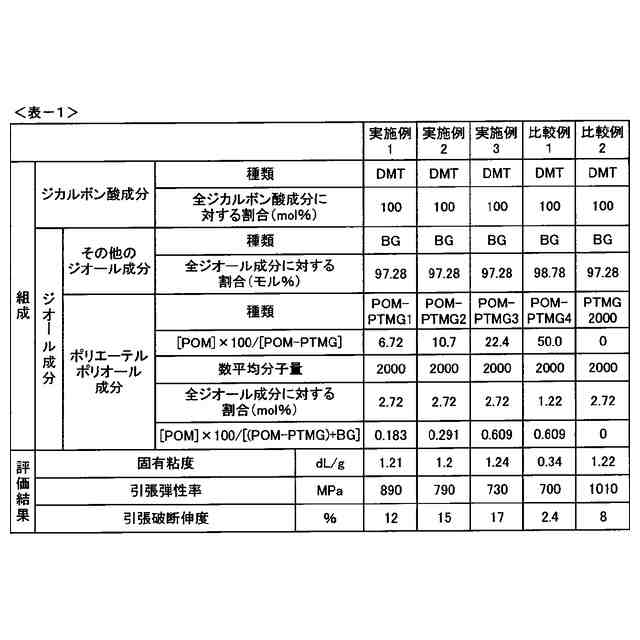

（【００１１】以降は省略されています）

関連特許
