公開番号2025135438
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033287
出願日2024-03-05
発明の名称過電圧検知装置及び電圧検出装置
出願人Astemo株式会社
代理人弁理士法人志賀国際特許事務所
主分類G01R 19/165 20060101AFI20250910BHJP(測定;試験)
要約【課題】過電圧の発生の有無をより正確に認知することが可能な過電圧検知装置及び電圧検出装置を提供する。
【解決手段】検知対象の過電圧を検知する過電圧検知装置であって、過電圧によってシャント電流が流れるシャント抵抗器と、通電によって状態が不可逆的に変化する不可逆素子と、シャント抵抗器の両端電圧に基づいて不可逆素子を状態変化させる駆動回路とを備える。

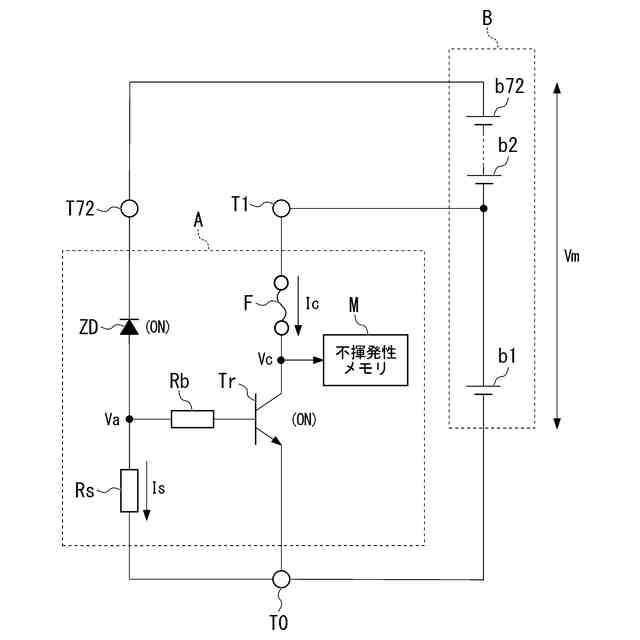

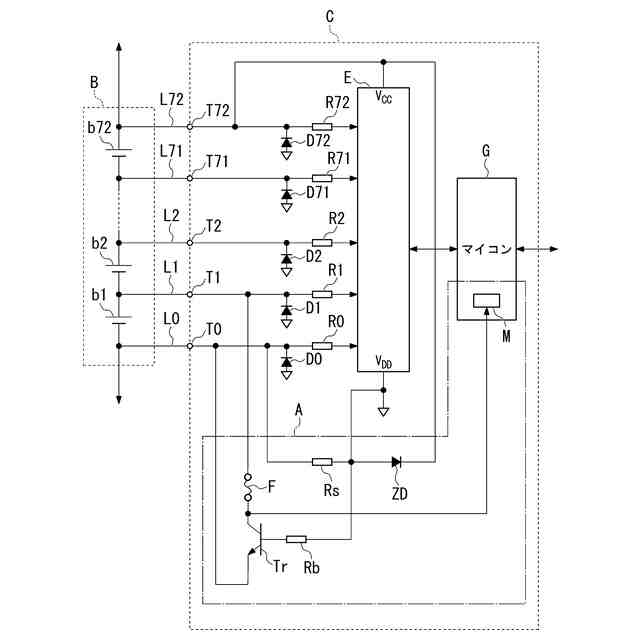

【選択図】図1
特許請求の範囲【請求項１】
検知対象の過電圧を検知する過電圧検知装置であって、
前記過電圧によってシャント電流が流れるシャント抵抗器と、
通電によって状態が不可逆的に変化する不可逆素子と、
前記シャント抵抗器の両端電圧に基づいて前記不可逆素子を状態変化させる駆動回路と
を備えることを特徴とする過電圧検知装置。
続きを表示（約 450 文字）【請求項２】
前記駆動回路は、前記両端電圧に基づいて非導通状態から導通状態に状態遷移するスイッチング素子であることを特徴とする請求項１に記載の過電圧検知装置。
【請求項３】
前記不可逆素子は、前記両端電圧に基づいて前記駆動回路が作動することによって溶断するヒューズであることを特徴とする請求項１又は２に記載の過電圧検知装置。
【請求項４】
前記不可逆素子の状態変化を過電圧履歴データとして記憶する不揮発性記憶装置をさらに備えることを特徴とする請求項１又は２に記載の過電圧検知装置。
【請求項５】
バッテリにおける複数のバッテリセルのセル電圧を検出するセル電圧検出回路と、
前記バッテリを前記検知対象とする請求項１又は２に記載の過電圧検知装置と
を備えることを特徴とする電圧検出装置。
【請求項６】
前記過電圧検知装置は、前記バッテリセルを電源として作動することを特徴とする請求項５に記載の電圧検出装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、過電圧検知装置及び電圧検出装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
下記特許文献１には、部品不良によって回収された場合に、過電圧やバッテリ逆接続の発生状況を容易に把握することができる車両用電子制御装置が開示されている。この車両用電子制御装置は、ＥＣＵに接続されるバッテリのプラス極とマイナス極が接続される端子間に、内部回路と並列にツェナーダイオード、逆接防止ダイオード及び履歴記録回路が接続されたものであり、上記履歴記録回路は、ツェナーダイオードとヒューズの直列回路から構成されている。このような車両用電子制御装置によれば、過電圧が発生するとツェナーダイオードが導通してヒューズが溶断されので、故障時にＥＣＵを回収した場合にヒューズの状態を確認することによって過電圧の発生の有無を知ることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－０５３８７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記背景技術は、過電圧によって履歴記録回路（直列回路）に流れる電流をヒューズに直接通電することによって、当該ヒューズを溶断させるものである。このような背景技術は、ノイズ耐性の面で問題がある。すなわち、背景技術では、過電圧に依らずノイズに起因してヒューズに流れる電流によって当該ヒューズが溶断し、過電圧の発生の有無を誤って認知する虞がある。
【０００５】
本発明は、上述した事情に鑑みてなされたものであり、過電圧の発生の有無をより正確に認知することが可能な過電圧検知装置及び電圧検出装置の提供を目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明では、過電圧検知装置に係る第１の解決手段として、検知対象の過電圧を検知する過電圧検知装置であって、前記過電圧によってシャント電流が流れるシャント抵抗器と、通電によって状態が不可逆的に変化する不可逆素子と、前記シャント抵抗器の両端電圧に基づいて前記不可逆素子を状態変化させる駆動回路と
を備える、という手段を採用する。
【０００７】
本発明では、過電圧検知装置に係る第２の解決手段として、上記第１の解決手段において、前記駆動回路は、前記両端電圧に基づいて非導通状態から導通状態に状態遷移するスイッチング素子である、という手段を採用する。
【０００８】
本発明では、過電圧検知装置に係る第３の解決手段として、上記第１又は第２の解決手段において、前記不可逆素子は、前記両端電圧に基づいて前記駆動回路が作動することによって溶断するヒューズである、という手段を採用する。
【０００９】
本発明では、過電圧検知装置に係る第４の解決手段として、上記第１～３のいずれかの解決手段において、前記不可逆素子の状態変化を過電圧履歴データとして記憶する不揮発性記憶装置をさらに備える、という手段を採用する。
【００１０】
本発明では、電圧検出装置に係る第１の解決手段として、バッテリにおける複数のバッテリセルのセル電圧を検出して外部に出力するセル電圧検出回路と、前記バッテリを前記検知対象とする上記第１～３のいずれかの解決手段に係る過電圧検知装置とを備える、という手段を採用する。
（【００１１】以降は省略されています）
