発明の名称端子台
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人,個人,個人
主分類H01R 4/58 20060101AFI20250911BHJP(基本的電気素子)
要約【課題】位置ずれ吸収性能を担保しつつ、端子の導電性をより良好にすること、及び、台本体内での端子の変形を抑制することを目的とする。
【解決手段】端子台30は、積層された複数の端子板48を含む端子40と、端子を保持した状態で機器に固定される台本体32と、を備える。端子は長尺状に形成されており、端子は、端子の長手方向中間部で、隣合う端子板同士が接合された中間接合部44と、端子の長手方向において中間接合部に対して離れた位置で、隣合う端子板同士が接合された接合接続部42、46と、中間接合部と接合接続部との間で、隣合う端子板同士が非接合状態で積層されている非接合部43、45と、を含む。中間接合部の少なくとも一部が台本体内に位置し、接合接続部が台本体外に位置し、非接合部の少なくとも一部が台本体外に位置する。
【選択図】図4
特許請求の範囲【請求項１】
積層された複数の端子板を含む端子と、
前記端子を保持した状態で機器に固定される台本体と、
を備え、
前記端子は長尺状に形成されており、
前記端子は、
前記端子の長手方向中間部で、隣合う前記端子板同士が接合された中間接合部と、
前記端子の長手方向において前記中間接合部に対して離れた位置で、隣合う前記端子板同士が接合された接合接続部と、
前記中間接合部と前記接合接続部との間で、隣合う前記端子板同士が非接合状態で積層されている非接合部と、
を含み、
前記中間接合部の少なくとも一部が前記台本体内に位置し、
前記接合接続部が前記台本体外に位置し、
前記非接合部の少なくとも一部が前記台本体外に位置する、端子台。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の端子台であって、
前記接合接続部は、前記中間接合部に対して前記端子の長手方向一方側に離れて位置する第１接合接続部と、前記中間接合部に対して前記端子の長手方向他方側に離れて位置する第２接合接続部とを有し、
前記非接合部は、前記中間接合部と前記第１接合接続部との間に位置する第１非接合部と、前記中間接合部と前記第２接合接続部との間に位置する第２非接合部とを有する、端子台。
【請求項３】
請求項１又は請求項２に記載の端子台であって、
前記端子のうち前記台本体内に位置する部分の８割以上が前記中間接合部である、端子台。
【請求項４】
請求項１又は請求項２に記載の端子台であって、
前記中間接合部は、前記台本体から出ている、端子台。
【請求項５】
請求項１又は請求項２に記載の端子台であって、
前記中間接合部と前記台本体との間に介在する環状シール部をさらに備える、端子台。
【請求項６】
請求項１又は請求項２に記載の端子台であって、
前記中間接合部及び前記接合接続部のそれぞれにおいて、隣合う前記端子板同士は、融接、圧接またはろう接されている、端子台。
【請求項７】
請求項１又は請求項２に記載の端子台であって、
前記非接合部は、前記複数の端子板の相互間の経路差を無くするように曲げられている非接合中間経路部を含む、端子台。
【請求項８】
請求項７に記載の端子台であって、
前記非接合中間経路部は、第１曲げ部と第２曲げ部とを含み、
前記第１曲げ部と前記第２曲げ部とは、前記端子板の積層方向において互いに反対側に曲っている、端子台。
【請求項９】
請求項１又は請求項２に記載の端子台であって、
前記端子に積層バスバが接続され、
前記積層バスバは、積層された複数のバスバを有し、
前記積層バスバは、前記複数のバスバの相互間の経路差を無くするように曲げられている非接合中間経路部を含む、端子台。
【請求項１０】
請求項９に記載の端子台であって、
前記非接合中間経路部は、第１曲げ部と第２曲げ部とを含み、
前記第１曲げ部と前記第２曲げ部とは、前記バスバの積層方向において互いに反対側に曲っている、端子台。

発明の詳細な説明【技術分野】
【０００１】
本開示は、端子台に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１は、長尺状に形成された積層バスバと、積層バスバを保持した状態で機器に固定される台本体と、を備え、積層バスバは、積層された複数のバスバを含み、積層バスバの長手方向における１箇所の部分的な積層保持領域で、複数のバスバが相対移動不能な状態で積層状態に保持される構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１６９０９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
位置ずれ吸収性能を担保しつつ、端子の導電性をより良好にすること、及び、台本体内での端子の変形を抑制することが望まれている。
【０００５】
そこで、本開示は、位置ずれ吸収性能を担保しつつ、端子の導電性をより良好にすること、及び、台本体内での端子の変形を抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の端子台は、積層された複数の端子板を含む端子と、前記端子を保持した状態で機器に固定される台本体と、を備え、前記端子は長尺状に形成されており、前記端子は、前記端子の長手方向中間部で、隣合う前記端子板同士が接合された中間接合部と、前記端子の長手方向において前記中間接合部に対して離れた位置で、隣合う前記端子板同士が接合された接合接続部と、前記中間接合部と前記接合接続部との間で、隣合う前記端子板同士が非接合状態で積層されている非接合部と、を含み、前記中間接合部の少なくとも一部が前記台本体内に位置し、前記接合接続部が前記台本体外に位置し、前記非接合部の少なくとも一部が前記台本体外に位置する、端子台である。
【発明の効果】
【０００７】
本開示によれば、位置ずれ吸収性能を担保しつつ、端子の導電性をより良好にすること、及び、台本体内での端子の変形を抑制できる。
【図面の簡単な説明】
【０００８】

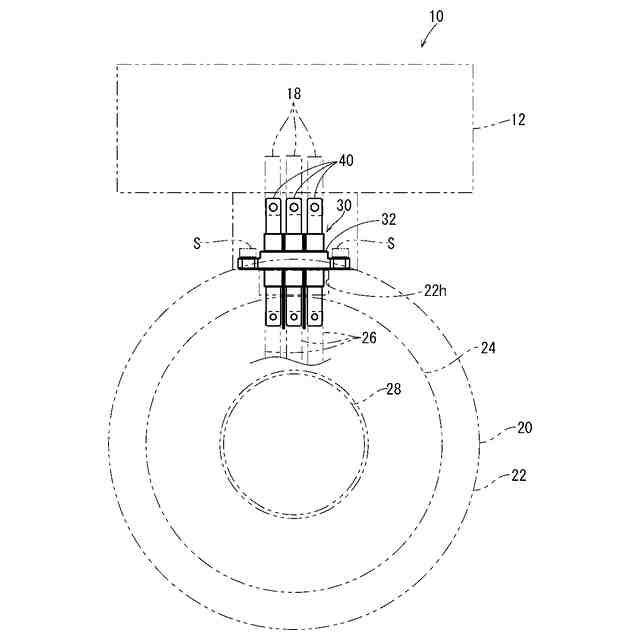

図１は実施形態１に係る端子台を備える機電一体化ユニットを示す概略図である。

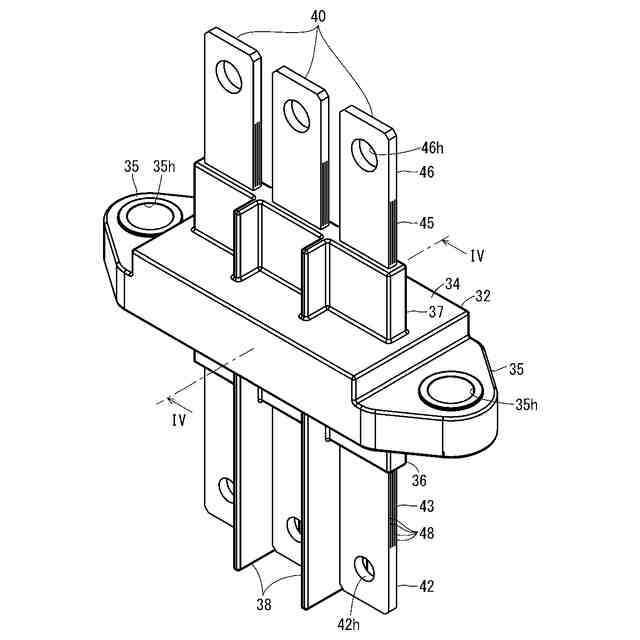

図２は端子台を示す分解斜視図である。

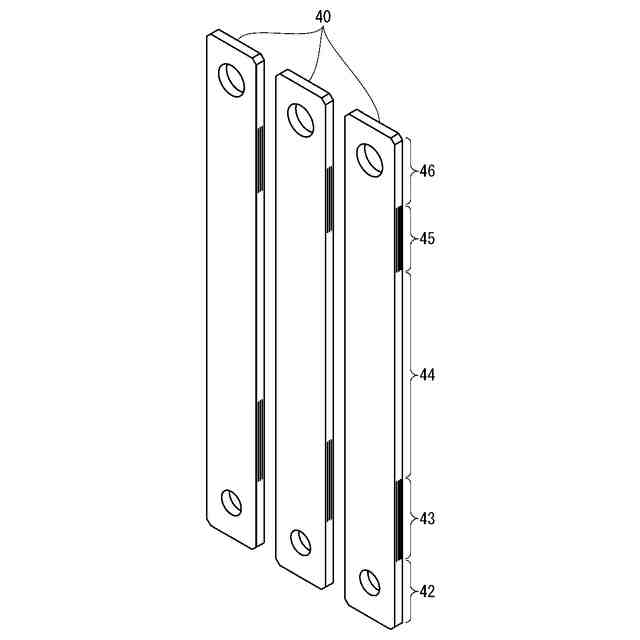

図３は端子を示す正面図である。

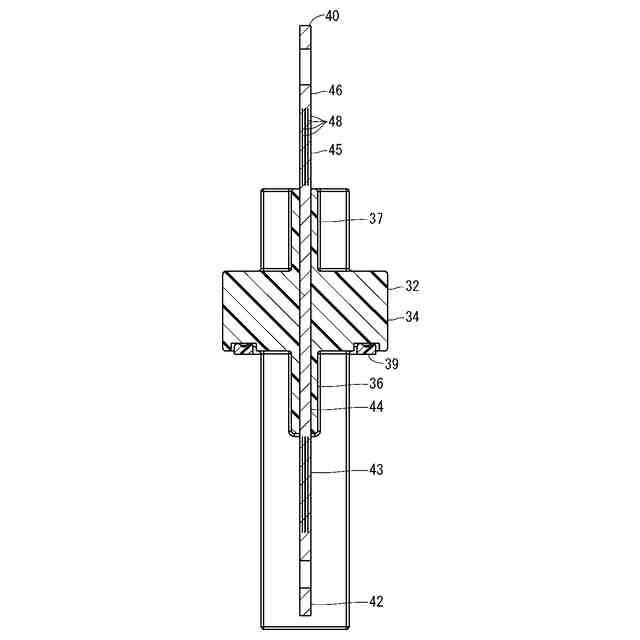

図４は図２のＩＶ－ＩＶ線断面図である。

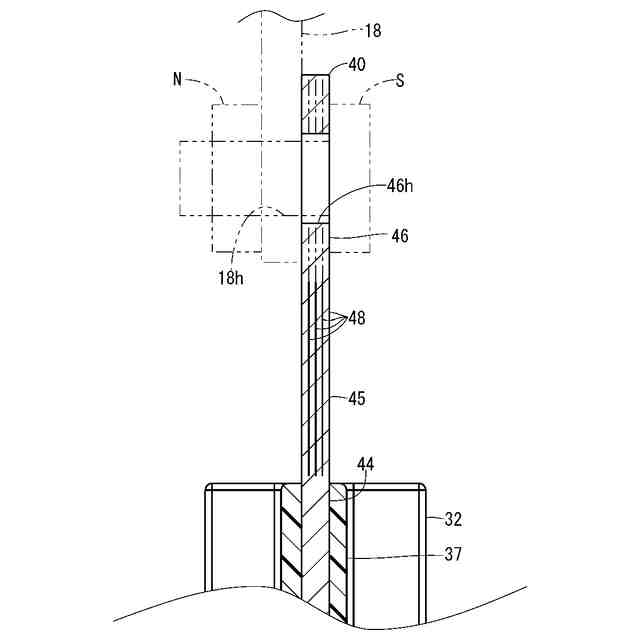

図５は図４の部分拡大図である。

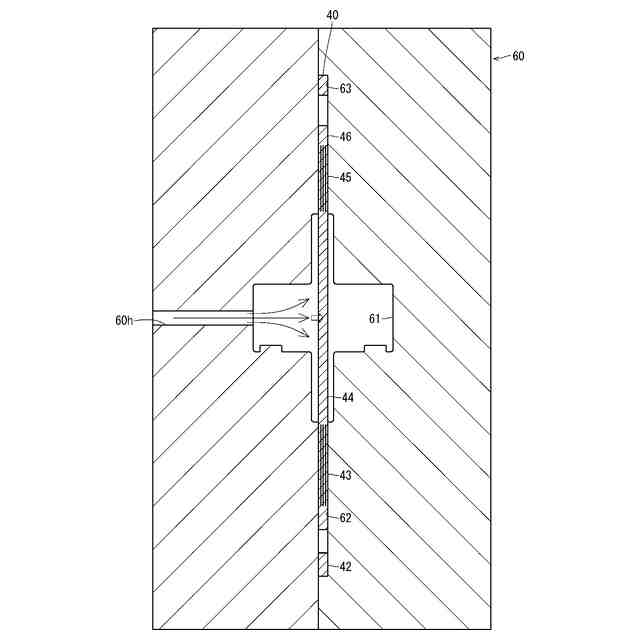

図６は端子台の製造方法例を示す説明図である。

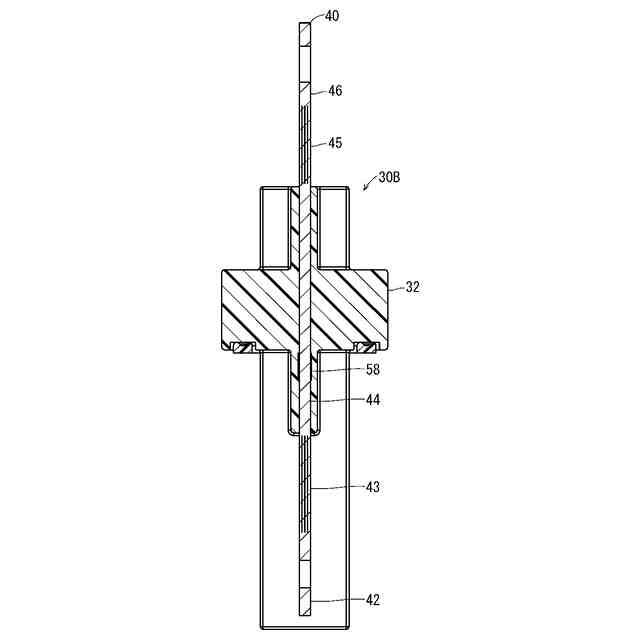

図７は第１変形例に係る端子台を示す断面図である。

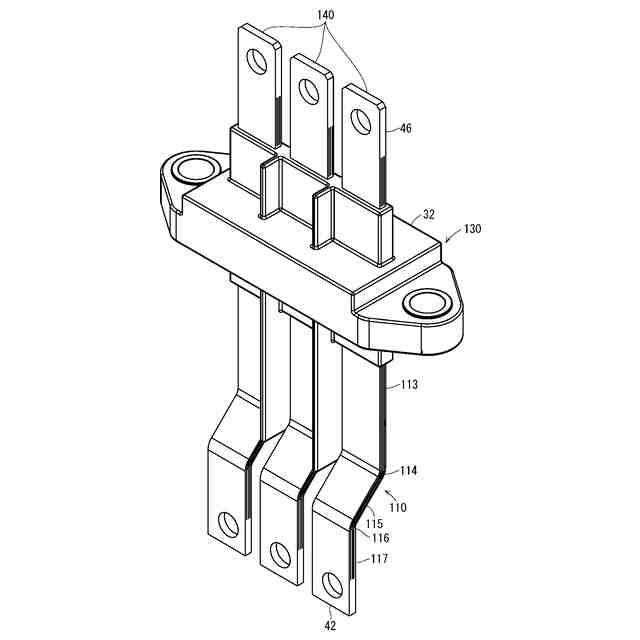

図８は実施形態２に係る端子台を示す斜視図である。

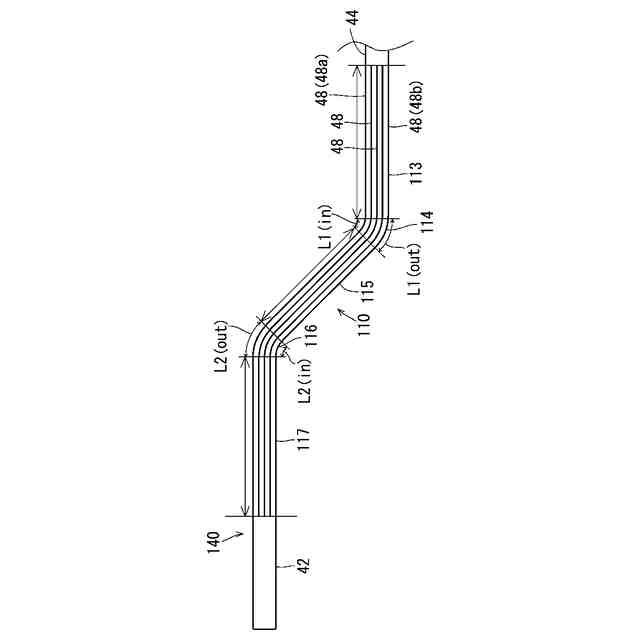

図９は端子台の非接合中間経路部を示す側面図である。
図１０は第２変形例に係る非接合中間経路部２１０を示す斜視図である。
図１１は同上の非接合中間経路部２１０を示す側面図である。
図１２は第３変形例に係る非接合中間経路部を示す斜視図である。
図１３は第４変形例に係る非接合中間経路部を示す斜視図である。
図１４は第５変形例に係る非接合中間経路部を示す斜視図である。
図１５は実施形態３に係る端子台を示す斜視図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
【００１０】
本開示の端子台は、次の通りである。
（【００１１】以降は省略されています）
