公開番号2025138481
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037598
出願日2024-03-11
発明の名称電解装置及び電解方法
出願人株式会社東芝
代理人弁理士法人サクラ国際特許事務所
主分類C25B 9/00 20210101AFI20250917BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】還元生成物であるアンモニア等の水溶性ガス及びその水溶物である水溶性ガス生成物の回収効率及び製造効率を高めることを可能にした電解装置を提供する。
【解決手段】実施形態の電解装置1は、還元電極10が配置され、還元生成物として水溶性ガスを生成する第1反応槽2と、酸化電極11が配置される第2反応槽3と、隔膜4とを備える第1電解セル5と、第1反応槽2で生成された水溶性ガス及びその水溶物の少なくとも一方を、電解液の少なくとも一部の成分を含む液化回収剤と接触させ、水溶性ガスの液化物を生成する気液接触装置7と、水溶性ガスの液化物を含む気液混合物を、水溶性ガスの液化物を含む液体と気体とに分離する第1気液分離器8と、第1気液分離器からの液体を水溶性ガスの液化物と電解液成分とに分離する蒸留器9と、蒸留器9からの電解液成分を電解液の収容部に返送する配管とを具備する。
【選択図】図1
特許請求の範囲【請求項１】
還元電極が配置され、被還元物が供給されると共に、還元生成物として水溶性ガスを生成する第１反応槽と、酸化電極が配置され、電解液が供給される第２反応槽と、前記第１反応槽と前記第２反応槽との間に設けられた隔膜とを備える第１電解セルと、
前記被還元物を前記第１反応槽に供給する被還元物供給部と、
前記電解液を前記第２反応槽に供給するように、前記電解液を前記第１電解セルの外部で循環させる循環配管と前記電解液の収容タンクとを備える電解液循環ユニットと、
前記第１反応槽で生成された前記水溶性ガス及びその水溶物の少なくとも一方が供給され、前記電解液の少なくとも一部の成分を含む液化回収剤を前記水溶性ガス及びその水溶物の少なくとも一方と接触させ、前記水溶性ガスの液化物を含む気液混合物を排出する気液接触装置と、
前記気液接触装置から排出される前記気液混合物が供給され、前記水溶性ガスの液化物を含む液体成分と気体成分とに分離する第１気液分離器と、
前記第１気液分離器から排出される前記液体成分を前記水溶性ガスの液化物と電解液成分とに分離する蒸留器と、
前記蒸留器から排出される前記電解液成分を前記電解液の収容部に返送する返送配管と
を具備する電解装置。
続きを表示（約 1,400 文字）【請求項２】
前記被還元物は窒素であり、前記水溶性ガスはアンモニアであり、
前記液化回収剤は硫酸又は硫酸塩であり、
前記アンモニアは前記気液接触装置で硫酸アンモニウムとして液化される、請求項１に記載の電解装置。
【請求項３】
前記蒸留器で得られた留出物は、冷却及び圧縮の少なくとも一方を実施する装置により液化される、請求項１又は請求項２に記載の電解装置。
【請求項４】
前記電解液循環ユニットは、前記第２反応槽で生成された酸化生成物としてのガスを含む前記電解液が供給され、前記電解液と前記酸化生成物としてのガスとを分離する第２気液分離器を備える、請求項１又は請求項２に記載の電解装置。
【請求項５】
さらに、還元電極が配置される第１反応槽と、酸化電極が配置される第２反応槽と、前記第１反応槽と前記第２反応槽との間に設けられた隔膜とを備え、前記蒸留器で分離された前記電解液成分が供給されると共に、前記電解液成分のうちの塩基を含む部分を分離し、前記分離された塩基を含む部分を前記液化回収剤として前記気液接触装置に返送する、第２電解セルを具備する、請求項１に記載の電解装置。
【請求項６】
前記被還元物は窒素であり、前記水溶性ガスはアンモニアであり、
前記液化回収剤は硫酸又は硫酸塩であり、
前記アンモニアは前記気液接触装置で硫酸アンモニウムとして液化され、
前記第２電解セルで分離された前記塩基を含む部分は硫酸である、請求項５に記載の電解装置。
【請求項７】
還元電極が配置される第１反応槽と、酸化電極が配置される第２反応槽と、前記第１反応槽と前記第２反応槽との間に設けられた隔膜とを備える第１電解セルを用いて、前記第１反応槽に被還元物を供給する共に、前記第２反応槽に電解液を供給し、前記還元電極及び前記酸化電極に電力を供給することにより、前記被還元物を還元して還元生成物として水溶性ガスを生成する工程と、
前記第１反応槽で生成された前記水溶性ガス及びその水溶物の少なくとも一方と前記電解液の少なくとも一部の成分を含む液化回収剤とを接触させ、前記水溶性ガスの液化物を含む気液混合物を得る工程と、
前記気液混合物を、前記水溶性ガスの液化物を含む液体成分と気体成分とに分離する工程と、
前記水溶性ガスの液化物を含む液体成分を蒸留し、前記水溶性ガスの液化物と電解液成分とを分離する工程と、
前記液体成分から分離された前記電解液成分を前記第２反応槽に返送する工程と
を具備する電解方法。
【請求項８】
前記電解液を、前記第２反応槽から第２気液分離器及び前記電解液の収容タンクを介して、前記第１電解セルの外部に配置された循環配管により循環させる、請求項７に記載の電解方法。
【請求項９】
前記被還元物は窒素であり、前記水溶性ガスはアンモニアであり、
前記液化回収剤は硫酸又は硫酸塩であり、
前記アンモニアは前記液化回収剤により硫酸アンモニウムとして液化される、請求項７又は請求項８に記載の電解方法。
【請求項１０】
前記蒸留による留出物を、冷却及び圧縮の少なくとも一方を実施して液化する、請求項７又は請求項８に記載の電解方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、電解装置及び電解方法に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
アンモニアの生産量は、１年間のうち全世界で約１億４０００万トンであり、その生産量は上昇を続けている。生産量の約８０％は肥料の原料として利用され、主に尿素、硝酸、硝酸アンモニウム、硫酸アンモニウム等、他の窒素化合物に変換されている。一方、残りの２０％は合成樹脂や繊維の製造に利用されている。世界的な人口増加と耕地面積の不足、新興国を中心とした食生活の高度化による食糧不足に対応するためにも、アンモニアの需要が増加している。さらに、アンモニアは、取り扱いの容易さ、高いエネルギー密度、炭素を含まずに利用した際に二酸化炭素を排出しないという特徴から、エネルギーキャリアとしての利用も注目されている。
【０００３】
現在、アンモニアは１００年ほど前に発明されたハーバー・ボッシュ法と呼ばれる手法により、石油、石炭、天然ガス等の化石燃料由来の水素ガスと窒素ガスから工業的に合成されている。この合成反応は、高温（４００～６５０℃）、高圧（２００～４００気圧）の過酷な条件が必要となり、世界の全エネルギーの１．２％を消費することから、二酸化炭素の排出が多い。将来にわたり、持続可能な社会を形成するためにも、化石燃料への依存度の低い代替プロセスの開発が望まれている。
【０００４】
このような点に対して、窒素（ＮＨ
３
）を電解して還元することによりアンモニア（ＮＨ
３

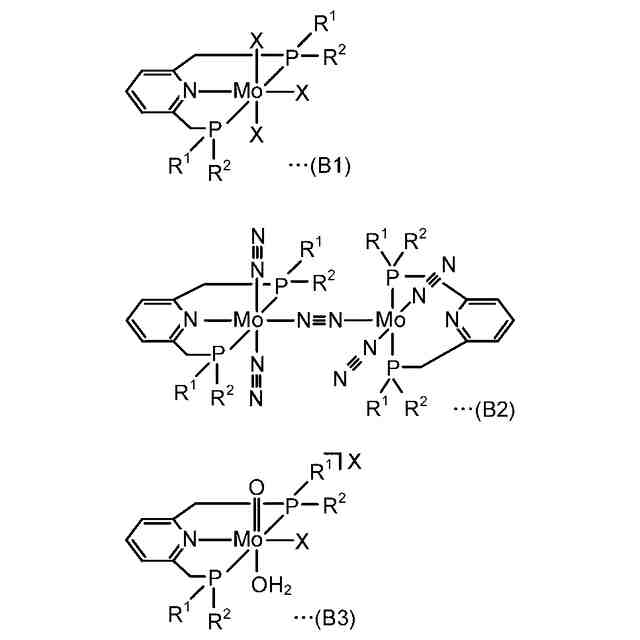

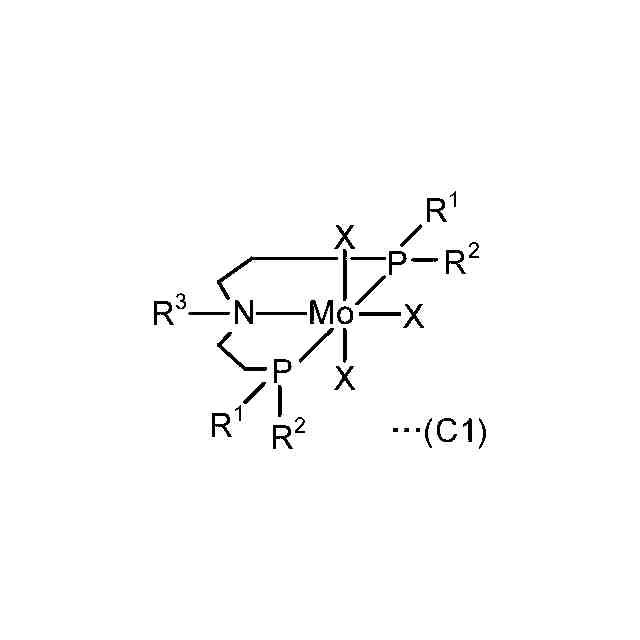

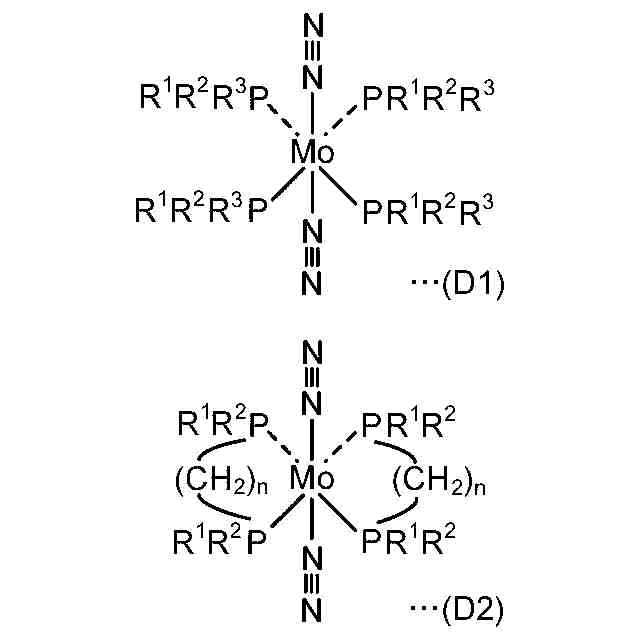

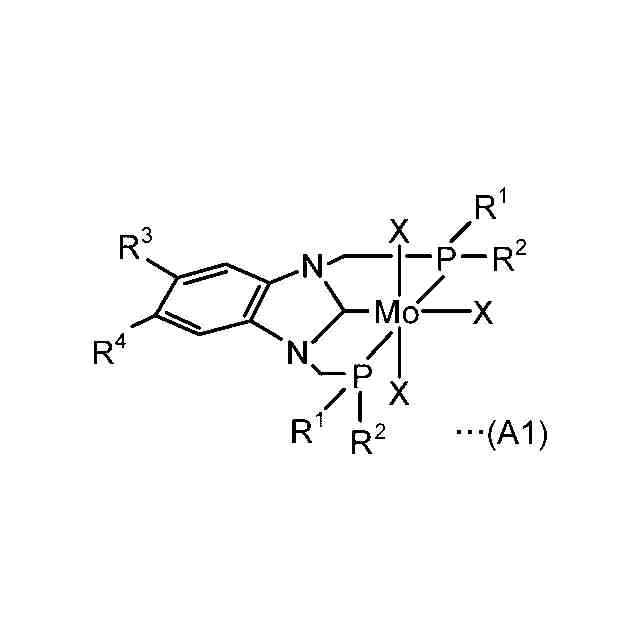

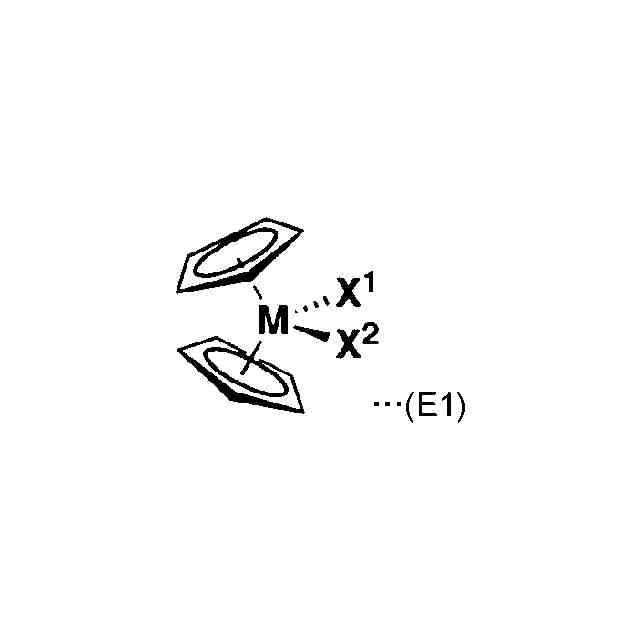

）を製造する電解方法及び電解装置において、常温常圧で窒素からアンモニアを生成する触媒の開発が進められている。例えば、触媒として、ＰＮＰ（２，６－ビス（ジ‐ｔｅｒｔ‐ブチルフォスフィノメチル）ピリジン）配位子を有するモリブデンヨード錯体と、プロトン源としてのアルコール又は水と、還元剤としてのランタノイド系金属のハロゲン化物（ＩＩ）、例えばヨウ化サマリウム（ＩＩ）とを含む溶液を、常温の窒素ガスの存在下で撹拌することによって、触媒当たり最大４３５０当量のアンモニアが生成されたことが報告されている。また、触媒として、ＰＮＰ配位子を有するモリブデンヨード錯体を用いると共に、プロトン源として、カソード槽に用いる溶液、又は電解質膜及びカソード槽に用いる溶液の双方を用いる方法が報告されている。
【０００５】
上記した窒素（Ｎ
２
）の還元によりアンモニア（ＮＨ
３
）を製造する電解装置では、窒素を還元してアンモニアを生成する還元室（陰極室）において、電解生成物であるアンモニアの製造効率や回収効率が低いことが問題となっている。例えば、還元室（陰極室）で生成されたアンモニア（ＮＨ
３
）ガスは水溶性であるため、還元室から排出されるアンモニアは、その少なくとも一部が水溶物として電解液に溶解した状態で排出される。このため、還元室から排出されるアンモニア水溶物から効率よくアンモニアを回収し、アンモニアの回収効率及び製造効率を高めることが求められている。これはアンモニアの生成に限らず、電解生成物が水溶性ガスであり、水溶性ガス生成物を回収する場合に同様な課題が生じる。すなわち、窒素等の被還元物を還元して水溶性ガスを生成する電解装置において、水溶性ガス生成物の回収効率及び製造効率を高めることが求められている。
【先行技術文献】
【特許文献】
【０００６】
特開平３－２６５５１３号公報
特開２０１８－１５３７３５号公報
特開２０２２－１３７６０７号公報
国際公開第２０１９／１６８０９３号
国際公開第２０２１／０４５２０６号
国際公開第２０２１／１２４６１６号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明が解決しようとする課題は、還元生成物であるアンモニア等の水溶性ガス及びその水溶物である水溶性ガス生成物の回収効率及び製造効率を高めることを可能にした電解装置及び電解方法を提供することにある。
【課題を解決するための手段】
【０００８】
実施形態の電解装置は、還元電極が配置され、被還元物が供給されると共に、還元生成物として水溶性ガスを生成する第１反応槽と、酸化電極が配置され、電解液が供給される第２反応槽と、前記第１反応槽と前記第２反応槽との間に設けられた隔膜とを備える第１電解セルと、前記被還元物を前記第１反応槽に供給する被還元物供給部と、前記電解液を前記第２反応槽に供給するように、前記電解液を前記第１電解セルの外部で循環される循環配管と前記電解液の収容タンクとを備える電解液循環ユニットと、前記第１反応槽で生成された前記水溶性ガス及びその水溶物の少なくとも一方が供給され、前記電解液の少なくとも一部の成分を含む液化回収剤を前記水溶性ガス及びその水溶物の少なくとも一方と接触させ、前記水溶性ガスの液化物を含む気液混合物を排出する気液接触装置と、前記気液接触装置から排出される前記気液混合物が供給され、前記水溶性ガスの液化物を含む液体成分と気体成分とに分離する第１気液分離器と、前記第１気液分離器から排出される前記液体成分から前記水溶性ガスの液化物と電解液成分とを分離する蒸留器と、前記蒸留器から排出される前記電解液成分を前記電解液の収容部に返送する返送配管とを具備する。
【図面の簡単な説明】
【０００９】

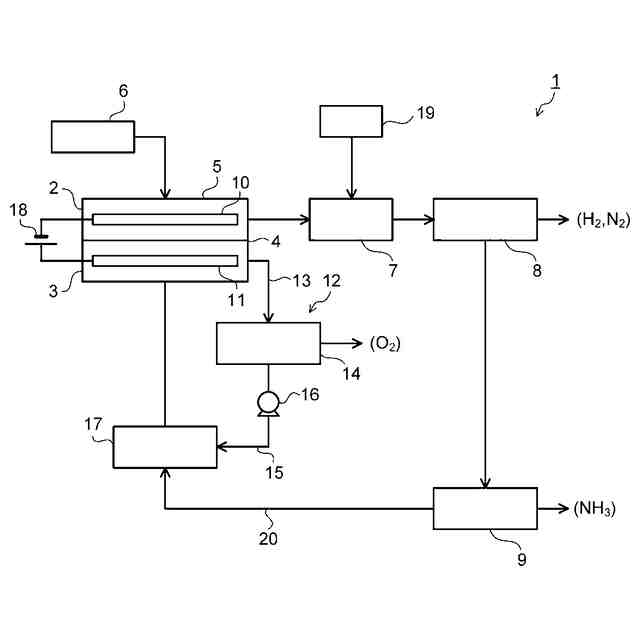

第１の実施形態の電解装置を示す図である。

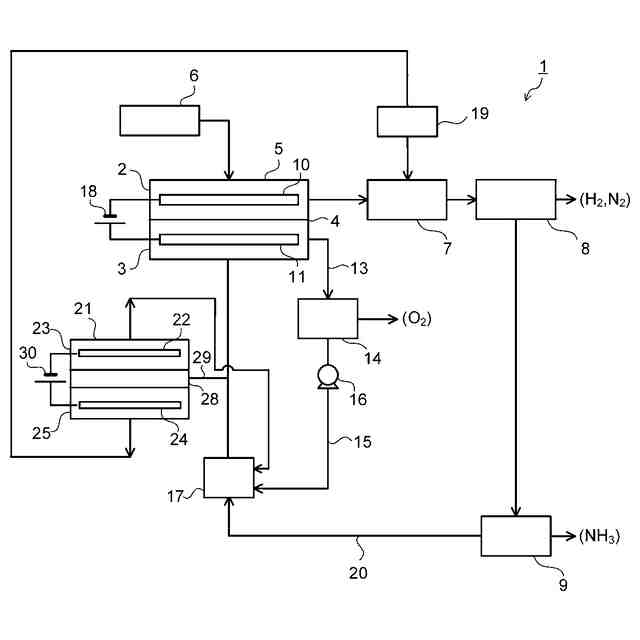

第２の実施形態の電解装置を示す図である。

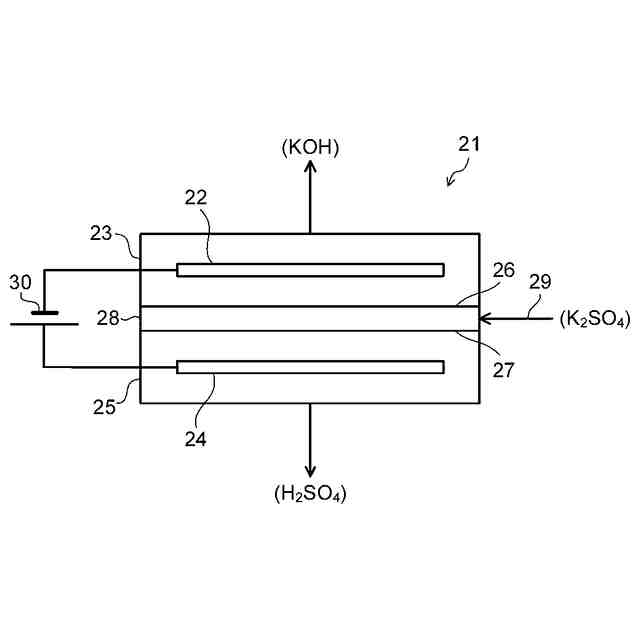

図２に示す電解装置における第２電解セルの第１の例を示す図である。

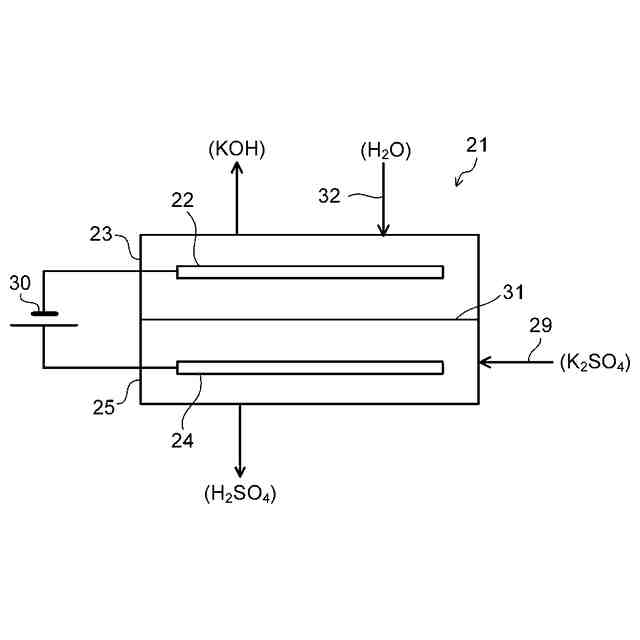

図２に示す電解装置における第２電解セルの第２の例を示す図である。
図２に示す電解装置における第２電解セルの第３の例を示す図である。
【発明を実施するための形態】
【００１０】
以下、実施形態の電解装置及び電解方法について、図面を参照して説明する。以下に示す各実施形態において、実質的に同一の構成部位には同一の符号を付し、その説明を一部省略する場合がある。図面は模式的なものであり、厚さと平面寸法との関係、各部の厚さの比率等は現実のものとは異なる場合がある。
（【００１１】以降は省略されています）
