公開番号2025138560
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024209780
出願日2024-12-02
発明の名称車両用灯具
出願人市光工業株式会社,トヨタ自動車株式会社
代理人IAT弁理士法人
主分類F21S 45/00 20180101AFI20250917BHJP(照明)
要約【課題】従来のセンサを備えた車両用灯具と比べて、より低コストで製造可能な車両用灯具を提供すること。

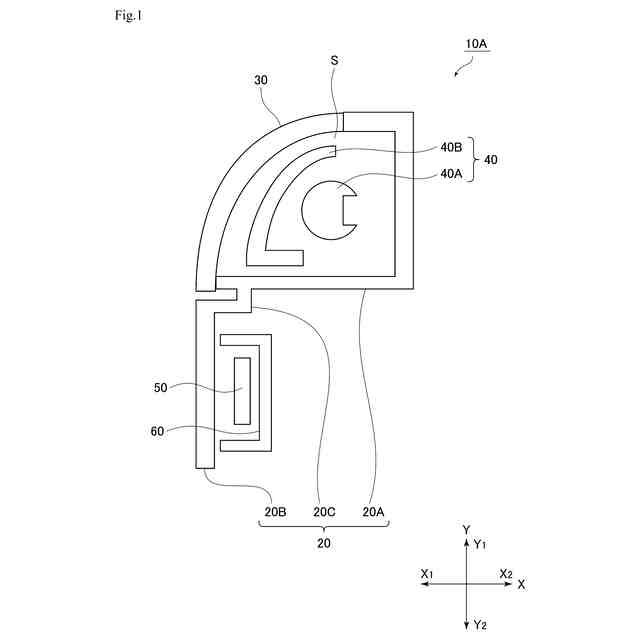

【解決手段】ハウジング20Aと、ハウジング20Aの開口部を覆う光源ユニットカバー30と、ハウジング20Aと光源ユニットカバー30とにより形成された空間Sの内部に配置された光源ユニット40と、非可視光域の波長を有する電磁波に基づいて車両外部の情報を取得するためのセンサ50と、センサ50の車両外部側に配置されたセンサカバー20Bと、を備え、センサカバー20Bとハウジング20Aとは、不透明部材から構成された一体成型品20である車両用灯具10A。
【選択図】図1

特許請求の範囲【請求項１】
ハウジングと、
前記ハウジングの開口部を覆う光源ユニットカバーと、
前記ハウジングと前記光源ユニットカバーとにより形成された空間の内部に配置された光源ユニットと、
非可視光域の波長を有する電磁波に基づいて車両外部の情報を取得するためのセンサと、
前記センサの前記車両外部側に配置されたセンサカバーと、
を備え、
前記センサカバーと前記ハウジングとは、不透明部材から構成された一体成型品である、
車両用灯具。
続きを表示（約 320 文字）【請求項２】
前記センサカバーおよび前記センサは、前記空間の外部に配置されている請求項１に記載の車両用灯具。
【請求項３】
前記センサカバーは、前記光源ユニットカバーとは別部材として、前記光源ユニットカバーの周縁部に配置される請求項２に記載の車両用灯具。
【請求項４】

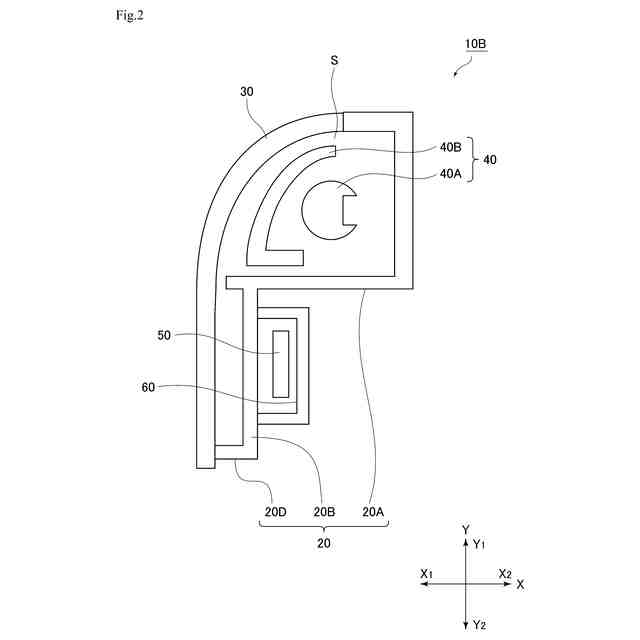

前記ハウジングの開口部と共に前記センサカバーも、前記光源ユニットカバーにより覆われている請求項２に記載の車両用灯具。
【請求項５】
前記センサは、ミリ波レーダである請求項１または２に記載の車両用灯具。
【請求項６】
前記一体成型品は、単一色の不透明部材から構成されている請求項１または２に記載の車両用灯具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用灯具に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
車両の周囲の情報を取得するために、ミリ波レーダなどのセンサを車両用灯具に配置する技術が知られている。たとえば、特許文献１には、車両用灯具内に配置される光源を覆う第一部分と、非可視光に基づいて車両外部の情報を取得するセンサを覆う第二部分とを有するカバーを備え、第二部分は第一部分よりも可視光の透過率が低い車両用灯具が提案されている。
【０００３】
特許文献１記載の技術において、ミリ波レーダ等のセンサを覆うセンサカバーとして機能する部分、および、光源（あるいは光源ユニット）を覆う光源ユニットカバーとして機能する部分との構造や作製方法に着目すると、その要点は以下のとおりである。すなわち、特許文献１記載の技術においては、（ｉ）カバーを構成する第一部分（光源ユニットカバーとして機能する部分）と第二部分（センサカバーとして機能する部分）とが、一体成型品から構成されるか、あるいは、（ｉｉ）別部材として提供された第一部分と第二部分とを接着、溶着、嵌着などにより一体にすることでカバーが構成されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－２６３０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、上記（ｉ）に示す従来の実施形態では、一体成型品が光源ユニットから照射される可視光を透過する透明部分と、車両外部からセンサを隠蔽するために可視光を透過しない不透明部分とを含む。このため、この実施形態では、透明部材からなる一体成型品を準備した後に、この一体成型品（透明部材）の一部に不透明部分を形成するために、一体成型品（透明部材）の一部を不透明化する処理（たとえば、着色剤を含む塗料でコーティング処理するなどが必要となる。このため、不透明部分を形成するための工程が必要となる。また、上記（ｉｉ）に示す従来の実施形態では、車両用灯具の製造に際して、別部材として提供された第一部分と第二部分とを準備する必要があるため、部品点数の増大を招く上に、第一部分と第二部分とを接着等により一体化するための工程も必要となる。
【０００６】
すなわち、上記（ｉ）～（ｉｉ）に示す従来の実施形態では、センサを備えた車両用灯具の製造に際して、製造工程の複雑化や部品点数の増加を招き、結果的に、車両用灯具の製造コストの増加を招く。
【０００７】
本発明は上記事情に鑑みてなされたものであり、従来のセンサを備えた車両用灯具と比べて、より低コストで製造可能な車両用灯具を提供することを課題とする。
【課題を解決するための手段】
【０００８】
上記課題は以下の本発明により達成される。すなわち、
本発明の車両用灯具は、ハウジングと、前記ハウジングの開口部を覆う光源ユニットカバーと、前記ハウジングと前記光源ユニットカバーとにより形成された空間の内部に配置された光源ユニットと、非可視光域の波長を有する電磁波に基づいて車両外部の情報を取得するためのセンサと、前記センサの前記車両外部側に配置されたセンサカバーと、を備え、前記センサカバーと前記ハウジングとは不透明部材から構成された一体成型品である。
【０００９】
本発明の車両用灯具の一実施形態は、前記センサカバーおよび前記センサは、前記空間の外部に配置されていることが好ましい。
【００１０】
本発明の車両用灯具の他の実施形態は、前記センサカバーは、前記光源ユニットカバーとは別部材として、前記光源ユニットカバーの周縁部に配置されることが好ましい。
（【００１１】以降は省略されています）
