公開番号2025138807
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2025112128,2021162358
出願日2025-07-02,2021-09-30
発明の名称通信装置、通信装置の制御方法、およびそのプログラム
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類H04W 84/12 20090101AFI20250917BHJP(電気通信技術)
要約【課題】Enhanced multi-link multi-radio(EMLMR)動作開始前に相手方となる通信装置と複数の開始フレームのやり取りがあった場合、EMLMRリンクでの動作を適正に制御する通信装置、通信装置の制御方法及びプログラムを提供する。
【解決手段】無線通信システムにおいて、方法は、第1のEMLMRリンクでフレーム交換シーケンスを開始するための第1の開始フレームを他の通信装置から受信し、その応答フレームを送信するまでの期間に、第1のEMLMRリンクとは異なる第2のEMLMRリンクでフレーム交換シーケンスを開始するための第2の開始フレームを受信したことを検出する検出手段と、検出手段により期間において第2の開始フレームを受信したことを検出した場合、第1のEMLMRリンクまたは第2のEMLMRリンクでフレーム交換シーケンスを続行するように制御する制御手段を備える。

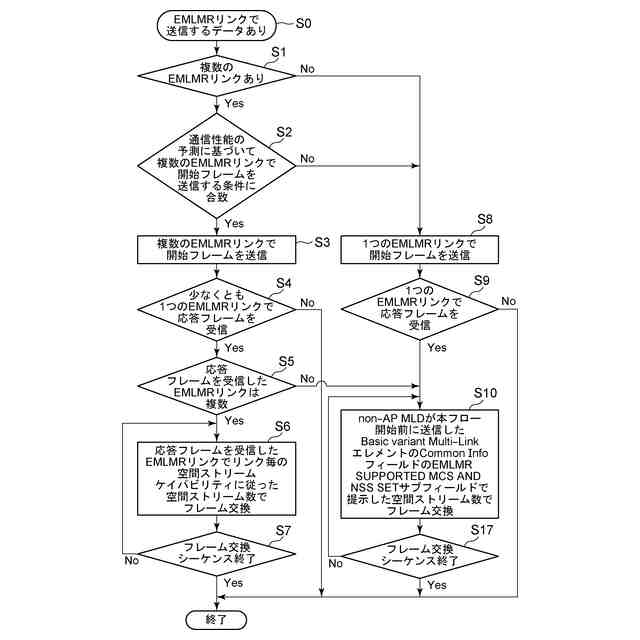

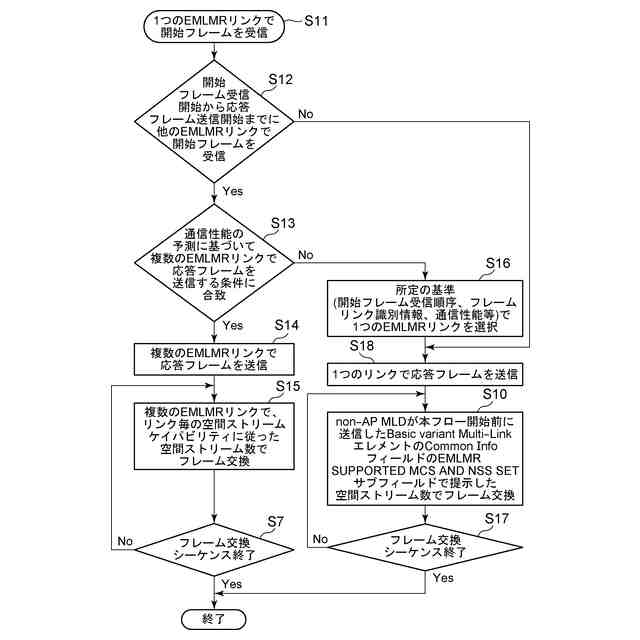

【選択図】図7
特許請求の範囲【請求項１】
ＩＥＥＥ８０２．１１シリーズ規格に準拠したＭｕｌｔｉ－ＬｉｎｋＤｅｖｉｃｅとして動作する通信装置であって、
第１のＥＭＬＭＲ（Ｅｎｈａｎｃｅｄｍｕｌｔｉ－ｌｉｎｋｍｕｌｔｉ－ｒａｄｉｏ）リンクでフレーム交換シーケンスを開始するための第１の開始フレームを他の通信装置から受信してから、前記第１の開始フレームに対する応答フレームを送信するまでの期間に、前記第１のＥＭＬＭＲリンクとは異なる第２のＥＭＬＭＲリンクでフレーム交換シーケンスを開始するための第２の開始フレームを前記他の通信装置から受信したことを検出する検出手段と、
前記検出手段により前記期間において前記第２の開始フレームを受信したことを検出した場合、前記第１のＥＭＬＭＲリンクまたは前記第２のＥＭＬＭＲリンクでフレーム交換シーケンスを続行するように制御する制御手段と、を備えることを特徴とする通信装置。
続きを表示（約 2,200 文字）【請求項２】
前記制御手段は、Ｍｕｌｔｉ－Ｌｉｎｋ通信におけるそれぞれのリンクに割り当てられたリンクＩＤを基に、前記第１のＥＭＬＭＲリンクまたは前記第２のＥＭＬＭＲリンクでフレーム交換シーケンスを続行するように制御することを特徴とする請求項１に記載の通信装置。
【請求項３】
前記制御手段は、Ｍｕｌｔｉ－Ｌｉｎｋ通信におけるそれぞれのリンクがＥＭＬＭＲリンクを確立した順序を基に、前記第１のＥＭＬＭＲリンクまたは前記第２のＥＭＬＭＲリンクでフレーム交換シーケンスを続行するように制御することを特徴とする請求項１に記載の通信装置。
【請求項４】
前記制御手段は、Ｍｕｌｔｉ－Ｌｉｎｋ通信におけるそれぞれのリンクの通信性能を基に、前記第１のＥＭＬＭＲリンクまたは前記第２のＥＭＬＭＲリンクでフレーム交換シーケンスを続行するように制御することを特徴とする請求項１に記載の通信装置。
【請求項５】
前記制御手段は、前記第１のＥＭＬＭＲリンクでフレーム交換シーケンスを続行するように制御する場合、ｎｏｎ－ＡＰＭＬＤとして動作している自装置または前記他の通信装置がＥＭＬＭＲＳＵＰＰＯＲＴＥＤＭＣＳＡＮＤＮＳＳＳＥＴサブフィールドで定義した値を最大とする空間ストリーム数でフレーム交換シーケンスを続行するように制御することを特徴とする請求項１乃至４のいずれか１項に記載の通信装置。
【請求項６】
前記制御手段は、前記第２のＥＭＬＭＲリンクでフレーム交換シーケンスを開始するように制御する場合、ｎｏｎ－ＡＰＭＬＤとして動作している自装置または前記他の通信装置がＥＭＬＭＲＳＵＰＰＯＲＴＥＤＭＣＳＡＮＤＮＳＳＳＥＴサブフィールドで定義した値を最大とする空間ストリーム数でフレーム交換シーケンスを続行するように制御することを特徴とする請求項１乃至５のいずれか１項に記載の通信装置。
【請求項７】
前記制御手段は、フレーム交換シーケンスが終了することに伴い、フレーム交換シーケンスを行ったＥＭＬＭＲリンクを削除することを特徴とする請求項１乃至６のいずれか１項に記載の通信装置。
【請求項８】
ＩＥＥＥ８０２．１１シリーズ規格に準拠したＭｕｌｔｉ－ＬｉｎｋＤｅｖｉｃｅとして動作する通信装置であって、
第１のＥＭＬＭＲ（Ｅｎｈａｎｃｅｄｍｕｌｔｉ－ｌｉｎｋｍｕｌｔｉ－ｒａｄｉｏ）リンクでフレーム交換シーケンスを開始するための第１の開始フレームを他の通信装置から受信してから、前記第１の開始フレームに対する応答フレームを送信するまでの期間に、前記第１のＥＭＬＭＲリンクとは異なる第２のＥＭＬＭＲリンクでフレーム交換シーケンスを開始するための第２の開始フレームを前記他の通信装置から受信したことを検出する検出手段と、
前記検出手段により前記期間において前記第２の開始フレームを受信したことを検出した場合、前記第１のＥＭＬＭＲリンクおよび前記第２のＥＭＬＭＲリンクの夫々に割り当てられたリンクごとの空間ストリーム数でフレーム交換シーケンスを実行するように制御する制御手段と、を備えることを特徴とする通信装置。
【請求項９】
ＩＥＥＥ８０２．１１シリーズ規格に準拠したＭｕｌｔｉ－ＬｉｎｋＤｅｖｉｃｅとして動作する通信装置の制御方法であって、
第１のＥＭＬＭＲ（Ｅｎｈａｎｃｅｄｍｕｌｔｉ－ｌｉｎｋｍｕｌｔｉ－ｒａｄｉｏ）リンクでフレーム交換シーケンスを開始するための第１の開始フレームを他の通信装置から受信してから、前記第１の開始フレームに対する応答フレームを送信するまでの期間に、前記第１のＥＭＬＭＲリンクとは異なる第２のＥＭＬＭＲリンクでフレーム交換シーケンスを開始するための第２の開始フレームを前記他の通信装置から受信したことを検出する検出ステップと、
前記検出ステップにより前記期間において前記第２の開始フレームを受信したことを検出した場合、前記第１のＥＭＬＭＲリンクまたは前記第２のＥＭＬＭＲリンクでフレーム交換シーケンスを続行するように制御する制御ステップと、を含むことを特徴とする制御方法。
【請求項１０】
ＩＥＥＥ８０２．１１シリーズ規格に準拠したＭｕｌｔｉ－ＬｉｎｋＤｅｖｉｃｅにとして動作する通信装置の制御方法であって、
第１のＥＭＬＭＲ（Ｅｎｈａｎｃｅｄｍｕｌｔｉ－ｌｉｎｋｍｕｌｔｉ－ｒａｄｉｏ）リンクでフレーム交換シーケンスを開始するための第１の開始フレームを他の通信装置から受信してから、前記第１の開始フレームに対する応答フレームを送信するまでの期間に、前記第１のＥＭＬＭＲリンクとは異なる第２のＥＭＬＭＲリンクでフレーム交換シーケンスを開始するための第２の開始フレームを前記他の通信装置から受信したことを検出する検出ステップと、
前記検出ステップにより前記期間において前記第２の開始フレームを受信したことを検出した場合、前記第１のＥＭＬＭＲリンクおよび前記第２のＥＭＬＭＲリンクの夫々に割り当てられたリンクごとの空間ストリーム数でフレーム交換シーケンスを実行するように制御する制御ステップと、を含むことを特徴とする制御方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信を行う通信装置、通信装置の制御方法、およびそのプログラムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
近年の通信されるデータ量の増加に伴い、無線ＬＡＮ（ＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）等の通信技術の開発が進められている。無線ＬＡＮの主要な通信規格として、ＩＥＥＥ（ＩｎｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｉｃａｌａｎｄＥｌｅｃｔｒｏｎｉｃｓＥｎｇｉｎｅｅｒｓ）８０２．１１規格シリーズが知られている。ＩＥＥＥ８０２．１１規格シリーズには、ＩＥＥＥ８０２．１１ａ／ｂ／ｇ／ｎ／ａｃ／ａｘ等の規格が含まれる。例えば、最新規格のＩＥＥＥ８０２．１１ａｘでは、ＯＦＤＭＡ（直交周波数多元接続）を用いて、最大９．６ギガビット毎秒（Ｇｂｐｓ）という高いピークスループットに加え、混雑状況下での通信速度を向上させる技術が規格化されている（特許文献１参照）。なお、ＯＦＤＭＡは、Ｏｒｔｈｏｇｏｎａｌｆｒｅｑｕｅｎｃｙ－ｄｉｖｉｓｉｏｎｍｕｌｔｉｐｌｅａｃｃｅｓｓの略である。
【０００３】
さらなるスループット向上や周波数利用効率の改善、通信レイテンシ改善を目指した後継規格として、ＩＥＥＥ８０２．１１ｂｅと呼ばれるｔａｓｋｇｒｏｕｐが発足した。
【０００４】

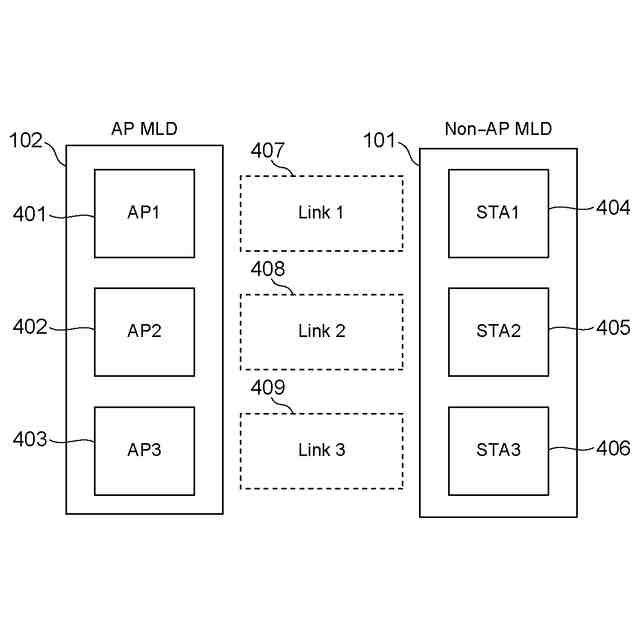

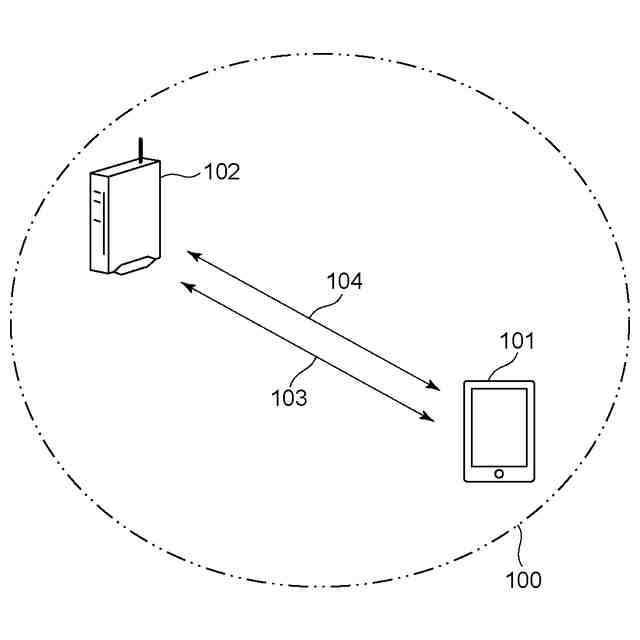

ＩＥＥＥ８０２．１１ｂｅでは、１台のＡＰが１台のＳＴＡ（Ｓｔａｔｉｏｎ）と２．４ＧＨｚ、５ＧＨｚ、６ＧＨｚ帯等の周波数バンドで複数のＬｉｎｋを構築し、同時通信を行うＭｕｌｔｉ－Ｌｉｎｋ通信が検討されている。Ｍｕｌｔｉ－Ｌｉｎｋ通信におけるＡＰはＡＰＭＬＤ（Ａｃｃｅｓｓｐｏｉｎｔｍｕｌｔｉ－ｌｉｎｋｄｅｖｉｃｅ）と呼称され、ＳＴＡはｎｏｎ－ＡＰＭＬＤ（ｎｏｎ－Ａｃｃｅｓｓｐｏｉｎｔｍｕｌｔｉ－ｌｉｎｋｄｅｖｉｃｅ）と呼称される。
【０００５】
また、ＩＥＥＥ８０２．１１ｂｅでは、Ｍｕｌｔｉ－Ｌｉｎｋ通信におけるＥｎｈａｎｃｅｄｍｕｌｔｉ－ｌｉｎｋｍｕｌｔｉ－ｒａｄｉｏ（ＥＭＬＭＲ）動作が検討されている。ＥＭＬＭＲモードで動作するｎｏｎ－ＡＰＭＬＤは、ＥＭＬＭＲリンク毎の空間ストリームケイパビリティ（ｐｅｒ－ｌｉｎｋｓｐａｔｉａｌｓｔｒｅａｍｃａｐａｂｉｌｉｔｙ）に従った空間ストリーム数で初期フレーム交換（ｉｎｉｔｉａｌｆｒａｍｅｅｘｃｈａｎｇｅ）した後、初期フレーム交換を行ったリンクにおいてフレーム交換シーケンス（ｆｒａｍｅｅｘｃｈａｎｇｅｓｅｑｕｅｎｃｅ）の終了まで次のように動作する。その動作とは、ＢａｓｉｃｖａｒｉａｎｔＭｕｌｔｉ－ＬｉｎｋエレメントのＣｏｍｍｏｎＩｎｆｏフィールドのＥＭＬＭＲＳＵＰＰＯＲＴＥＤＭＣＳＡＮＤＮＳＳＳＥＴサブフィールドで提示した値を最大とする空間ストリーム数でＰＰＤＵ（Ｐｈｙｓｉｃａｌｌａｙｅｒｃｏｎｖｅｒｇｅｎｃｅｐｒｏｔｏｃｏｌｄａｔａｕｎｉｔ）を受信し、ＥＭＬＭＲＳＵＰＰＯＲＴＥＤＭＣＳＡＮＤＮＳＳＳＥＴサブフィールドで提示した空間ストリーム数でＰＰＤＵを送信する動作である。
【先行技術文献】
【特許文献】
【０００６】
特開２０１８－５０１３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特定のＥＭＬＭＲリンクで初期フレーム交換開始後、すなわち、フレーム交換シーケンスを開始するための開始フレームを受信し応答フレームの送信を開始するまでの間に、他のＥＭＬＭＲリンクで別の開始フレームを受信した場合の動作について考慮されていない。よって、その間に相手方となる通信装置と複数の開始フレームのやり取りがあった場合、ＥＭＬＭＲモードでの動作を適正に制御する必要がある。
【０００８】
本願発明は、その間に相手方となる通信装置と複数の開始フレームのやり取りがあった場合、ＥＭＬＭＲモードでの動作を適正に制御することを目的とする。
【課題を解決するための手段】
【０００９】
本願発明の通信装置は、ＩＥＥＥ８０２．１１シリーズ規格に準拠したＭｕｌｔｉ－ＬｉｎｋＤｅｖｉｃｅとして動作する通信装置であって、第１のＥＭＬＭＲ（Ｅｎｈａｎｃｅｄｍｕｌｔｉ－ｌｉｎｋｍｕｌｔｉ－ｒａｄｉｏ）リンクでフレーム交換シーケンスを開始するための第１の開始フレームを他の通信装置から受信してから、前記第１の開始フレームに対する応答フレームを送信するまでの期間に、前記第１のＥＭＬＭＲリンクとは異なる第２のＥＭＬＭＲリンクでフレーム交換シーケンスを開始するための第２の開始フレームを前記他の通信装置から受信したことを検出する検出手段と、前記検出手段により前記期間において前記第２の開始フレームを受信したことを検出した場合、前記第１のＥＭＬＭＲリンクまたは前記第２のＥＭＬＭＲリンクでフレーム交換シーケンスを続行するように制御する制御手段と、を備えることを特徴とする。
【発明の効果】
【００１０】
本発明によれば、ＥＭＬＭＲ動作開始前に相手方となる通信装置と複数の開始フレームのやり取りがあった場合、ＥＭＬＭＲモードでの動作を適正に制御することが可能となる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
