公開番号2025139868
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024038938
出願日2024-03-13
発明の名称表示装置及びその製造方法
出願人キヤノン株式会社
代理人個人,個人
主分類H10K 50/852 20230101AFI20250919BHJP()
要約【課題】干渉構造を有する表示装置において、各色の画素間での発光特性のばらつきを抑制する。
【解決手段】反射層14と第1電極17との間に配置する第1絶縁層16の厚さが、発光色の異なる画素間で異なる表示装置において、面積諧調マスクを用いて膜厚に勾配を設けたフォトレジストを形成して絶縁膜をエッチングして第1絶縁層16を形成することにより、反射層14の端部上において第1絶縁層16の斜面が基板10の第1面に対してなす角度Aが、各色の画素間で±10%以内とする。
【選択図】図1
特許請求の範囲【請求項１】
基板の第１面上に第１画素と第２画素を有し、
前記第１画素及び第２画素はそれぞれ、反射層と、第１絶縁層と、第１電極と、前記第１電極の端部を覆う第２絶縁層と、前記第１電極及び前記第２絶縁層を覆う有機化合物層と、前記有機化合物層を覆う第２電極と、を当該順で有し、
前記反射層と前記第１電極との距離が、前記第１画素と前記第２画素とで互いに異なる表示装置であって、
前記反射層の端部上において前記第１絶縁層の斜面が前記第１面に対してなす角度Ａが、前記第１画素と前記第２画素とで、その差が±１０％以内であることを特徴とする表示装置。
続きを表示（約 1,000 文字）【請求項２】
前記反射層の端部上に反射防止膜を有し、前記反射防止膜と前記反射層との段差によって前記第１絶縁層の斜面が形成されていることを特徴とする請求項１に記載の表示装置。
【請求項３】
前記角度Ａが、前記第１画素と前記第２画素とでほぼ等しいことを特徴とする請求項１に記載の表示装置。
【請求項４】
前記角度Ａが、前記第１画素及び前記第２画素のいずれにおいても、５０°乃至７０°であることを特徴とする請求項１に記載の表示装置。
【請求項５】
前記第１絶縁層の斜面の最上部及び最下部における前記角度Ａが連続的に変化していることを特徴とする請求項１に記載の表示装置。
【請求項６】
さらに第３画素を有し、前記第３画素において、前記反射層と前記第１電極との距離が、前記第１画素及び前記第２画素とは異なり、且つ、前記角度Ａが前記第１画素乃至前記第３画素において±１０％以内であることを特徴とする請求項１に記載の表示装置。
【請求項７】
前記反射層と前記第１電極との距離が、第１画素＜第２画素＜第３画素であることを特徴とする請求項６に記載の表示装置。
【請求項８】
前記表示装置が前記第２電極上にカラーフィルタを有し、前記第１画素乃至前記第３画素の各画素上のカラーフィルタの透過光の波長が、第１画素＜第２画素＜第３画素であることを特徴とする請求項７に記載の表示装置。
【請求項９】
前記第１画素及び前記第２画素がそれぞれ、トランジスタを有していることを特徴とする請求項１に記載の表示装置。
【請求項１０】
基板上に第１画素と第２画素とを有する表示装置の製造方法であって、
基板の第１面上に前記複数の画素毎に反射層を形成する工程と、
前記反射層上に、前記第１画素と前記第２画素とで異なる厚さで、且つ前記反射層の端部に形成される斜面と前記基板の第１面とのなす角度Ａが、前記第１画素と前記第２画素とで、その差が±１０％以内になるように第１絶縁層を形成する工程と、
前記第１絶縁層上に画素毎に第１電極を形成する工程と、
前記第１電極の端部を覆う第２絶縁層を形成する工程と、
前記第１電極及び前記第２絶縁層を覆う有機化合物層を形成する工程と、
前記有機化合物層を覆う第２電極を形成する工程と、を有することを特徴とする表示装置の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置及びその製造方法に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
近年の有機エレクトロルミネッセンス素子（ＥＬ素子）を用いた表示装置では、性能向上目的で透明電極を用いた干渉構造が用いられる。透明電極は有機ＥＬ素子から発せられた光を透過し、透過した光を反射・干渉させることで共振構造を形成し、発光効率を向上させている。透明電極を用いた光干渉による発光素子は例えば特許文献１で開示されており、反射層、絶縁層、下部電極、有機層、透明電極が形成され、絶縁層の膜厚を各色画素に最適化し、干渉効果を高める構造が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－７２２８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された干渉構造においては、画素間領域での絶縁膜表面に段差があり、発光領域の端部近傍において絶縁層表面は基板表面に対して角度を持つ斜面をなす。この時、各色の画素内で絶縁層の膜厚が異なる一方で各色の画素間における膜厚は一定となることから、その段差は画素ごとに異なる値を取ることになる。特許文献１においては画素ごとに絶縁層の成膜とエッチングを繰り返す形でこの構造を形成しているが、画素ごとにエッチング工程での絶縁膜の量が異なっていることから、形成後の上記斜面の角度は異なる値をとり得る。例えば、各色の干渉膜厚を波長λに対しλ／４で設計した場合、反射層上の第１絶縁層の膜厚は青色＜緑色＜赤色の順となっているが、青色の画素における前記段差部の角度が最も急峻となり得る。このとき、絶縁膜表面の斜面上に成膜される下部電極、有機層、透明電極の膜厚は、斜面の角度が急峻なほど相対的に薄くなり得る。これによって発光特性にばらつきが生じやすくなる懸念がある。
本発明の課題は、干渉構造を有する表示装置において、各色の画素間での発光特性のばらつきを抑制することにある。
【課題を解決するための手段】
【０００５】
本発明の第１は、基板の第１面上に第１画素と第２画素を有し、
前記第１画素及び第２画素はそれぞれ、反射層と、第１絶縁層と、第１電極と、前記第１電極の端部を覆う第２絶縁層と、前記第１電極及び前記第２絶縁層を覆う有機化合物層と、前記有機化合物層を覆う第２電極と、を当該順で有し、
前記反射層と前記第１電極との距離が、前記第１画素と前記第２画素とで互いに異なる表示装置であって、
前記反射層の端部上において前記第１絶縁層の斜面が前記第１面に対してなす角度Ａが、前記第１画素と前記第２画素とで、その差が±１０％以内であることを特徴とする。
本発明の第２は、基板上に第１画素と第２画素とを有する表示装置の製造方法であって、
基板の第１面上に前記複数の画素毎に反射層を形成する工程と、
前記反射層上に、前記第１画素と前記第２画素とで異なる厚さで、且つ前記反射層の端部に形成される斜面と前記基板の第１面とのなす角度Ａが、前記第１画素と前記第２画素とで、その差が±１０％以内になるように第１絶縁層を形成する工程と、
前記第１絶縁層上に画素毎に第１電極を形成する工程と、
前記第１電極の端部を覆う第２絶縁層を形成する工程と、
前記第１電極及び前記第２絶縁層を覆う有機化合物層を形成する工程と、
前記有機化合物層を覆う第２電極を形成する工程と、を有することを特徴とする。
【発明の効果】
【０００６】
本発明においては、各画素の反射層上の絶縁層の斜面の角度をほぼ等しく形成することによって、発光特性のばらつきが抑制された表示装置を提供することができる。
【図面の簡単な説明】
【０００７】

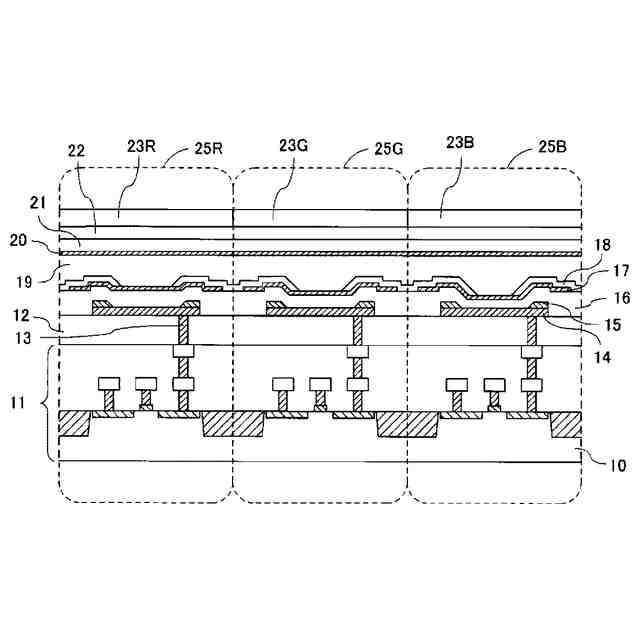

本発明の表示装置の一実施形態の厚さ方向の断面模式図である。

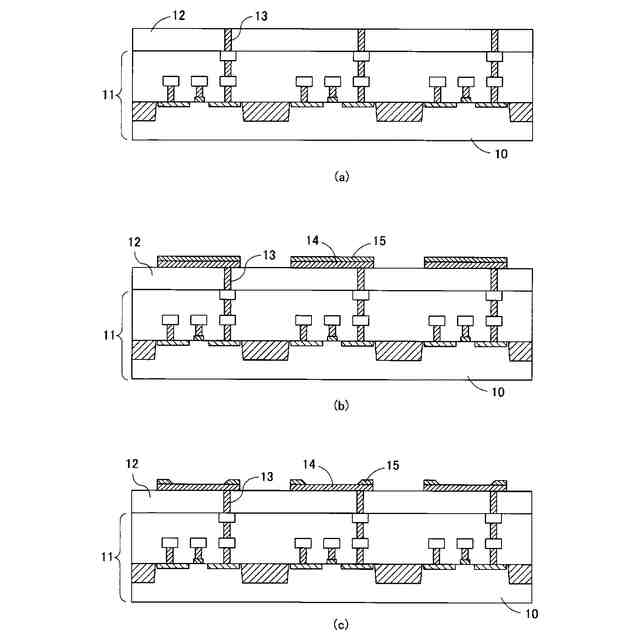

図１に示した表示装置の製造工程図である。

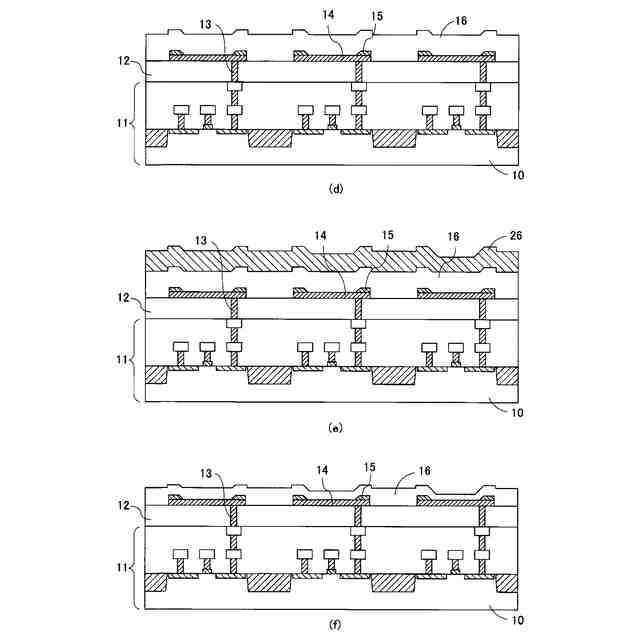

図１に示した表示装置の製造工程図である。

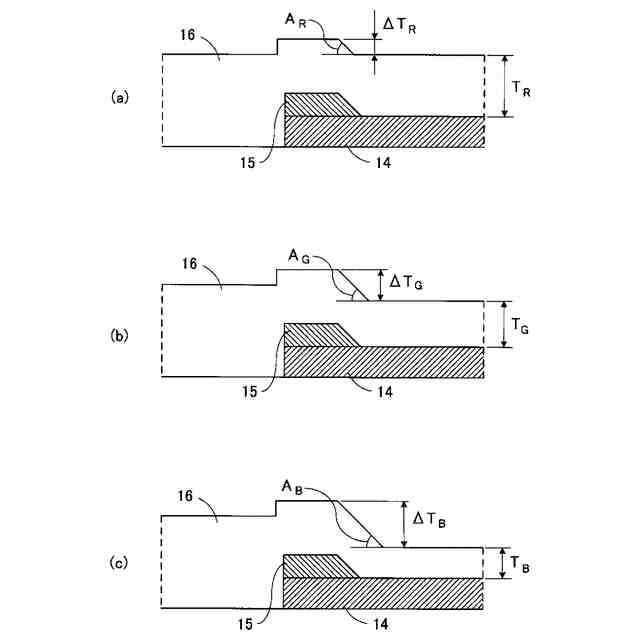

本発明の表示装置における、第１絶縁層の斜面と基板の第１面とのなす角度の説明図である。
面積諧調マスクを用いたエッチング工程を示す図である。

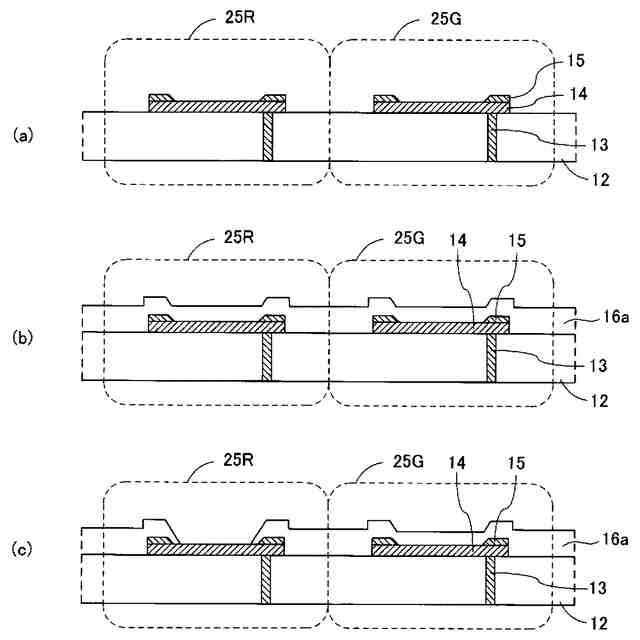

従来技術を用いた表示装置の製造工程図である。

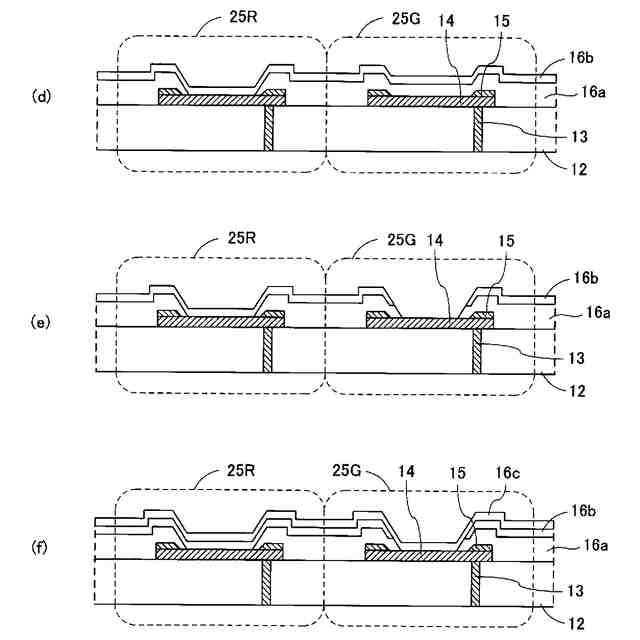

従来技術を用いた表示装置の製造工程図である。

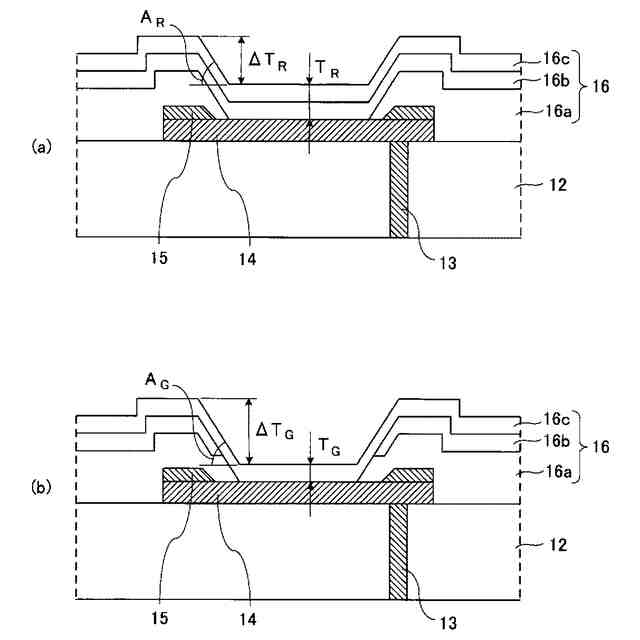

従来技術で製造した表示装置における、第１絶縁層の構成を示す断面模式図である。
【発明を実施するための形態】
【０００８】
以下、本発明について実施形態を挙げて詳細に説明するが、本発明が以下の実施形態に限定されるものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一もしくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
【０００９】
図１に本発明の一実施形態の有機ＥＬ素子からなる表示装置の断面図を示す。本実施形態においては、基板１０上に駆動回路層１１があり、その上に表面が平坦化された絶縁性の層間膜１２が設けられている。層間膜１２の上に有機ＥＬ素子が設けられ、駆動回路層１１と反射層１４とは導電プラグ１３を介して接続されている。導電プラグ１３は、例えばＴｉ／ＴｉＮなどのバリアメタルを有するＷプラグで有りうる。反射層１４上には反射防止層１５が設けられており、反射防止層１５は反射率を上げるため、反射層１４の中央部の領域が例えばフォトリソグラフィ法及びドライエッチング法により除去されている。反射防止層１５の上には第１絶縁層１６、アノードとして機能する第１電極１７、第２絶縁層１８、有機化合物層１９、カソードとして機能する第２電極２０、防湿層２１、平坦化層２２、カラーフィルタ２３が、前記の順に積層されている。有機化合物層１９から基板１０に向けて放射された光を透過させるため第１電極１７は透明材料であることが望ましく、例えば酸化インジウム錫（ＩＴＯ）または酸化インジウム亜鉛（ＩＺＯ）を用いて形成される。この透明材料はより薄いほど光の吸収を低減させることができ、消費電力において有利となる。尚、第１電極１７と駆動回路層１１は、不図示の接続部を介して電気的に接続されている。この接続部は、反射層１４や反射防止層１５を含んでいても良い。
【００１０】
本実施形態に係る表示装置には前記構造を各々持つ第１画素２５Ｒ、第２画素２５Ｇ、第３画素２５Ｂが含まれており、各画素には各々異なる色の第１カラーフィルタ２３Ｒ、第２カラーフィルタ２３Ｇ、第３カラーフィルタ２３Ｂが設けられている。第１画素２５Ｒ、第２画素２５Ｇ、第３画素２５Ｂは、有機ＥＬ表示装置から外部へ放射される光の色が相互に異なっており、例えば第１画素２５Ｒは赤色（Ｒ）の光、第２画素２５Ｇは緑色（Ｇ）の光、第３画素２５Ｂは青色（Ｂ）の光を放射する。本実施形態による有機ＥＬ表示装置は複数の第１画素２５Ｒ、複数の第２画素２５Ｇ、複数の第３画素２５Ｂを有しうる。尚、本実施形態では３種類の色の光を発生させるものとしているが、これに限定されるものではない。
（【００１１】以降は省略されています）
