公開番号2025139936
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039035
出願日2024-03-13
発明の名称衣類処理装置
出願人東芝ライフスタイル株式会社
代理人弁理士法人サトー
主分類D06F 33/65 20200101AFI20250919BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】省エネルギーに配慮しつつ衣類のしわ付きを改善できる衣類処理装置を提供する。
【解決手段】衣類処理装置は、外箱と、外箱内に設けられ、空気入口を有し、内部に衣類を収容する衣類収容槽と、外箱内に設けられて空気入口に接続される風路と、風路内に配置され表面から水分を気化する加湿促進部材と、衣類収容槽に送風する送風装置と、加湿促進部材に外箱外部の給水源からの水を供給する給水経路と、給水経路を開閉する給水弁と、送風装置の動作と、加湿促進部材の温度と、給水弁の開閉とを制御して衣類に対して加湿してしわを軽減するしわ取り運転を実行する制御装置と、を備える。制御装置は、しわ取り運転において、給水弁を開放して加湿促進部材に水を供給する準備工程と、衣類収容槽に送風せずに加湿促進部材の温度を高くする気化工程と、送風装置を駆動して気化工程により発生した蒸気を衣類収容槽に送る加湿工程と、を実行する。
【選択図】図7
特許請求の範囲【請求項１】
外箱と、
前記外箱内に設けられ、空気入口を有し、内部に衣類を収容する衣類収容槽と、
前記外箱内に設けられて前記空気入口に接続される風路と、
前記風路内に配置され表面から水分を気化する加湿促進部材と、
前記衣類収容槽に送風する送風装置と、
前記加湿促進部材に前記外箱外部の給水源からの水を供給する給水経路と、
前記給水経路を開閉する給水弁と、
前記送風装置の動作と、前記加湿促進部材の温度と、前記給水弁の開閉とを制御して前記衣類に対して加湿してしわを軽減するしわ取り運転を実行する制御装置と、を備え、
前記制御装置は、前記しわ取り運転において、前記給水弁を開放して前記加湿促進部材に前記水を供給する準備工程と、前記衣類収容槽に送風せずに前記加湿促進部材の温度を高くする気化工程と、前記送風装置を駆動して前記気化工程により発生した蒸気を前記衣類収容槽に送る加湿工程と、を実行する、
衣類処理装置。
続きを表示（約 850 文字）【請求項２】
圧縮機と凝縮器と蒸発器とを有するヒートポンプ機構を備え、
前記加湿促進部材は、前記凝縮器及び又は前記蒸発器であって、
前記制御装置は、前記気化工程において前記圧縮機を駆動する、
請求項１に記載の衣類処理装置。
【請求項３】
前記凝縮器は、前記蒸発器に隣接して前記風路内における空気の流れる方向に関して前記蒸発器の下流側に配置され、
前記給水経路は、前記蒸発器に対して上方から臨んで設けられた給水部を有し、
前記制御装置は、前記準備工程において前記送風装置を駆動する、
請求項２に記載の衣類処理装置。
【請求項４】
前記制御装置は、前記加湿工程において前記圧縮機の駆動を停止する、
請求項３に記載の衣類処理装置。
【請求項５】
前記制御装置は、前記しわ取り運転において、前記準備工程、前記気化工程、及び前記加湿工程を１セットとして繰り返し複数セット実行する、
請求項１に記載の衣類処理装置。
【請求項６】
前記凝縮器の温度を検知する凝縮器温度検知部を備え、
前記制御装置は、前記凝縮器温度検知部の検知温度が所定の閾値以上となったことに基づいて前記気化工程を終了する、
請求項２又は３に記載の衣類処理装置。
【請求項７】
前記圧縮機の温度を検知する圧縮機温度検知部を備え、
前記制御装置は、前記圧縮機温度検知部の検知温度が所定の閾値以上となったことに基づいて前記気化工程を終了する、
請求項２又は３に記載の衣類処理装置。
【請求項８】
前記衣類収容槽の内部に向けて紫外線を照射する紫外線照射装置を備え、
前記制御装置は、前記準備工程、前記気化工程、及び前記加湿工程のうち少なくともいずれか一工程の実行中に、前記紫外線照射装置を駆動する、
請求項１に記載の衣類処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、衣類処理装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、洗濯機能と乾燥機能とを備えた洗濯乾燥機が知られている。また、そのような洗濯乾燥機の中には、衣類のしわを伸ばして取り除く機能を有する洗濯乾燥機が開発されている。
【０００３】
例えば、特許文献１には、内槽であるドラムの底部と外槽との間に、ヒータである加熱部と、加熱部の周囲に水を一時的に溜めておくための水受け部と、が設けられており、ドラムに衣類を入れた状態で加熱部においてスチームを発生させ衣類を湿らせ、その後送風ファンでドラムの内部に空気を送り衣類を乾燥させることで、衣類のしわをとりのぞくことができる洗濯乾燥機が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－０６９５２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ヒータを用いてしわを取り除くのに十分な量の蒸気を発生させるためには、例えば１０００Ｗの程度電力が必要となることがある。また、加熱部の周囲に一定程度の水量をためる必要がある。したがって、しわ取り機能を備える洗濯乾燥機について省エネルギーの観点から検討の余地があった。
【０００６】
そこで、本発明の本実施形態は、省エネルギーに配慮しつつ衣類のしわ付きを改善できる衣類処理装置を提供する。
【課題を解決するための手段】
【０００７】
実施形態の衣類処理装置は、外箱と、前記外箱内に設けられ、空気入口を有し、内部に衣類を収容する衣類収容槽と、前記外箱内に設けられて前記空気入口に接続される風路と、前記風路内に配置され表面から水分を気化する加湿促進部材と、前記衣類収容槽に送風する送風装置と、前記加湿促進部材に前記外箱外部の給水源からの水を供給する給水経路と、前記給水経路を開閉する給水弁と、前記送風装置の動作と、前記加湿促進部材の温度と、前記給水弁の開閉とを制御して前記衣類に対して加湿してしわを軽減するしわ取り運転を実行する制御装置と、を備える。前記制御装置は、前記しわ取り運転において、前記給水弁を開放して前記加湿促進部材に前記水を供給する準備工程と、前記衣類収容槽に送風せずに前記加湿促進部材の温度を高くする気化工程と、前記送風装置を駆動して前記気化工程により発生した蒸気を前記衣類収容槽に送る加湿工程と、を実行する。
【図面の簡単な説明】
【０００８】

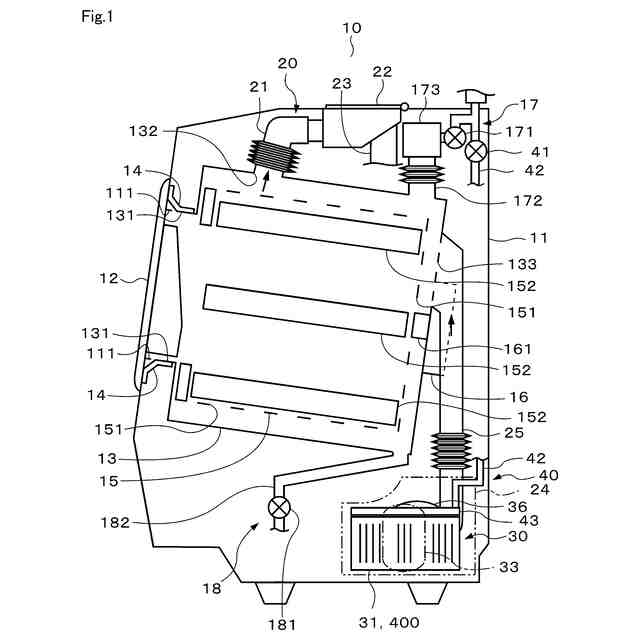

第１実施形態による衣類処理装置を洗濯乾燥機に適用した一例について概略構成を示す縦断側面図

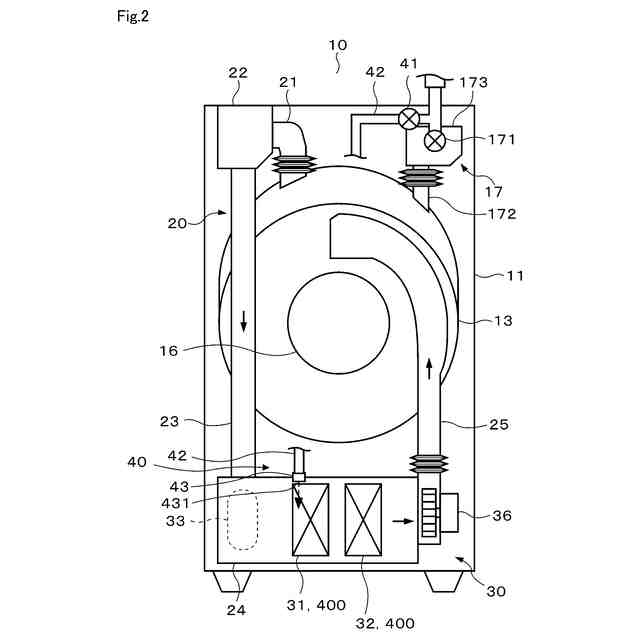

第１実施形態による衣類処理装置を洗濯乾燥機に適用した一例について概略構成を示す縦断背面図

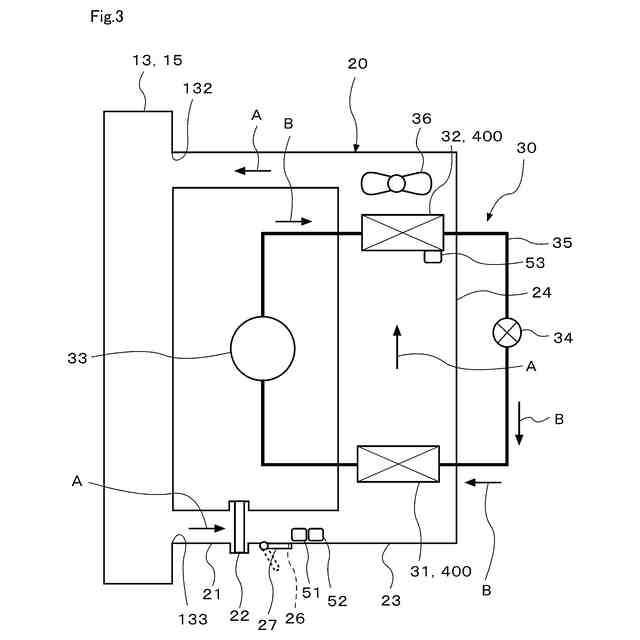

第１実施形態による衣類処理装置を洗濯乾燥機に適用した一例について風路と乾燥ユニットと送風装置の概略構成を示す図

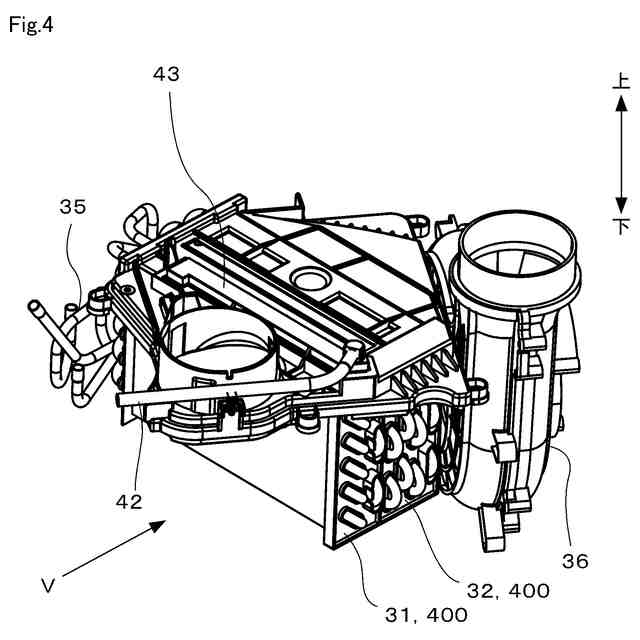

第１実施形態による衣類処理装置を洗濯乾燥機に適用した一例について加湿促進部材としての熱交換器周辺の構成を示す斜視図

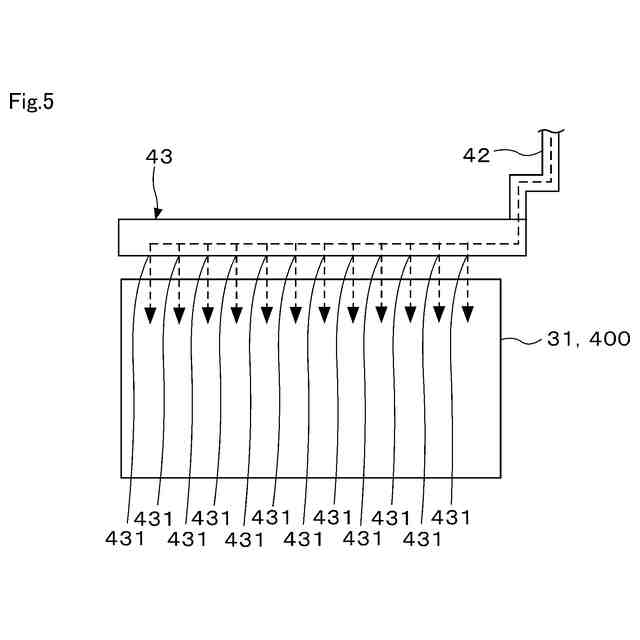

第１実施形態による衣類処理装置を洗濯乾燥機に適用した一例について加湿促進部材としての熱交換器周辺の構成を図４の矢印Ｖの方向から示す概略図

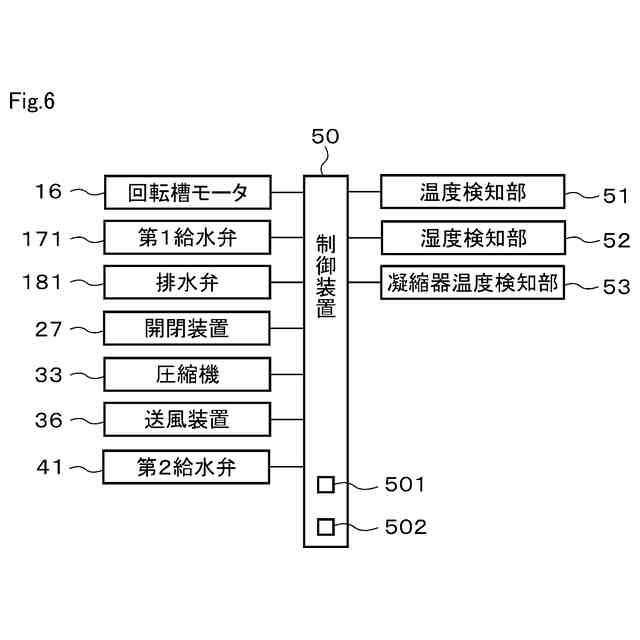

第１実施形態による衣類処理装置を洗濯乾燥機に適用した一例について電気的構成を概略的に示すブロック図

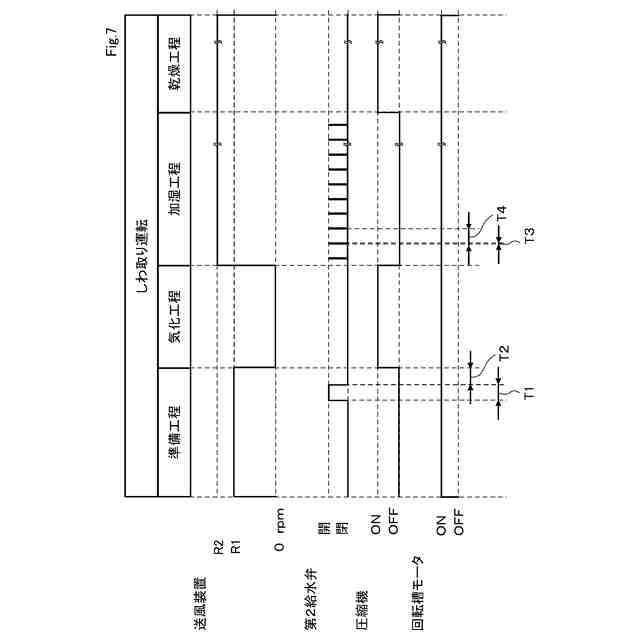

第１実施形態のしわ取り運転における制御装置による各構成の動作の制御内容を示すタイミングチャート

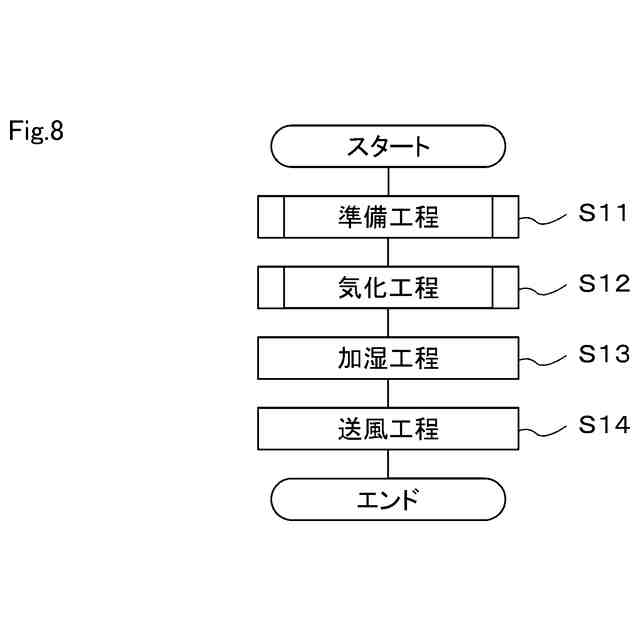

第１実施形態の洗濯乾燥機の準備工程における制御装置による処理を示すフローチャート

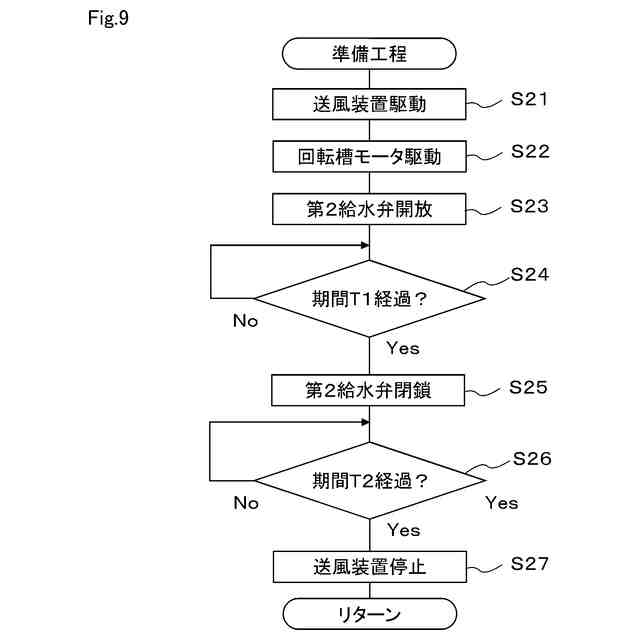

第１実施形態の洗濯乾燥機の気化工程における制御装置による処理を示すフローチャート
第１実施形態の洗濯乾燥機の制御装置によるしわ取り運転の処理を示すフローチャート
第２実施形態による衣類処理装置を洗濯乾燥機に適用した一例について電気的構成を概略的に示すブロック図
第２実施形態の洗濯乾燥機の気化工程における制御装置による処理を示すフローチャート
第３実施形態のしわ取り運転の内容を示すチャート
第３実施形態の洗濯乾燥機の準備工程における制御装置による処理を示すフローチャート
第４実施形態による衣類処理装置を洗濯乾燥機に適用した一例について概略構成を示す縦断側面図
第４実施形態による衣類処理装置を洗濯乾燥機に適用した一例について電気的構成を概略的に示すブロック図
【発明を実施するための形態】
【０００９】
以下、衣類処理装置を洗濯乾燥機に適用した複数の実施形態について図面を参照しながら説明する。なお、複数の実施形態について実質的に同一の要素には同一の符号を付してその説明を省略する。
【００１０】
（第１実施形態）
図１から図１０を参照して、第１実施形態について説明する。図１及び図２に示す洗濯乾燥機１０は、乾燥機能を備えた横軸または斜め軸型のドラム式洗濯機である。
（【００１１】以降は省略されています）
