公開番号2025129690
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026499
出願日2024-02-26
発明の名称洗濯機
出願人東芝ライフスタイル株式会社
代理人弁理士法人サトー
主分類D06F 33/43 20200101AFI20250829BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】槽洗浄に関するユーザビリティを向上する。
【解決手段】洗濯機は、衣類を収容する洗濯槽と、各種情報を報知するための報知部と、洗濯槽に収容された衣類に対して所定の処理を行うための運転を制御するとともに、洗濯槽を洗浄する槽洗浄運転の実行を促す報知である槽洗浄報知を報知部によって行う制御部と、を備え、運転の設定には、運転の実行中に洗濯槽に関する掃除を行う掃除機能を含めることができ、制御部は、運転の設定が掃除機能を含む設定になっている場合、運転の設定が掃除機能を含まない設定になっている場合よりも槽洗浄報知を行う時期を遅くする。
【選択図】図4
特許請求の範囲【請求項１】
衣類を収容する洗濯槽と、
各種情報を報知するための報知部と、
前記洗濯槽に収容された前記衣類に対して所定の処理を行うための運転を制御するとともに、前記洗濯槽を洗浄する槽洗浄運転の実行を促す報知である槽洗浄報知を前記報知部によって行う制御部と、を備え、
前記運転の設定には、前記運転の実行中に前記洗濯槽に関する掃除を行う掃除機能を含めることができ、
前記制御部は、前記運転の設定が前記掃除機能を含む設定になっている場合、前記運転の設定が前記掃除機能を含まない設定になっている場合よりも前記槽洗浄報知を行う時期を遅くする、
洗濯機。
続きを表示（約 1,200 文字）【請求項２】
衣類を収容する洗濯槽と、
各種情報を報知するための報知部と、
前記洗濯槽に収容された前記衣類に対して所定の処理を行うための運転を制御するとともに、前記洗濯槽を洗浄する槽洗浄運転の実行を促す報知である槽洗浄報知を前記報知部によって行う制御部と、を備え、
前記運転の設定には、前記運転の実行中に前記洗濯槽に関する掃除を行う掃除機能を含めることができ、
前記制御部は、前回前記槽洗浄運転を実行してから今回を含む前記運転までの期間に実行された前記運転の設定が前記掃除機能を含む設定になっている場合、前記期間中に実行された前記運転の設定が前記掃除機能を含まない設定になっている場合よりも前記槽洗浄報知を行う時期を遅くする、
洗濯機。
【請求項３】
前記制御部は、
前記運転が実行された回数の累積値である運転回数が設定回数に達した場合に前記槽洗浄報知を実行可能であり、
前記運転の設定が前記掃除機能を含む設定になっている場合、前記運転の設定が前記掃除機能を含まない設定になっている場合よりも前記設定回数を大きくすることで前記槽洗浄報知を行う時期を遅くする、
請求項１又は２に記載の洗濯機。
【請求項４】
前記制御部は、
前記運転が実行された回数の累積値である運転回数が設定回数に達した場合に前記槽洗浄報知を実行可能であり、
前記運転の設定が前記掃除機能を含む設定になっている場合、前記運転の設定が前記掃除機能を含まない設定になっている場合よりも前記運転回数を加算する値を小さくすることで前記槽洗浄報知を行う時期を遅くする、
請求項１又は２に記載の洗濯機。
【請求項５】
洗濯処理剤を前記洗濯槽に自動で投入する自動投入装置を更に備え、
前記制御装置は、前記運転の実行中における前記自動投入装置からの前記洗濯処理剤の投入量に応じて前記槽洗浄報知を行う時期を切り替える、
請求項１又は２に記載の洗濯機。
【請求項６】
前記制御部は、前記運転の設定に関して前記掃除機能を含めるか含めないかの設定が変更された場合に、前記設定回数を変更後の前記運転の設定に対応して変更する、
請求項４に記載の洗濯機。
【請求項７】
前記制御部は、前記運転の設定が前記掃除機能を含める設定から前記掃除機能を含めない設定に変更された場合に、前記設定回数を、前記掃除機能を含めない設定に対応した前記設定回数に変更する、
請求項６に記載の洗濯機。
【請求項８】
前記制御部は、前記運転の設定が前記掃除機能を含めない設定から前記掃除機能を含める設定に変更された場合に、前記設定回数を、前記掃除機能を含める設定に対応した前記設定回数に変更する、
請求項６に記載の洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、洗濯機に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、洗濯槽内を洗浄する機能を有する洗濯機が知られている。従来構成の洗濯機は、運転回数や給水回数等をカウントするカウント手段によりカウントした運転回数が所定回数に達した時点で、これを報知手段により報知するよう構成し、報知手段の報知によって選択可能な槽洗いコースを有するものである。従来構成では、運転回数が所定回数に達した時点で、洗濯槽の外面部表面や外槽の内面部表面に生じるバイオフィルムや黒カビなどの異物による汚染状況を予測し、報知手段により報知することにより、異物による衣類の汚染が発生する前に洗濯槽内の異物除去の必要性を認識することができる。そして、槽洗いコースを選択することで、洗濯槽内の異物を除去することができ、衣類の汚染を未然に防止することが図られている。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－２６３３９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、単にカウントした運転回数や給水回数等が所定回数に達した時点で、洗濯槽の洗浄を促す報知を行ったとしても、洗濯槽の汚れ度合いが考慮されているとはいえず、ユーザに対して正確に槽洗浄が必要であることを知らせることはできない。したがって、槽洗浄に関するユーザビリティの向上を図る点において改善の余地があった。
【０００５】
そこで、槽洗浄に関するユーザビリティを向上することができる技術の提供を目的とする。
【課題を解決するための手段】
【０００６】
本実施形態に係る洗濯機は、衣類を収容する洗濯槽と、各種情報を報知するための報知部と、前記洗濯槽に収容された前記衣類に対して所定の処理を行うための運転を制御するとともに、前記洗濯槽を洗浄する槽洗浄運転の実行を促す報知である槽洗浄報知を前記報知部によって行う制御部と、を備え、前記運転の設定には、前記運転の実行中に前記洗濯槽に関する掃除を行う掃除機能を含めることができ、前記制御部は、前記運転の設定が前記掃除機能を含む設定になっている場合、前記運転の設定が前記掃除機能を含まない設定になっている場合よりも前記槽洗浄報知を行う時期を遅くする。
【図面の簡単な説明】
【０００７】

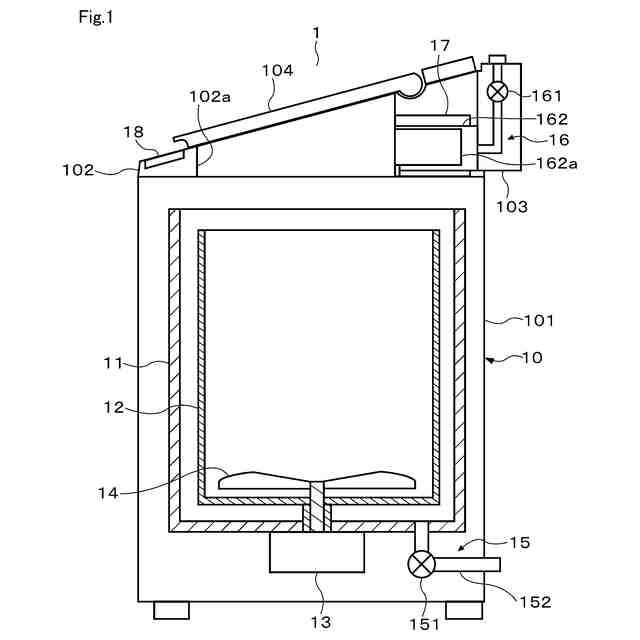

第１実施形態による洗濯機の内部構成を概略的に示す断面図

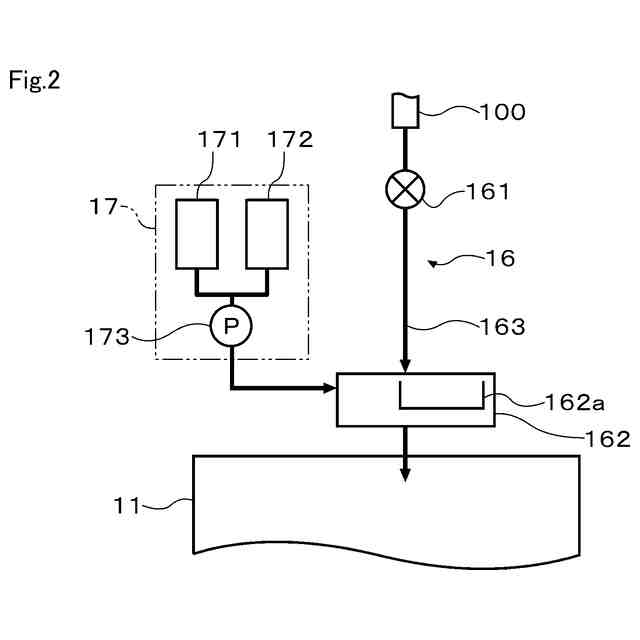

第１実施形態による洗濯機について、外部の水源から水槽内に供給される水の経路の一例を示す図

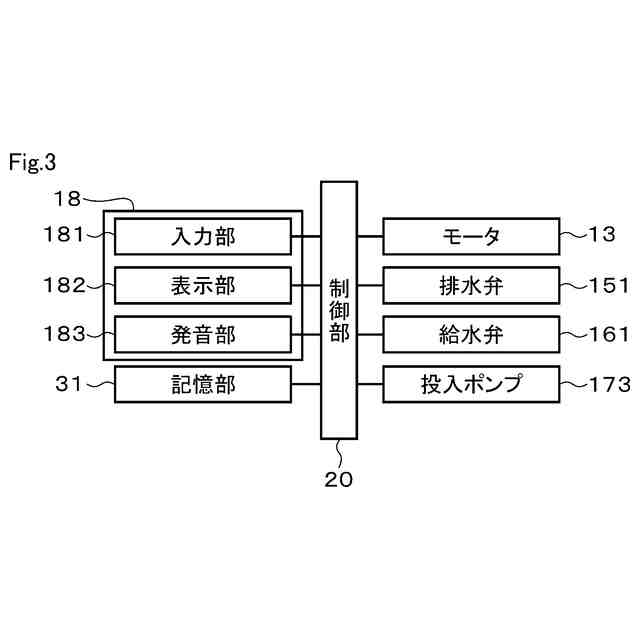

第１実施形態による洗濯機の電気的構成の一例を示すブロック図

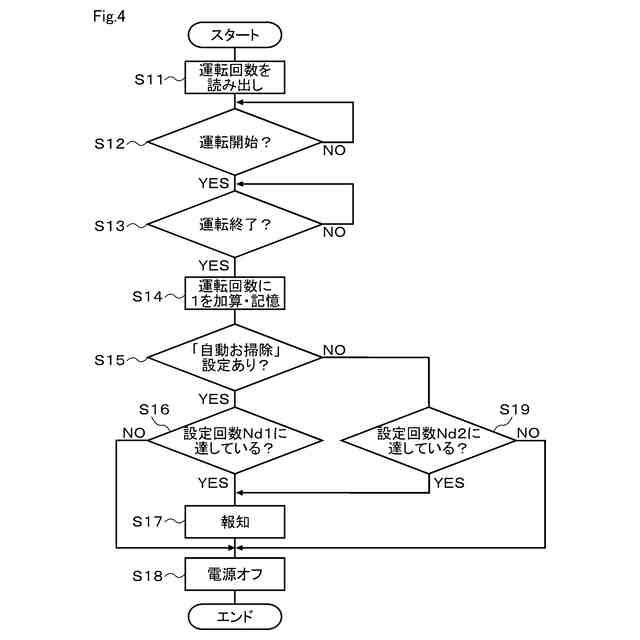

第１実施形態による洗濯機について、制御部によって実行される制御内容の一例を示すフローチャート
第１実施形態による洗濯機について、制御部によって実行される制御内容の他の例を示すフローチャート

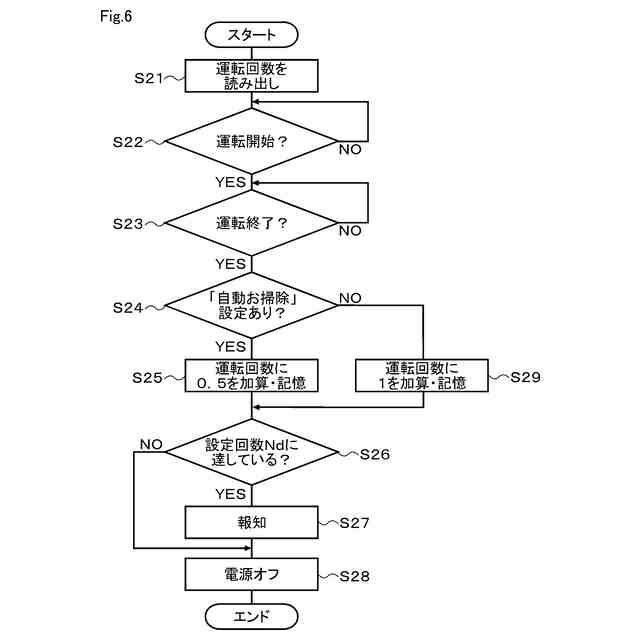

第２実施形態による洗濯機について、制御部によって実行される制御内容の一例を示すフローチャート
第３実施形態による洗濯機について、制御部によって実行される制御内容の一例を示すフローチャート（その１）

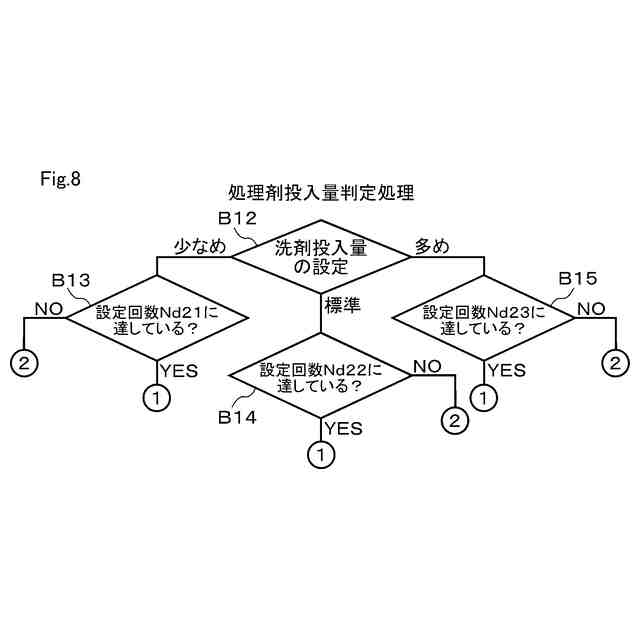

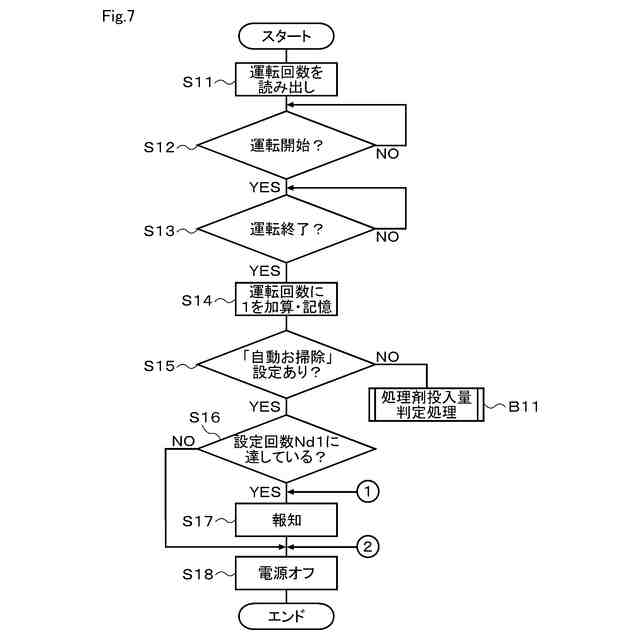

第３実施形態による洗濯機について、制御部によって実行される制御内容の一例を示すフローチャート（その２）

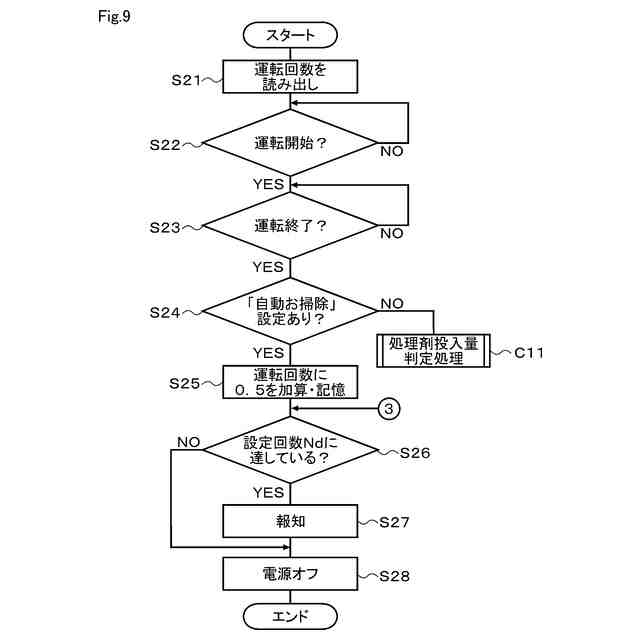

第４実施形態による洗濯機について、制御部によって実行される制御内容の一例を示すフローチャート（その１）
第４実施形態による洗濯機について、制御部によって実行される制御内容の他の例を示すフローチャート（その２）
第５実施形態による洗濯機について、制御部によって実行される制御内容の一例を示すフローチャート
【発明を実施するための形態】
【０００８】
以下、複数の実施形態による洗濯機について、図面を参照しながら説明する。なお、各実施形態において実質的に同一の要素には同一の符号を付し、説明を省略する。
【０００９】
（第１実施形態）
まず、第１実施形態について、図１から図５を参照して説明する。
図１に示す洗濯機１は、回転槽１２の回転軸が鉛直方向を向いたいわゆる縦軸洗濯機である。なお、図１の左側を洗濯機１の前側とし、図１の右側を洗濯機１の後側とする。また、洗濯機１の設置面側つまり鉛直下側を洗濯機１の下側とし、設置面と反対側つまり鉛直上側を洗濯機１の上側とする。そして、洗濯機１の前後方向及び上下方向に対して直交する方向を左右方向とする。洗濯機１は、縦軸洗濯機に限らず、回転槽の回転軸が水平に向かう横軸型又は後方へ向かって下降傾斜した斜め軸型のいわゆるドラム式洗濯機であってもよい。また、洗濯機１は、例えばヒータ式又はヒートポンプ式の乾燥機能を備えたものであってもよいし、乾燥機能を備えていないものであってもよい。
【００１０】
洗濯機１は、図１に示すように、洗濯機本体１０、水槽１１、回転槽１２、モータ１３、撹拌翼１４、排水機構１５、給水機構１６、自動投入装置１７、及び操作表示装置１８を備えている。洗濯機本体１０は、洗濯機１の外郭を構成している。洗濯機本体１０は、箱体１０１、トップカバー１０２、バックカバー１０３、及び蓋１０４を有している。箱体１０１は、例えば鋼板等によって略矩形の箱状に形成されており、上側が開口している。トップカバー１０２は、箱体１０１の上部に設けられている。図１に示すように、トップカバー１０２は、その内側に上部開口１０２ａを有している。上部開口１０２ａは、洗濯機１の内部と外部とを連通している。
（【００１１】以降は省略されています）
