特許ウォッチ

公開番号2025139950
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039057
出願日2024-03-13
発明の名称被覆粒子、紫外線遮蔽剤、化粧料、塗料、及び被覆粒子の製造方法
出願人株式会社スーパーナノデザイン
代理人個人
主分類C01G 9/00 20060101AFI20250919BHJP(無機化学)
要約【課題】ZnO表面を安全、安定な酸化物で被覆する。
【解決手段】本発明の被覆粒子は、ZnOの少なくとも一部がZnMO_x(Mは、Znと複合金属酸化物を構成可能な金属元素)で覆われている。被覆粒子は、Znと複合金属酸化物を構成可能な金属の水酸化物の存在下でZnOを水熱処理することによって得られる。被覆粒子は、紫外線遮蔽剤及びこれを含有する化粧料のほか、紫外線遮蔽機能やガス透過抑制機能等を有する塗料等に好適である。

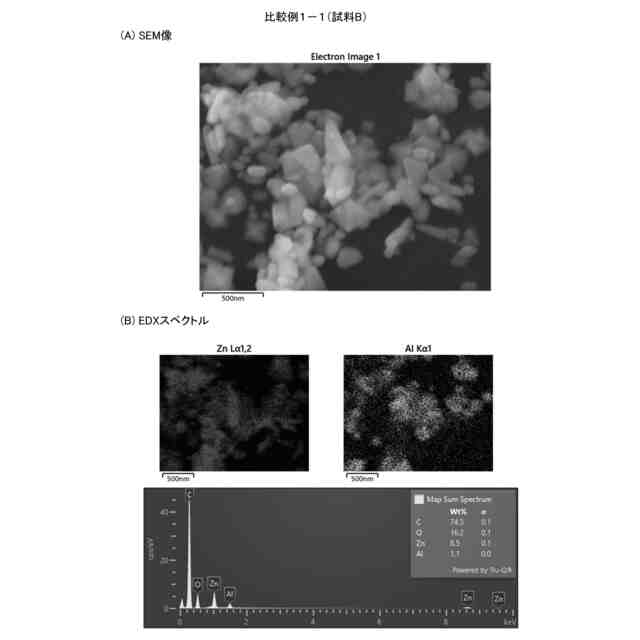

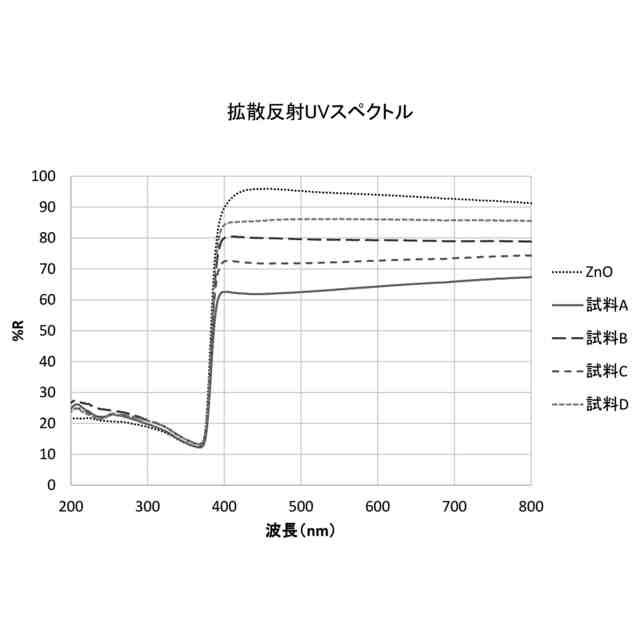

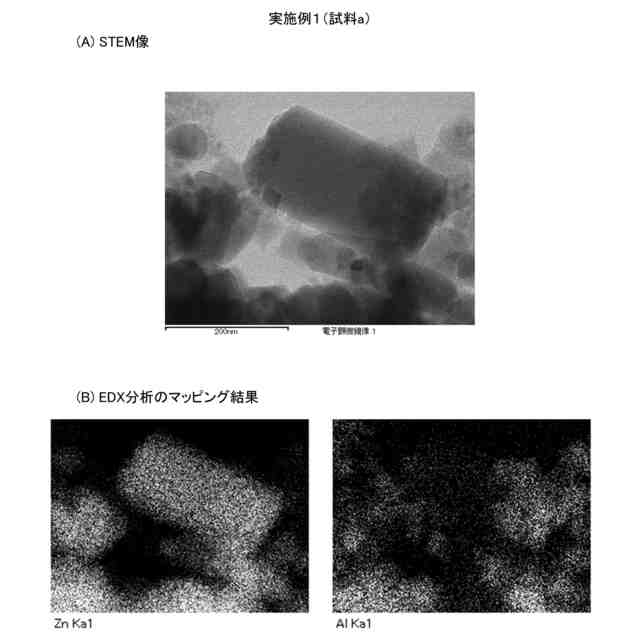

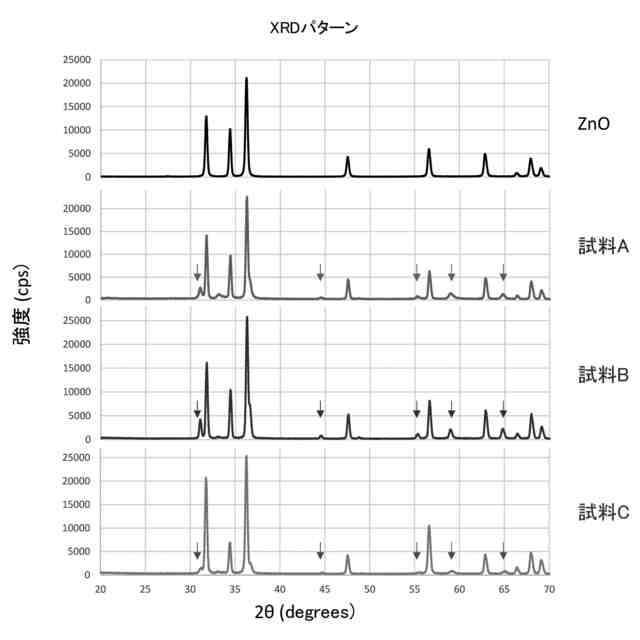

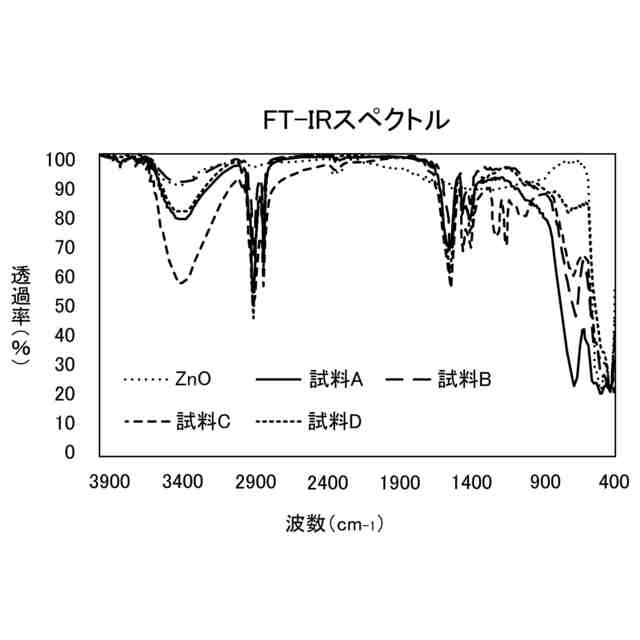

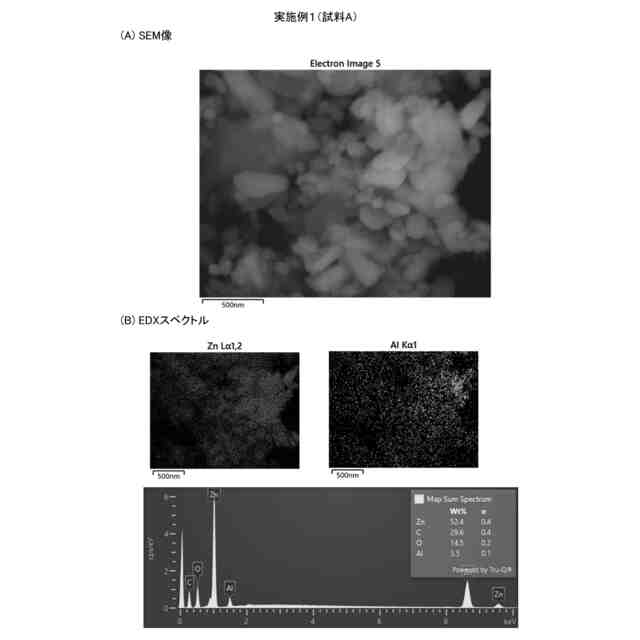

【選択図】図5
特許請求の範囲【請求項１】
ＺｎＯの少なくとも一部がＺｎＭＯ
ｘ
（Ｍは、Ｚｎと複合金属酸化物を構成可能な金属元素）で覆われており、
温度が２５℃である４０ｍＬの水に被覆粒子２００ｍｇを入れ、１０分間超音波分散した後の水に含まれるＺｎの量が、未処理のＺｎＯの場合の１０分の１以下である、被覆粒子。
続きを表示（約 560 文字）【請求項２】
前記Ｍは、Ｂ、Ａｌ、Ｓｉ、Ｖ、Ｃｒ、Ｍｎ、Ｆｅ、Ｃｏ、Ｎｉ、Ｃｕ、Ｇａ、Ｇｅ、Ａｓ、Ｓｅ、Ｎｂ、Ｍｏ、Ｃｄ、Ｓｎ、Ｓｂ、Ｔａ、Ｗ、Ｐｔ及びＢｉから選択される１種以上である、請求項１に記載の被覆粒子。
【請求項３】
表面が有機修飾されている、請求項１に記載の被覆粒子。
【請求項４】
請求項１から３のいずれか１項に記載の被覆粒子を含有する紫外線遮蔽剤。
【請求項５】
請求項４に記載の紫外線遮蔽剤を含有する化粧料。
【請求項６】
請求項１から３のいずれか１項に記載の被覆粒子を含有する塗料。
【請求項７】
Ｚｎと複合金属酸化物を構成可能な金属の水酸化物の存在下でＺｎＯを水熱処理する工程を含む、請求項１から３のいずれか１項に記載の被覆粒子の製造方法。
【請求項８】
前記水熱処理でのｐＨが８以上１１以下である、請求項６に記載の方法。
【請求項９】
原料であるＺｎＯの濃度が０．５ｍｏｌ／Ｌ以上である、請求項６に記載の方法。
【請求項１０】
前記水熱処理によって得られた被覆粒子を冷却する冷却工程を含む、請求項６に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、被覆粒子、紫外線遮蔽剤、化粧料、塗料、及び被覆粒子の製造方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
ＴｉＯ
２
は、紫外線カット用素材として使われている。また、粒子径を微小化制御することで透明性の確保も可能となっている。しかし、ＴｉＯ
２
がもつ光触媒活性によって肌への悪影響が及ぼされ得ることが懸念されている。
【０００３】
ＺｎＯもまた、紫外線カットが期待されているが、水への溶出、肌への悪影響が懸案となっている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－２０７０３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ＺｎＯ表面を安全、安定な酸化物で覆うことができれば、Ｚｎの溶出を抑制することが期待される。また、表面への有機修飾を高密度に行うことができれば、ＺｎＯからのＺｎ溶出を抑制することが期待される。
【０００６】
本発明は、このような問題に鑑みてなされたものであり、ＺｎＯ表面を安全、安定な酸化物で被覆することである。
【課題を解決するための手段】
【０００７】
本発明者らは、鋭意研究を重ねた結果、Ｚｎと複合金属酸化物を構成可能な金属の水酸化物の存在下でＺｎＯを水熱処理することで、ＺｎＯの少なくとも一部をＺｎＭＯ
ｘ
で被覆でき、Ｚｎの水への溶出量を未処理のＺｎＯの場合に比べて１０分の１以下に抑えられることを見出し、本発明を完成するに至った。具体的に、本発明では、以下のようなものを提供する。
【０００８】
本発明は、Ｚｎと複合金属酸化物を構成可能な金属の水酸化物の存在下でＺｎＯを水熱処理する工程を含む、ＺｎＯの少なくとも一部がＺｎＭＯ
ｘ
（Ｍは、Ｚｎと複合金属酸化物を構成可能な金属元素）で覆われている被覆粒子の製造方法である。
【０００９】
この方法において、水熱処理でのｐＨが８以上１１以下であることが好ましい。
【００１０】
ＺｎＯは、室温でも溶出するほど水への溶解度が高く、高温水熱場ではより溶解が進行する。また低ｐＨではより溶解が進行する。高ｐＨでは溶解が抑制されるが、水酸化物の溶解度は、温度が高いほど高くなる。
（【００１１】以降は省略されています）

関連特許
