特許ウォッチ

公開番号2025133500
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024031494
出願日2024-03-01
発明の名称ハイブリッド粒子分散体及びその製造方法
出願人国立大学法人長岡技術科学大学
代理人個人
主分類C01B 25/32 20060101AFI20250904BHJP(無機化学)
要約【課題】無機物を含んでゲル状態を実現することのできるハイブリッド粒子分散体及びその製造方法を提供する。

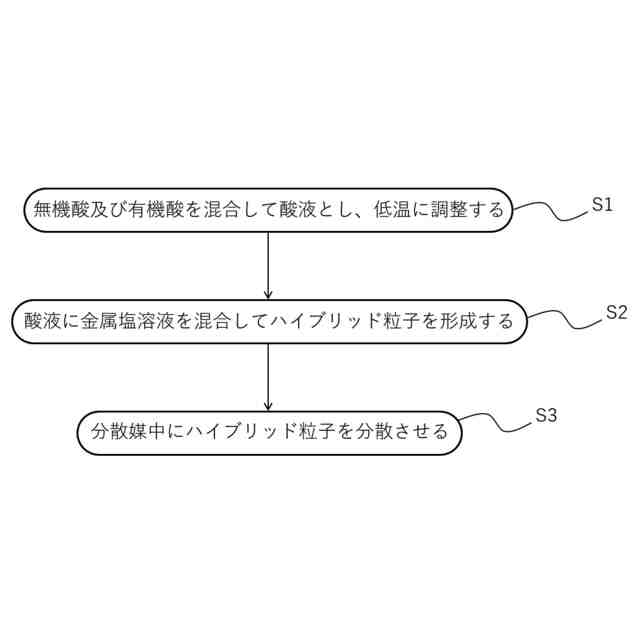

【解決手段】本発明のハイブリッド粒子分散体は、無機ナノ粒子の金属イオンに有機酸イオンが配位したハイブリッド粒子を分散媒中に分散させ、本発明の他の一観点に係るハイブリッド粒子分散体の製造方法は、無機酸、有機酸、及び金属イオンを低温にて混合して、無機ナノ粒子の金属イオンに有機酸イオンが配位したハイブリッド粒子分散体を製造し、分散媒中に分散させる。本発明の他の一観点に係る細胞培養用培地は、無機ナノ粒子の金属イオンに有機酸イオンが配位したハイブリッド粒子を分散媒中に分散させて備えており、他の一観点に係る輸送体は、輸送対象物と輸送対象物を包む包装体を有し、包装体は、無機ナノ粒子の金属イオンに有機酸イオンが配位したハイブリッド粒子を分散媒中に分散させている。
【選択図】図3

特許請求の範囲【請求項１】

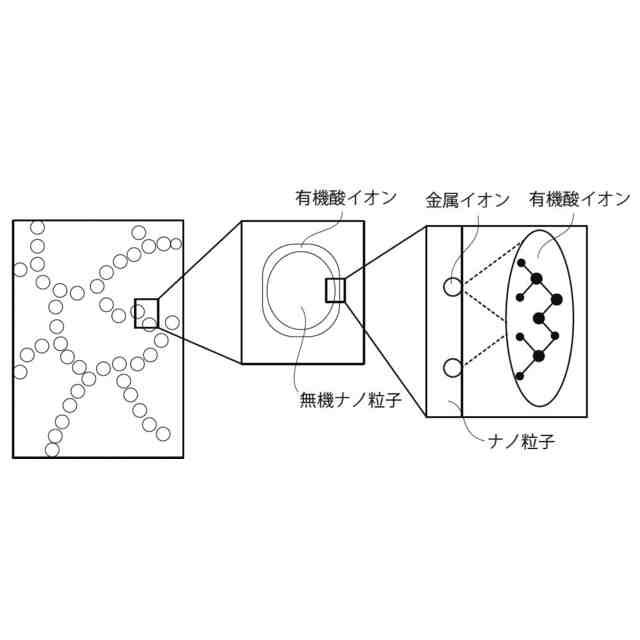

無機ナノ粒子の金属イオンに有機酸イオンが配位したハイブリッド粒子を分散媒中に分散させたハイブリッド粒子分散体。
続きを表示（約 820 文字）【請求項２】
前記ハイブリッド粒子を２．５重量％以上含む請求項１記載のハイブリッド粒子分散体。
【請求項３】

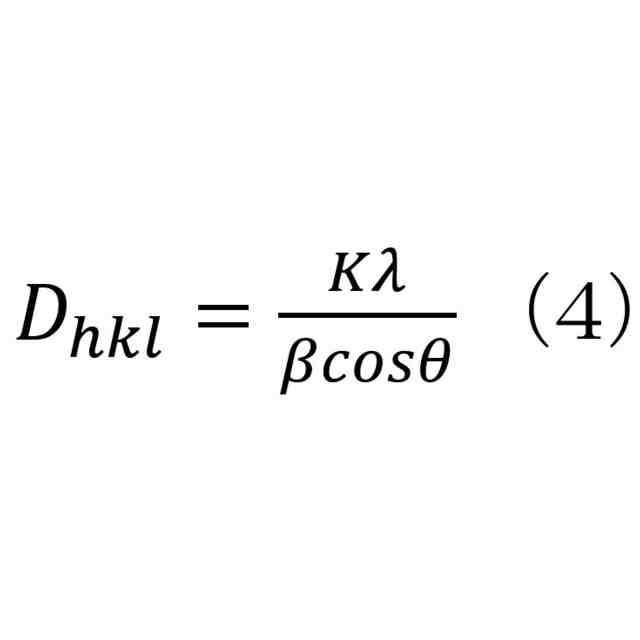

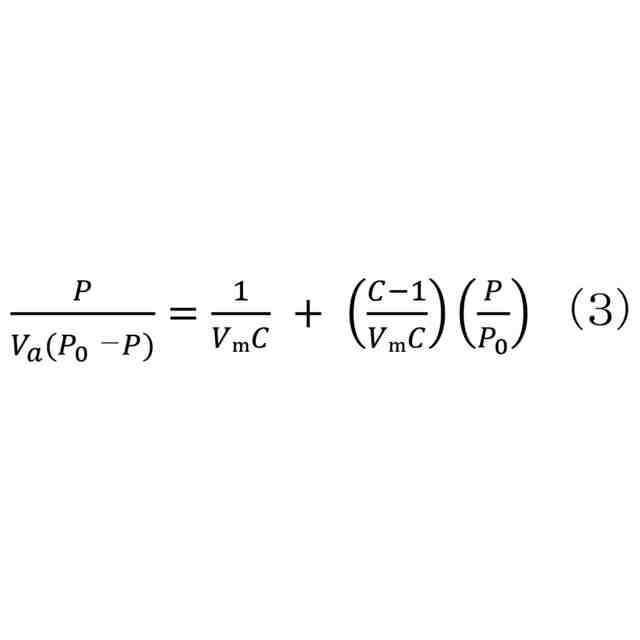

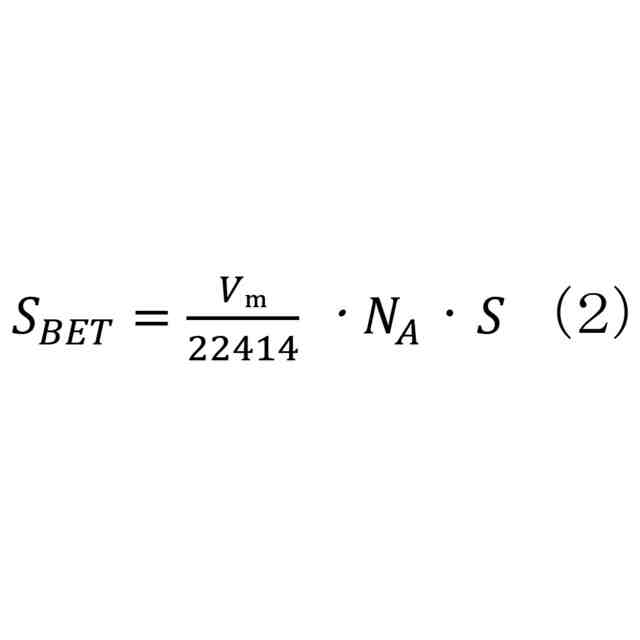

前記無機ナノ粒子の平均粒径が５ｎｍ以上１μｍ以下の範囲にある請求項１記載のハイブリッド粒子分散体。
【請求項４】
前記無機ナノ粒子はアモルファスである請求項１記載のハイブリッド粒子分散体。
【請求項５】
前記有機酸イオンと前記金属イオンとの間でキレートが形成されている請求項１記載のハイブリッド粒子分散体。
【請求項６】
前記有機酸イオンは、カルボキシレートイオン及びスルホン酸イオンの少なくともいずれかである請求項１記載のハイブリッド粒子分散体。
【請求項７】
前記金属イオンは、鉄イオン、ガリウムイオン、銅イオン、ニッケルイオン、鉛イオン、亜鉛イオン、コバルトイオン、ガドリニウムイオン、セシウムイオン、マンガンイオン、カルシウムイオン、マグネシウムイオン、ストロンチウムイオン、バリウムイオン、銀イオン、リチウムイオン、ナトリウムイオン、ユーロピウムイオン、バナジウムイオン及びイットリウムイオンの少なくともいずれかである請求項１記載のハイブリッド粒子分散体。
【請求項８】

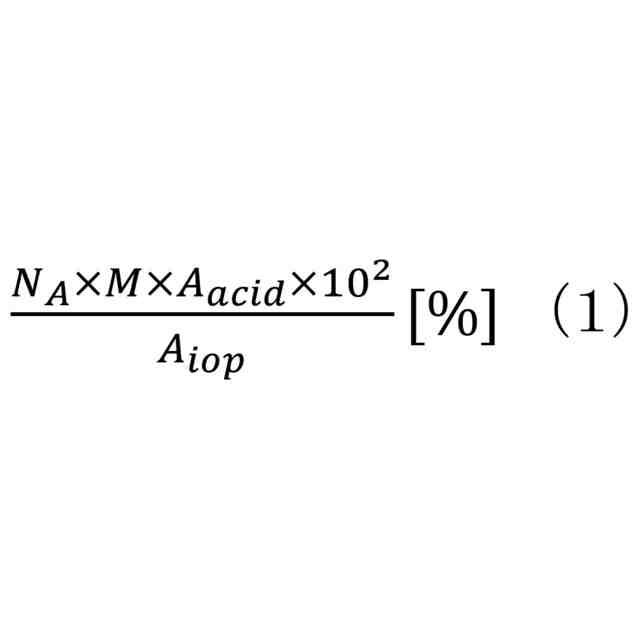

前記ハイブリッド粒子の前記有機酸イオンによる平均被覆率が３０％以上である請求項１記載のハイブリッド粒子分散体。
【請求項９】

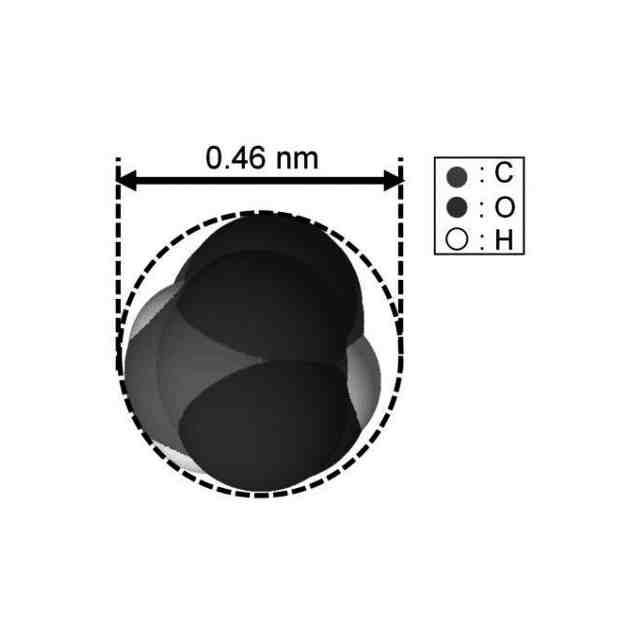

前記有機酸イオンは、クエン酸イオン、イソクエン酸イオン、グルコン酸イオン、コハク酸イオン及びアスパラギン酸イオンの少なくともいずれかである請求項１記載のハイブリッド粒子分散体。
【請求項１０】
前記無機ナノ粒子は、リン酸カルシウム、炭酸カルシウム及び水酸化カルシウムの少なくともいずれかの粒子である請求項１記載のハイブリッド粒子分散体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ハイブリッド粒子分散体及びその製造方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
分散媒中に微粒子が分散した分散系において、流動性を有している状態をゾル状態といい、流動性を失い高い粘性を有している状態をゲル状態という。特に、ゲル状態は、高い粘性を維持しつつも分散媒を例えば液体の状態で保持することができることから、例えば芳香剤、コンタクトレンズ、紙おむつ等の様々な日用品用途等に広く用いられており、特に近年では、細胞培養用培地等、再生医療への適用についても期待されてきている。
【０００３】
ところで、一つの分散系において、ゲル状態からゾル状態に、ゾル状態からゲル状態に変化することができる性質をチキソトロピー性といい、このチキソトロピー性を示す物理ゲルに関する技術が、例えば下記特許文献１、２に記載されている。また、このチキソトロピー性を用いることで上記再生医療への適用を検討した文献として、例えば下記特許文献３がある。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１７８３１８号公報
特開２０２３－１００６４号公報
特開２０１９－０４１７５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
一方、近年の高齢化社会においては、再生医療素材の発展が喫緊の課題であり、歯や骨等の代替材料として、ハイドロキシアパタイト等の生体親和性セラミックスが生体に埋植されてきている。
【０００６】
しかしながら、ハイドロキシアパタイトは上記の通りセラミックスであることから、柔軟性や動的機能がなく、硬組織への用途に限定されたままこれ以上の進展がない。
【０００７】
また、上記特許文献３に記載の技術において用いられる材料は、アルギン酸ナトリウムゲル等の有機物のみを開示しているにすぎず、セラミックス等の無機物とりわけ無機粒子を含むゲルを実現した例はない。もちろん、上記特許文献１、２においても同様である。
【０００８】
そこで、本発明は、上記課題に鑑み、無機粒子を含んでゲル状態を実現することのできるハイブリッド粒子分散体及びその製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】

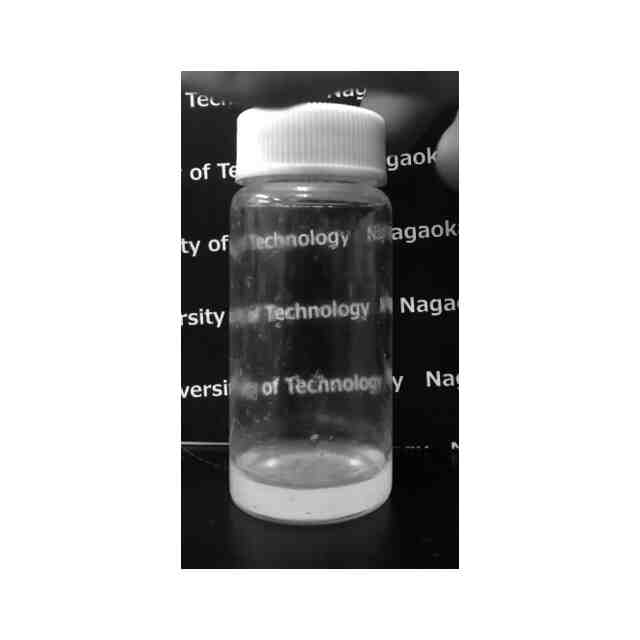

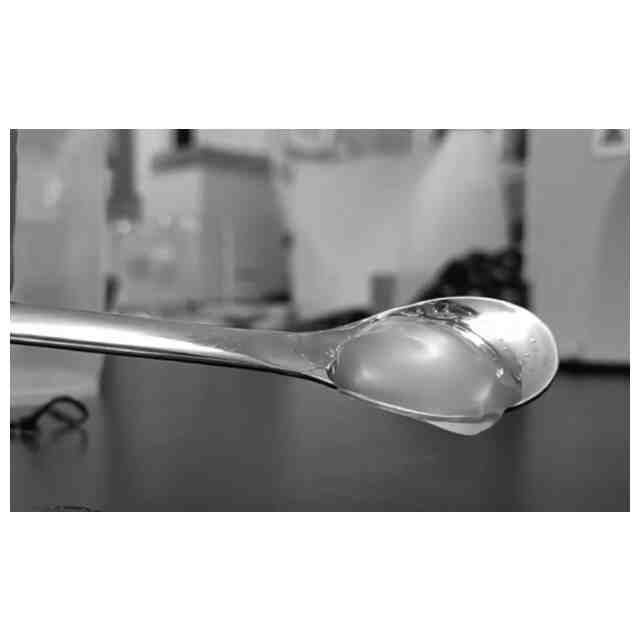

本発明者らは、上記課題について鋭意検討を行っていたところ、金属イオンを含む無機ナノ粒子を用い、この無機ナノ粒子の金属イオンに有機酸イオンを配位させることで、ゲル化させることができ、更に、場合によってはチキソトロピー性を備えさせることができることを発見し、本発明を完成させるに至った。
【００１０】
すなわち、本発明の一観点にかかるハイブリッド粒子分散体は、無機ナノ粒子の金属イオンに有機酸イオンが配位したハイブリッド粒子を分散媒中に分散させたものである。
（【００１１】以降は省略されています）

関連特許
