公開番号2025142029
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2025119040,2024097978
出願日2025-07-15,2021-03-24
発明の名称一方向ミラーを伴う光学デバイス
出願人マジックリープ, インコーポレイテッド,Magic Leap,Inc.
代理人個人,個人,個人,個人,個人
主分類G02B 27/02 20060101AFI20250919BHJP(光学)
要約【課題】好適な一方向ミラーを伴う光学デバイスを提供すること。
【解決手段】いくつかの実装では、光学デバイスは、偏光選択的ミラーと、吸収性偏光器とによって形成された一方向ミラーを含む。吸収性偏光器は、反射性偏光器の透過軸と整列させられた透過軸を有する。一方向ミラーは、頭部搭載型ディスプレイシステムの世界側に提供され得る。有利なこととして、一方向ミラーは、世界からの光を反射し得、プライバシを提供し、ディスプレイの審美性を改良し得る。いくつかの実装では、一方向ミラーは、デポラライザおよび一対の対向波長板のうちの1つ以上を含み、整列許容誤差を改良し、視認者への反射を低減させる。いくつかの実装では、一方向ミラーは、世界から視認者に透過させられる光を低減させるための調光器を伴うコンパクトな統合された構造を形成し得る。
【選択図】図2A
特許請求の範囲【請求項１】
本明細書に記載の発明。

発明の詳細な説明【技術分野】
【０００１】
（優先権の主張）
本願は、あらゆる目的のために、参照することによってその全体として本明細書に組み込まれる２０２０年３月２５日に出願された米国仮出願第６２／９９４，７３９号の優先権を主張する。
（参照による組み込み）
続きを表示（約 1,900 文字）【０００２】
本願は、参照することによって、以下の各々の全体を組み込む：「ＭｅｔｈｏｄａｎｄＳｙｓｔｅｍｆｏｒＤｉｓｐｌａｙＤｅｖｉｃｅｗｉｔｈＩｎｔｅｇｒａｔｅｄＰｏｌａｒｉｚｅｒ」と題され、２０１８年８月１６日に公開された米国特許公開第２０１８／０２３４６７５号、「ＥｙｅｐｉｅｃｅｓｆｏｒＡｕｇｍｅｎｔｅｄＲｅａｌｉｔｙＤｉｓｐｌａｙＳｙｓｔｅｍ」と題され、２０１９年６月２０日号に公開された米国特許公開第２０１９／０１８７４７４Ａ１号、および「ＤｉｆｆｒａｃｔｉｖｅＤｅｖｉｃｅｓＢａｓｅｄｏｎＣｈｏｌｅｓｔｅｒｉｃＬｉｑｕｉｄＣｒｙｓｔａｌ」と題され、２０１８年６月１４日に公開された米国特許公開第２０１８／０１６４６２７号。
（技術分野）
【０００３】
本開示は、一方向ミラーを有する拡張現実ディスプレイデバイス等の一方向ミラーを含む光学デバイスに関する。
【背景技術】
【０００４】
現代のコンピューティングおよびディスプレイ技術は、いわゆる「拡張現実」体験のためのシステムの開発を促進しており、デジタル的に再現された画像またはその一部が現実であるように見える様式で、またはそのように知覚され得る様式で、ユーザに提示される。拡張現実または「ＡＲ」シナリオは、典型的に、ユーザの周囲の実際の世界の可視化に対する拡張としてのデジタルまたは仮想画像情報の提示を伴う。複合現実または「ＭＲ」シナリオは、一種のＡＲシナリオであり、典型的に、自然世界の中に統合され、それに応答する仮想オブジェクトを伴う。例えば、ＭＲシナリオは、実世界内のオブジェクトによってブロックされて見えるＡＲ画像コンテンツ、またはそうでなければそれと相互作用するように知覚されるＡＲ画像コンテンツを含み得る。
【０００５】

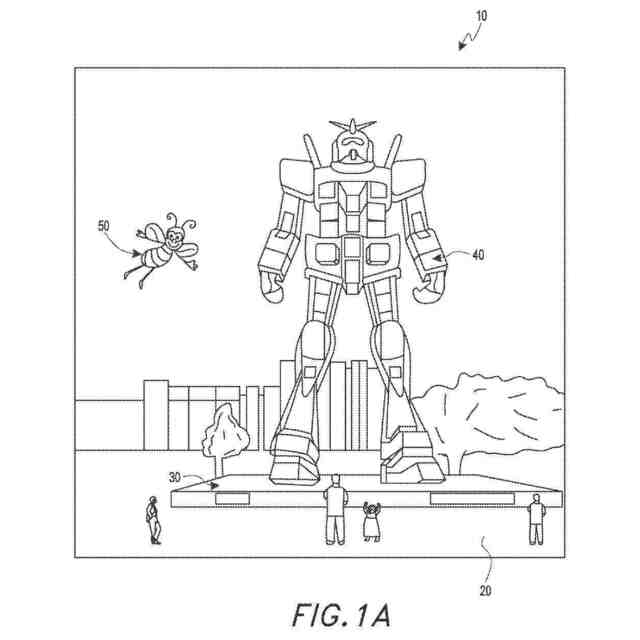

図１Ａを参照すると、拡張現実場面１０が描写されており、ＡＲ技術のユーザは、人々、木々、背景における建物、コンクリートプラットフォーム３０を特徴とする、実世界公園状設定２０を見ている。これらのアイテムに加えて、ＡＲ技術のユーザは、実世界プラットフォーム３０上に立っているロボット像４０と、マルハナバチの擬人化のように見える、飛んでいる漫画のようなアバタキャラクタ５０等の「仮想コンテンツ」も「見ている」と知覚するが、これらの要素４０、５０は、実世界には存在しない。ヒトの視知覚系は、複雑であり、他の仮想または実世界画像要素の中で仮想画像要素の快適で、自然な感覚で、かつ豊かな提示を促進する、ＡＲ技術を生産することは、困難である。
【０００６】
本明細書に開示されるシステムおよび方法は、とりわけ、ＡＲ技術に関連する種々の課題に対処する。
【発明の概要】
【課題を解決するための手段】
【０００７】

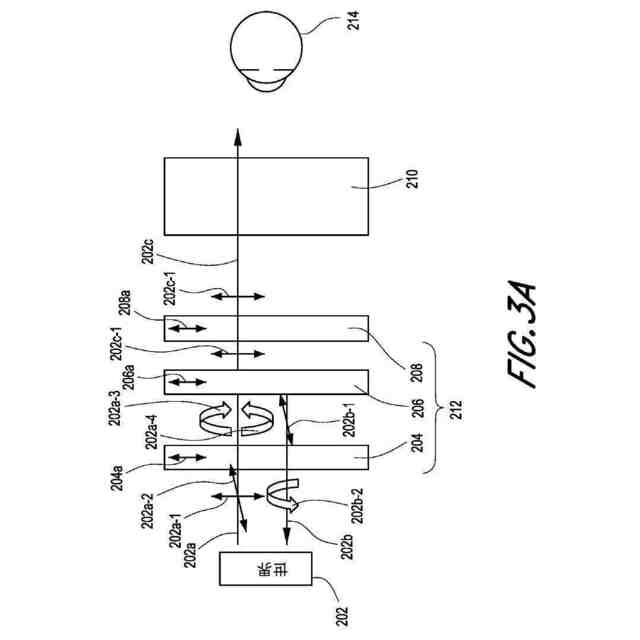

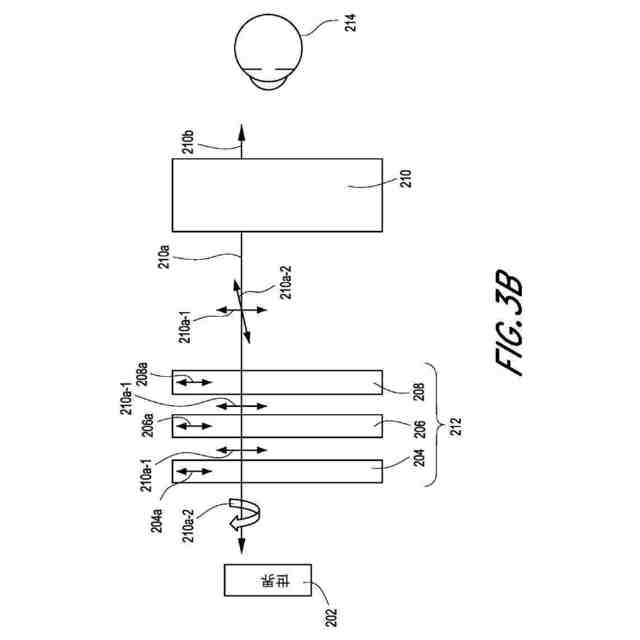

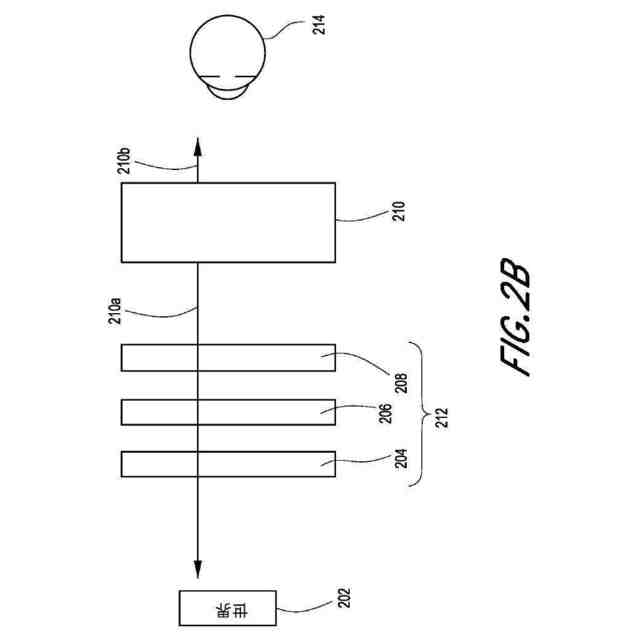

いくつかの実装では、光学デバイスは、一方向ミラーを備えている。一方向ミラーは、デポラライザ（ｄｅｐｏｌａｒｉｚｅｒ）と、デポラライザからの光を受け取るように向けられ、透過軸を有する偏光選択的ミラーと、偏光選択的ミラーからの光を受け取るように向けられ、偏光選択的ミラーの透過軸と整列させられた透過軸を有する吸収性偏光器とを備えている。偏光選択的ミラーは、デポラライザと吸収性偏光器との間に配置される。
【０００８】
いくつかの他の実装では、光学デバイスは、一方向ミラーを備えている。一方向ミラーは、コレステリック液晶反射性偏光器と、コレステリック液晶反射性偏光器を透過させられる光を受け取るように構成された円偏光器とを備えている。
【０００９】

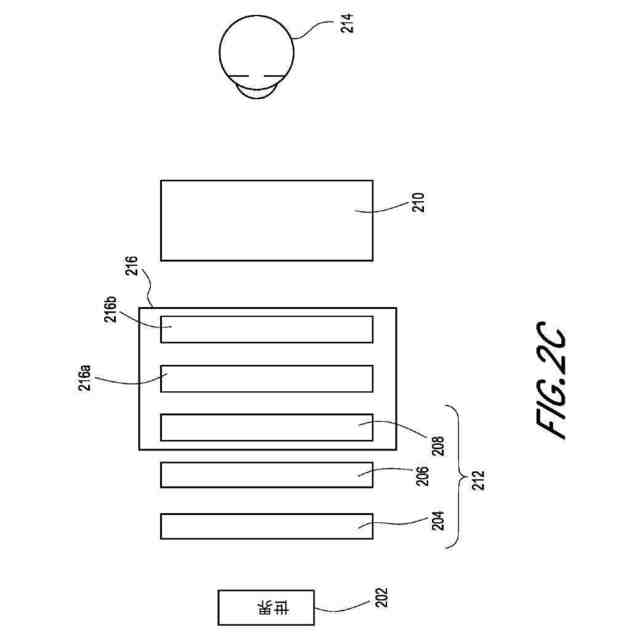

さらに他の実装では、光学デバイスは、一方向ミラー式調光器を備えている。一方向ミラー式調光器は、透過軸を有する偏光選択的ミラーと、偏光選択的ミラーの後方にあり、偏光選択的ミラーの透過軸と整列させられた透過軸を有する吸収性偏光器と、吸収性偏光器の後方にある切り替え可能な液晶要素のアレイと、切り替え可能な液晶要素のアレイの後方にあり、吸収性偏光器の透過軸と整列させられた透過軸を有する偏光器とを備えている。
【００１０】

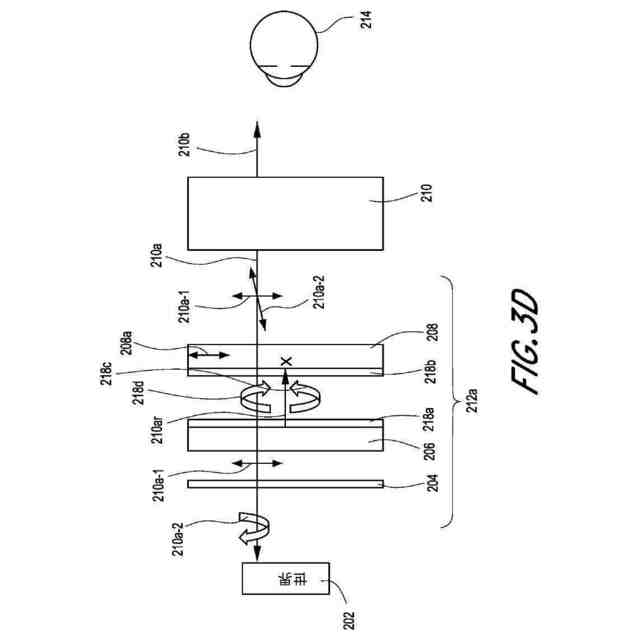

いくつかの他の実装では、光学デバイスは、透過軸を有する偏光選択的ミラーと、偏光選択的ミラーの透過軸と整列させられた透過軸を有する吸収性偏光器と、偏光選択的ミラーと吸収性偏光器との間の１つ以上の位相差板とを備えている。
（【００１１】以降は省略されています）
