公開番号2025142267
公報種別公開特許公報(A)
公開日2025-09-30
出願番号2025125311,2021093426
出願日2025-07-28,2021-06-03
発明の名称ズームレンズおよび撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 15/16 20060101AFI20250919BHJP(光学)
要約【課題】エクステンダー群を挿入可能であって、小型で高性能なズームレンズを提供する。
【解決手段】物体側から像側へ順に配置された、正の屈折力の第1レンズ群、負の屈折力の第2レンズ群、正の屈折力の第3レンズ群、負の屈折力の第4レンズ群、正の屈折力の第5レンズ群を有し、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズであって、光路に挿抜されることでズームレンズの焦点距離を変化させるエクステンダー群を更に有し、第1レンズ群の焦点距離f1、ズームレンズの望遠端における焦点距離ft、望遠端における無限遠合焦時の最も像側の最終レンズ群から最終レンズ群に隣接するレンズ群までの光軸上での距離D、望遠端における無限遠合焦時の最も物体側のレンズ面から像面までの光軸上での距離TL、第3レンズ群の焦点距離f3、第4レンズの焦点距離f4は、所定の条件式を満足する。
【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に配置された、正の屈折力の第１レンズ群、負の屈折力の第２レンズ群、正の屈折力の第３レンズ群、負の屈折力の第４レンズ群、エクステンダー群、正の屈折力の第５レンズ群からなり、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズであって、
前記エクステンダー群が光路に挿抜されることで前記ズームレンズの焦点距離は変化し、
前記第２レンズ群は、少なくとも４枚のレンズを有し、
前記エクステンダー群は、接合レンズを有し、
前記第１レンズ群の焦点距離をｆ１、前記ズームレンズの望遠端における焦点距離をｆｔ、望遠端における無限遠合焦時の前記第５レンズ群から前記第４レンズ
群
までの光軸上での距離をＤ、望遠端における無限遠合焦時の最も物体側のレンズ面から像面までの光軸上での距離をＴＬ、前記第３レンズ群の焦点距離をｆ３、前記第４レンズ群の焦点距離をｆ４とするとき、

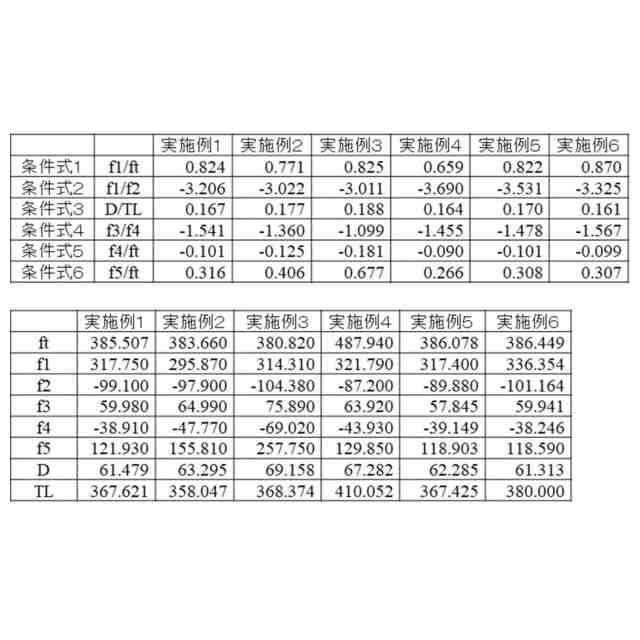

０．６０＜ｆ１／ｆｔ＜１．５０
－３．９０＜ｆ１／ｆ２＜－１．００
０．１０＜Ｄ／ＴＬ＜０．３０
－５．００＜ｆ３／ｆ４＜－１．００
なる条件式を満足することを特徴とするズームレンズ。
続きを表示（約 650 文字）【請求項２】
ズーミングに際して前記第５レンズ群は不動であることを特徴とする請求項１に記載のズームレンズ。
【請求項３】
－０．５０＜ｆ４／ｆｔ＜－０．０５
なる条件式を満足することを特徴とする請求項１または２に記載のズームレンズ。
【請求項４】
前記第５レンズ群は、少なくとも一枚の正レンズと少なくとも一枚の負レンズからなることを特徴とする請求項１乃至３のいずれか一項に記載のズームレンズ。
【請求項５】
前記第５レンズ群は、正レンズ及び負レンズが接合されてなる接合レンズと、該接合レンズの像側に配置された負レンズとからなることを特徴とする請求項１乃至４のいずれか一項に記載のズームレンズ。
【請求項６】
０．１０＜ｆ５／ｆｔ＜２．００
なる条件式を満足することを特徴とする請求項１乃至５のいずれか一項に記載のズームレンズ。
【請求項７】
フォーカシングに際して前記第４レンズ群が移動することを特徴とする請求項１乃至６のいずれか一項に記載のズームレンズ。
【請求項８】
広角端から望遠端へのズーミングに際して、前記第２レンズ群が像側へ移動することを特徴とする請求項１乃至７のいずれか一項に記載のズームレンズ。
【請求項９】
請求項１乃至８のいずれか一項に記載のズームレンズと、該ズームレンズによって形成された像を受光する撮像素子とを有することを特徴とする撮像装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ズームレンズおよび撮像装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１および特許文献２には、望遠端側の焦点距離を伸ばすための倍率変換光学群（エクステンダー群）を挿抜可能な光学系（望遠レンズ）が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第５４０９８４１号公報
特開２０１９－１２０７７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１および特許文献２に開示された光学系では、小型化を目的として絞りよりも像側にエクステンダーが設けられている。この場合、絞りよりも像側のレンズ群間隔を広く確保する必要があるため、フォーカスレンズ群を絞りよりも物体側に配置する必要がある。フォーカスレンズ群を絞りよりも物体側に配置すると、フォーカスレンズ群の径が望遠端におけるＦｎｏ光束径により決定されるために大径化して重くなり、高速駆動を実現できない。
【０００５】
そこで本発明は、エクステンダー群を挿入可能であって、小型で高性能なズームレンズおよび撮像装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一側面としてのズームレンズは、物体側から像側へ順に配置された、正の屈折力の第１レンズ群、負の屈折力の第２レンズ群、正の屈折力の第３レンズ群、負の屈折力の第４レンズ群、エクステンダー群、正の屈折力の第５レンズ群からなり、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズであって、前記エクステンダー群が光路に挿抜されることで前記ズームレンズの焦点距離は変化し、前記第２レンズ群は、少なくとも４枚のレンズを有し、前記エクステンダー群は、接合レンズを有し、前記第１レンズ群において最も物体側に配置されたレンズは、正の屈折力を有し、前記第１レンズ群の焦点距離ｆ１、前記ズームレンズの望遠端における焦点距離ｆｔ、望遠端における無限遠合焦時の前記第５レンズ群から前記第４レンズ群までの光軸上での距離Ｄ、望遠端における無限遠合焦時の最も物体側のレンズ面から像面までの光軸上での距離ＴＬ、前記第３レンズ群の焦点距離ｆ３、前記第４レンズ群の焦点距離ｆ４は、所定の条件式を満足する。
【０００７】
本発明の他の目的及び特徴は、以下の実施例において説明される。
【発明の効果】
【０００８】
本発明によれば、エクステンダー群を挿入可能であって、小型で高性能なズームレンズおよび撮像装置を提供することができる。
【図面の簡単な説明】
【０００９】

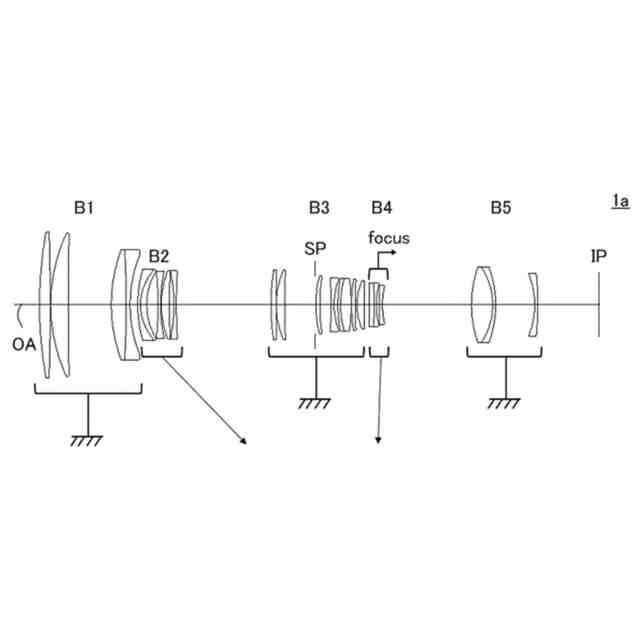

実施例１における広角端での断面図である。

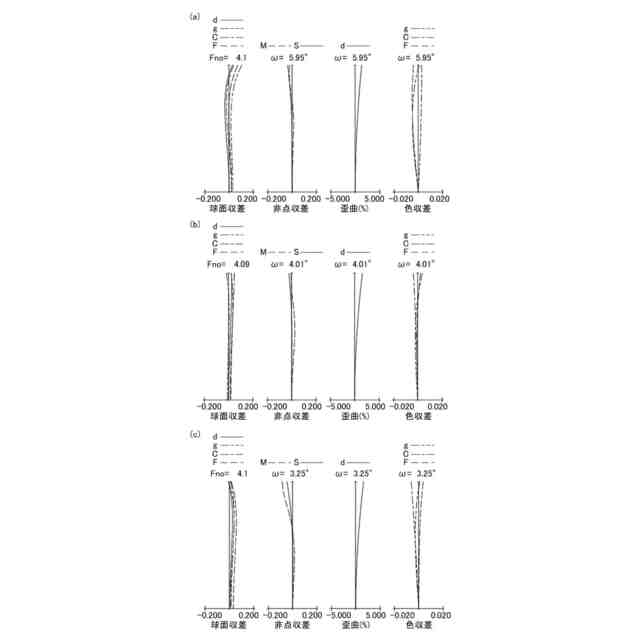

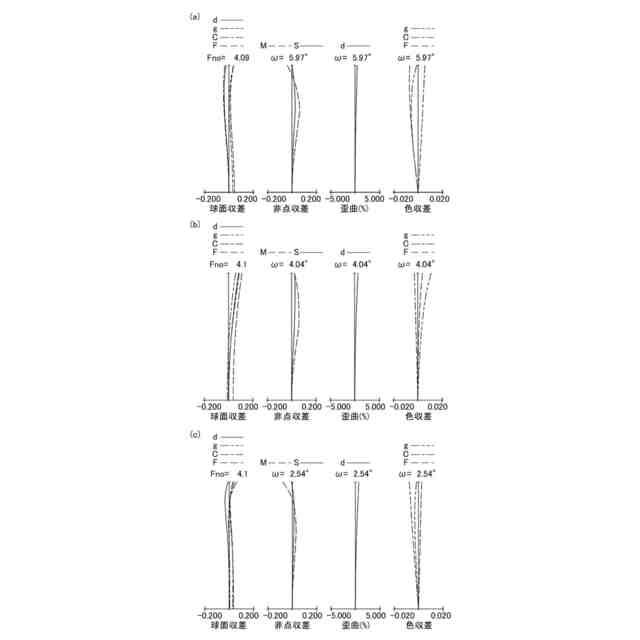

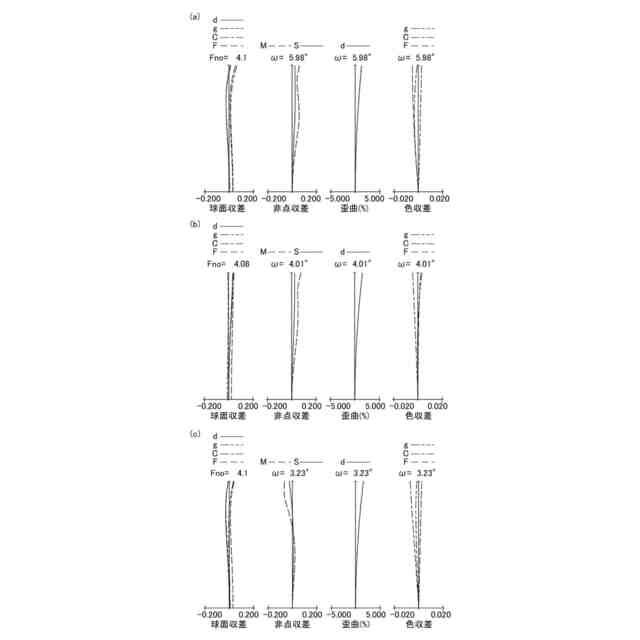

実施例１における（ａ）広角端、（ｂ）中間ズーム位置、（ｃ）望遠橋での収差図である。

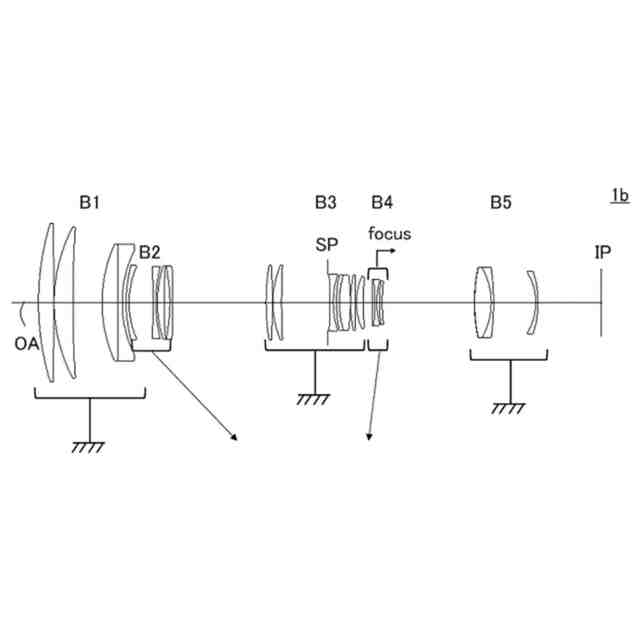

実施例２における広角端での断面図である。
実施例２における（ａ）広角端、（ｂ）中間ズーム位置、（ｃ）望遠橋での収差図である。
実施例３における広角端での断面図である。
実施例３における（ａ）広角端、（ｂ）中間ズーム位置、（ｃ）望遠橋での収差図である。

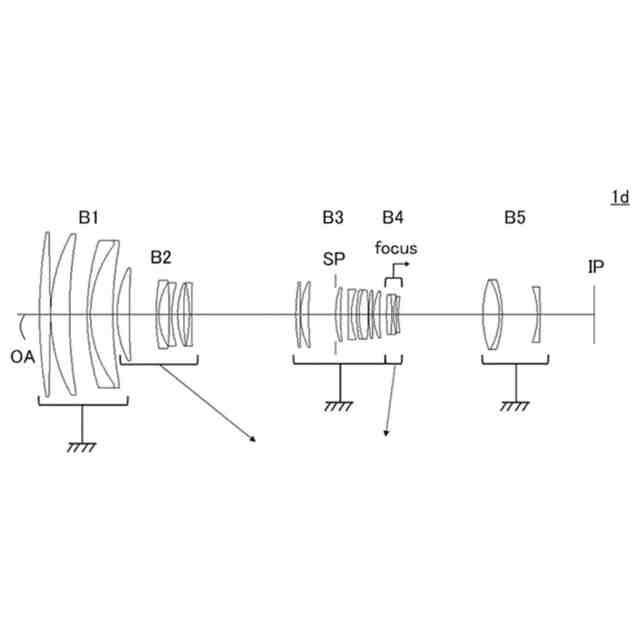

実施例４における広角端での断面図である。
実施例４における（ａ）広角端、（ｂ）中間ズーム位置、（ｃ）望遠橋での収差図である。
実施例５における広角端での断面図である。
実施例５における（ａ）広角端、（ｂ）中間ズーム位置、（ｃ）望遠橋での収差図である。
実施例６における広角端での断面図である。
実施例６における（ａ）広角端、（ｂ）中間ズーム位置、（ｃ）望遠橋での収差図である。
実施例１－２における広角端での断面図である。
実施例３－２における広角端での断面図である。
実施例４－２における広角端での断面図である。
実施例５－２における広角端での断面図である。
実施例６－２における広角端での断面図である。
各実施例における光学系を備えた撮像装置の概略図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施例について、図面を参照しながら詳細に説明する。
（【００１１】以降は省略されています）
