公開番号2025142583
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042031
出願日2024-03-18
発明の名称遮断器のリンク機構、遮断器
出願人株式会社明電舎
代理人個人,個人,個人,個人
主分類H01H 33/666 20060101AFI20250924BHJP(基本的電気素子)
要約【課題】2点切りの真空遮断器の導体ケースの通電性能を損なうことなく、耐摩耗性の向上を図る。

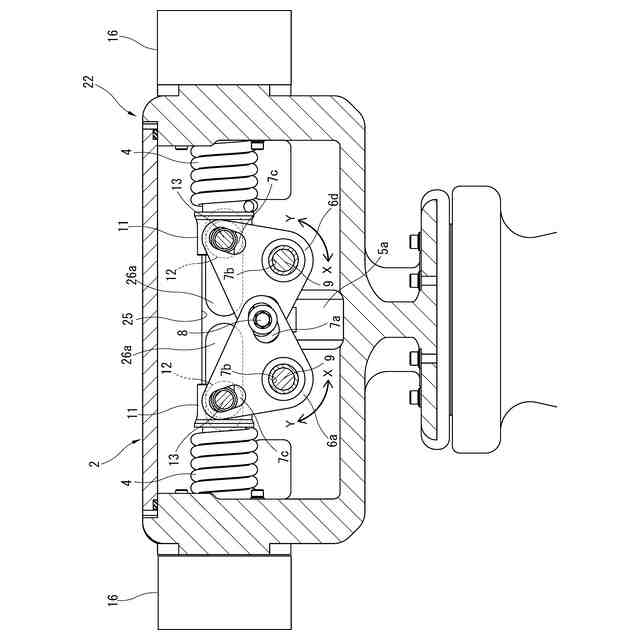

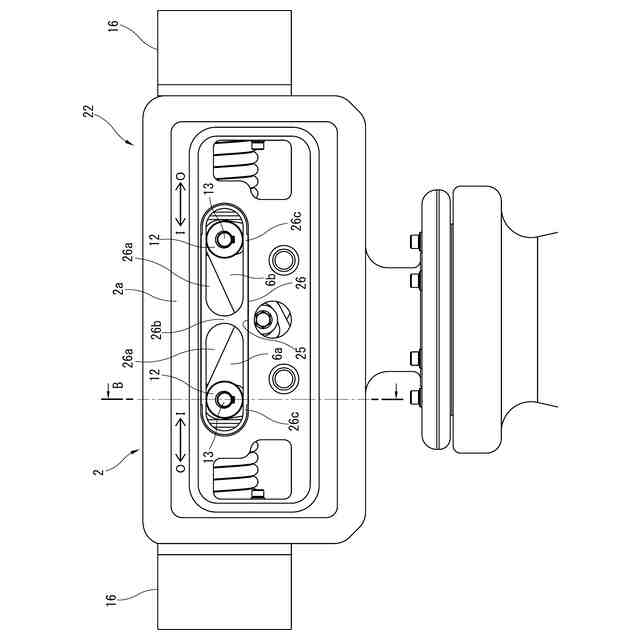

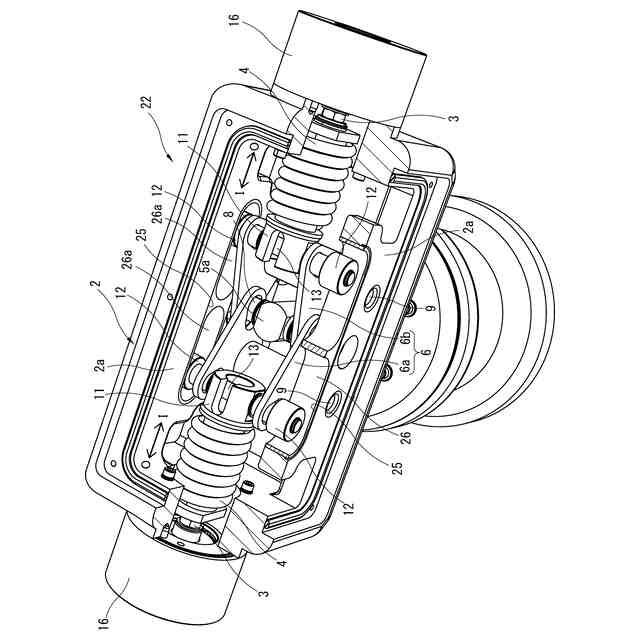

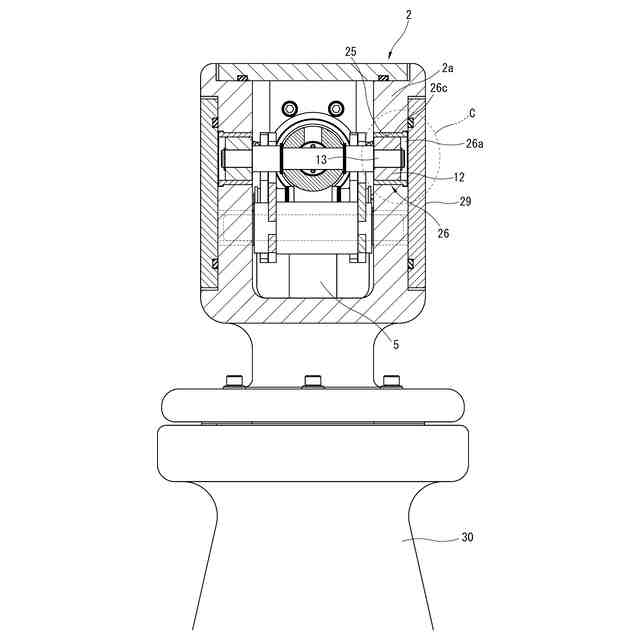

【解決手段】遮断器のリンク機構22は、真空インタラプタ16間の通電経路を構成する導体ケース2と、導体ケース2内に収容された一対のリンク部6と、各真空インタラプタ16に各リンク部6をそれぞれ回動自在に連結する軸部13と、軸部13の両端の転動部材12とを備えている。この導体ケース2の対向する側壁2aには取付孔25が形成され、各取付孔25の内周面にはフレーム状のガイド部材26が装着されている。このガイド部材26は一対のガイド孔26aを有している。この各ガイド孔26a内に各転動部材12がそれぞれ転動自在に配置されている。
【選択図】図3
特許請求の範囲【請求項１】
絶縁ガスが充填された接地タンク内に配置された一対の真空インタラプタを絶縁操作棒の操作に応じて開閉動作させる遮断器のリンク機構であって、
前記真空インタラプタ間の通電経路を構成する導体ケースと、
前記導体ケース内に収容された一対のリンクと、
前記各真空インタラプタに前記各リンクをそれぞれ回動自在に連結する軸部と、
前記軸部材の両端に設けられた転動部材と、
前記導体ケースに対向形成された一対の取付孔と、
前記各取付孔の内周に設けられたガイド部材と、
を備え、
前記各転動部材を前記各ガイド部材内にそれぞれ転動自在に配置したことを特徴とする遮断器のリンク機構。
続きを表示（約 670 文字）【請求項２】
前記各ガイド部材は、
フレーム状に形成され、
一対のガイド孔を有し、
前記各ガイド孔内に前記各転動部材がそれぞれ配置されている
ことを特徴とする請求項１記載の遮断器のリンク機構。
【請求項３】

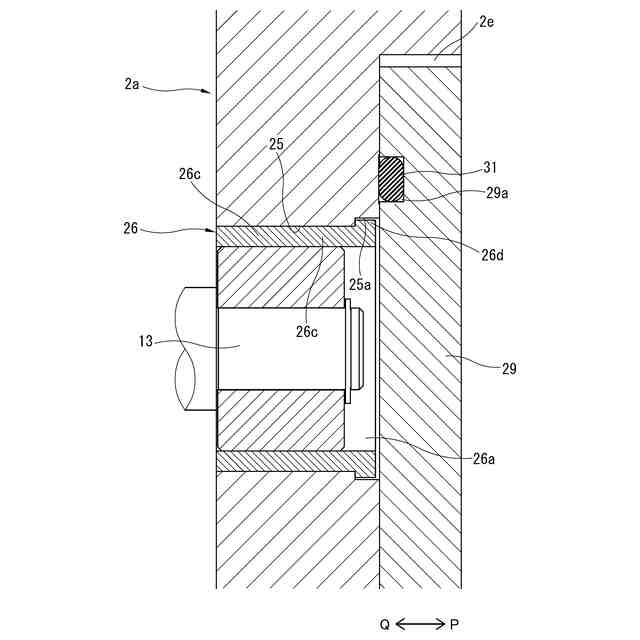

前記取付孔の内周縁には、凹状部が形成されている一方、
前記ガイド部材の外周縁には、前記凹状部に嵌合する凸状部が形成されている
ことを特徴とする請求項１記載の遮断器のリンク機構。
【請求項４】
前記凹状部は、前記導体ケースの外側の前記内周縁に形成されている一方、
前記凸状部は、前記導体ケースの外側の前記外周縁に形成されている
ことを特徴とする請求項３記載の遮断器のリンク機構。
【請求項５】
前記嵌合後に前記取付孔を閉塞する導体カバーを備える
ことを特徴とする請求項４記載の遮断器のリンク機構。
【請求項６】
前記導体カバーと前記導体ケースとの間をシールする部材を設けたことを特徴とする請求項５記載の遮断器のリンク機構。
【請求項７】
絶縁ガスが充填された接地タンクと、
前記接地タンク内に配置された一対の真空インタラプタと、
前記各真空インタラプタの開閉を操作する絶縁操作棒と、
前記絶縁操作棒の操作に応じて前記各真空インタラプタを開閉動作させる請求項１～６のいずれかに記載された前記リンク機構と、
を備えることを特徴とする真空遮断器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、２点切りの真空遮断器の技術に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
近年、真空遮断器の高電圧化・大容量化に対して真空インタラプタを２点直列に接続し、耐電圧性の向上を向上させたタイプが提案されている（特許文献１，２参照）。このタイプは、２点切りの真空遮断器と呼ばれ、遮断器にかかる電圧が各真空インタラプタに分担される。
【０００３】

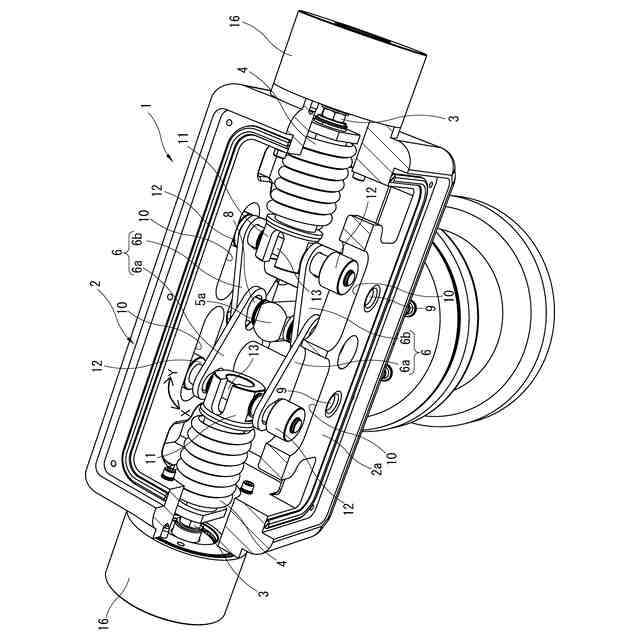

２点切りの真空遮断器は、接地タンク内に各真空インタラプタが配置され、各真空インタラプタの開閉による遮断動作を行わせるリンク機構を備えている。図８に基づき説明すれば、リンク機構１は各真空インタラプタ１６間の導電経路を構成する導体ケース２と、導体ケース２内に収容された一対のリンク部６とを備えている。
【０００４】
各真空インタラプタ１６の可動リード３には、導体ケース２内に配置される連結部材１１が装着されている。この連結部材１１と導体ケース２との間にはバネ４が介装され、バネ４により可動リード３が付勢されている。
【０００５】
導体ケース２内には絶縁操作棒の上端部５ａが挿通され、各リンク部６は絶縁操作棒の上下動に応じて動作する一対のリンク部６を備えている。この各リンク部６は、相似の略三角形状に形成されたリンク６ａ，６ｂを備えている。
【０００６】
リンク６ａ，６ｂは、軸部８を介して絶縁操作棒の上端部５ａに回動自在に連結され、軸部９を介して導体ケース２の側壁２ａに回動自在に軸支され、軸部１３を介して連結部材１１と回動自在に連結されている。この軸部１３の両端部には円筒状に形成された鉄製の転動部材（コロ）１２が装着され、各転動部材１２は対向する側壁２ａの上部に形成された一対のガイド孔１０内にそれぞれ転動自在に収容されている。
【先行技術文献】
【特許文献】
【０００７】
特開２００７－１８８７３４
特開２０１６－１２７７４４
【発明の概要】
【発明が解決しようとする課題】
【０００８】
図８の構成によれば、投入動作時に絶縁操作棒が上方に押し上げられると、リンク６ａ，６ｂがＸ方向に回動するため、可動リード３が押し出されて可動電極が固定電極に接触し、回路を閉路する。
【０００９】
一方、遮断動作時に絶縁操作棒が下方に拘引されると、リンク６ａ，６ｂが矢印Ｙ方向に回動するため、可動リード３が引き寄せられて可動電極が固定電極から離間し、回路を開いて電流を遮断する。
【００１０】
このような開閉動作の際に転導部材１２が、導体ケース２の側壁２ａに形成されたガイド孔１０の内周を転動する。ところが、導体ケース２は通電経路なため高導電率の材質が用いられ、ガイド孔１０の内周は許容面圧が低い。
（【００１１】以降は省略されています）
