公開番号2025142707
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042218
出願日2024-03-18
発明の名称光学素子、光学装置および撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人
主分類G02B 7/02 20210101AFI20250924BHJP(光学)
要約【課題】信頼性と安定性の高いレンズ接着を実現した光学素子を提供する。
【解決手段】光軸Oが通過する光学有効面13fと、光学有効面13fの径方向の外側に形成された側面13bとを有するPMOレンズ13であって、側面13bには、周期的なパターンを含む複数の微細突起Pが形成され、PMOレンズ13を保持するレンズホルダ12とPMOレンズ13との間には接着池12cが設けられており、接着池12cに注入された接着剤14により微細突起Pを有する側面13bとレンズホルダ12とが固定されることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
光軸が通過する第一の面と、前記第一の面の径方向の外側に形成された第二の面とを有する光学素子であって、
前記第二の面には、周期的なパターンを含む複数の凸形状部が形成され、
前記光学素子を保持する保持部材と前記光学素子との間には隙間部が設けられており、
前記隙間部に注入された接着剤により前記凸形状部を有する前記第二の面と前記保持部材とが固定されることを特徴とする、光学素子。
続きを表示（約 790 文字）【請求項２】
前記第二の面には、前記複数の凸形状部が５０μｍ～１５０μｍの間隔で形成されていることを特徴とする、請求項１に記載の光学素子。
【請求項３】
前記複数の凸形状部が周期的かつ規則的な繰り返しパターンで形成されていることを特徴とする、請求項１に記載の光学素子。
【請求項４】
前記凸形状部は、少なくとも同一の形状の組み合わせを含むことを特徴とする、請求項１に記載の光学素子。
【請求項５】
前記凸形状部の斜面と前記第二の面との成す角度は、少なくとも斜面の一部が３５度以上の角度であることを特徴とする、請求項１に記載の光学素子。
【請求項６】
前記凸形状部の高さは、３μｍ～２０μｍであることを特徴とする、請求項１に記載の光学素子。
【請求項７】
前記光学素子は樹脂製レンズであり、前記凸形状部は前記樹脂製レンズを成型する金型に設けられた凹形状部を射出成形で転写することによって形成されることを特徴とする、請求項１に記載の光学素子。
【請求項８】
前記金型の前記凹形状部は、レーザー加工によって形成されることを特徴とする、請求項７に記載の光学素子。
【請求項９】
前記隙間部は、前記保持部材の周方向に一定の角度間隔で前記保持部材に形成された複数の接着池であり、
前記凸形状部は、前記第二の面としての前記光学素子の側面に形成されていることを特徴とする、請求項１に記載の光学素子。
【請求項１０】
前記側面は、前記光学素子の前記光軸に対して傾きがある面であり、前記保持部材から前記光学素子が抜ける方向に対して前記接着剤が楔にはならない方向に傾いていることを特徴とする、請求項９に記載の光学素子。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光学素子、光学装置および撮像装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年、非球面レンズの１種として、アクリルなどの樹脂を原料とするプラスチックモールドレンズが主に小型のレンズ鏡筒に採用される場面が増えている。
【０００３】
プラスチックモールドレンズをレンズホルダに対して固定するには、熱や圧力をかけずに接着剤で固定する方法を採用する場合が多い。特許文献１には、親水処理を行ってプラスチックレンズをレンズ保持枠に紫外線硬化型接着剤（ＵＶ接着剤）で接着する技術が開示されている。また、特許文献２には、小型の機器における撮像装置に用いられる光学素子の固定に関して、光学素子の外周縁部の少なくとも１つの面の表面粗さを光学素子の光学機能面の表面粗さよりも大きくして表面積を増大し、接着強度を大きくする技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１８０５３５号公報
特開２００５－１９３６４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、ＵＶ接着剤とプラスチックモールドレンズは接着性が悪く、厳しい温度環境で保管したり落下衝撃試験をおこなったりすると、接着が剥がれてしまう場合がある。また、特許文献１に開示されている親水処理では、コストが増加する虞がある。また、特許文献２に開示されている光学素子は、デジタルスチルカメラや携帯電話などの小型の機器における撮像装置に用いられるが、一方、交換式のレンズ装置では、より大きな光学素子が用いられるため、対策としては不十分である。
【０００６】
本発明の目的は、信頼性と安定性の高いレンズ接着を実現した光学素子を提供することである。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明は、光軸が通過する第一の面と、前記第一の面の径方向の外側に形成された第二の面とを有する光学素子であって、前記第二の面には、周期的なパターンを含む複数の凸形状部が形成され、前記光学素子を保持する保持部材と前記光学素子との間には複数の隙間部が設けられており、前記隙間部に注入された接着剤により前記凸形状部を有する前記第二の面と前記保持部材とが固定されることを特徴とする。
【発明の効果】
【０００８】
本発明によれば信頼性と安定性の高いレンズ接着を実現した光学素子を提供することができる。
【図面の簡単な説明】
【０００９】

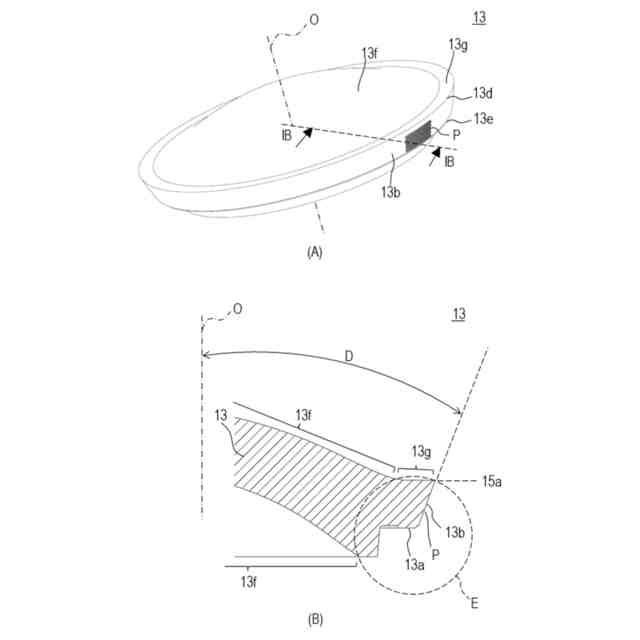

（Ａ）実施例１のＰＭＯレンズ１３の斜視図である。（Ｂ）図１（Ａ）の断面線ＩＢ－ＩＢにおけるＰＭＯレンズ１３の部分断面図である。

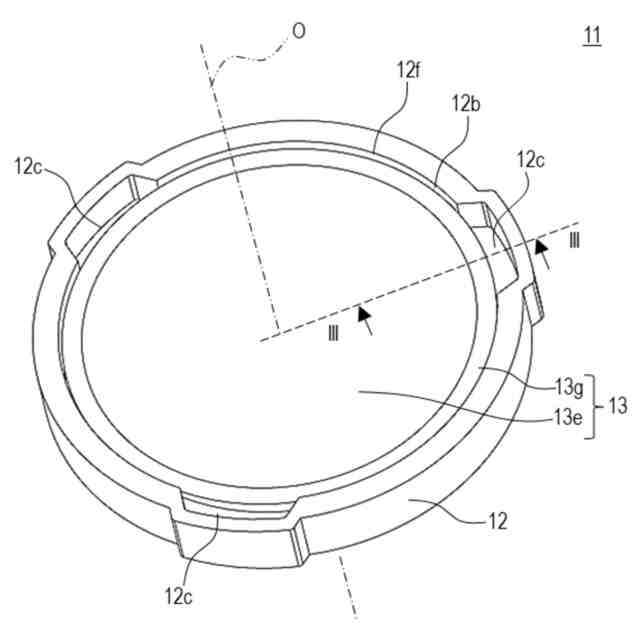

実施例１のレンズホルダ組立体１１の斜視図である。

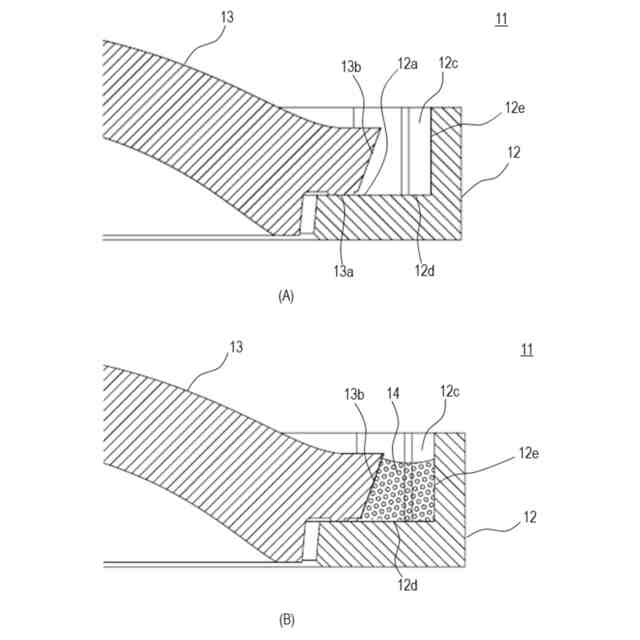

（Ａ）図２の断面線ＩＩＩ－ＩＩＩにおける部分断面図である。（Ｂ）接着剤１４を滴下した状態の部分断面図である。

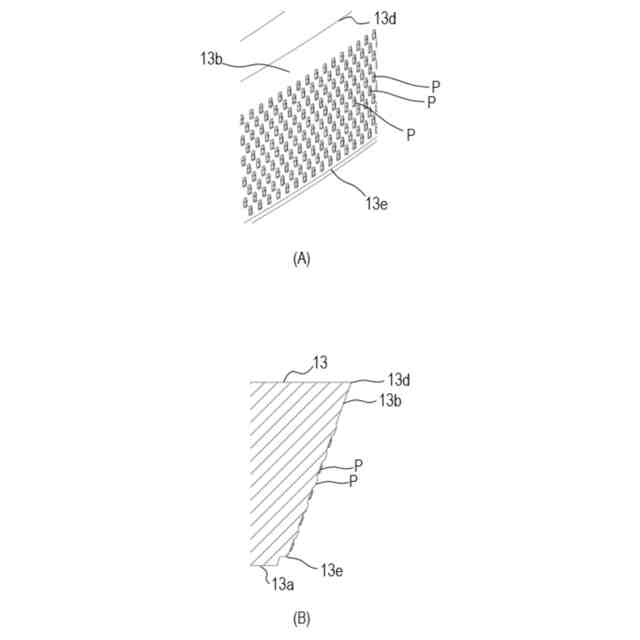

（Ａ）微細突起Ｐの斜視図である。（Ｂ）ＰＭＯレンズ１３の部分断面図である。
（Ａ）微細突起Ｐの拡大斜視図である。（Ｂ）微細突起Ｐの平面図である。（Ｃ）図５（Ｂ）の断面線ＶＣ－ＶＣにおける微細突起Ｐの断面図である。（Ｄ）図５（Ｂ）の断面線ＶＤ－ＶＤにおける微細突起Ｐの断面図である。

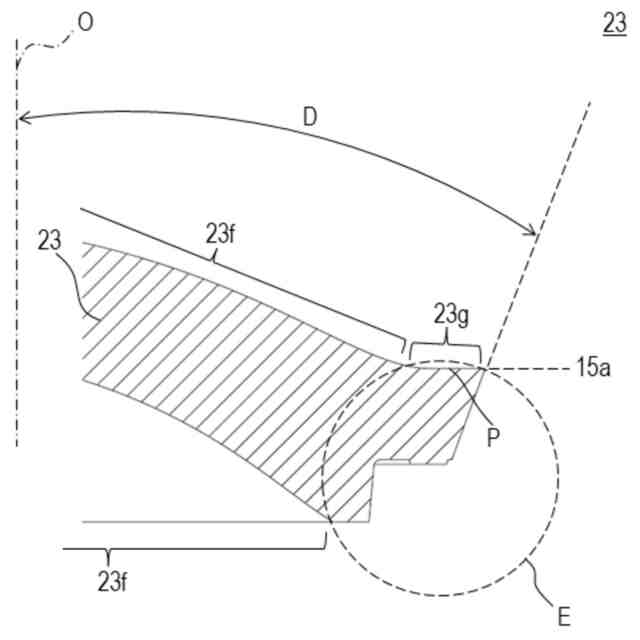

実施例２のＰＭＯレンズ２３の部分断面図である。

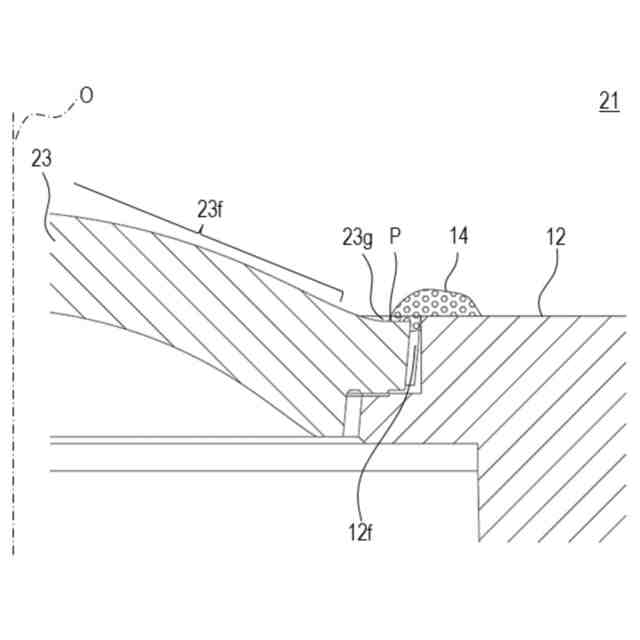

実施例２のレンズホルダ組立体２１の部分断面図である。

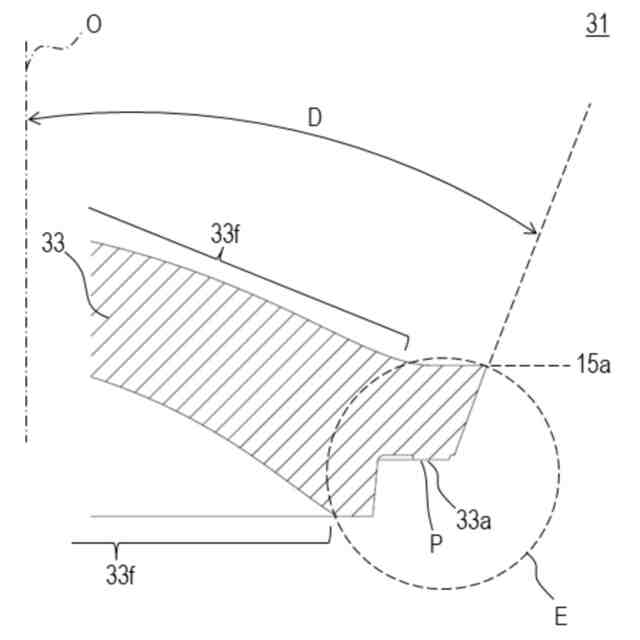

実施例３のＰＭＯレンズ３３の部分断面図である。
実施例３のレンズホルダ組立体３１の部分断面図である。
（Ａ）、（Ｂ）金型１５の構成を示す断面図である。
撮像装置の構成例を示す模式図である。
【発明を実施するための形態】
【００１０】
（実施例１）
以下、本発明の実施例について、図面を参照しながら詳細に説明する。図１（Ａ）は本発明の実施例１に係るＰＭＯレンズ１３（プラスチックモールドレンズ、光学素子）の斜視図である。図１（Ｂ）は、図１（Ａ）の断面線ＩＢ－ＩＢにおけるＰＭＯレンズ１３の部分断面図である。図２は、実施例１のレンズホルダ組立体１１を表す斜視図であり、接着剤１４は不図示である。図３（Ａ）は、図２の断面線ＩＩＩ－ＩＩＩにおける部分断面図であり、レンズホルダ組立体１１を、光軸Ｏを含む平面でカットし矢印方向に見た部分断面図である。図３（Ｂ）は、接着剤１４を滴下した状態の部分断面図である。
（【００１１】以降は省略されています）
