公開番号2025143838
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043291
出願日2024-03-19
発明の名称空調用レジスタ
出願人豊田合成株式会社
代理人個人,個人
主分類B60H 1/34 20060101AFI20250925BHJP(車両一般)
要約【課題】吹出口の幅が小さい場合であっても、空調用空気の風向を表示する部分の視認性が向上する。

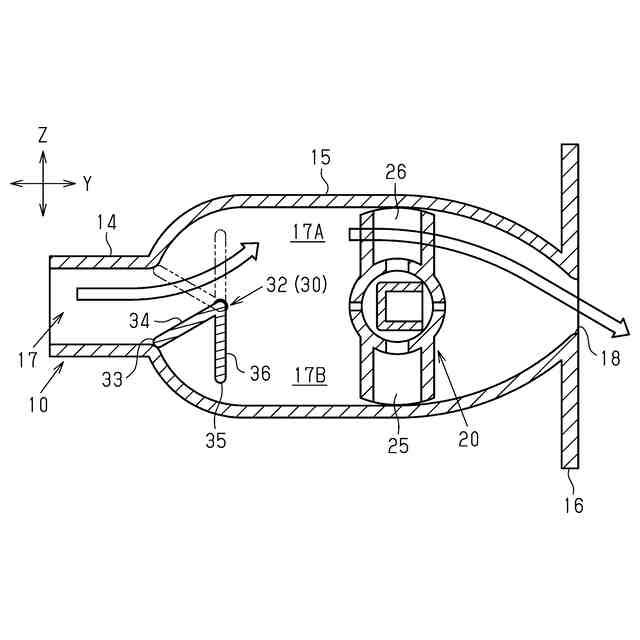

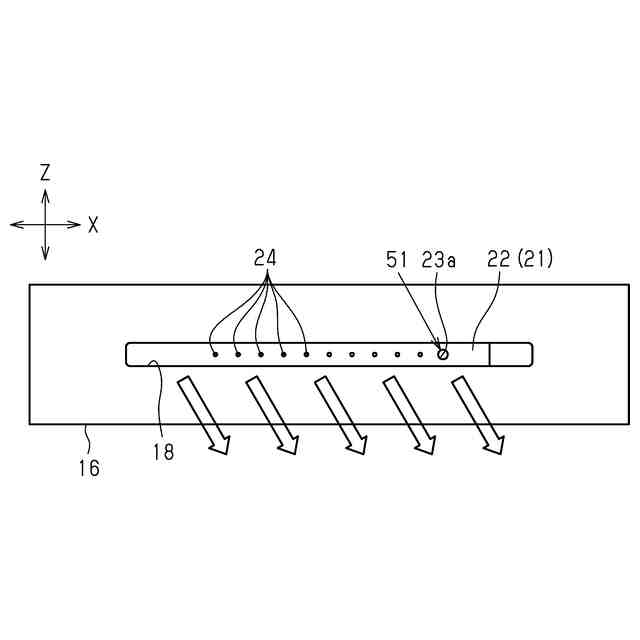

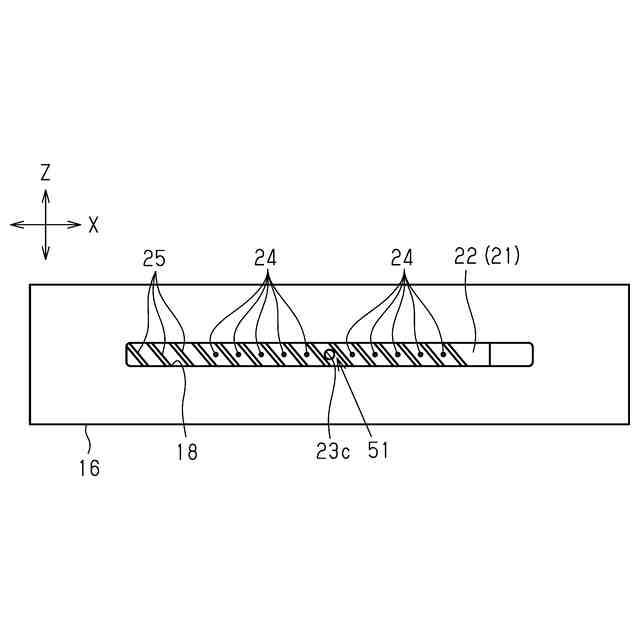

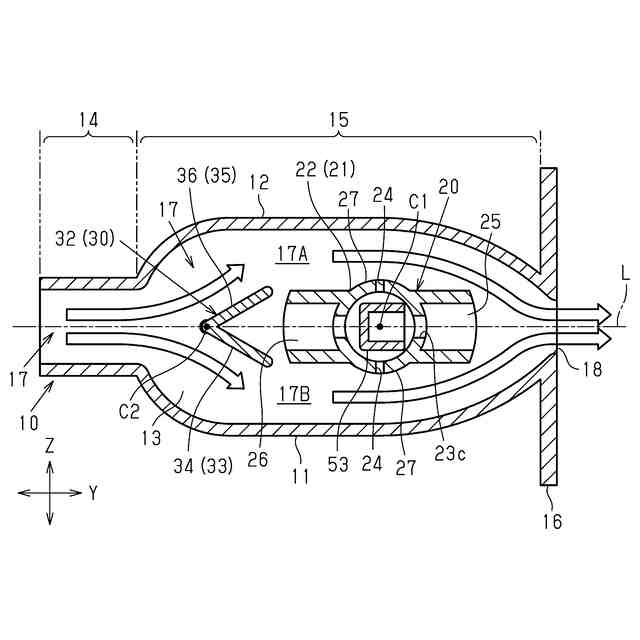

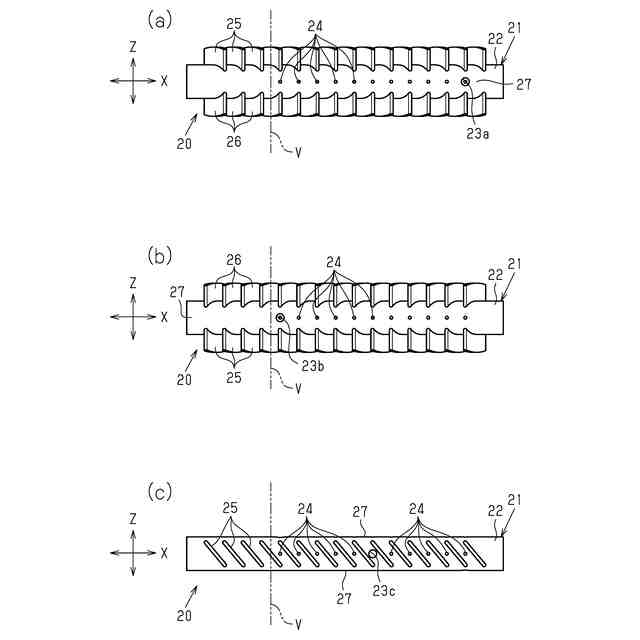

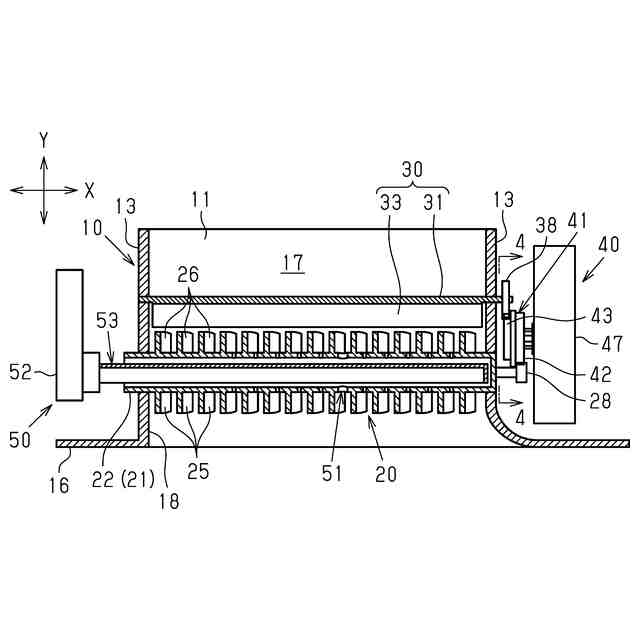

【解決手段】空調用レジスタは、空調用空気を吹き出す吹出口18を含む通風路を有するリテーナ10と、リテーナ10内に設けられる下流フィンシャフト20と、発光装置50とを備えている。下流フィンシャフト20は、吹出口18の開口面の面方向である車幅方向Xに延在する第1軸線を中心に回転可能に構成される下流シャフト21と、下流シャフト21の外周面に突設されて第1軸線に直交する仮想平面に対して傾斜している下流フィン25,26とを有している。発光装置50は、下流シャフト21に設けられるとともに、吹出口18を通じて視認可能であり、空調用空気の風向を表示する複数の発光表示部51と、発光表示部51を発光させる光源52とを有している。
【選択図】図1
特許請求の範囲【請求項１】
空調用空気を吹き出す吹出口を含む通風路を有するリテーナと、
前記リテーナ内に設けられるフィンシャフトと、
発光装置と、を備えており、
前記フィンシャフトは、
前記吹出口の開口面の面方向である第１方向に延在する軸線を中心に回転可能に構成されるシャフトと、
前記シャフトの外周面に突設されて前記軸線に直交する仮想平面に対して傾斜しているフィンと、を有しており、
前記発光装置は、
前記シャフト及び前記フィンの少なくとも一方に設けられるとともに、前記吹出口を通じて視認可能であり、前記空調用空気の風向を表示する複数の発光表示部と、
前記発光表示部を発光させる光源と、を有している、
空調用レジスタ。
続きを表示（約 430 文字）【請求項２】
前記シャフトは、前記第１方向に延在する筒状の周壁を有しており、
前記光源は、前記周壁の外部に設けられており、
前記発光装置は、前記周壁の内部に設けられ、前記光源から出射される光を前記周壁の内部に導く導光体を有しており、
前記発光表示部は、前記周壁に設けられ、前記導光体からの光を透過させる透光部であり、
複数の前記透光部は、前記周壁の周方向において互いに異なる位置に設けられている、
請求項１に記載の空調用レジスタ。
【請求項３】
複数の前記透光部は、前記吹出口と対向する位置にあるときの前記第１方向における位置が、前記吹出口を通じて吹き出される前記空調用空気の前記第１方向における風向と対応している、
請求項２に記載の空調用レジスタ。
【請求項４】
前記透光部は、前記周壁を貫通する孔である、
請求項２または請求項３に記載の空調用レジスタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、空調用レジスタに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
自動車には、空調用空気を車室内に吹き出す空調用レジスタが設けられている（例えば特許文献１参照）。
特許文献１に記載のベント構造は、ケース枠体と、ケース枠体内において回動自在に支持された回転軸部材と、回転軸部材に一体に形成された回転フィン部材とを備えている。回転フィン部材は、回転軸部材に傾斜配置されている。回転軸部材の回動により、回転フィン部材の傾斜方向を変えることで空調用空気の風向が変更される。
【０００３】
各回転フィン部材及び回転軸部材には、吹出口から吹き出される空調用空気の風向を表示する風向表示部としての絵が印刷などにより形成されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－２０８４９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の風向表示部は、各回転フィン部材及び回転軸部材に印刷などにより形成されている。このため、視認性において改善の余地がある。特に、吹出口の幅が小さい空調用レジスタにおいては、吹出口を通じて風向表示部を乗員が視認しにくいという問題がある。
【課題を解決するための手段】
【０００６】
上記課題を解決するための空調用レジスタの各態様を記載する。
［態様１］
空調用空気を吹き出す吹出口を含む通風路を有するリテーナと、
前記リテーナ内に設けられるフィンシャフトと、
発光装置と、を備えており、
前記フィンシャフトは、
前記吹出口の開口面の面方向である第１方向に延在する軸線を中心に回転可能に構成されるシャフトと、
前記シャフトの外周面に突設されて前記軸線に直交する仮想平面に対して傾斜しているフィンと、を有しており、
前記発光装置は、
前記シャフト及び前記フィンの少なくとも一方に設けられるとともに、前記吹出口を通じて視認可能であり、前記空調用空気の風向を表示する複数の発光表示部と、
前記発光表示部を発光させる光源と、を有している、
空調用レジスタ。
【０００７】
同構成によれば、フィンシャフトを構成するシャフト及びフィンの少なくとも一方に設けられた発光表示部が発光すると、使用者は、吹出口を通じて発光表示部を視認することで空調用空気の風向を把握することができる。したがって、吹出口の幅が小さい場合であっても、空調用空気の風向を表示する部分の視認性が向上する。
【０００８】
［態様２］
前記シャフトは、前記第１方向に延在する筒状の周壁を有しており、
前記光源は、前記周壁の外部に設けられており、
前記発光装置は、前記周壁の内部に設けられ、前記光源から出射される光を前記周壁の内部に導く導光体を有しており、
前記発光表示部は、前記周壁に設けられ、前記導光体からの光を透過させる透光部であり、
複数の前記透光部は、前記周壁の周方向において互いに異なる位置に設けられている、
態様１に記載の空調用レジスタ。
【０００９】
同構成によれば、シャフトの周壁の外部に設けられた光源から出射される光が、導光体を通じて周壁の内部に導かれるとともに、周壁に設けられた透光部を通じてシャフトの外部に放射される。このように、上記構成によれば、フィンシャフトの外部に光源を設けながらも、シャフトの周壁に設けられた透光部を発光させることができる。
【００１０】
［態様３］
複数の前記透光部は、前記吹出口と対向する位置にあるときの前記第１方向における位置が、前記吹出口を通じて吹き出される前記空調用空気の前記第１方向における風向と対応している、
態様２に記載の空調用レジスタ。
（【００１１】以降は省略されています）
