公開番号2025128673
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025468
出願日2024-02-22
発明の名称操作装置
出願人豊田合成株式会社
代理人弁理士法人平田国際特許事務所
主分類G06F 3/041 20060101AFI20250827BHJP(計算;計数)
要約【課題】ユーザにプッシュ操作時の押し込んでいる触感を与えることができる操作装置を提供する。
【解決手段】操作装置1は、タッチ操作を受け付けるタッチ画像52を表示するタッチパネル5の表示面50上に配置される筐体2と、筐体2に支持され、プッシュ操作がなされる操作面300がタッチ画像52の上方に位置すると共にタッチ画像52を視認可能に透過させ、プッシュ操作によって先端部35が変位して表示面50と接触し、タッチパネル5にタッチ操作を受け付けさせるボタン部3と、を備えて概略構成されている。
【選択図】図2
特許請求の範囲【請求項１】
タッチ操作を受け付けるタッチ画像を表示するタッチパネルの表示面上に配置される筐体と、
前記筐体に支持され、プッシュ操作がなされる操作面が前記タッチ画像の上方に位置すると共に前記タッチ画像を視認可能に透過させ、前記プッシュ操作によって先端部が変位して前記表示面と接触し、前記タッチパネルに前記タッチ操作を受け付けさせるボタン部と、
を備えた操作装置。
続きを表示（約 410 文字）【請求項２】
前記筐体は、前記タッチ画像に応じて複数の前記ボタン部を有する、
請求項１に記載の操作装置。
【請求項３】
前記筐体は、前記タッチパネルからの光を遮光する、
請求項２に記載の操作装置。
【請求項４】
前記タッチ操作による前記ボタン部の変位をガイドするガイド部と、
前記ボタン部と前記ガイド部の間に配置され、前記プッシュ操作前の初期位置に前記ボタン部を復帰させる弾性力を付加する弾性部材と、
を備えた、
請求項３に記載の操作装置。
【請求項５】
前記ボタン部及び前記先端部は、導電性を有する、
請求項４に記載の操作装置。
【請求項６】
前記プッシュ操作による前記ボタン部の傾きながらの変位を抑制するパンタグラフ機構部を備えた、
請求項１乃至５のいずれか１項に記載の操作装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、操作装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来の技術として、タッチパネル部と操作指との間の距離に応じた値としての距離検出値及び当該操作指の位置を検出情報として出力する検出情報出力手段と、検出情報出力手段から出力される検出情報を参照し、プッシュ操作又はスライド操作を検出する操作検出手段と、を備えたタッチパネル装置が知られている（例えば、特許文献１参照。）。
【０００３】
このタッチパネル装置の操作検出手段は、操作指がタッチパネル部と接触した前後における距離検出値の推移と、操作指の位置の推移から特定される操作指の移動方向とに基づいて、プッシュ操作とスライド操作とで検出感度を異ならせてプッシュ操作とスライド操作を検出することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－２４２９２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来のタッチパネル装置は、プッシュ操作に伴ってタッチパネル部が変位しないので、ユーザが物理スイッチのようなプッシュ操作時の押し込んでいる触感が得られない。
【０００６】
従って本発明の目的は、ユーザにプッシュ操作時の押し込んでいる触感を与えることができる操作装置を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の一態様は、タッチ操作を受け付けるタッチ画像を表示するタッチパネルの表示面上に配置される筐体と、筐体に支持され、プッシュ操作がなされる操作面がタッチ画像の上方に位置すると共にタッチ画像を視認可能に透過させ、プッシュ操作によって先端部が変位して表示面と接触し、タッチパネルにタッチ操作を受け付けさせるボタン部と、を備えた操作装置を提供する。
【発明の効果】
【０００８】
本発明によれば、ユーザにプッシュ操作時の押し込んでいる触感を与えることができる。
【図面の簡単な説明】
【０００９】

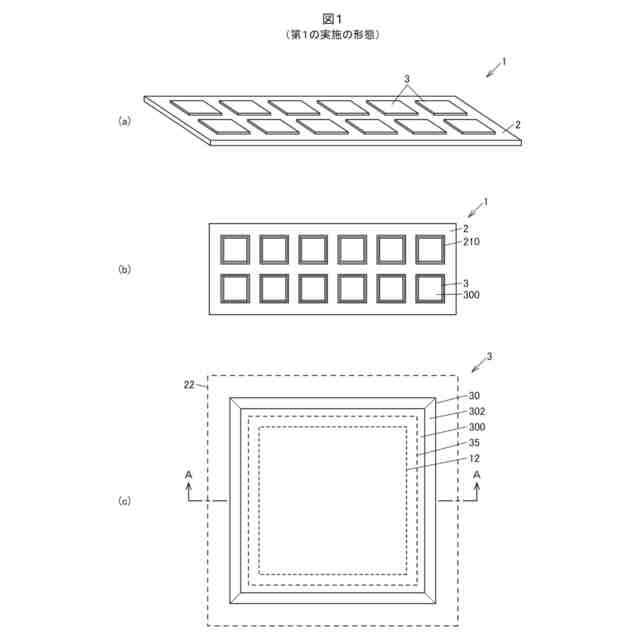

図１（ａ）は、第１の実施の形態に係る操作装置の一例を示す斜視図であり、図１（ｂ）は、操作装置の一例を示す上面図であり、図１（ｃ）は、ボタン部の一例を示す上面図である。

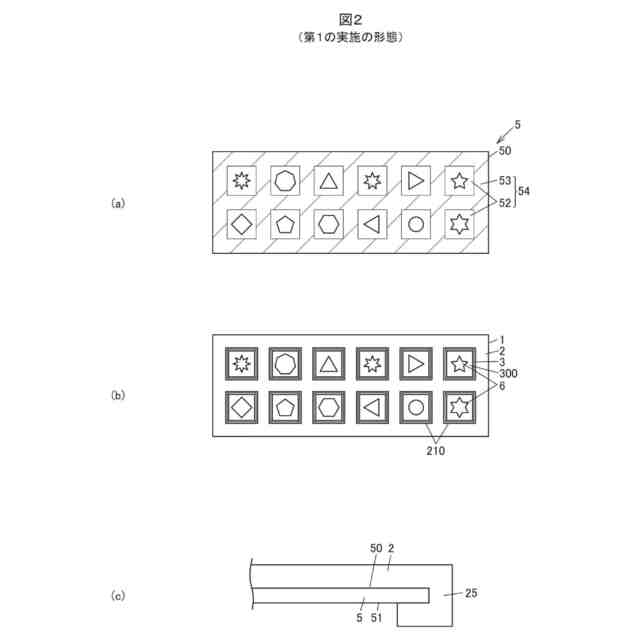

図２（ａ）は、第１の実施の形態に係る操作装置を取り付ける前のタッチパネルの一例を示す図であり、図２（ｂ）は、操作装置を取り付けた後のタッチパネルの一例を示す図であり、図２（ｃ）は、操作装置の端部の一例を示す図である。

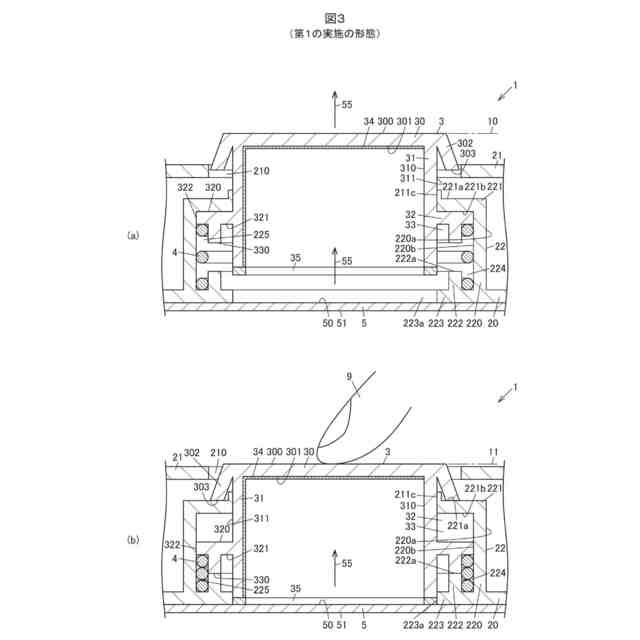

図３（ａ）は、第１の実施の形態に係る操作装置においてプッシュ操作前であって図１（ｃ）におけるＡ－Ａ線で切断した断面を矢印方向から見た断面図の一例であり、図３（ｂ）は、プッシュ操作後の断面図の一例である。

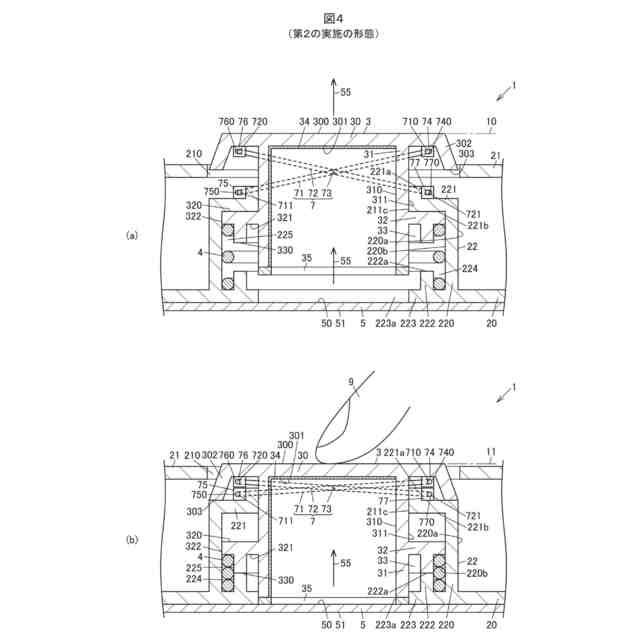

図４（ａ）は、第２の実施の形態に係る操作装置のプッシュ操作前の一例を示す断面図であり、図４（ｂ）は、プッシュ操作後の一例を示す断面図である。

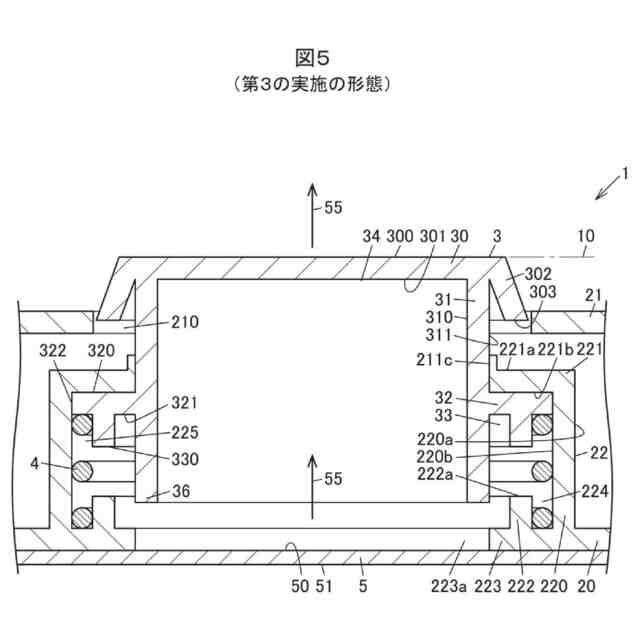

図５は、第３の実施の形態に係る操作装置の一例を示す断面図である。
【発明を実施するための形態】
【００１０】
（実施の形態の要約）
実施の形態に係る操作装置は、タッチ操作を受け付けるタッチ画像を表示するタッチパネルの表示面上に配置される筐体と、筐体に支持され、プッシュ操作がなされる操作面がタッチ画像の上方に位置すると共にタッチ画像を視認可能に透過させ、プッシュ操作によって先端部が変位して表示面と接触し、タッチパネルにタッチ操作を受け付けさせるボタン部と、を備えて概略構成されている。
（【００１１】以降は省略されています）
