公開番号2025144589
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044306
出願日2024-03-20
発明の名称電動液体ポンプ
出願人豊田合成株式会社
代理人弁理士法人共立特許事務所
主分類F04C 2/10 20060101AFI20250926BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)

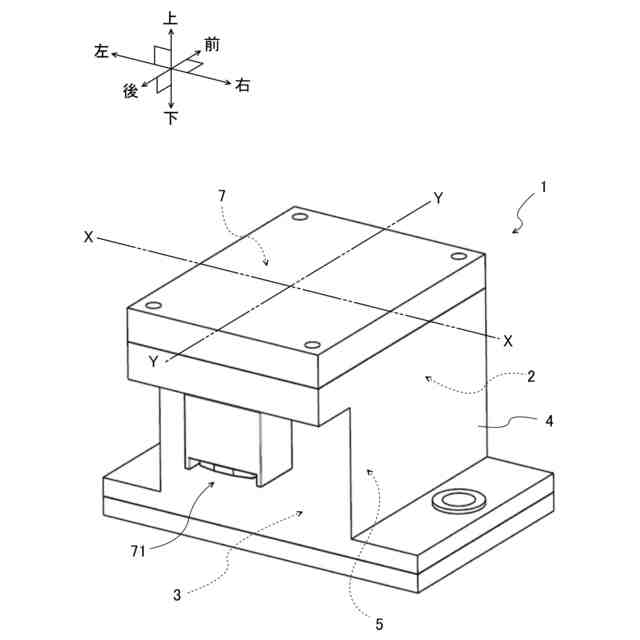

要約【課題】電動液体ポンプの製造コストの低減および当該電動液体ポンプの軽量化を図り得る技術を提供する。

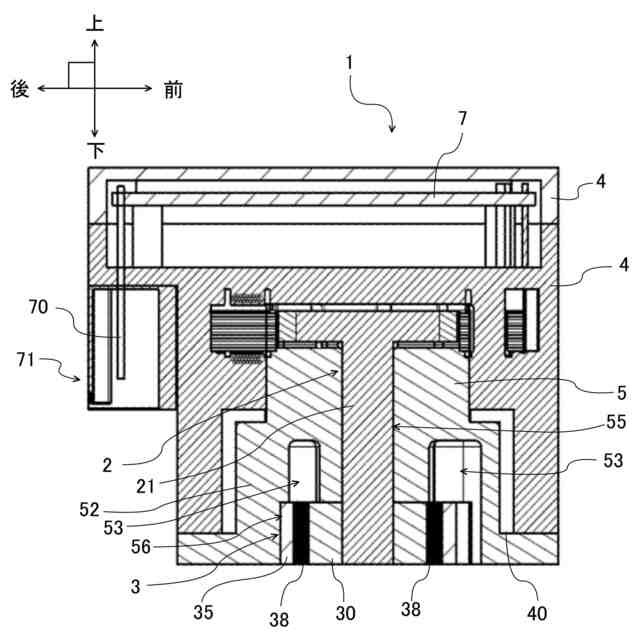

【解決手段】モータロータ20と、ステータ25とを有する電動モータ2と、インナロータ30と、アウタロータ35とを有する液体ポンプ3と、箱状をなし、ステータ25とを収容する第1収容室41と、モータロータ20の軸方向の他の一部を収容する第2収容室42と、区画壁45とを内部に有するモータケース4と、シャフト21の軸方向の一部を支持する軸受部と、を有するボデー5と、を具備し、シャフト21は、軸方向の一端部である大径のスリーブ21sと軸方向の残部でありスリーブ21sよりも小径の一般シャフト部21gとが同一材料で一体成形されたものであり、磁石部23はボンド磁石製であり、スリーブ21sに一体化されている、電動液体ポンプ1。

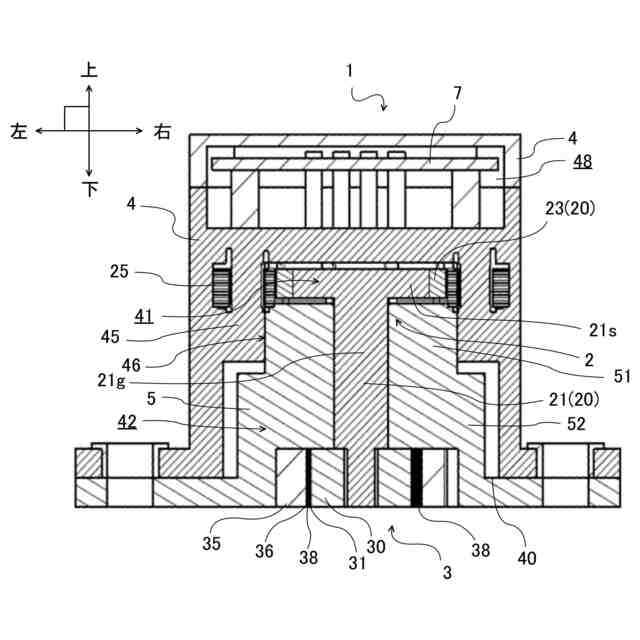

【選択図】図2
特許請求の範囲【請求項１】
シャフトと前記シャフトの軸方向の一端部に一体化されている磁石部とを有するモータロータと、前記磁石部の径方向外側または径方向内側に配置され前記モータロータを回転させるステータと、を有する電動モータと、
外歯を有し前記シャフトの軸方向の他端部に一体化されているインナロータと、前記外歯に噛合する内歯を有し吸入通路から液体が吸入されるとともに吐出通路に向けて液体が吐出される隙間容積部を前記インナロータとの間に形成するアウタロータと、を有する液体ポンプと、
箱状をなし、前記磁石部を含む前記モータロータの軸方向の一部と前記ステータとを収容する第１収容室と、前記第１収容室に連絡し前記モータロータの軸方向の他の一部を収容する第２収容室と、前記第１収容室と前記第２収容室とを連絡する孔状連絡部を有し前記第１収容室と前記第２収容室との間に設けられている区画壁と、を内部に有し、前記第１収容室と前記第２収容室と前記孔状連絡部とに液体が循環するモータケースと、
前記孔状連絡部に挿入され芯出しされる芯出しボデー部と、前記芯出しボデー部に連続し前記第２収容室に収容される一般ボデー部と、前記芯出しボデー部と前記一般ボデー部とに貫通形成され前記磁石部と前記インナロータとの間の位置で前記シャフトの軸方向の一部を支持する軸受部と、を有するボデーと、を具備し、
前記シャフトは、軸方向の前記一端部である大径のスリーブと軸方向の残部であり前記スリーブよりも小径の一般シャフト部とが同一材料で一体成形されたものであり、
前記磁石部はボンド磁石製であり、前記スリーブに一体化されている、電動液体ポンプ。
続きを表示（約 560 文字）【請求項２】
シャフトと前記シャフトの軸方向の一端部に一体化されている磁石部とを有するモータロータと、前記磁石部の径方向外側に配置され前記モータロータを回転させるステータと、を有する電動モータと、
外歯を有し前記シャフトの軸方向の他端部に一体化されているインナロータと、前記外歯に噛合する内歯を有し吸入通路から液体が吸入されるとともに吐出通路に向けて液体が吐出される隙間容積部を前記インナロータとの間に形成するアウタロータと、を有する液体ポンプと、
箱状をなし、前記液体ポンプおよび前記シャフトを収容するケースと、を具備し、
前記シャフトは、軸方向の前記一端部である大径のスリーブと軸方向の残部であり前記スリーブよりも小径の一般シャフト部とが同一材料で一体成形されたものであり、
前記磁石部はボンド磁石製であり、前記スリーブに一体化されている、電動液体ポンプ。
【請求項３】
前記シャフトはステンレススチール製である、請求項１または請求項２に記載の電動液体ポンプ。
【請求項４】
前記ボンド磁石は、磁性粉末としてのＳｍＦｅＮとバインダとしてのポリアミドまたはポリフェニレンサルファイドとを含む、請求項１または請求項２に記載の電動液体ポンプ。

発明の詳細な説明【技術分野】
【０００１】
本発明はオイル等の液体を輸送するための電動液体ポンプに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
オイル等の液体を輸送するための電動液体ポンプとして、駆動源である電動モータと、当該電動モータのシャフトに接続されポンプ機能を実現するインナロータおよびアウタロータと、具備するものが知られている（例えば、特許文献１参照）。
【０００３】
この種の電動液体ポンプにおいては、電動モータにおけるモータロータが回転することで、当該モータロータのシャフトに一体化されているインナロータが回転する。インナロータの回転に伴い当該インナロータと噛合しているアウタロータが回転する。これにより、液体を吸入および吐出するポンプ機能が発現する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１０１０６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
電動液体ポンプにおけるモータロータは、シャフトの軸方向の一端部に磁石部が一体化されたものである。
【０００６】
一般的なモータロータにおいて、シャフトは金属製でありかつ磁石部も金属製である。このような従来型のモータロータは、金属製のシャフトおよび金属製の磁石部を有することにより、質量が大きく、かつ、回転トルクも大きい。
【０００７】
したがって、電動モータに上記の従来型のモータロータを有する従来型の電動液体ポンプは、モータロータを安定的に支持するための軸受として、金属製のベアリングを含む軸受部を必要としていた。
ベアリングはシャフトを滑らかに回転させるための機構であり、例えば一般的なベアリングである転がり軸受タイプのベアリングは、内輪とボールと外輪との三層構造をなし、質量の比較的大きな部材である。
【０００８】
したがって、このような従来型の電動液体ポンプは軽量化し難い問題があった。
【０００９】
特許文献１には、モータロータの磁石部として、ボンド磁石を用いる技術が紹介されている。
ボンド磁石とは磁性粉末をバインダで固めたものをいい、磁石部としてボンド磁石を用いることにより、バインダの分だけ磁石部の質量を軽減することが可能である。
【００１０】
また特許文献１には、モータロータのうちシャフトにおける軸方向の一部に大径のスリーブを設け、外周面を含む当該スリーブの表面に磁石部を一体化することが提案されている。
（【００１１】以降は省略されています）
