公開番号2025144013
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043566
出願日2024-03-19
発明の名称電源システムおよび電源システムの制御方法
出願人本田技研工業株式会社
代理人弁理士法人桐朋
主分類H02M 3/00 20060101AFI20250925BHJP(電力の発電,変換,配電)
要約【課題】より良好な電源システムおよび電源システムの制御方法を提供する。
【解決手段】電源システム10は、基準バッテリから供給される電圧を変圧する一の電圧変換器18の出力電圧を基準出力電圧として、一の電圧変換器以外の他の電圧変換器の出力電圧が基準出力電圧となるように他の電圧変換器を制御する制御部40と、基準バッテリとして選択された一のバッテリ12に異常が発生したか否かを判定する異常判定部44と、を備え、基準バッテリとして選択された一のバッテリに異常が発生したと異常判定部によって判定された場合に、制御部は、一のバッテリとは異なるバッテリを基準バッテリとして選択する。
【選択図】図1
特許請求の範囲【請求項１】
複数のバッテリからそれぞれ供給される電圧をそれぞれ変圧するとともに、出力が互いに並列接続された複数の電圧変換器と、
複数の前記バッテリのうちから選択される一の前記バッテリである基準バッテリから供給される電圧を変圧する一の前記電圧変換器の出力電圧を基準出力電圧として、前記一の電圧変換器以外の他の前記電圧変換器の出力電圧が前記基準出力電圧となるように前記他の電圧変換器を制御する制御部と、
前記基準バッテリとして選択された前記一のバッテリに異常が発生したか否かを判定する異常判定部と、
を備え、
前記基準バッテリとして選択された前記一のバッテリに前記異常が発生したと前記異常判定部によって判定された場合に、前記制御部は、前記一のバッテリとは異なる前記バッテリを前記基準バッテリとして選択する、電源システム。
続きを表示（約 700 文字）【請求項２】
請求項１に記載の電源システムであって、
前記基準バッテリとして選択された前記一のバッテリの電圧の微分値を取得する情報取得部をさらに備え、
前記異常判定部は、前記基準バッテリとして選択された前記一のバッテリの前記微分値が予め決定された閾値に達した場合に前記基準バッテリとして選択された前記一のバッテリに前記異常が発生したと判定する、電源システム。
【請求項３】
請求項２に記載の電源システムであって、
前記情報取得部は、複数の前記バッテリの各々の電圧の前記微分値を取得し、
前記基準バッテリとして選択された前記一のバッテリに前記異常が発生したと前記異常判定部によって判定された場合に、前記制御部は、前記微分値が前記閾値に達していない前記バッテリを前記基準バッテリとして選択する、電源システム。
【請求項４】
複数のバッテリからそれぞれ供給される電圧をそれぞれ変圧するとともに、出力が互いに並列接続された複数の電圧変換器を備えた電源システムの制御方法であって、
複数の前記バッテリのうちから選択される一の前記バッテリである基準バッテリから供給される電圧を変圧する一の前記電圧変換器の出力電圧を基準出力電圧として、前記一の電圧変換器以外の他の前記電圧変換器の出力電圧が前記基準出力電圧となるように前記他の前記電圧変換器を制御し、
前記基準バッテリとして選択された前記一のバッテリに異常が発生した場合に、前記一のバッテリとは異なる前記バッテリを前記基準バッテリとして選択する、電源システムの制御方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電源システムおよび電源システムの制御方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、より多くの人々が手ごろで信頼でき、持続可能かつ先進的なエネルギーへのアクセスを確保できるようにするため、エネルギーの効率化に貢献する電源システムに関する研究開発が行われている。
【０００３】
例えば、特許文献１には、複数のバッテリからそれぞれ供給される電圧をそれぞれ変圧するとともに、出力が互いに並列接続された複数の電圧変換器を備えた電源システムが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特許第７１４７０８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
より良好な電源システムおよび電源システムの制御方法が待望されている。
【０００６】
本開示は、上述した課題を解決することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の第１の態様は、複数のバッテリからそれぞれ供給される電圧をそれぞれ変圧するとともに、出力が互いに並列接続された複数の電圧変換器と、複数の前記バッテリのうちから選択される一の前記バッテリである基準バッテリから供給される電圧を変圧する一の前記電圧変換器の出力電圧を基準出力電圧として、前記一の電圧変換器以外の他の前記電圧変換器の出力電圧が前記基準出力電圧となるように前記他の電圧変換器を制御する制御部と、前記基準バッテリとして選択された前記一のバッテリに異常が発生したか否かを判定する異常判定部と、を備え、前記基準バッテリとして選択された前記一のバッテリに前記異常が発生したと前記異常判定部によって判定された場合に、前記制御部は、前記一のバッテリとは異なる前記バッテリを前記基準バッテリとして選択する、電源システムである。
【０００８】
本開示の第２の態様は、複数のバッテリからそれぞれ供給される電圧をそれぞれ変圧するとともに、出力が互いに並列接続された複数の電圧変換器を備えた電源システムの制御方法であって、複数の前記バッテリのうちから選択される一の前記バッテリである基準バッテリから供給される電圧を変圧する一の前記電圧変換器の出力電圧を基準出力電圧として、前記一の電圧変換器以外の他の前記電圧変換器の出力電圧が前記基準出力電圧となるように前記他の前記電圧変換器を制御し、前記基準バッテリとして選択された前記一のバッテリに異常が発生した場合に、前記一のバッテリとは異なる前記バッテリを前記基準バッテリとして選択する、電源システムの制御方法である。
【発明の効果】
【０００９】
本開示によれば、より良好な電源システムおよび電源システムの制御方法を提供し得る。
【図面の簡単な説明】
【００１０】

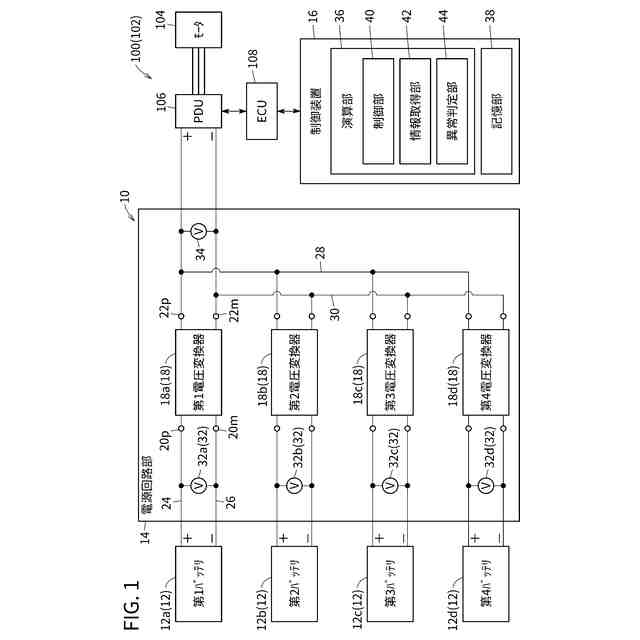

図１は、実施形態に係る電源システムの構成図である。
図２は、電源システムの制御方法の一例を説明するためのフローチャートである。

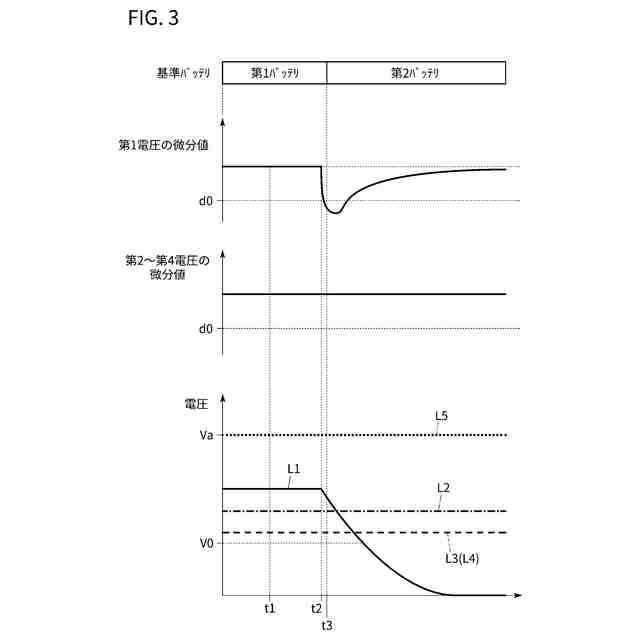

図３は、電源システムの制御方法の一例を説明するためのタイミングチャートである。

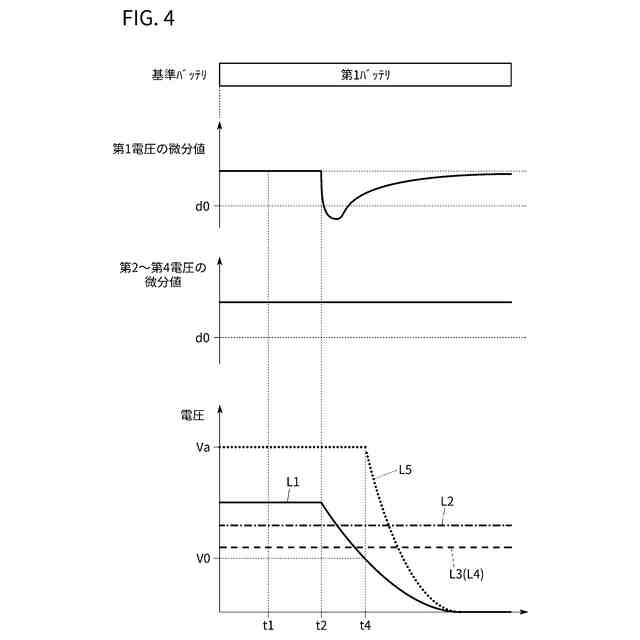

図４は、比較例に係る電源システムの制御方法を説明するためのタイミングチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
