公開番号2025144203
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043871
出願日2024-03-19
発明の名称構造物用補強リング及び構造物
出願人日鉄建材株式会社
代理人個人
主分類E21D 5/08 20060101AFI20250925BHJP(地中もしくは岩石の削孔;採鉱)
要約【課題】変形を抑制でき、容易に施工できる構造物用補強リングを提供する。
【解決手段】実施形態における構造物用補強リング1は、ライナープレート61を周方向Wに連結して構成される構造物を補強するための構造物用補強リング1であって、周方向Wに沿って延伸する3つの補強リング片2と、周方向Wに隣り合う補強リング片2同士を接合する継手部3と、を備える。継手部3は、3箇所であることを特徴とする。継手部3は、ピン接合である。
【選択図】図3
特許請求の範囲【請求項１】
板状部材を周方向に連結して構成される構造物を補強するための構造物用補強リングであって、
前記周方向に沿って延伸する２つ又は３つの補強リング片と、周方向に隣り合う前記補強リング片同士を接合する継手部と、を備え、
前記継手部は、２箇所又は３箇所であること
を特徴とする構造物用補強リング。
続きを表示（約 850 文字）【請求項２】
前記継手部は、ピン接合であること
を特徴とする請求項１記載の構造物用補強リング。
【請求項３】
前記継手部は、
一方の前記補強リング片に設けられるとともに第１取付孔を有する第１取付部と、
他方の前記補強リング片に設けられるとともに第２取付孔を有する第２取付部と、
前記第１取付孔と第２取付孔とに差し込まれるピン部材を有し、
前記ピン部材は、前記構造物用補強リングのリング中心軸に沿う方向に延伸すること
を特徴とする請求項２記載の構造物用補強リング。
【請求項４】

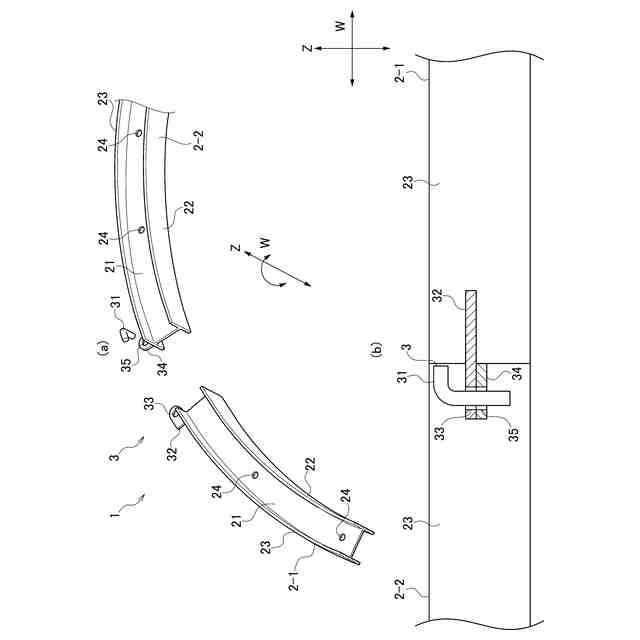

前記第１取付部は、一方の前記補強リング片の内側に設けられ、
前記第２取付部は、他方の前記補強リング片の内側に設けられること
を特徴とする請求項３記載の構造物用補強リング。
【請求項５】

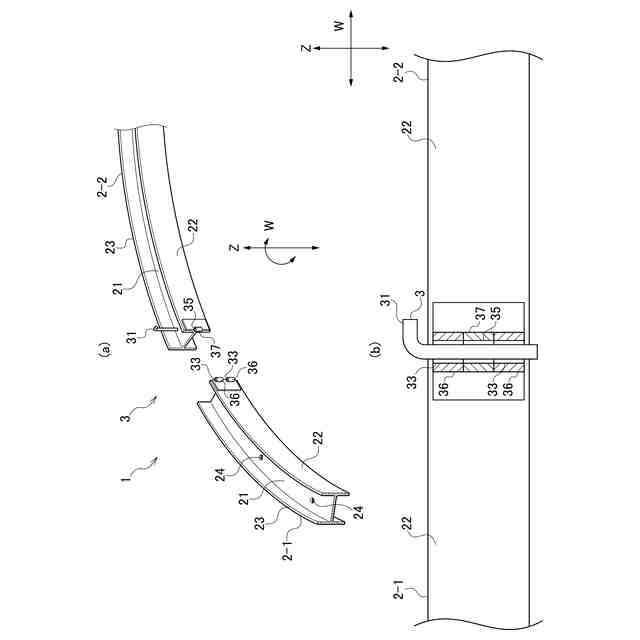

前記継手部は、
一方の前記補強リング片に設けられるとともに第１取付孔を有する第１取付部と、
他方の前記補強リング片に形成される第２取付孔と、
前記第１取付孔と第２取付孔とに差し込まれるピン部材を有し、
前記ピン部材は、前記構造物補強リングの中心軸に沿う方向に延伸すること
を特徴とする請求項２記載の構造物用補強リング。
【請求項６】
板状部材を周方向に連結して構成される構造物であって、
前記板状部材が周方向に連結された壁体と、前記壁体に設けられる構造物用補強リングと、を備え、
前記構造物用補強リングは、前記周方向に沿って延伸する２つ又は３つの補強リング片と、周方向に隣り合う前記補強リング片同士を接合する継手部と、を備え、
前記継手部は、２箇所又は３箇所であること
を特徴とする構造物。
【請求項７】
上下に離間した前記構造物用補強リングの間に、前記壁体が配置されること
を特徴とする請求項６記載の構造物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ライナープレート等の板状部材を周方向に連結して構成される構造物を補強するための構造物用補強リング及び構造物に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】

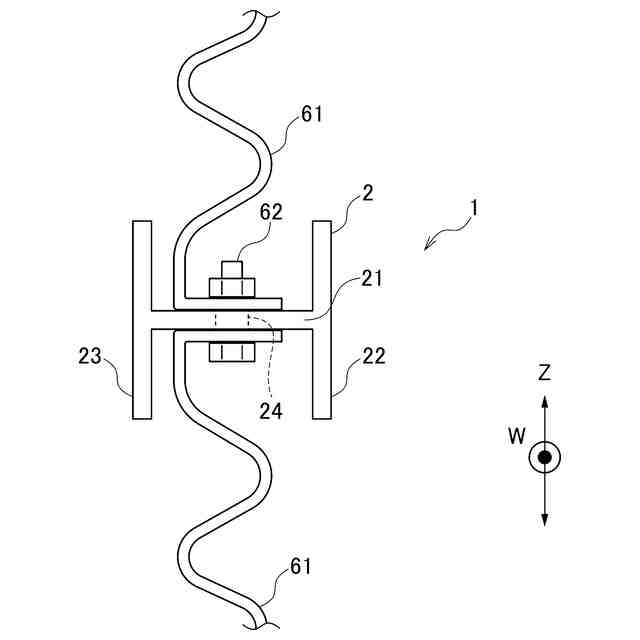

ライナープレートは、その強度を高めるために、ライナープレートの周長方向のフランジに沿って補強リングを設ける場合がある。補強リングは、一般に、Ｈ形鋼からなる複数の補強リング片を継手板を介しボルト接合して形成される。複数の補強リング片は、そのフランジを地山側と坑内側に配置して周長方向に補強リング片同士の端部を向かい合わせ、坑内側の作業員の手作業により互いに接合して、ライナープレートの横断面形状に合致する円形、小判形、或いは矩形等の閉断面形状の補強リングが完成される。例えばライナープレート補強リングに関する技術として特許文献１～３が開示される。
【０００３】
特許文献１のライナープレート補強リングは、ライナープレートの円周方向の補強リングに溝形鋼を用い、かつ該溝形鋼のフランジ部が工事進行方向に位置するように取り付けることを特徴とする。
【０００４】
特許文献２のライナープレート用補強リングの継手構造は、補強リング片の地山側フランジに設ける継手板は、向かい合わせる補強リング片の地山側フランジの上部に上部側継手片が設けられ、下部には補強リング片の端部双方に跨って１つの下部側継手片が設けられ、下部側継手片が備える凹部に上部側継手片が嵌り合うことで、応力を伝達可能に当接してなる構成とされ、地山側フランジの上部に固定された上部側継手片に、下部側継手片が応力を伝達可能に当接される。
【０００５】
特許文献３のライナープレート用補強リングの継手構造は、補強リング片の地山側フランジに設ける継手板は、一方の地山側フランジに当てがわれる事前固定部分が、当該地山側フランジの上半部及び下半部に設けられたボルト孔と一致するボルト孔が設けられ、他方の地山側フランジに当てがわれる延設部分が、当該地山側フランジの下半部に設けられたボルト孔と一致するボルト孔が設けられ、一方の地山側フランジに継手板の事前固定部分が固定され、同継手板の延設部分は他方の地山側フランジに当てがわれ、一致したボルト孔に挿入したボルトへナットが締結されて当該継手板の延設部分が他方の補強リング片の地山側フランジの下半部にのみボルト接合されて、双方の地山側フランジに跨って固定されている。
【先行技術文献】
【特許文献】
【０００６】
実開昭５７－１３７６９９号公報
特開２０１１－１４０７９４号公報
特開２０１１－１４０８４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１～３の開示技術では、Ｈ形鋼等の補強リング片が４つ以上用いられることから、継手板が４箇所以上とされる。図１４は、従来のライナープレート用補強リングの一例を示す平面模式図である。図１４（ａ）に示すように、従来のライナープレート用補強リング９１は、例えばＨ形鋼からなる４つの補強リング片９２と、隣り合う補強リング片９２同士を接合する４箇所の継手部９３と、を備える。ライナープレート用補強リング９１は、単に４つの補強リング片９２の長さを定めた閉断面としても、図１４（ａ）に示したような断面形状として保持されない。外力が作用した場合には図１４（ｂ）に示すように、ライナープレート用補強リング９１は、曲げに抵抗できず、構造的に変形し易い。これは、補強リング片９２が４つ以上の場合、継手部９３では従来のような添接板を介したボルト接合による剛接合をして、ライナープレート用補強リング９１の変形を抑制する必要がある。通常、継手部９３を従来のような剛接合する場合、継手部９３の強度は、補強リング片９２を構成するＨ形鋼の強度の７５％を超えるように定められている。また、継手部９３を剛接合する場合、継手の加工量が多くなりコスト高となる。加えて、継手部９３が４箇所以上の場合、継手の箇所も多くなるため、施工に時間がかかる。
【０００８】
そこで、本発明は、上述した事情に鑑みて案出されたものであり、その目的とするところは、変形を抑制でき、容易に施工できる構造物用補強リングを提供することにある。
【課題を解決するための手段】
【０００９】

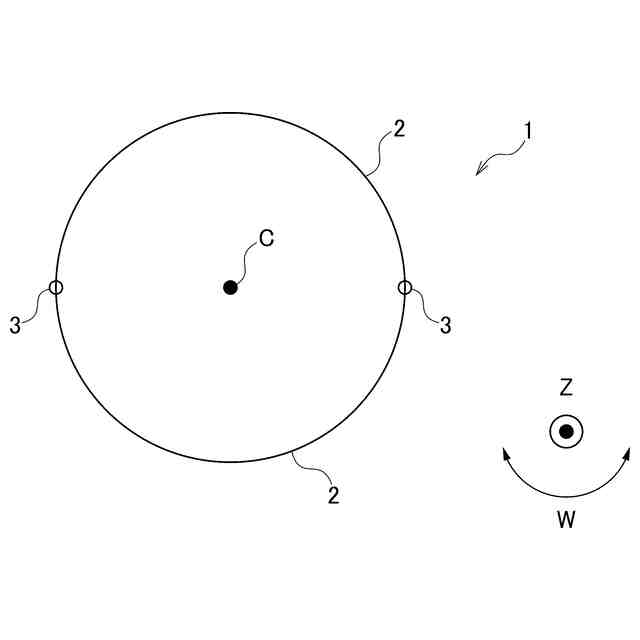

本発明に係る構造物用補強リングは、板状部材を周方向に連結して構成される構造物を補強するための構造物用補強リングであって、前記周方向に沿って延伸する２つ又は３つの補強リング片と、周方向に隣り合う前記補強リング片同士を接合する継手部と、を備え、前記継手部は、２箇所又は３箇所であることを特徴とする。
【００１０】
本発明に係る構造物は、板状部材を周方向に連結して構成される構造物であって、前記板状部材が周方向に連結された壁体と、前記壁体に設けられる構造物用補強リングと、を備え、前記構造物用補強リングは、前記周方向に沿って延伸する２つ又は３つの補強リング片と、周方向に隣り合う前記補強リング片同士を接合する継手部と、を備え、前記継手部は、２箇所又は３箇所であることを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
