公開番号2025144368
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024044113
出願日2024-03-19
発明の名称コイル装置
出願人新電元工業株式会社
代理人個人,個人,個人,個人
主分類H01F 17/04 20060101AFI20250925BHJP(基本的電気素子)
要約【課題】本発明は、ケース内のコアに応力が発生することを抑制して、当該コアが割れることを抑制できるコイル装置を提供する。
【解決手段】コイル装置100は、板状に形成されたコア1と、コア1の板厚方向A1の一方側に開口し、コア1が収容されるコアケース2と、コイル3及びコイル3が収容されるコイルケース8を有し、コアケース2に対して板厚方向A1の一方側に重ねて配置されるコイルユニット4と、弾性変形可能な材料からなり、コア1及びコアケース2の間に挟まれる弾性部材30と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
板状に形成されたコアと、
前記コアの板厚方向の一方側に開口し、前記コアが収容されるコアケースと、
コイル及び前記コイルが収容されるコイルケースを有し、前記コアケースに対して前記板厚方向の一方側に重ねて配置されるコイルユニットと、
弾性変形可能な材料からなり、前記コアと前記コアケースとの間に挟まれる弾性部材と、を備えるコイル装置。
続きを表示（約 220 文字）【請求項２】
前記弾性部材が、前記板厚方向において前記コアと前記コアケースとの間に挟まれる弾性シートである請求項１に記載のコイル装置。
【請求項３】
弾性変形可能な材料からなり、前記板厚方向において前記コアと前記コイルケースとの間に挟まれる弾性シートからなる第二弾性部材がさらに設けられる請求項１に記載のコイル装置。
【請求項４】
前記弾性シートは、放熱シートである請求項２又は請求項３に記載のコイル装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電磁誘導を利用して、非接触で対象物に電力を供給する給電装置、又は非接触で対象物から電力の供給を受ける受電装置等に適用可能なコイル装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
非接触で対象物に電気を供給する給電装置として、特許文献１に示されるＩＨ（ＩｎｄｕｃｔｉｏｎＨｅａｔｉｎｇ）式誘導加熱調理器が知られている。この誘導加熱調理器は、調理容器が載置されるトッププレートと、調理容器を加熱する加熱コイルと、当該加熱コイルが載置されるコイルベースと、を有する。コイルベースには、フェライトコアを保持するための複数のフェライト保持部がさらに備えられている。非接触で対象物に電気を供給する給電装置としては、上記した誘導加熱調理器の他に、スマートフォン用のワイヤレス充電装置などもある。
また、給電装置と対をなすものとして、非接触で対象物から電気の供給を受ける受電装置もある。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１１９６９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上述した給電装置や受電装置などのコイル装置は、ケース内にコア（フェライトコア）を備えている。このため、上記のコイル装置では、ケースを通じてコアに対して外力が作用した際に、当該外力に基づいてコアに大きな応力が生じると、当該コアが割れてしまう可能性がある。
【０００５】
本発明は、上述した事情に鑑みてなされたものであって、ケース内のコアに応力が発生することを抑制して、当該コアが割れることを抑制できるコイル装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
この課題を解決するために本発明は、板状に形成されたコアと、前記コアの板厚方向の一方側に開口し前記コアが収容されるコアケースと、コイル及び該コイルが収容されるコイルケースを有し前記コアケースに対して前記板厚方向の一方側に重ねて配置されるコイルユニットと、弾性変形可能な材料からなり前記コア及び前記コアケースの間に挟まれる弾性部材と、を備える。
【発明の効果】
【０００７】
本発明では、コアケースとコアケース内に収容されたコアとの間に、弾性変形可能な材料からなる弾性部材が設置されている。このため、コイル装置に外力が作用することでコアケースが変形しても、当該コアケースの変形を、コアケースとコアとの間に介在する弾性部材において吸収することができる。これにより、コアケースの変形がコアに伝わることを抑制できる。したがって、コイル装置に作用する外力に基づいて、該コアケース内のコアに応力が生じて当該コアが割れてしまうことを抑制することができる。
【図面の簡単な説明】
【０００８】

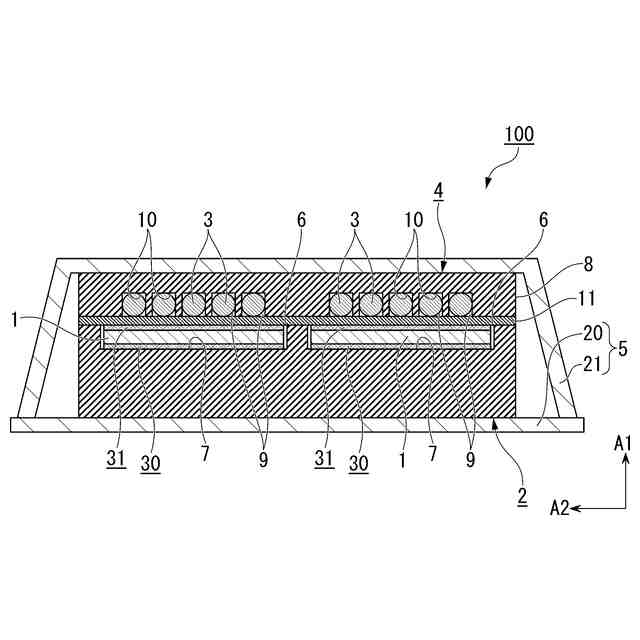

本発明の一実施形態に係るコイル部品の縦断面図である。

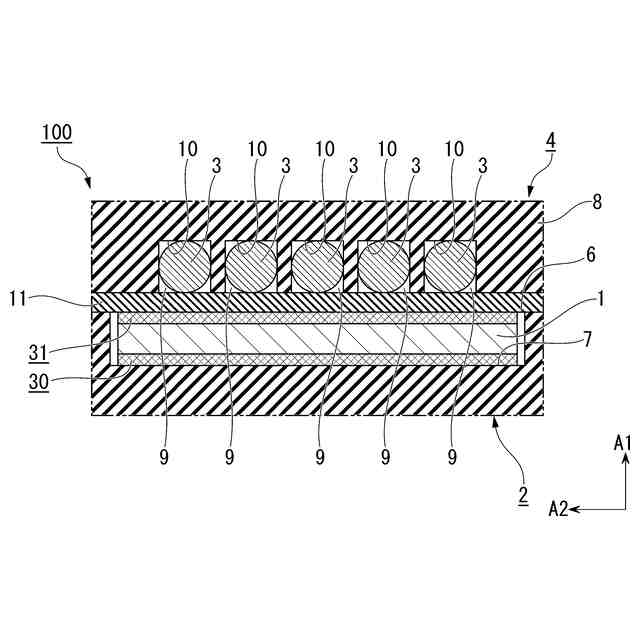

図１の要部を拡大した断面図である。
【発明を実施するための形態】
【０００９】
以下、図１及び図２を参照して本発明の一実施形態に係るコイル装置１００について説明する。
図１に示すように、コイル装置１００は、コア１と、コア１が収容されるコアケース２と、コイル３及びコイル３が収容されるコイルケース８を有するコイルユニット４と、第一弾性部材３０及び第二弾性部材３１と、を備える。また、本実施形態のコイル装置１００は、これらコアケース２及びコイルユニット４が収容される筐体５も備える。
当該コイル装置１００では、コイル３に通電することで非接触な状態で外部に電力を供給するための誘電磁界を周囲に発生させる、あるいは、誘電磁界内に位置することで非接触な状態で外部から電力の供給を受ける、ことが可能である。
【００１０】
以下の説明において、図面の上下方向を板厚方向Ａ１と表現し、水平方向を板面方向Ａ２と表現する。また、これら上下方向及び水平方向は、図面内で示されるコイル装置１００の方向であり、当該コイル装置１００の向きが変わればこれら上下及び水平の向きが変化するのは当然である。
（【００１１】以降は省略されています）
