公開番号2025129417
公報種別公開特許公報(A)
公開日2025-09-04
出願番号2025115261,2021168367
出願日2025-07-08,2021-10-13
発明の名称発光装置、発光モジュール
出願人日亜化学工業株式会社
代理人弁理士法人ITOH
主分類H01S 5/0239 20210101AFI20250828BHJP(基本的電気素子)
要約【課題】小型化を可能とする発光装置を提供する。
【解決手段】本発光装置は、基部と、第1出射面から第1の光を出射する第1発光素子と、第2出射面から第2の光を出射する第2発光素子と、を含み、それぞれが基部の上面に配置される複数の発光素子と、基部の上面に配置され、第1の光及び第2の光を上方へと反射する1または複数の反射部材と、を備え、1または複数の反射部材は、第1の光を反射する第1反射面、第1反射面で反射された第1の光を上方に反射する第2反射面、及び、第2の光を反射する第3反射面、を有し、第1出射面から出射され、かつ、第1反射面へと進行する第1の光に、基部の上面に平行である第1方向に進行する光が含まれ、第1反射面で反射され、かつ、第2反射面へと進行する第1の光には、基部の上面に平行であり、かつ第1方向と垂直である第2方向に進行する光が含まれる。
【選択図】図6
特許請求の範囲【請求項１】
基部と、
前記基部の上面に配置される第１発光素子と、
前記基部の上面の少なくとも一部を囲み、前記上面よりも上方にまで達する内側面を有する枠部と、を備え、
前記枠部は、第１方向に延伸する前記内側面に沿って接続し、上面視で前記第１方向に垂直な第２方向に所定の幅を有する、１または複数の段差部を有し、
前記１または複数の段差部の上面には、前記第１発光素子と接続する配線が接合される第１配線領域が設けられ、前記第１配線領域には、第１金属膜及び第２金属膜が設けられ、
前記第１金属膜及び前記第２金属膜の第１境界は、前記段差部の前記第１方向と平行な方向に延伸する部分を有し、
前記第１境界の前記第１方向と平行な方向に延伸する部分を前記第２方向に跨いで配置される第１保護素子を備える、発光装置。
続きを表示（約 1,200 文字）【請求項２】
前記第１保護素子は、上面視で、前記第２方向の幅の方が、前記第１方向の幅よりも広い、請求項１に記載の発光装置。
【請求項３】
前記第１方向に延伸する前記段差部の、前記第１方向における幅は、前記所定の幅よりも広い、請求項１に記載の発光装置。
【請求項４】
さらに、前記基部の上面に配置される第２発光素子を備え、
前記１または複数の段差部は、第３方向に延伸する前記内側面に沿って接続し、上面視で前記第３方向に垂直な第４方向に所定の幅を有し、
前記１または複数の前記段差部の上面には、前記第２発光素子と接続する配線が接合される第２配線領域が設けられ、前記第２配線領域には、第３金属膜及び第４金属膜が設けられる、請求項１に記載の発光装置。
【請求項５】
前記第３金属膜及び前記第４金属膜の第２境界は、前記段差部の前記第４方向と平行な方向に延伸する部分を有し、
前記第２境界の前記第４方向と平行な方向に延伸する部分を前記第３方向に跨いで配置される第２保護素子を備える、請求項４に記載の発光装置。
【請求項６】
前記第１方向は、前記第３方向と平行ではない、請求項５に記載の発光装置。
【請求項７】
さらに、前記基部の上面に配置される、第３発光素子が設けられ、
前記１または複数の段差部の上面には、前記第３発光素子と接続する配線が接合される第３配線領域が設けられ、前記第３配線領域には、第５金属膜及び第６金属膜が設けられる、請求項５に記載の発光装置。
【請求項８】
前記第１発光素子、前記第２発光素子、及び前記第３発光素子のうち、
少なくとも１つは青色光を発し、
少なくとも１つは緑色光を発し、
少なくとも１つは赤色光を発する、請求項７に記載の発光装置。
【請求項９】
基部と、
前記基部の上面の少なくとも一部を囲み、前記上面よりも上方にまで達する内側面を有する枠部と、を備え、
前記枠部は、第１方向に延伸する前記内側面に沿って接続し、上面視で前記第１方向に垂直な第２方向に所定の幅を有する、１または複数の段差部を有し、前記１または複数の段差部の上面には、第１配線領域が設けられ、前記第１配線領域には、第１金属膜及び第２金属膜が設けられ、
前記第１金属膜と前記第２金属膜とは、第１境界によって隔離され、
前記第１金属膜及び前記第２金属膜の第１境界は、前記段差部の前記第１方向と平行な方向に延伸する第１部分と、前記段差部の前記第１方向と垂直な方向に延伸する第２部分と、を有し、
前記第１部分と前記第２部分とは接触している、パッケージ。
【請求項１０】
前記第１方向に延伸する前記段差部の、前記第１方向における幅は、前記所定の幅よりも広い、請求項９に記載のパッケージ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、発光装置、発光モジュールに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、基板の上面に配置される複数のレーザダイオードと複数のミラーとを有するＬＤモジュールが開示されている。このＬＤモジュールでは、各々のレーザダイオードから出射された光をコリメートレンズで平行光にした後、ミラーで２回反射させて基板の上面と平行方向に進ませて光ファイバに入射させている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－０３１７３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のＬＤモジュールでは、レーザ光がミラーに干渉しないようにミラーをずらして配置している。
【０００５】
本開示は、小型化を可能とする発光装置の提供を目的とする。また、この発光装置を備えた発光モジュールの提供を目的とする。
【課題を解決するための手段】
【０００６】
本開示の一実施形態に係る発光装置は、基部と、第１出射面から第１の光を出射する第１発光素子と、第２出射面から第２の光を出射する第２発光素子と、を含み、それぞれが前記基部の上面に配置される複数の発光素子と、前記基部の上面に配置され、前記第１の光及び前記第２の光を上方へと反射する１または複数の反射部材と、を備え、前記１または複数の反射部材は、前記第１の光を反射する第１反射面、前記第１反射面で反射された前記第１の光を上方に反射する第２反射面、及び、前記第２の光を反射する第３反射面、を有し、前記第１出射面から出射され、かつ、前記第１反射面へと進行する前記第１の光に、前記基部の上面に平行である第１方向に進行する光が含まれ、前記第１反射面で反射され、かつ、前記第２反射面へと進行する前記第１の光には、基部の上面に平行であり、かつ前記第１方向と垂直である第２方向に進行する光が含まれる。
【０００７】
また、本開示の一実施形態に係る発光モジュールは、本開示の一実施形態に係る発光装置と、前記発光装置の上方に配置される導光板と、を備え、前記発光装置から出射した光は、前記導光板に出射する。
【発明の効果】
【０００８】
本開示の一実施形態によれば、小型化を可能とする発光装置を提供できる。また、この発光装置を備えた発光モジュールを提供できる。
【図面の簡単な説明】
【０００９】

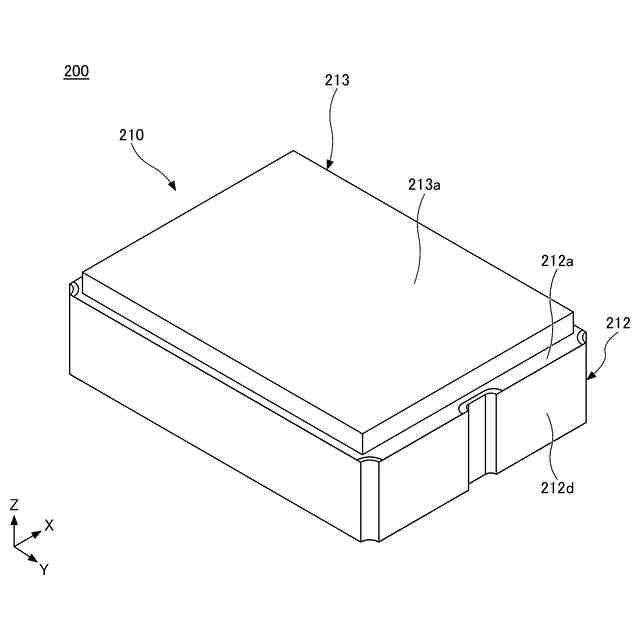

本実施形態に係る発光装置を例示する斜視図である。

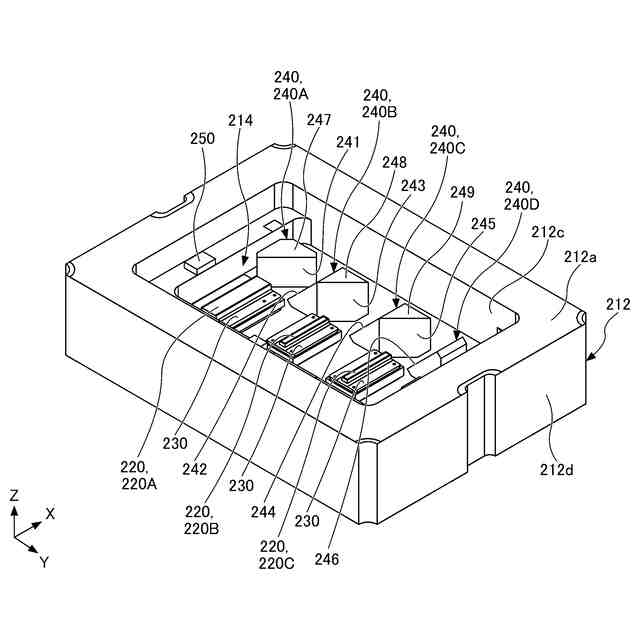

本実施形態に係る発光装置から蓋部材を除いた状態の斜視図である。

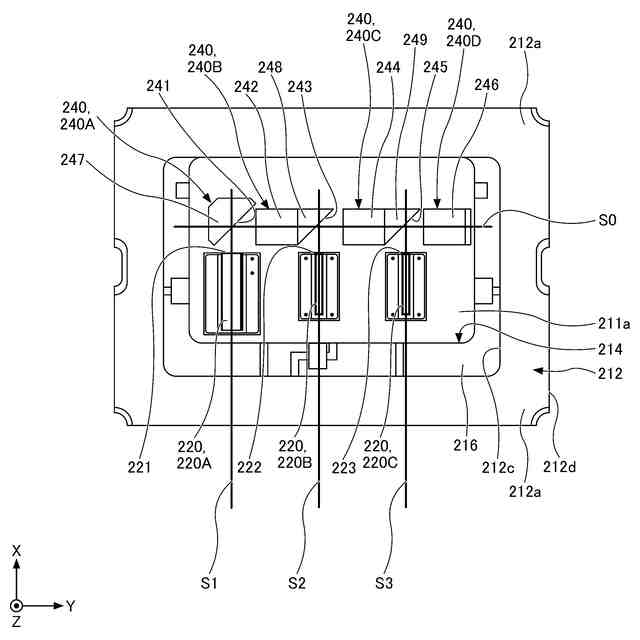

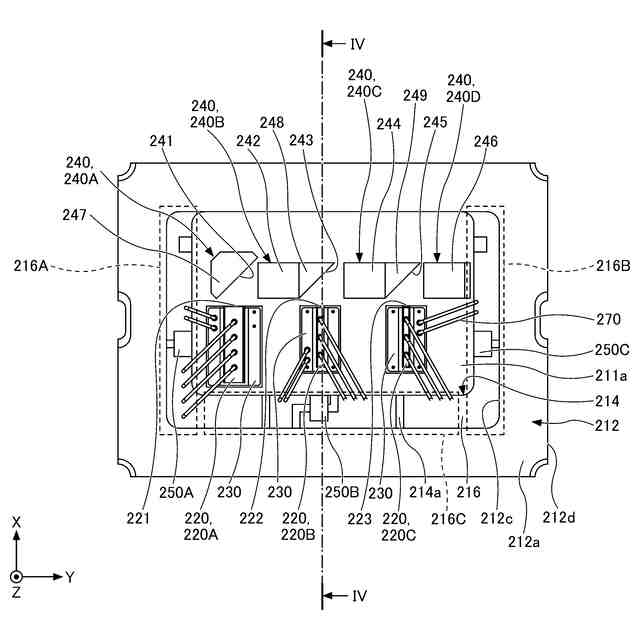

本実施形態に係る発光装置から蓋部材を除いた状態の上面図である。

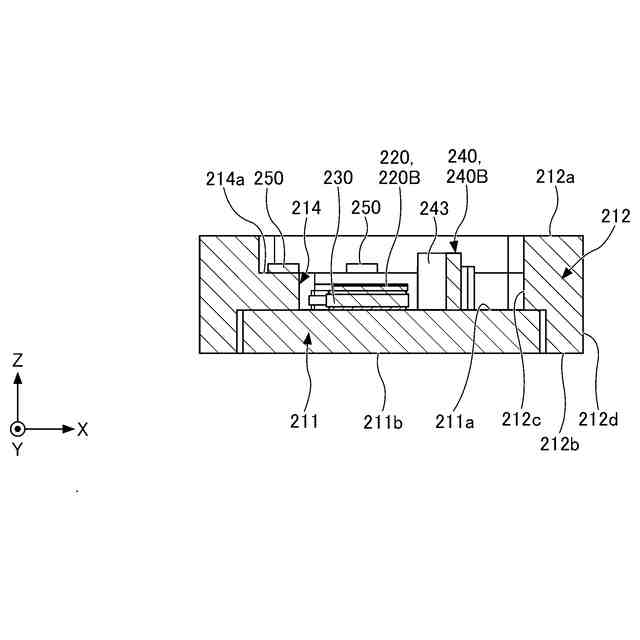

本実施形態に係る発光装置を例示する、図３のIV－IV線における断面図である。
反射部材の各反射面の位置関係について説明する図である。

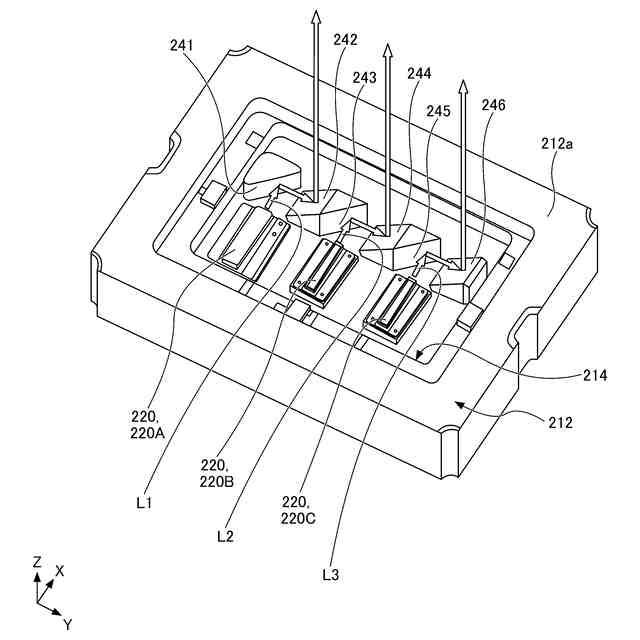

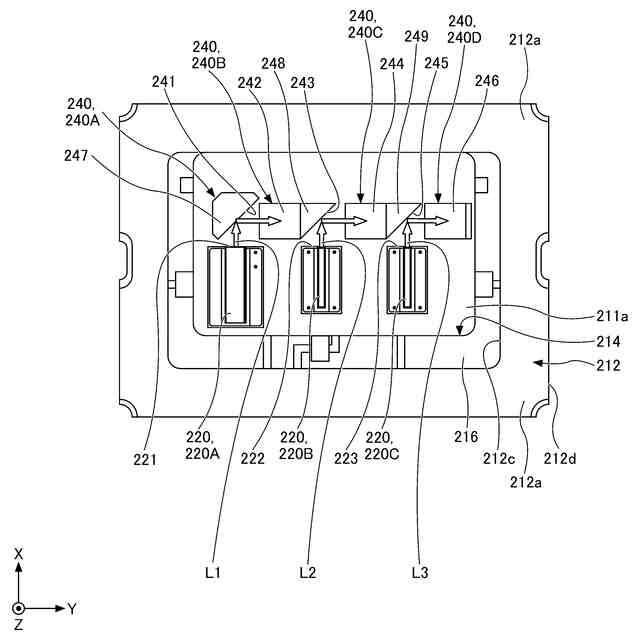

各発光素子から出射された光の進み方について説明する図（その１）である。
各発光素子から出射された光の進み方について説明する図（その２）である。

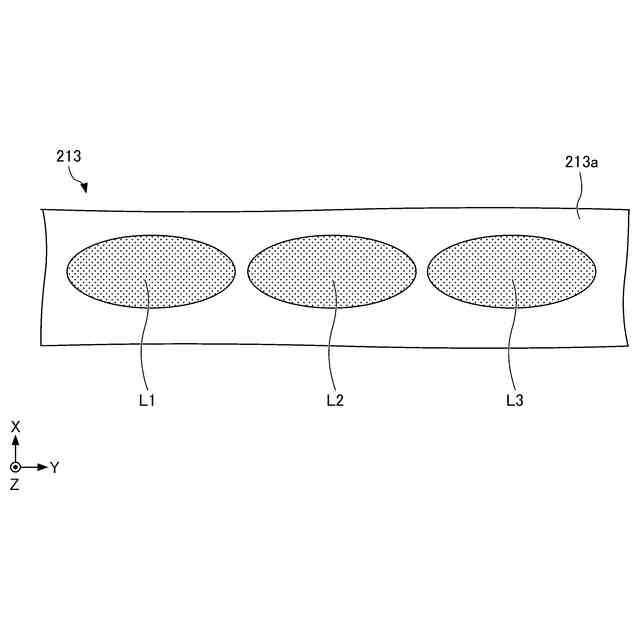

蓋部材の上面から外部に出射される光を模式的に示す図である。

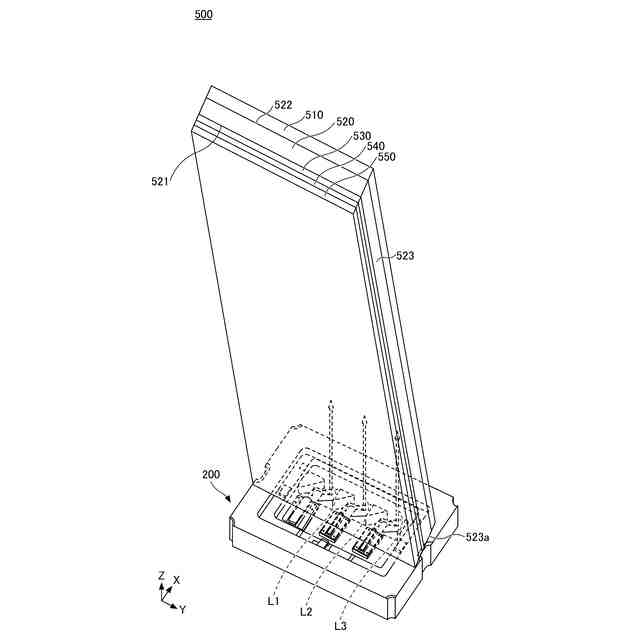

発光装置を備えた発光モジュールを例示する斜視図（その１）である。
発光装置を備えた発光モジュールを例示する側面図（その１）である。
発光装置を備えた発光モジュールを例示する斜視図（その２）である。
発光装置を備えた発光モジュールを例示する側面図（その２）である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して発明を実施するための形態について説明する。なお、以下の説明では、必要に応じて特定の方向や位置を示す用語（例えば、「上」、「下」、及びそれらの用語を含む別の用語）を用いる。しかし、それらの用語の使用は図面を参照した発明の理解を容易にするためであって、それらの用語の意味によって本発明の技術的範囲が制限されるものではない。また、複数の図面に表れる同一符号の部分は同一もしくは同等の部分又は部材を示す。
