公開番号2025146289
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046975
出願日2024-03-22
発明の名称ハニカム構造体
出願人日本碍子株式会社
代理人アクシス国際弁理士法人
主分類B01D 39/20 20060101AFI20250926BHJP(物理的または化学的方法または装置一般)
要約【課題】メンテナンスコストを低く維持できること、及び、メンテナンスが必要な時期をPM堆積量に基づいて圧力センサで検知し易いことという要求特性を満足することのできるハニカム構造体を提供する。
【解決手段】外周側壁と、複数の導入セルと、複数の排出セルとを備える柱体状のハニカム構造体であって、前記複数の導入セルの少なくとも一部の導入セルは前記複数の排出セルの少なくとも一部の排出セルと隔壁を挟んで隣接しており、前記複数の導入セル及び前記複数の排出セルの合計数に基づくセル密度が35～47セル/cm²であり、前記複数の排出セルのうち外周側壁に隣接するものを除く排出セルの開口径の平均値をD_outとし、前記複数の導入セルのうち外周側壁に隣接するものを除く導入セルの開口径の平均値をD_inとすると、0.78≦D_in/D_out≦0.94を満たす、ハニカム構造体。
【選択図】図1
特許請求の範囲【請求項１】
外周側壁と、外周側壁の内周側に配置され、入口端面から出口端面まで延び、入口端面に開口部を有し、出口端面に目封止部を有する複数の導入セルと、外周側壁の内周側に配置され、入口端面から出口端面まで延び、入口端面に目封止部を有し、出口端面に開口部を有する複数の排出セルとを備える柱体状のハニカム構造体であって、
前記複数の導入セルの少なくとも一部の導入セルは前記複数の排出セルの少なくとも一部の排出セルと隔壁を挟んで隣接しており、
前記複数の導入セル及び前記複数の排出セルの合計数に基づくセル密度が３５～４７セル／ｃｍ
2
であり、
前記複数の排出セルのうち外周側壁に隣接するものを除く排出セルの開口径の平均値をＤ
out
とし、前記複数の導入セルのうち外周側壁に隣接するものを除く導入セルの開口径の平均値をＤ
in
とすると、０．７８≦Ｄ
in
／Ｄ
out
≦０．９４を満たす、
ハニカム構造体。
続きを表示（約 820 文字）【請求項２】
前記複数の導入セルの開口径の平均値Ｄ
in
は、外周側壁に隣接するものを除き、１．０７ｍｍ以上１．２９ｍｍ以下であり、
前記複数の排出セルの開口径の平均値Ｄ
out
は、外周側壁に隣接するものを除き、１．２７ｍｍ以上１．６１ｍｍ以下である、
請求項１に記載のハニカム構造体。
【請求項３】
前記隔壁の平均厚みは０．１９ｍｍ以上０．２６ｍｍ以下である請求項１に記載のハニカム構造体。
【請求項４】
前記隔壁の平均気孔率が５２～６０％である請求項１又は２に記載のハニカム構造体。
【請求項５】
前記複数の排出セルのうち外周側壁に隣接するものを除く排出セルの数に対する前記複数の導入セルのうち外周側壁に隣接するものを除く導入セルの数の比が０．９～１．１である請求項１又は２に記載のハニカム構造体。
【請求項６】
前記ハニカム構造体の単位体積当たりのススを含む粒子状物質の堆積質量が１ｇ／Ｌのときに、温度２５０℃、流量４８０ｋｇ／ｈｒの排ガスが前記入口端面から前記出口端面まで通過する時の圧損をＰ
1
とし、
前記ハニカム構造体の単位体積当たりのススを含む粒子状物質の堆積質量が３ｇ／Ｌのときに、温度２５０℃、流量４８０ｋｇ／ｈｒの排ガスが前記入口端面から前記出口端面まで通過する時の圧損をＰ
2
とすると、
５４％＜（Ｐ
2
－Ｐ
1
）／Ｐ
1
を満たす、
請求項１又は２に記載のハニカム構造体。
【請求項７】
前記隔壁がコージェライトを含有する請求項１又は２に記載のハニカム構造体。
【請求項８】
前記導入セル内に触媒が担持されている請求項１又は２に記載のハニカム構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明はハニカム構造体に関する。
続きを表示（約 3,500 文字）【背景技術】
【０００２】
ディーゼルエンジンは、ガソリンエンジンに比較して熱効率が良いが、拡散燃焼によるススやアッシュなどの粒子状物質（ＰＭ）の発生がある。この粒子状物質は、発がん性が認められているので、その大気放出の防止が必須である。このため、現在では、欧州を中心に従来の重量による量規制に加え、ＰＭ個数を規制する厳しい規制が課せられている。
【０００３】
しかしながら、燃焼の改善によるＰＭの排出低減には限界があり、排気にＤＰＦ（ＤｉｅｓｅｌＰａｒｔｉｃｕｌａｔｅＦｉｌｔｅｒ）と呼ばれるフィルタを設置することが現在唯一の有効な手段となっている。このフィルタとしては、多孔質の隔壁を排ガスが通過するように設計したウォールフロー型のフィルタが有効である。具体的には、ウォールフロー型のフィルタは、多孔質の隔壁を介して隣接している多数の導入セルと多数の排出セルを有しており、排ガスが隔壁を通過する間にＰＭを捕獲するハニカム構造体によって構成可能である。
【０００４】
ハニカム構造体によって構成されるウォールフロー型のフィルタは、稼働時間の増加と共にＰＭがフィルタ内に溜まり、圧力損失が増大していく問題がある。そのため、このようなフィルタは、一定のＰＭ堆積毎に燃料を余分に噴射し排ガス温度を上昇させ、ススを燃焼させる（フィルタ再生）ことで圧力損失を低減させている。加えて、アッシュは高温でも燃焼しないため、乗用車に比べて走行距離が長い（即ち、フィルタの稼働時間が長い）トラックやオフロード車両は、ハニカム構造体の洗浄処理をすることでフィルタ内に堆積するアッシュを定期的に除去し圧力損失を低減させる必要がある。ＰＭ堆積時の圧力損失がすぐに高くなってしまうと、フィルタ再生や洗浄処理の頻度が高くなり、燃料消費量及びメンテナンス費用の増大を招いてしまう。そこで、導入セル及び排出セルの配列や大きさに工夫を施すことでＰＭ堆積時の圧力損失を低減する工夫がなされてきた（特許文献１、特許文献２）。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１９／１０４０５７号
国際公開第２０１３／１８７４４４号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
従来、フィルタ再生や洗浄処理の時期は圧力センサを用いてフィルタの入口と出口の間の圧損を測定することにより判断している。しかし、フィルタに大量にＰＭが溜まった後の圧力損失が低いままだと、圧力センサによってフィルタ再生制御を行なっている場合は圧力損失によるＰＭ堆積量予測が高難易度化してＰＭ過堆積となり、フィルタの破損に繋がってしまうという問題がある。そこで、ＰＭが溜まった後の圧力損失が過度に大きくならないようにすることでフィルタ再生及び洗浄処理頻度を低減してメンテナンスコストを低減するのと同時に、ＰＭが溜まった量に準じた圧力損失の変化量（圧損傾斜）を大きくすることで、フィルタ再生や洗浄処理に適したＰＭ堆積量を圧力センサで検知し易くすることが望ましい。また、フィルタにはフィルタ再生時に過度な温度上昇が生じないだけの実用的な熱容量も要求される。
【０００７】
本発明は、上記事情に鑑みてなされたものであり、一実施形態において、フィルタ再生時に過度な温度上昇が生じない実用的な熱容量を有すること、メンテナンスコストを低く維持できること、及び、メンテナンスが必要な時期をＰＭ堆積量に基づいて圧力センサで検知し易いことという要求特性を満足することのできるハニカム構造体を提供することを課題とする。
【課題を解決するための手段】
【０００８】
本発明者が上記課題を解決するべく鋭意検討し、以下に例示される本発明を完成させた。
［態様１］
外周側壁と、外周側壁の内周側に配置され、入口端面から出口端面まで延び、入口端面に開口部を有し、出口端面に目封止部を有する複数の導入セルと、外周側壁の内周側に配置され、入口端面から出口端面まで延び、入口端面に目封止部を有し、出口端面に開口部を有する複数の排出セルとを備える柱体状のハニカム構造体であって、
前記複数の導入セルの少なくとも一部の導入セルは前記複数の排出セルの少なくとも一部の排出セルと隔壁を挟んで隣接しており、
前記複数の導入セル及び前記複数の排出セルの合計数に基づくセル密度が３５～４７セル／ｃｍ
2
であり、
前記複数の排出セルのうち外周側壁に隣接するものを除く排出セルの開口径の平均値をＤ
out
とし、前記複数の導入セルのうち外周側壁に隣接するものを除く導入セルの開口径の平均値をＤ
in
とすると、０．７８≦Ｄ
in
／Ｄ
out
≦０．９４を満たす、
ハニカム構造体。
［態様２］
前記複数の導入セルの開口径の平均値Ｄ
in
は、外周側壁に隣接するものを除き、１．０７ｍｍ以上１．２９ｍｍ以下であり、
前記複数の排出セルの開口径の平均値Ｄ
out
は、外周側壁に隣接するものを除き、１．２７ｍｍ以上１．６１ｍｍ以下である、
態様１に記載のハニカム構造体。
［態様３］
前記隔壁の平均厚みは０．１９ｍｍ以上０．２６ｍｍ以下である態様１又は２に記載のハニカム構造体。
［態様４］
前記隔壁の平均気孔率が５２～６０％である態様１～３の何れかに記載のハニカム構造体。
［態様５］
前記複数の排出セルのうち外周側壁に隣接するものを除く排出セルの数に対する前記複数の導入セルのうち外周側壁に隣接するものを除く導入セルの数の比が０．９～１．１である態様１～４の何れかに記載のハニカム構造体。
［態様６］
前記ハニカム構造体の単位体積当たりのススを含む粒子状物質の堆積質量が１ｇ／Ｌのときに、温度２５０℃、流量４８０ｋｇ／ｈｒの排ガスが前記入口端面から前記出口端面まで通過する時の圧損をＰ
1
とし、
前記ハニカム構造体の単位体積当たりのススを含む粒子状物質の堆積質量が３ｇ／Ｌのときに、温度２５０℃、流量４８０ｋｇ／ｈｒの排ガスが前記入口端面から前記出口端面まで通過する時の圧損をＰ
2
とすると、
５４％＜（Ｐ
2
－Ｐ
1
）／Ｐ
1
を満たす、
態様１～５の何れかに記載のハニカム構造体。
［態様７］
前記隔壁がコージェライトを含有する態様１～６の何れかに記載のハニカム構造体。
［態様８］
前記導入セル内に触媒が担持されている態様１～７の何れかに記載のハニカム構造体。
【発明の効果】
【０００９】
本発明の一実施形態に係るハニカム構造体を排ガスフィルタとして使用することで、ＰＭが溜まった後の圧力損失が過度に大きくならないようにすることでフィルタ再生及び洗浄処理頻度を低減するのと同時に、ＰＭが溜まった量に準じた圧力損失の変化量（圧損傾斜）を大きくすることで、フィルタ再生や洗浄処理に適したＰＭ堆積量を圧力センサで検知し易くすることが可能である。また、フィルタ再生時に過度な温度上昇が生じないので、フィルタが破損するリスクも低減できる。これにより、メンテナンスコストを低く維持でき、且つ、メンテナンスが必要な時期をＰＭ堆積量に基づいて圧力センサで検知し易いフィルタを得ることができる。このため、ＰＭ過堆積によってフィルタが破損するおそれを低減することが可能となる。このように、本発明の一実施形態によれば、実用上極めて優れたハニカム構造体が提供できるといえる。
【図面の簡単な説明】
【００１０】

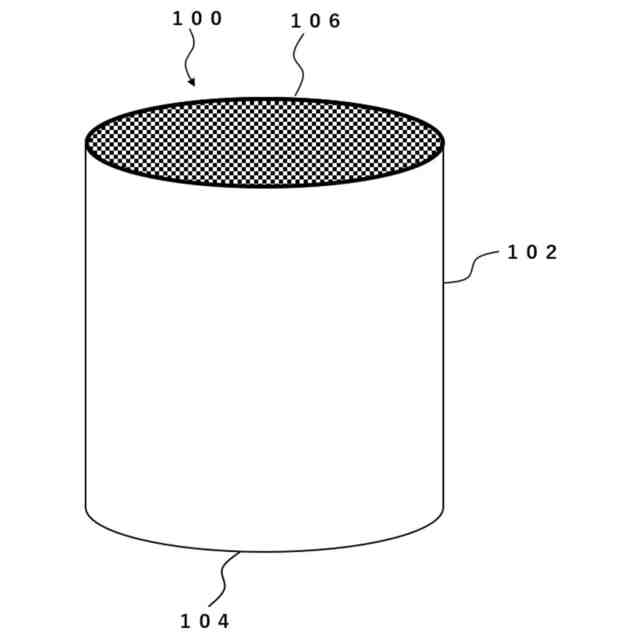

ウォールフロー型のハニカム構造体を模式的に示す斜視図である。

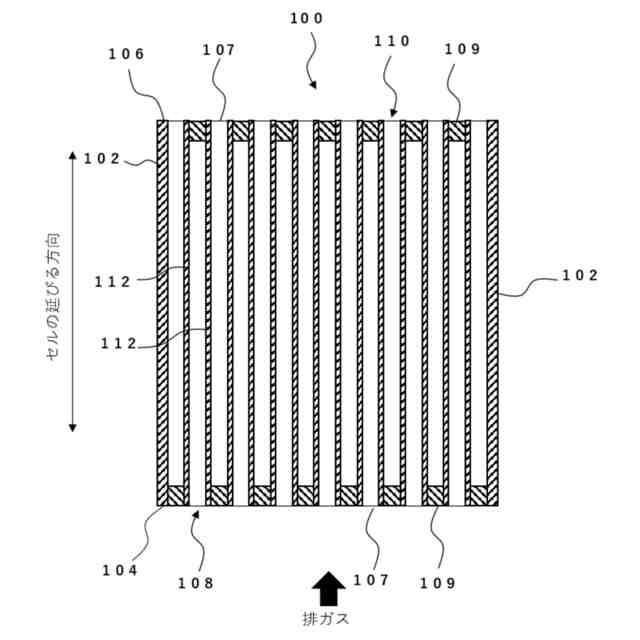

ウォールフロー型のハニカム構造体をセルの延びる方向に平行な断面から観察したときの模式的な断面図である。

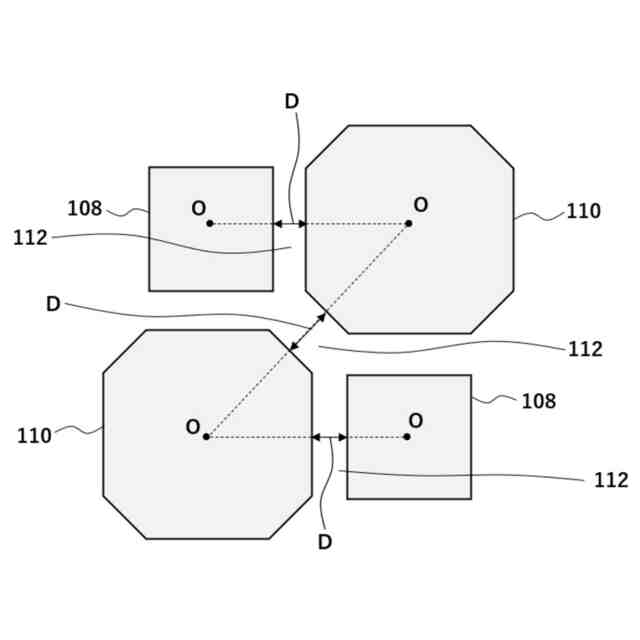

ハニカム構造体の隔壁をセルの延びる方向に直交する断面から観察したときの模式的な部分拡大図である。

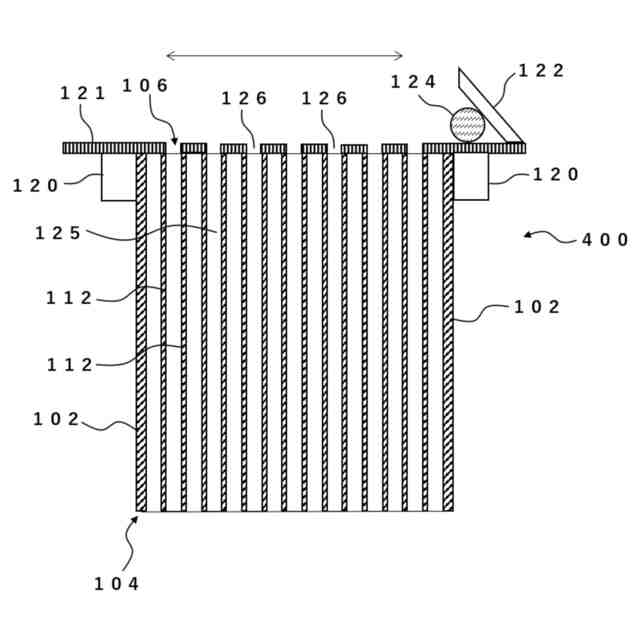

スキージ方式による目封止部の形成方法の一例を模式的に示す説明図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
