公開番号2025154571
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057652
出願日2024-03-29
発明の名称ハニカムフィルタ
出願人日本碍子株式会社
代理人弁理士法人光陽国際特許事務所,個人,個人
主分類B01D 46/00 20220101AFI20251002BHJP(物理的または化学的方法または装置一般)
要約【課題】捕集性能に優れたハニカムフィルタを提供する。

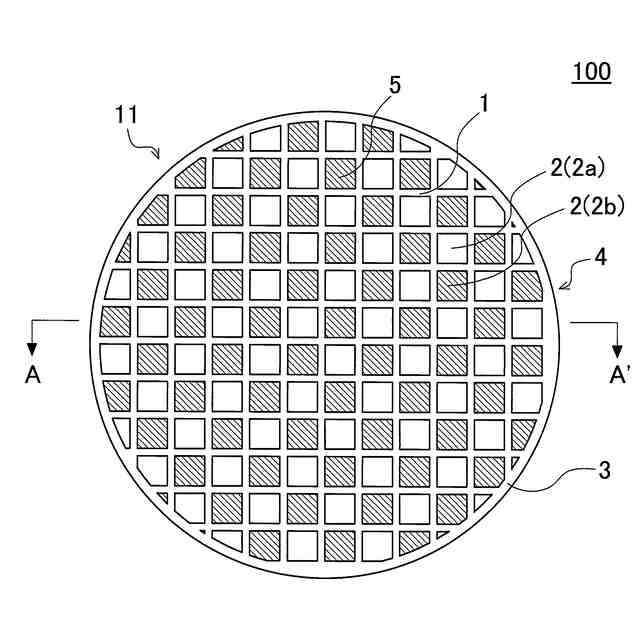

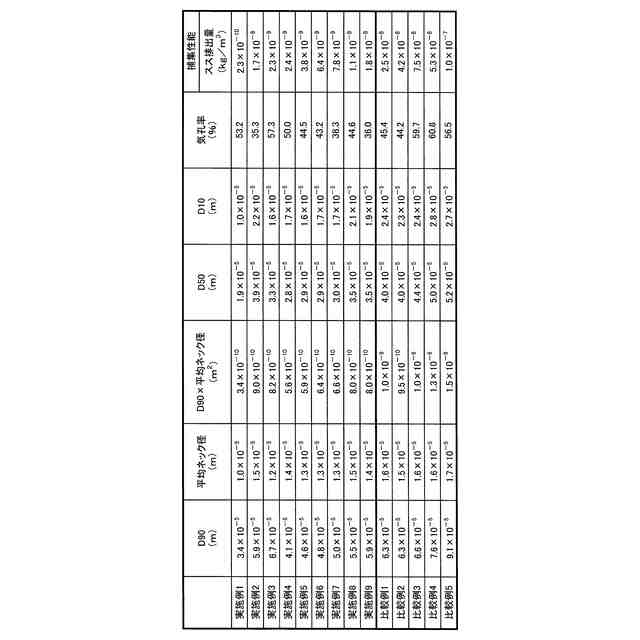

【解決手段】第一端面11から第二端面12まで延びる複数のセル2を取り囲むように配置された多孔質の隔壁1を有する柱状のハニカム構造部4と、それぞれのセル2のいずれか一方の開口部に配設された目封止部5と、を備え、構造解析によって求められた隔壁1の細孔径分布において、累積細孔容積が総細孔容積の90%となる細孔径(m)をD90(m)とし、当該構造解析によって求められた隔壁1の多孔質構造において、当該多孔質構造中の連通気孔の流路面積が最小となるネック部の円相当径の平均値(m)を平均ネック径(m)とし、D90(m)と平均ネック径(m)の積が、1.0×10^-10m²以上、9.0×10^-10m²以下である。

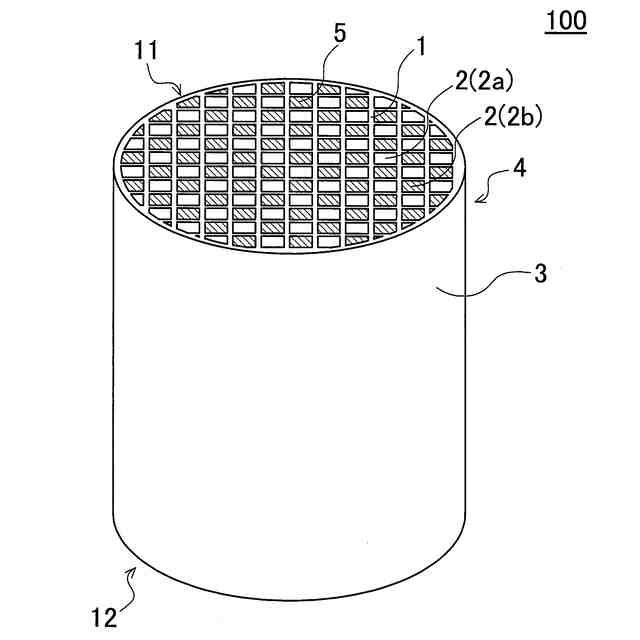

【選択図】図1
特許請求の範囲【請求項１】
第一端面から第二端面まで延びる流体の流路となる複数のセルを取り囲むように配置された多孔質の隔壁を有する柱状のハニカム構造部と、
それぞれの前記セルの前記第一端面側又は前記第二端面側の開口部に配設された目封止部と、を備え、

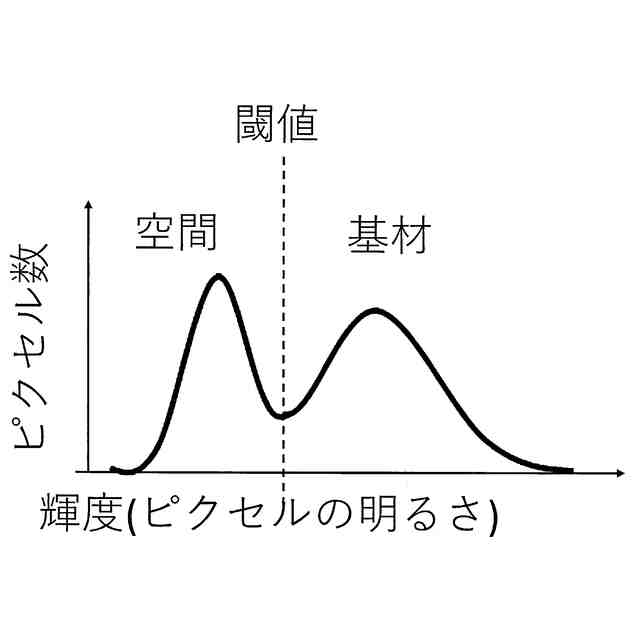

構造解析によって求められた前記隔壁の細孔径分布において、累積細孔容積が総細孔容積の９０％となる細孔径（ｍ）をＤ９０（ｍ）とし、
前記構造解析によって求められた前記隔壁の多孔質構造において、当該多孔質構造中の連通気孔の流路面積が最小となるネック部の円相当径の平均値（ｍ）を平均ネック径（ｍ）とし、
前記Ｄ９０（ｍ）と前記平均ネック径（ｍ）の積が、１．０×１０
－１０
ｍ
２
以上、９．０×１０
－１０
ｍ
２
以下である、ハニカムフィルタ。
続きを表示（約 590 文字）【請求項２】
前記Ｄ９０（ｍ）が、１．０×１０
－５
ｍ以上、８．０×１０
－５
ｍ以下である、請求項１に記載のハニカムフィルタ。
【請求項３】
前記平均ネック径（ｍ）が、５．０×１０
－６
ｍ以上、１．７×１０
－５
ｍ以下である、請求項１又は２に記載のハニカムフィルタ。
【請求項４】
前記構造解析によって求められた前記隔壁の細孔径分布において、累積細孔容積が総細孔容積の１０％となる細孔径（ｍ）をＤ１０（ｍ）とし、
前記Ｄ１０（ｍ）が、５．０×１０
－６
ｍ以上、２．５×１０
－５
ｍ以下である、請求項１又は２に記載のハニカムフィルタ。
【請求項５】
前記構造解析によって求められた前記隔壁の細孔径分布において、累積細孔容積が総細孔容積の５０％となる細孔径（ｍ）をＤ５０（ｍ）とし、
前記Ｄ５０（ｍ）が、１．７×１０
－５
ｍ以上、４．１×１０
－５
ｍ以下である、請求項１又は２に記載のハニカムフィルタ。
【請求項６】
前記構造解析によって求められた前記隔壁の気孔率（％）が、３３％以上、６５％以下である、請求項１又は２に記載のハニカムフィルタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ハニカムフィルタに関する。更に詳しくは、捕集性能に優れたハニカムフィルタに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、自動車のエンジン等の内燃機関より排出される排ガス中の粒子状物質を捕集するフィルタや、ＣＯ，ＨＣ，ＮＯｘなどの有毒なガス成分を浄化する装置として、ハニカム構造体を用いたハニカムフィルタが知られている（特許文献１～５参照）。ハニカム構造体は、コージェライトなどの多孔質セラミックスによって構成された隔壁を有し、この隔壁によって複数のセルが区画形成されたものである。ハニカムフィルタは、上述したハニカム構造体に対して、複数のセルの流入端面側の開口部と流出端面側の開口部とを交互に目封止するように目封止部を配設したものである。即ち、ハニカムフィルタは、流入端面側が開口し且つ流出端面側が目封止された流入セルと、流入端面側が目封止され且つ流出端面側が開口した流出セルとが、隔壁を挟んで交互に配置された構造となっている。そして、ハニカムフィルタにおいては、多孔質の隔壁が、排ガス中の粒子状物質を捕集するフィルタの役目を果たしている。以下、排ガスに含まれる粒子状物質を、「ＰＭ」ということがある。「ＰＭ」は、「ｐａｒｔｉｃｕｌａｔｅｍａｔｔｅｒ」の略である。
【０００３】
ハニカムフィルタによる排ガスの浄化は、以下のようにして行われる。まず、ハニカムフィルタは、その流入端面側が、排ガスが排出される排気系の上流側に位置するように配置される。排ガスは、ハニカムフィルタの流入端面側から、流入セルに流入する。そして、流入セルに流入した排ガスは、多孔質の隔壁を通過し、流出セルへと流れ、ハニカムフィルタの流出端面から排出される。多孔質の隔壁を通過する際に、排ガス中のＰＭ等が捕集され除去される。
【先行技術文献】
【特許文献】
【０００４】
特許第５５０７５７５号公報
特許第５４６９３３５号公報
特許第５５１８３２７号公報
特許第５３７２４９４号公報
特許第６００４１５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
自動車のエンジンから排出される排ガスの浄化に使用されるハニカムフィルタは、多孔質の隔壁として、気孔率の高い高気孔率の多孔質体が採用されていた。近年、自動車排出ガス規制の強化等により、ハニカムフィルタの捕集性能の更なる向上が求められている。
【０００６】
従来、ハニカムフィルタの捕集性能を向上するために、例えば、多孔質の隔壁の平均細孔径や細孔径分布をコントロールすることが行われている。例えば、細孔径分布のコントロールとしては、上述した平均細孔径を調整したり、また、累積細孔容積が総細孔容積の９０％となる細孔径Ｄ９０の値などを調整したりして、ハニカムフィルタの捕集性能の向上を図る試みがなされた。
【０００７】
排ガス中のスス等のＰＭは、ハニカムフィルタを構成する多孔質の隔壁の気孔によって捕集されるのであるが、特に、隔壁の気孔における流路面積が狭くなるネック部分が捕集性能に影響を及ぼすことがある。従来、隔壁の平均細孔径や細孔径分布は、水銀ポロシメータなどによる水銀圧入法によって測定されている。しかしながら、従来の水銀ポロシメータなどの測定では、隔壁内の気孔におけるネック部分の径（以下、「ネック径」ともいう）の情報を得ることができなかった。このため、従来技術で規定していた平均細孔径や細孔径分布などのパラメータをコントロールするだけでは、十分の捕集性能の向上が実現するとは限らず、ハニカムフィルタの捕集性能を向上するための新たな技術の開発が要望されていた。
【０００８】
本発明は、このような従来技術の有する問題点に鑑みてなされたものである。本発明によれば、捕集性能に優れたハニカムフィルタが提供される。
【課題を解決するための手段】
【０００９】
本発明によれば、以下に示す、ハニカムフィルタが提供される。
【００１０】
［１］第一端面から第二端面まで延びる流体の流路となる複数のセルを取り囲むように配置された多孔質の隔壁を有する柱状のハニカム構造部と、
それぞれの前記セルの前記第一端面側又は前記第二端面側の開口部に配設された目封止部と、を備え、
構造解析によって求められた前記隔壁の細孔径分布において、累積細孔容積が総細孔容積の９０％となる細孔径（ｍ）をＤ９０（ｍ）とし、
前記構造解析によって求められた前記隔壁の多孔質構造において、当該多孔質構造中の連通気孔の流路面積が最小となるネック部の円相当径の平均値（ｍ）を平均ネック径（ｍ）とし、
前記Ｄ９０（ｍ）と前記平均ネック径（ｍ）の積が、１．０×１０
－１０
ｍ
２
以上、９．０×１０
－１０
ｍ
２
以下である、ハニカムフィルタ。
（【００１１】以降は省略されています）
