公開番号2025146948
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2025125992,2023185555
出願日2025-07-29,2011-05-17
発明の名称システム及びプログラム
出願人株式会社ユピテル
代理人
主分類G01C 21/26 20060101AFI20250926BHJP(測定;試験)
要約【課題】面白味があり、ユーザの注意を得やすく、親しみやすくなるシステム。

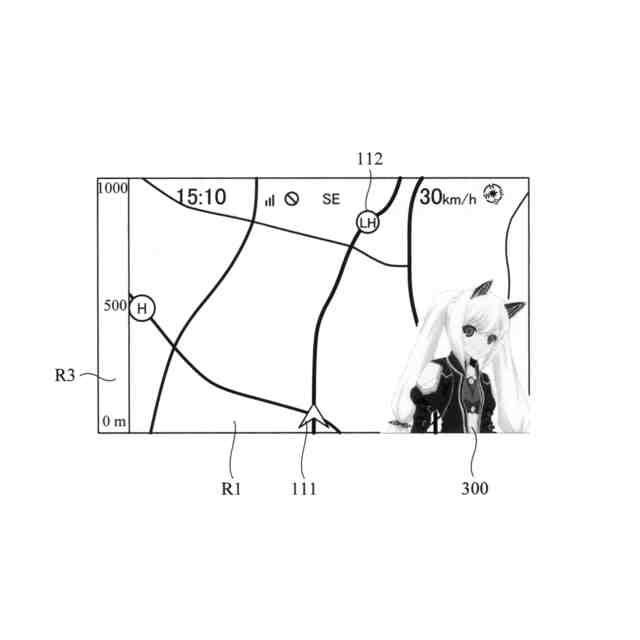

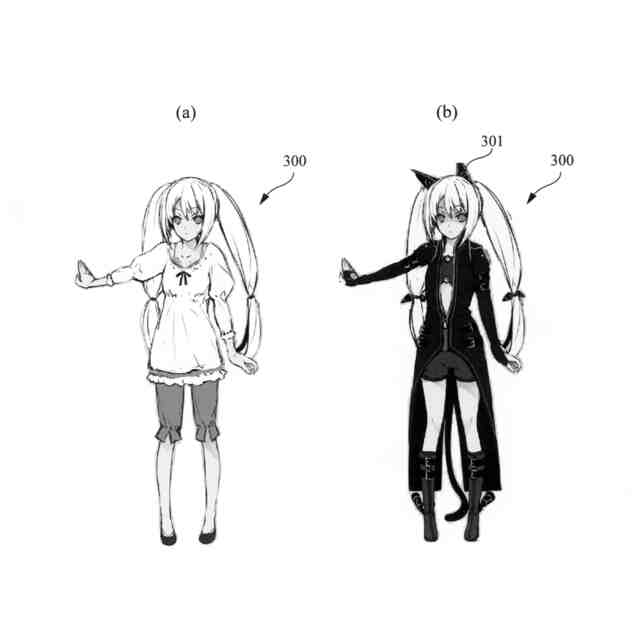

【解決手段】警報対象の位置情報を記憶するデータベースから取得した当該警報対象の位置情報で特定される位置と、取得した車両の現在位置とが所定の接近関係を有する場合に表示部5のメイン表示領域R1に所定の警報を表示する制御部を備えたシステムである。所定の警報は、警報対象と関係のないキャラクタ300をアニメーション表示するようにした。
【選択図】図5

特許請求の範囲【請求項１】
平常時のアニメーションを再生する機能と警報時のアニメーションを再生する機能とを備えたシステムであって、
前記平常時のアニメーションは、複数の異なる動作パターンから選択したものを表示する機能を備え、
各動作パターンを構成する単位動作のファイルの再生順を規定する再生情報に従って対応する単位動作をその順で再生する機能を備えたことを特徴とするシステム。
続きを表示（約 800 文字）【請求項２】
前記各動作パターンの最終フレームの画像が、先頭フレームにスムーズにつながる画像になるように設定していることを特徴とする請求項１に記載のシステム。
【請求項３】
複数の異なる動作パターンは、単位動作を１つ或いは所定数の適宜の組み合わせで構成していることを特徴とする請求項１または２に記載のシステム。
【請求項４】
１つの動作パターンと次の動作パターンの間に静止画像を表示する機能を備えたことを特徴とする請求項１から３のいずれかに記載のシステム。
【請求項５】
平常時における静止画像の表示時間の合計とアニメーショ表示の表示時間の合計との比率が、静止画像のほうが高くなる比率となるように、静止画像の表示時間とアニメーション表示の表示時間とを決定したことを特徴とする請求項４に記載のシステム。
【請求項６】
動作パターンの動画に表示した画像を一時停止することで前記静止画像としたことを特徴とする請求項４または５に記載のシステム。
【請求項７】
前記静止画像の表示時間をランダムに設定したことを特徴とする請求項４から６のいずれかに記載のシステム。
【請求項８】
前記動作パターンの最後に表示する画像と、前記静止画像は、動きがスムーズにつながるように構成したことを特徴とする請求項４から７のいずれかに記載のシステム。
【請求項９】
前記平常時にアニメーション表示を行っている際に警報条件を満たした場合に前記警報時のアニメーションの表示の前に、画面切り替え用アニメーションを表示する機能を備えたことを特徴とする請求項１から８のいずれかに記載のシステム。
【請求項１０】
請求項１から９のいずれかに記載のシステムの機能をコンピュータに実現させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、たとえば現在位置が警報対象と所定の接近関係になった場合にその接近に関する情報を報知等するシステム及びプログラムに関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、自動車の速度を測定する速度測定装置が路上周辺等に多数設置されるようになっている。速度測定装置の一例を示すと、所定周波数帯域のマイクロ波を車両に向けて発射し、その反射波を受信して車両の走行スピードを測定するようになっている。
【０００３】
一方、係る速度測定装置の存在を検出するため、その速度測定装置から発射されたマイクロ波を検出して警報を出力するように構成されたマイクロ波検出器が従来から知られている。しかし、速度測定装置の設置位置や、道路の状態その他の周囲環境により、従来のマイクロ波検出器は、比較的遠くから検出可能なものと、比較的近づいてからでないと検出しにくいものがある。
【０００４】
また、速度測定装置の中には、従来のマイクロ波検出器では検出できないものもある。一例を挙げると、ループ式と称されるように、地中にループ状のコイルを埋め込み、そのコイルの上を車両が通過するのを検知するとともに車速も判定するものがある。また、マイクロ波以外の光を用いて車両の速度を検出するものもある。
【０００５】
そこで、最近では、予め速度測定装置の設置位置情報を記憶させておき、ＧＰＳ（Global Positioning System ）情報を利用して現在位置が記憶した設置位置に近づいた場合（所定の関係になった場合）に、マイクロ波の検知の有無に関係なく警告を発するようにした車載用電子機器がある（特許文献１）。
【０００６】
たとえば、現在位置が、速度測定装置の設置位置から１０００ｍ以内に入った位置になった場合に第一の警告を行い、さらに速度測定装置の設置位置から５００ｍ以内に入った位置になった場合に、第二の警告を行うなどしている。
【０００７】
具体的な報知の態様としては、例えば、「左方向１ｋｍ先高速道Ｈシステムです」、「すぐ先一般道Ｎシステムです」などの相対位置関係や、目的の内容を特定する内容を音声情報としてスピーカから出力したり、それらの警報対象を直接的に表す文字やイメージを表示部に表示したりすることが行われる。警報対象を直接的に表すイメージは、速度測定装置等の警報対象を撮像した実写真や、それを模した画像などがある。
【先行技術文献】
【特許文献】
【０００８】
特開２００８－６４５８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
実写真や警報対象を模した画像による警報は、わかりやすいものの面白味に欠ける。また、警報対象に接近するのに伴い、警報対象を模した画像を拡大表示するものはあるが、画像が大きくなるだけで動きが少なく、注意が向きにくいといった課題がある。
【課題を解決するための手段】
【００１０】
上述した課題を解決するために、本発明に係るシステムは、（１）警報対象の位置情報を記憶する位置記憶手段から取得した当該警報対象の位置情報で特定される位置と、取得した車両の現在位置とが所定の接近関係を有する場合に表示手段の画面上に所定の警報を表示する制御手段を備えたシステムにおいて、前記所定の警報は、前記警報対象と関係のないキャラクタをアニメーション表示するものとした。
（【００１１】以降は省略されています）
