公開番号2025146984
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2025127416,2022572181
出願日2025-07-30,2021-12-13
発明の名称フツリン酸ガラス及び近赤外線カットフィルタ
出願人AGC株式会社
代理人弁理士法人栄光事務所
主分類C03C 3/247 20060101AFI20250926BHJP(ガラス;鉱物またはスラグウール)
要約【課題】強度が高く、且つ失透の発生が抑制される、薄板化に好適なフツリン酸ガラス及びそれを用いた近赤外線カットフィルタの提供を目的とする。
【解決手段】本発明は、P、F、Oを必須成分として含有し、カチオン%におけるCu²⁺が5～14%、ΣR’⁺(ΣR’⁺はLi⁺、Na⁺の合計量をいう)が20～50%、(Ca²⁺の含有量+Ba²⁺の含有量)/ΣR²⁺(ΣR²⁺はBa²⁺、Sr²⁺、Ca²⁺、Mg²⁺の合計量をいう)が0.75～1.0、アニオン%におけるF^-が5～37.2%、であるフツリン酸ガラスに関する。
【選択図】なし
特許請求の範囲【請求項１】
Ｐ、Ｆ、Ｏを必須成分として含有し、カチオン％における
Ｃｕ
２＋
が５～１４％、
ΣＲ’
＋
（ΣＲ’
＋
はＬｉ
＋
、Ｎａ
＋
の合計量をいう）が２０～５０％、
（Ｃａ
２＋
の含有量＋Ｂａ
２＋
の含有量）／ΣＲ
２＋
（ΣＲ
２＋
はＢａ
２＋
、Ｓｒ
２＋
、Ｃａ
２＋
、Ｍｇ
２＋
の合計量をいう）が０．７５～１．０、
アニオン％における
Ｆ
－
が５～３７．２％、
であることを特徴とするフツリン酸ガラス。
続きを表示（約 1,600 文字）【請求項２】
カチオン％における
Ｌｉ
＋
の含有量／ΣＲ’
＋
（ΣＲ’
＋
はＬｉ
＋
、Ｎａ
＋
の合計量をいう）が０．７５～１．０（但し、１．０を含まない）、
であることを特徴とする請求項１記載のフツリン酸ガラス。
【請求項３】
ヤング率が７０ＧＰａ以上
であることを特徴とする請求項１又は２記載のフツリン酸ガラス。
【請求項４】
Ｌｉ
＋
の含有量／ΣＲ’
＋
（ΣＲ’
＋
はＬｉ
＋
、Ｎａ
＋
の合計量をいう）が０．８～０．９であることを特徴とする請求項１～３のいずれか１項記載のフツリン酸ガラス。
【請求項５】
カチオン％で
Ｐ
５＋
３０～６０％、
Ａｌ
３＋
４～２０％、
ΣＲ’
＋
（ΣＲ’
＋
はＬｉ
＋
、Ｎａ
＋
の合計量をいう）２０～５０％、
Ｌｉ
＋
１５～４０％、
Ｎａ
＋
０．１～１５％、
ΣＲ
２＋
（ΣＲ
２＋
はＢａ
２＋
、Ｓｒ
２＋
、Ｃａ
２＋
、Ｍｇ
２＋
の合計量をいう）１～２０％、
Ｍｇ
２＋
０～５％、
Ｃａ
２＋
０～１０％、
Ｓｒ
２＋
０～５％、
Ｂａ
２＋
０～１０％、
Ｃｕ
２＋
５～１４％、
アニオン％で
Ｆ
－
２０～３７．２％、
Ｏ
２－
６２．８～８０％、
を含有することを特徴とする、請求項１～４のいずれか１項記載のフツリン酸ガラス。
【請求項６】
カチオン％で
Ｐ
５＋
３０～６０％、
Ａｌ
３＋
４～２０％、
ΣＲ’
＋
（ΣＲ’
＋
はＬｉ
＋
、Ｎａ
＋
の合計量をいう）２０～５０％、
Ｌｉ
＋
１５～４０％、
Ｎａ
＋
０．１～１５％、
ΣＲ
２＋
（ΣＲ
２＋
はＢａ
２＋
、Ｓｒ
２＋
、Ｃａ
２＋
、Ｍｇ
２＋
の合計量をいう）１～２０％、
Ｍｇ
２＋
０～５％、
Ｃａ
２＋
０～１０％、
Ｓｒ
２＋
０～５％、
Ｂａ
２＋
０～１０％、
Ｃｕ
２＋
５～１４％、
アニオン％で
Ｆ
－
５～２０％（ただし、２０％を含まない）、
Ｏ
２－
８０～９５％（ただし、８０％を含まない）、
を含有することを特徴とする、請求項１～４のいずれか１項記載のフツリン酸ガラス。
【請求項７】
板厚０．１ｍｍにおいて、
透過率が５０％となる波長が６００～６７０ｎｍの範囲内であり、
波長４００ｎｍにおける光の透過率が８５％以上、
波長１２００ｎｍにおける光の透過率が４０％以下
であることを特徴とする請求項１～６のいずれか１項記載のフツリン酸ガラス。
【請求項８】
請求項１～７のいずれか１項記載のフツリン酸ガラスからなる近赤外線カットフィルタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、デジタルスチルカメラやカラービデオカメラなどの色補正フィルタに使用されるフツリン酸ガラス及びそれを用いた近赤外線カットフィルタに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
デジタルスチルカメラ等に使用されるＣＣＤやＣＭＯＳなどの固体撮像素子は、可視領域から１２００ｎｍ付近の近赤外領域にわたる分光感度を有している。したがって、そのままでは良好な色再現性を得ることができないので、赤外線を吸収する特定の物質が添加された近赤外線カットフィルタガラスを用いて視感度を補正している。この近赤外線カットフィルタガラスは、近赤外域の波長を選択的に吸収し、かつ高い耐候性を有するように、フツリン酸ガラスに銅成分を添加した光学ガラスが開発され使用されている。これらガラスとしては、特許文献１に組成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
日本国特開２００６－１８２５８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
固体撮像素子を用いたカメラ等は、薄型化が進展している。それに伴い撮像デバイス及びその周辺部材も同様に薄型化が求められる。フツリン酸ガラスに銅成分を添加した近赤外線カットフィルタガラスを薄板化する場合、例えば、マグネシウム成分を添加することでガラスの硬度を上げることができると知られている（特許文献１参照）。しかしながら、これら成分は、添加するとガラスを成形する際、失透を生じるおそれがある。
【０００５】
本発明は、強度が高く、且つ失透の発生が抑制される、薄板化に好適なフツリン酸ガラス及びそれを用いた近赤外線カットフィルタの提供を目的とする。
【課題を解決するための手段】
【０００６】
本発明者らは、鋭意検討を重ねた結果、フツリン酸ガラスにおいて、アルカリ金属成分、アルカリ土類金属成分の含有比率をそれぞれ所定範囲とすることで、強度が高く、且つ失透が生じにくく、更に所望の光学特性のガラスが得られることを見出した。
【０００７】
本発明の一実施形態のフツリン酸ガラスは、Ｐ、Ｆ、Ｏを必須成分として含有し、カチオン％におけるＣｕ
２＋
が５～１４％、ΣＲ’
＋
（ΣＲ’
＋
はＬｉ
＋
、Ｎａ
＋
の合計量をいう）が２０～５０％、（Ｃａ
２＋
の含有量＋Ｂａ
２＋
の含有量）／ΣＲ
２＋
（ΣＲ
２＋
はＢａ
２＋
、Ｓｒ
２＋
、Ｃａ
２＋
、Ｍｇ
２＋
の合計量をいう）が０．７５～１．０、アニオン％におけるＦ
－
が５～３７．２％であることを特徴とする。
【発明の効果】
【０００８】
本発明の一実施形態によれば、失透が生じにくいためガラス原料の低温溶融が可能で、所望の光学特性のフツリン酸ガラス及びそれを用いた近赤外線カットフィルタを得ることができる。また、本発明によればガラスの強度が高いので、薄板化した際に割れが発生するリスクを下げることができる。
【図面の簡単な説明】
【０００９】

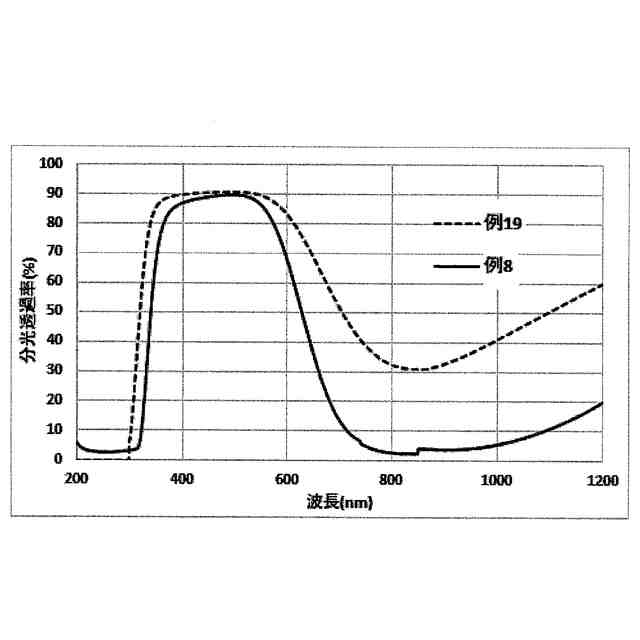

図１は、本発明の実施例及び比較例における透過率のグラフを示す。
【発明を実施するための形態】
【００１０】
本発明の一実施形態のフツリン酸ガラス（以下、単に「ガラス」ともいう。）は、Ｐ、Ｆ、Ｏを必須成分として含有し、カチオン％におけるＣｕ
２＋
が５～１４％、（Ｃａ
２＋
の含有量＋Ｂａ
２＋
の含有量）／ΣＲ
２＋
（ΣＲ
２＋
はＢａ
２＋
、Ｓｒ
２＋
、Ｃａ
２＋
、Ｍｇ
２＋
の合計量をいう）が０．７５～１．０、Ｌｉ
＋
の含有量／ΣＲ’
＋
（ΣＲ’
＋
はＬｉ
＋
、Ｎａ
＋
の合計量をいう）が０．７５～１．０（但し、１．０を含まない）、ヤング率が７０ＧＰａ以上である。
（【００１１】以降は省略されています）
